Серийно производимый прибор ИКТС-11 – это многоблочный автоматический стационарный газоанализатор, применяемый для оптимизации процессов сжигания топлива в ТСУ за счёт непрерывного контроля содержания кислорода (О2) в дымовых газах. Возможна дополнительная комплектация газоанализатора датчиками оксида углерода (СО) и азота (NO). Также по спецзаказу возможна модификация газоанализатора для расчёта углекислого газа (CO2) и КПД. ИКТС-11 позволяет минимизировать химический недожёг топлива, повысить КПД, уменьшить выбросы в атмосферу СО и NOx.

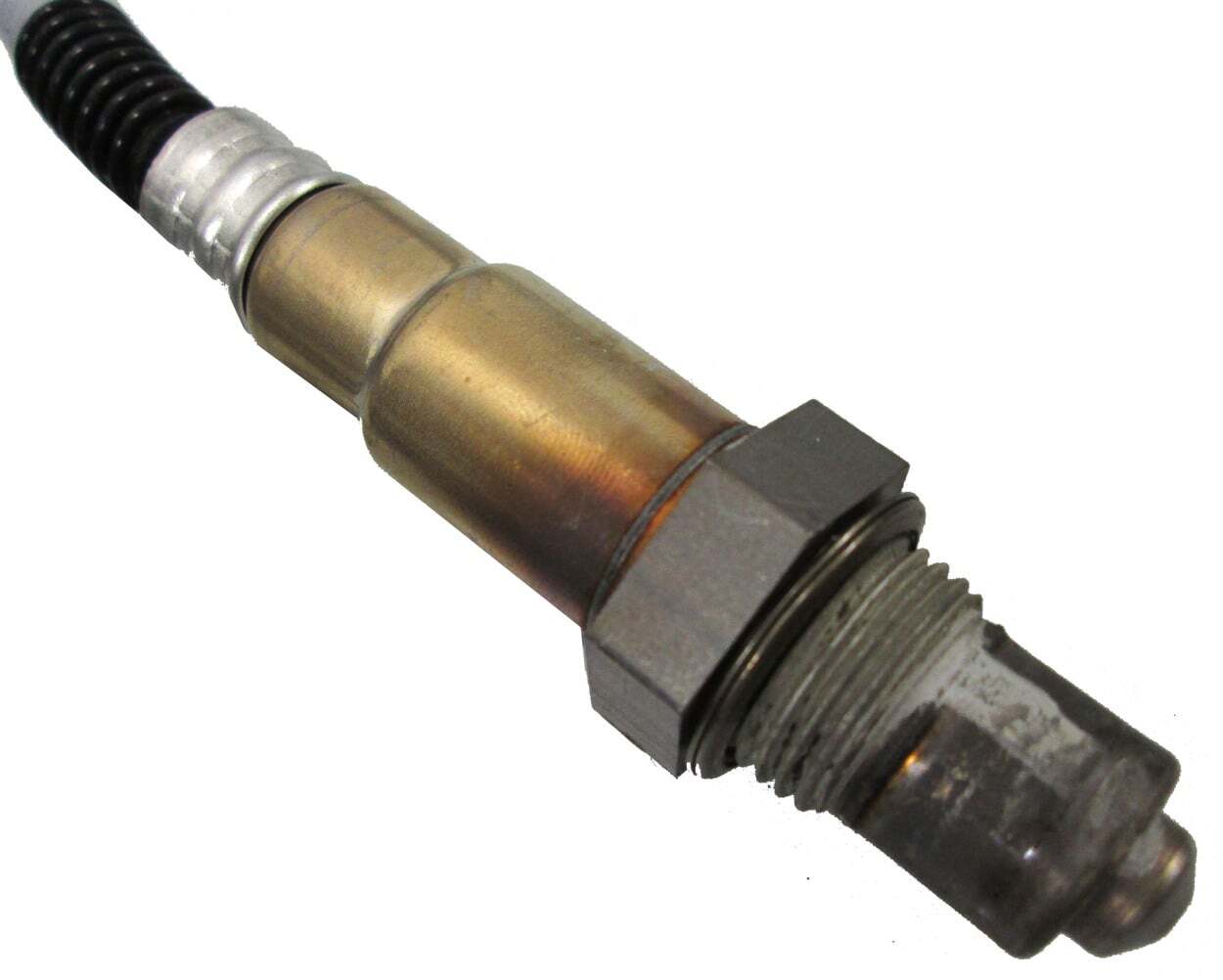

В газовых анализаторах ИКТС-11 (децимальный номер - ПГРА 170.00.000) используются широкодиапазонные и высокоточные твердоэлектролитные электрохимические сенсоры на основе цирконийсодержащей керамики (ZrO2). Конструкция прибора состоит из блока управления и измерительного зонда с длиной погружной части до 2 метров. Блок управления устанавливается в шкафу (IP66) на дистанции до 20 метров от зонда.
Зонд отбора пробы выпускается в стандартной (до 800 оС) и высокотемпературной версии (до 1000 оС).
Отбор пробы кислорода осуществляется за счёт избыточного давления, а пробы оксида азота - за счёт принудительной подачи насосом.
Газоанализатор имеет 4 варианта исполнения:
Модификация: ИКТС-11
Корпус IP66
Габариты 600x400x210, 400х400х210 мм.
Вес без зонда 20 кг.
Классическое исполнение прибора в навесных шкафах стандартного или уличного исполнения с расширенным температурным диапазоном. До трех каналов унифицированных токовых выходных сигналов с настраиваемым диапазоном от 0 до 20мА

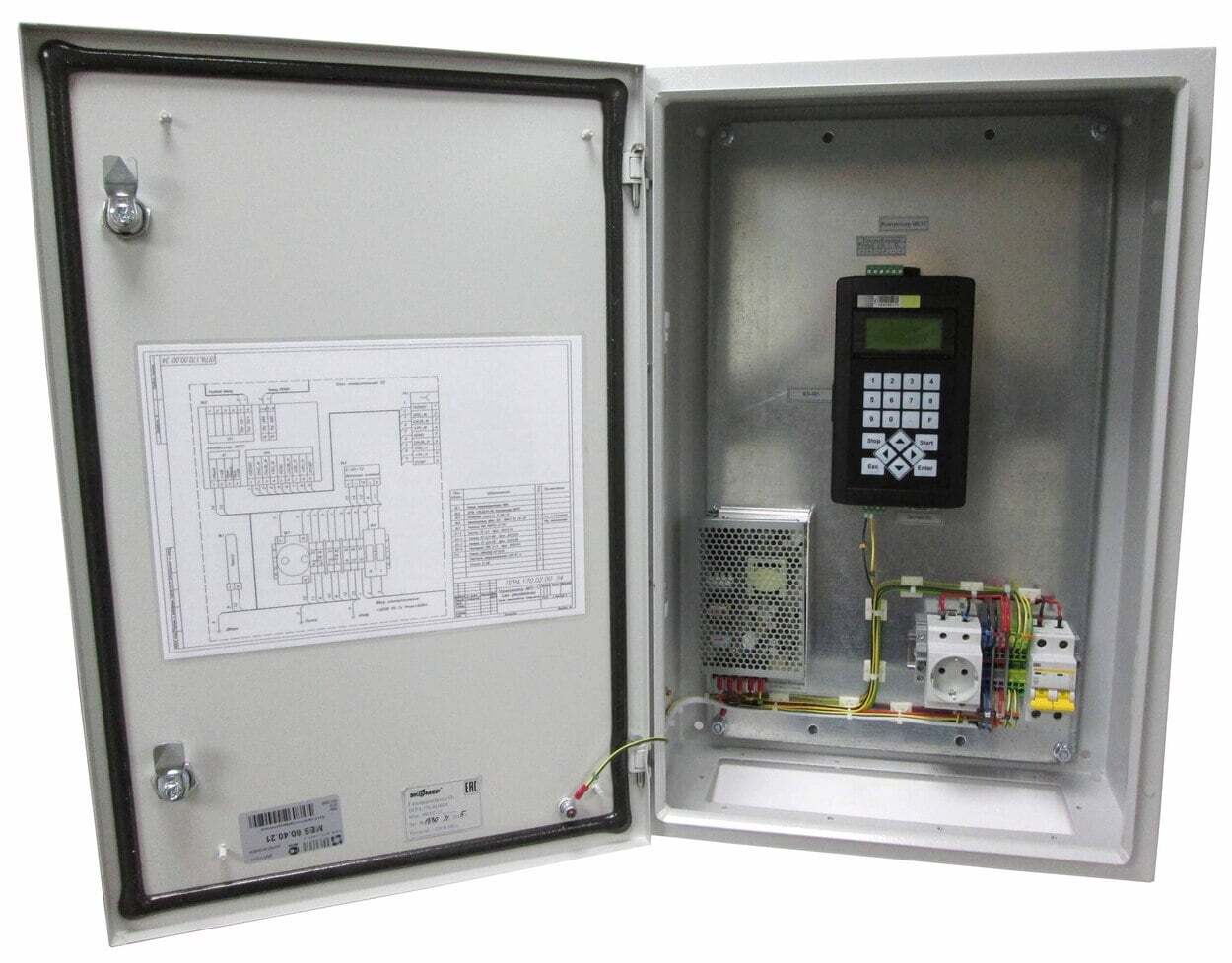

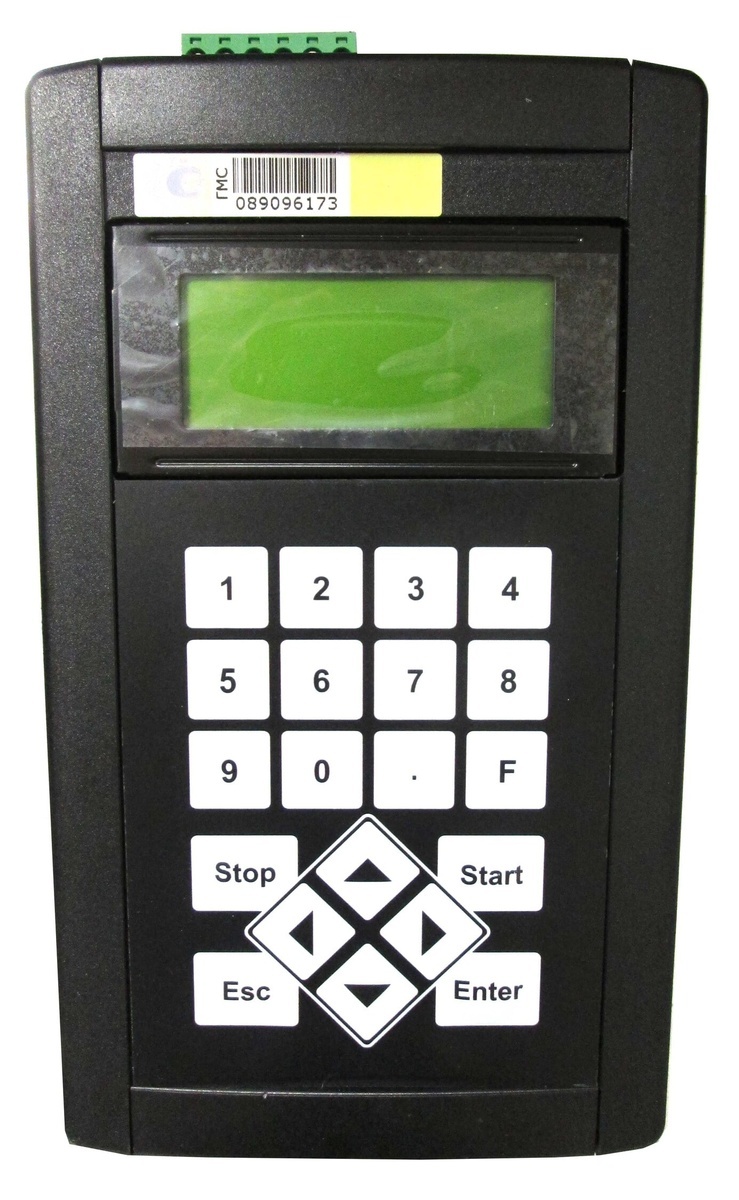

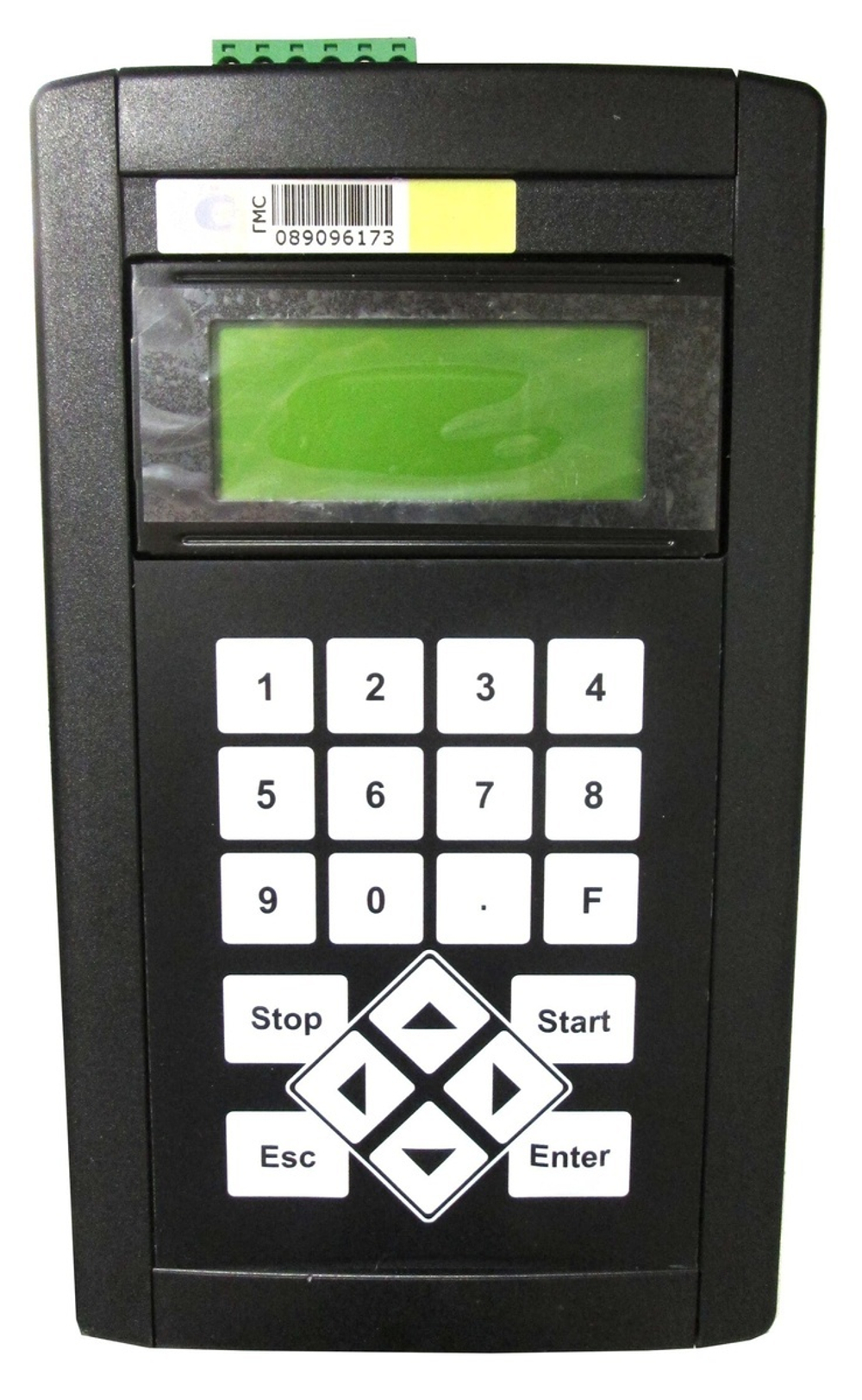

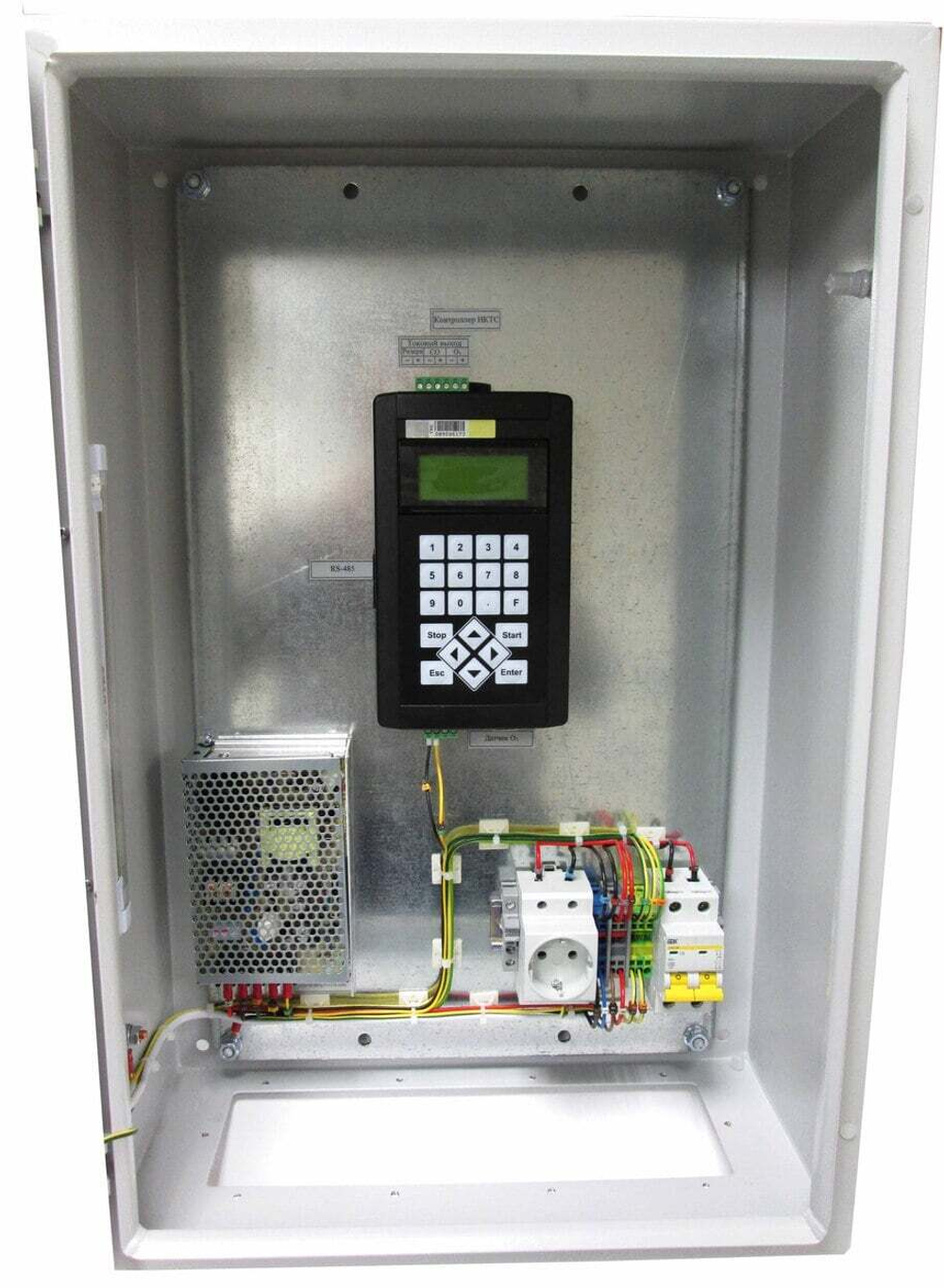

2. ИКТС-11 – блок измерительный;

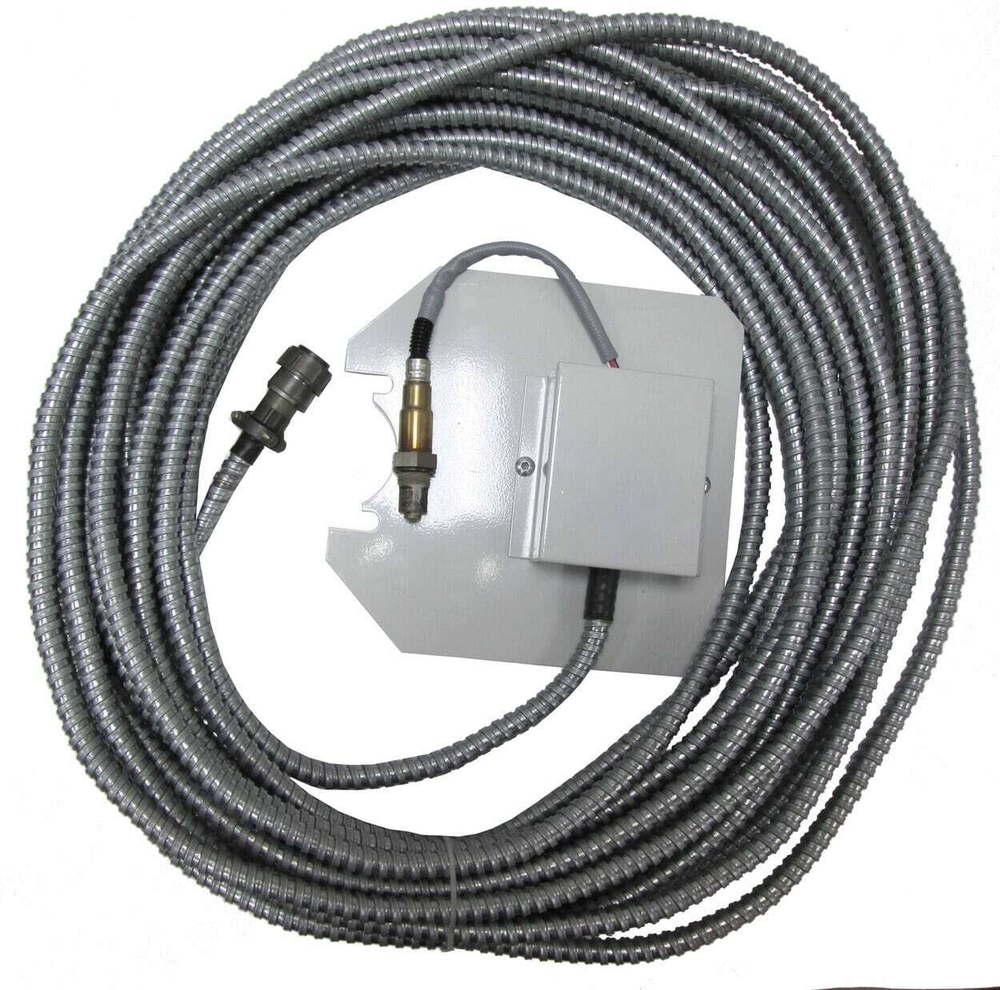

3. Кабель датчика О2.
Модификация: ИКТС-11.1
Корпус IP66
Габариты 600х400х210мм.
Вес без зонда до 20 кг.
Помимо кислорода газоанализатор дополнительно измеряет СО и/или NO.
В комплект входит пробоотборная линия с системой пробоподготовки.
1. Зонд пробоотборный с датчиком О2;
2. ИКТС-11.1 – блок измерительный;
3. Кабель датчика О2;
4. Линия транспортировки пробы;
5. Модуль аспирации (опционально);
6. Линия аспирации (опционально).
Модификация: ИКТС-11.1M
Корпус IP66
Габариты 154х60х110 мм.
Вес без зонда до 4 кг.
Кислородомер в компактном исполнении с одним токовым выходом. Индикатор показаний О2 встроен в крышку корпуса газоанализатора. Блок измерительный крепится на врезке (регулировка угла поворота до 360 градусов). Настройка токового выхода и калибровка осуществляются с помощью переносного пульта управления. В силу компактности ИКТС-11.М является самым доступным по цене в линейке газоанализаторов кислорода.
- Зонд пробоотборный с датчиком О2;
- ИКТС-11.М - блок измерительный;
- Кабель датчика О2.
Модификация: ИКТС-11.Ех
Корпус IP65
Габариты оболочки D. мм:
Датчика 134х151х160
Блока измерительного 240х117х271
Вес без зонда до 25 кг.
Взрывозащищённое исполнение камеры датчика и блока измерительного по 1ExdIICT3. Один токовый выход. Индикатор показаний О2 встроен в оболочку измерительного блока. Настройка токового выхода и калибровка осуществляются с ПК через разъем RS-485.
- Зонд пробоотборный с датчиком О2 в оболочке D;
- ИКТС-11.Ех - блок измерительный в оболочке D;
- Кабель датчика О2;
- шкаф обогреваемый в исполнении Ех (опционально).
