Стационарный газоанализатор серии ИГС-98 модификация «СВ» исполнение 023 применяется для постоянного отслеживания уровня взрывоопасных и ядовитых газов в воздухе.
Газоанализатор выполнен во взрывозащищённом исполнении с маркировкой взрывонепроницаемой оболочки - 1Ex db IIC T6 Gb X. Степень защиты корпуса от воздействия влаги и пыли соответствует IP65.

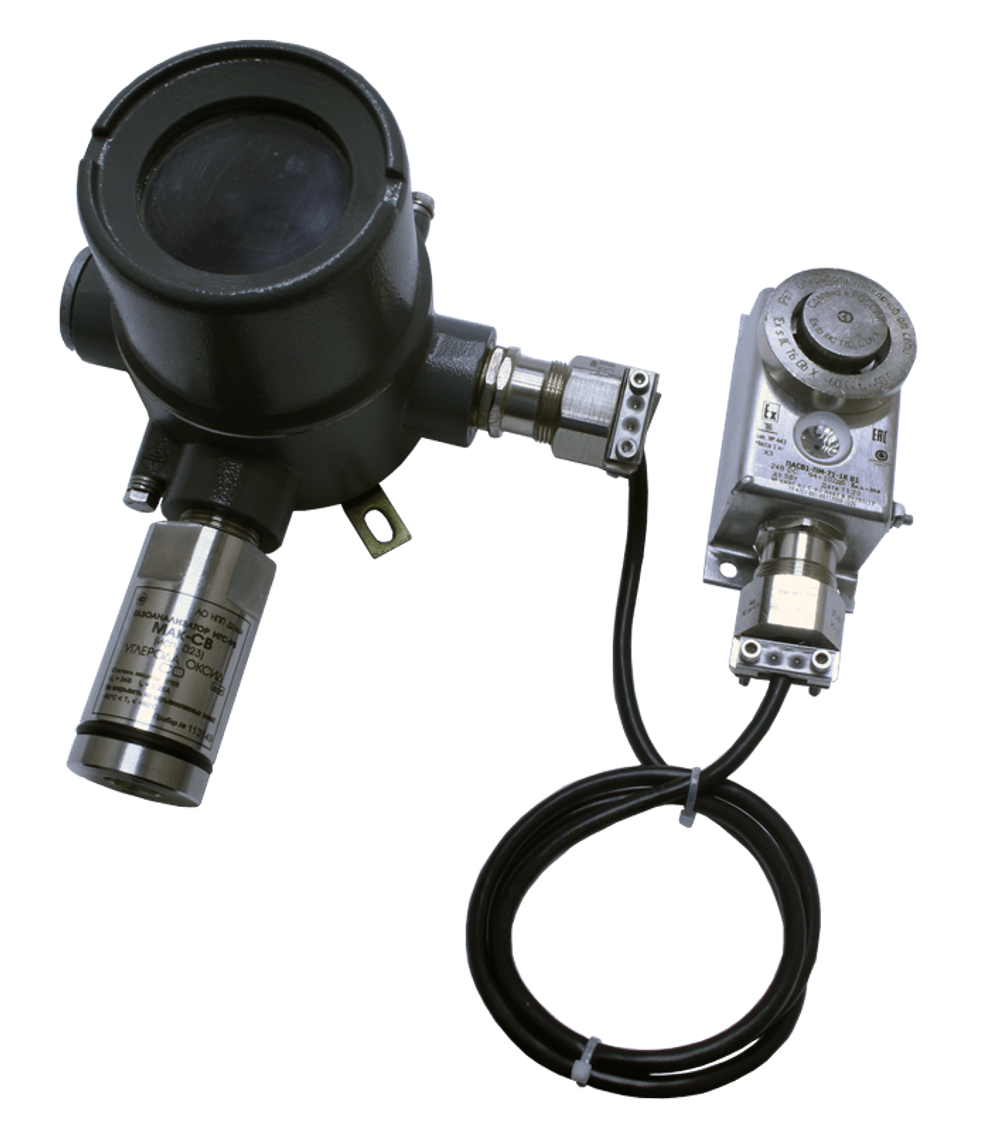

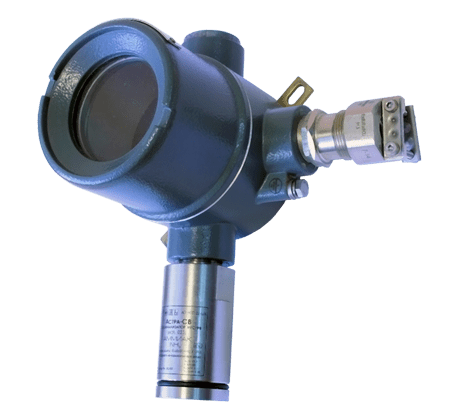

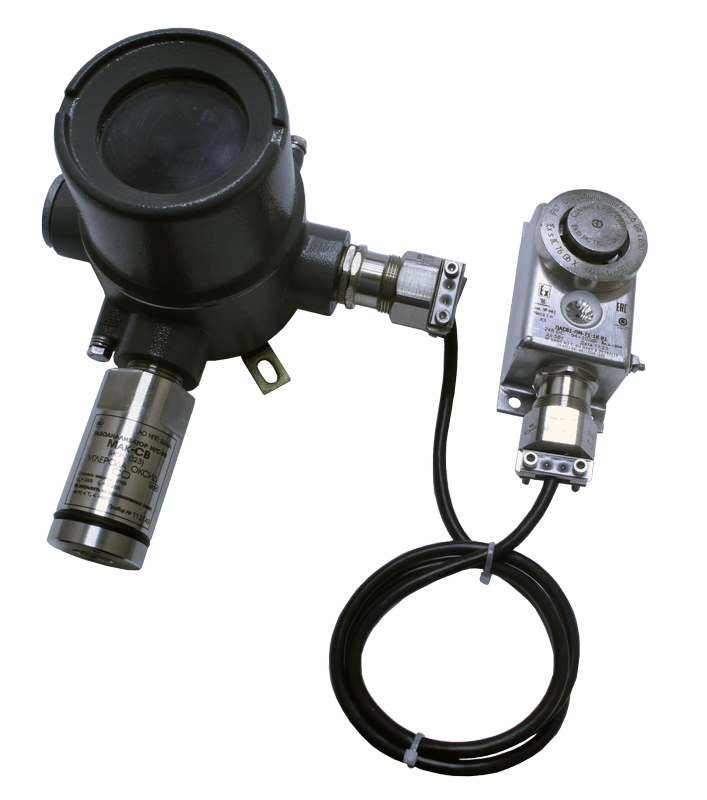

Прибор ИГС-98 исп.23 состоит из модульного корпуса, который включает коммутационную часть, изготовленную из литого алюминия, и измерительную головку из прочной нержавеющей стали. На корпусе оборудования присутствуют герметичные вводы для подключения кабеля питания и передачи сигналов, а также фланцев с отверстиями для монтажа.
В зависимости от измеряемого газа ИГС-98 оснащается 1 из типов датчиков: термокаталитическим, оптическим, электрохимическим.
Газоанализатор оборудован светодиодной и звуковой сигнализацией, аналоговым и цифровым выходами 4-20 мА и RS–485 MODBUS, 3 реле.
Датчик преобразует концентрацию газа в электрический сигнал, который затем стандартизируется платой преобразования сигнала. Плата управления преобразует сигнал в цифровую форму и выводит данные на цифровой дисплей, передаёт их на внешнее устройство в форме аналогового сигнала тока 4-20 мА, обеспечивает дискретные выходы для индикации ошибок и неисправностей, первого и второго пороговых значений, а также передачу данных по цифровому интерфейсу EIA/TIA-485 (MODBUS).
Газоанализатор может функционировать как автономное устройство, а также входить в состав комплексных систем газоанализа А-4М, А-8М и с пультом А1, а также совместим с любым программируемым контроллером, поддерживающим интерфейс RS-485 для передачи данных.
Источником питания для ИГС-98 версии 23 служит сетевой адаптер 24 В.
ИГС-98 исп.23 подходит для эксплуатации в различных климатических условиях: от −60°С до +50°С.
Оборудование зарегистрировано в Госреестре СИ РФ под № 77044-19, поставляется с первичной поверкой.
Межповерочный интервал – 1 год.
Ожидаемый срок службы (средний полный) – 10 лет.
Гарантийный срок эксплуатации – 12 месяцев.
Метрологические характеристики газоанализатора ИГС-98-СВ исп. 023
| Наименование исполнений с измеряемыми газами | Применяемые датчики | Диапазон измерения | Участок диапазона измерений | Пределы допускаемой основной погрешности, % | Пороги срабатывания | Время установления показаний T0,9, с, не более | ||
| приведённой | относительной | 1 | 2 | |||||
| Агат-СВ (диоксид азота NO2) исп. 023 |
RS4-NO2-50 ЭХ NO2-A1 ЭХ |
0,01 - 10, мг/м3 | 0,01 - 1, мг/м3 | 25 |
|
2 | 10 | 60 |
| 1 - 10, мг/м3 |
|
25 | ||||||
| 0,1 - 32, мг/м3 | 0,1 - 2, мг/м3 | 15 |
|
50 | ||||
| 2 - 32, мг/м3 |
|
15 | ||||||
| 1 - 320, мг/м3 | 1 - 10, мг/м3 | 15 |
|
40 | ||||
| 10 - 320, мг/м3 |
|
15 | ||||||
| Айва-СВ (оксид азота NO) исп. 023 |
2NФ-50Л ЭХ NO-A1 ЭХ NO-AE ЭХ |
0,01 - 5, мг/м3 | 0,01 - 1, мг/м3 | 25 |
|
5 | 5 | 45 |
| 1 - 5, мг/м3 |
|
25 | ||||||
| 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 15 |
|
|||||
| 5 - 32, мг/м3 |
|
15 | ||||||
| 1 - 4000, мг/м3 | 1 - 50, мг/м3 | 15 |
|
75 | ||||
| 50 - 4000, мг/м3 |
|
15 | ||||||
| Астра-СВ (аммиак NH3) исп. 023 |
RS4-NH3-300 ЭХ NH3/MR-100 ЭХ RS4-NH3-1000 ЭХ NH3/MR-1000 ЭХ |
0,01 - 10, мг/м3 | 0,01 - 1, мг/м3 | 25 |
|
20 | 60 | 40 |
| 1 - 10, мг/м3 |
|
25 | ||||||
| 0,1 - 200, мг/м3 | 0,1 - 10, мг/м3 | 15 |
|
|||||
| 10 - 200, мг/м3 |
|
15 | ||||||
| 1 - 1600, мг/м3 | 1 - 100, мг/м3 | 15 |
|
60 | ||||
| 100 - 1600, мг/м3 |
|
15 | ||||||
| Бином-СВ (пары углеводородов CH (C2 - C10)) исп. 023 |
RS4-CHTC-100 ТК ДТЭ 1-0,15-3 (А1) ТК СГ-2140 ПП MSH-P/HR/5/V/P ОПТ KGS 701 ТК |
50 - 3200, мг/м3 | 50 - 900, мг/м3 | 35 |
|
300 | 900 | 60 |
| 900 - 3200, мг/м3 |
|
35 | ||||||
| 0,01 - 2 об. доля, % | 0,01 - 0,2 об. доля, % | 15 |
|
0,2 | 0,4 | 45 | ||
| 0,2 - 2 об. доля, % |
|
15 | ||||||
| Бриз-СВ (этанол C2H5OH) исп. 023 | KGS701 ТК | 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 25 |
|
1 | 5 | 180 |
| 5 - 32, мг/м3 |
|
25 | ||||||
| 10 - 8000, мг/м3 | 10 - 1000, мг/м3 | 15 |
|
45 | ||||
| 1000 - 8000, мг/м3 |
|
15 | ||||||
| 0,01 - 1,6 об. доля, % | 0,01 - 0,2, мг/м3 | 15 |
|
|||||
| 0,2 - 1,6, мг/м3 |
|
15 | ||||||
| Верба-СВ (водород H2) исп. 023 |
RS4-CHTC-100 ТК 2H2-81Л ЭХ |
0,01 - 4 об. доля, % | 0,01 - 0,4 об. доля, % | 15 |
|
15 |
|
60 |
| 0,4 - 4 об. доля, % |
|
15 | ||||||
| Гелиос-СВ (гелий He) исп. 023 | RS4-TCHE-100 | 1 - 100 об. доля, % | 1 - 10 об. доля, % | 25 |
|
по запросу | 20 | |
| 10 - 100 об. доля, % |
|
25 | ||||||
| Дукат-СВ (диоксид углерода СО2) исп. 023 |
MSH-P/CO2/NC/5/V/P ОПТ MSH-P/HCO2/NC/5/V/P ОПТ |
10 - 2000, мг/м3 | 10 - 200, мг/м3 | 25 |
|
0,5 | 2,5 | 45 |
| 200 - 2000, мг/м3 |
|
25 | ||||||
| 0,01 - 5 об. доля, % | 0,01 - 0,5 об. доля, % | 15 |
|
|||||
| 0,5 - 5 об. доля, % |
|
15 | ||||||
| 0,1 - 100 об. доля, % | 0,1 - 5 об. доля, % | 15 |
|
|||||
| 5 - 100 об. доля, % |
|
15 | ||||||
| Клевер-СВ (кислород O2) исп. 023 |
O2-A3 ЭХ RS4-O22-30 ЭХ |
0,01 - 1,6 об. доля, % | 0,01 - 1 об. доля, % | 15 |
|
18 | 23 | 35 |
| 1 - 1,6 об. доля, % |
|
15 | ||||||
| 0,1 -32 об. доля, % | 0,1 - 20 об. доля, % | 2,5 |
|
15 | ||||
| 20 - 32 об. доля, % |
|
2,5 | ||||||
| 1 - 100 об. доля, % | 1 - 30 об. доля, % | 5 |
|
45 | ||||
| 30 - 100 об. доля, % |
|
5 | ||||||
| Мак-СВ (оксид углерода CO) исп. 023 |
RS4-CO-2000 ЭХ ECO-Sure (2E) ЭХ 2ФС-90Л ЭХ |
0,01 - 32, мг/м3 | 0,01 - 10, мг/м3 | 15 |
|
20 | 100 | 60 |
| 10 - 32, мг/м3 |
|
15 | ||||||
| 0,1 - 320, мг/м3 | 0,1 - 20, мг/м3 | 15 |
|
|||||
| 20 - 320, мг/м3 |
|
15 | ||||||
| 1 - 3200, мг/м3 | 1 - 200, мг/м3 | 15 |
|
|||||
| 200 - 3200, мг/м3 |
|
15 | ||||||
| Мальва-СВ (метанол СН3ОН) исп. 023 | RS4-C2H5OH-500 ЭХ | 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 25 |
|
0,5 | 5 | 180 |
| 5 - 32, мг/м3 |
|
25 | ||||||
| 10 - 8000, мг/м3 | 10 - 1000, мг/м3 | 15 |
|
45 | ||||
| 1000 - 8000, мг/м3 |
|
15 | ||||||
| 0,01 - 1,6 об. доля, % | 0,01 - 0,2 об. доля, % | 15 |
|
|||||
| 0,2 - 1,6 об. доля, % |
|
15 | ||||||
| Марш-СВ (метан CH4) исп. 023 |
RS4-CHTC-100 ТК ДТЭ 1-0,15-3 (А1) ТК СГ-2140 ПП MSHP/HR/5/V/P ОПТ KGS701 ТК |
0,01 - 1 об. доля, % | 0,01 - 0,2 об. доля, % | 15 |
|
0,5 | 1 | 30 |
| 0,2 - 1 об. доля, % |
|
15 | ||||||
| 0,01 - 3,2 об. доля, % | 0,01 - 0,5 об. доля, % | 15 |
|
|||||
| 0,5 - 3,2 об. доля, % |
|
15 | ||||||
| 0,01 - 5 об. доля, % | 0,01 - 0,5 об. доля, % | 10 |
|
45 | ||||
| 0,5 - 5 об. доля, % |
|
10 | ||||||
| 1 - 100 об. доля, % | 1 - 5 об. доля, % | 10 |
|
|||||
| 5 - 100 об. доля, % |
|
10 | ||||||
| Пион-СВ (пропан C3H8) исп. 023 |
RS4-CHTC-100 ТК ДТЭ 1-0,15-3 (А1) ТК СГ-2140 ПП KGS701 ТК MSHP/HR/5/V/P ОПТ |
0,01 - 2 об. доля, % | 0,01 - 0,2 об. доля, % | 15 |
|
0,2 | 0,4 | 45 |
| 0,2 - 2 об. доля, % |
|
15 | ||||||
| 0,1 - 100 об. доля, % | 0,1 - 2 об. доля, % | 15 |
|
|||||
| 2 - 100 об. доля, % |
|
15 | ||||||
| Сапфир-СВ (диоксид серы SO2) исп. 023 | SO2-AF ЭХ | 0,01 - 4, мг/м3 | 0,01 -1, мг/м3 | 25 |
|
10 | 10 | 60 |
| 1 - 4, мг/м3 |
|
25 | ||||||
| 0,1 - 32, мг/м3 | 0,1 - 10, мг/м3 | 15 |
|
|||||
| 10 - 32, мг/м3 |
|
15 | ||||||
| 1 - 320, мг/м3 | 1 - 20, мг/м3 | 15 |
|
|||||
| 20 - 320, мг/м3 |
|
15 | ||||||
| Сирень-СВ (сероводород H2S) исп. 023 |
RS4-H2S-100 ЭХ H2S-A1 ЭХ |
0,01 - 4, мг/м3 | 0,01 - 1, мг/м3 | 25 |
|
3 | 10 | 60 |
| 1 - 4, мг/м3 |
|
25 | ||||||
| 0,1 - 32, мг/м3 | 0,1 - 3, мг/м3 | 15 |
|
|||||
| 3 -32, мг/м3 |
|
15 | ||||||
| 1 - 200, мг/м3 | 1 - 20, мг/м3 | 15 |
|
|||||
| 20 - 200, мг/м3 |
|
15 | ||||||
| Флора-СВ (формальдегид H2CO) исп. 023 |
RS4-CH2O-10 ЭХ CH2O-M-10 ЭХ |
0,1 - 10, мг/м3 | 0,1 - 0,5, мг/м3 | 25 |
|
0,5 | 2,5 | 180 |
| 0,5 - 10, мг/м3 |
|
25 | ||||||
| Хвощ-СВ (хлористый водород HCl) исп. 023 | HCL/M-20 ЭХ | 0,1 - 32, мг/м3 | 0,1 - 5, мг/м3 | 15 |
|
5 | 15 | 60 |
| 5 - 32, мг/м3 |
|
15 | ||||||
| 1 - 320, мг/м3 | 1 - 15, мг/м3 | 15 |
|
|||||
| 15 - 320, мг/м3 |
|
15 | ||||||
| Хмель-СВ (хлор Cl2) исп. 023 |
SureCell Cl2 ЭХ CL2-A1 ЭХ RS4-Cl2-30 ЭХ |
0,01 - 4, мг/м3 | 0,01 - 0,4, мг/м3 | 25 |
|
1 | 5 | 90 |
| 0,4 - 4, мг/м3 |
|
25 | ||||||
| 0,1 - 32, мг/м3 | 0,1 - 1, мг/м3 | 15 |
|
120 | ||||
| 1 - 32, мг/м3 |
|
15 | ||||||
Примечания:
ЭХ - электрохимический сенсор;
ТК - термокаталитический сенсор;
ПП - полупроводниковый сенсор;
ОПТ - оптический сенсор.
