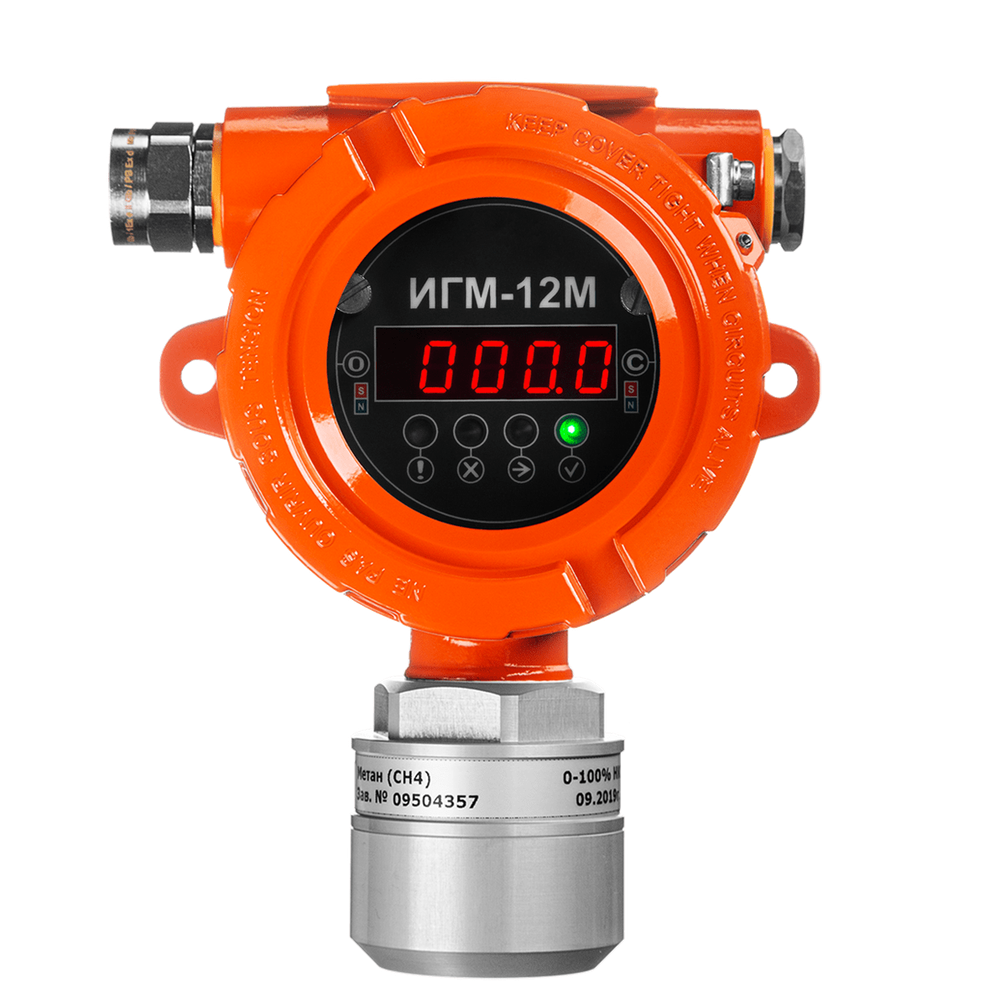

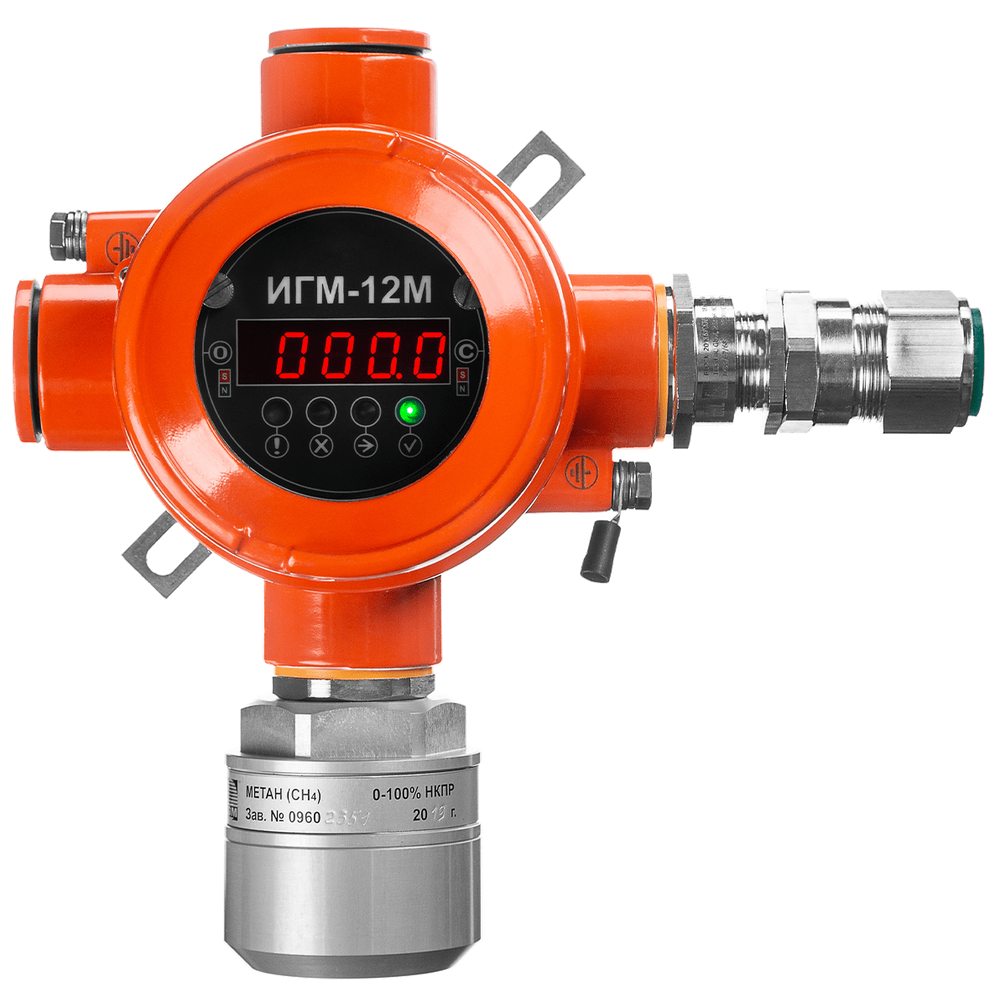

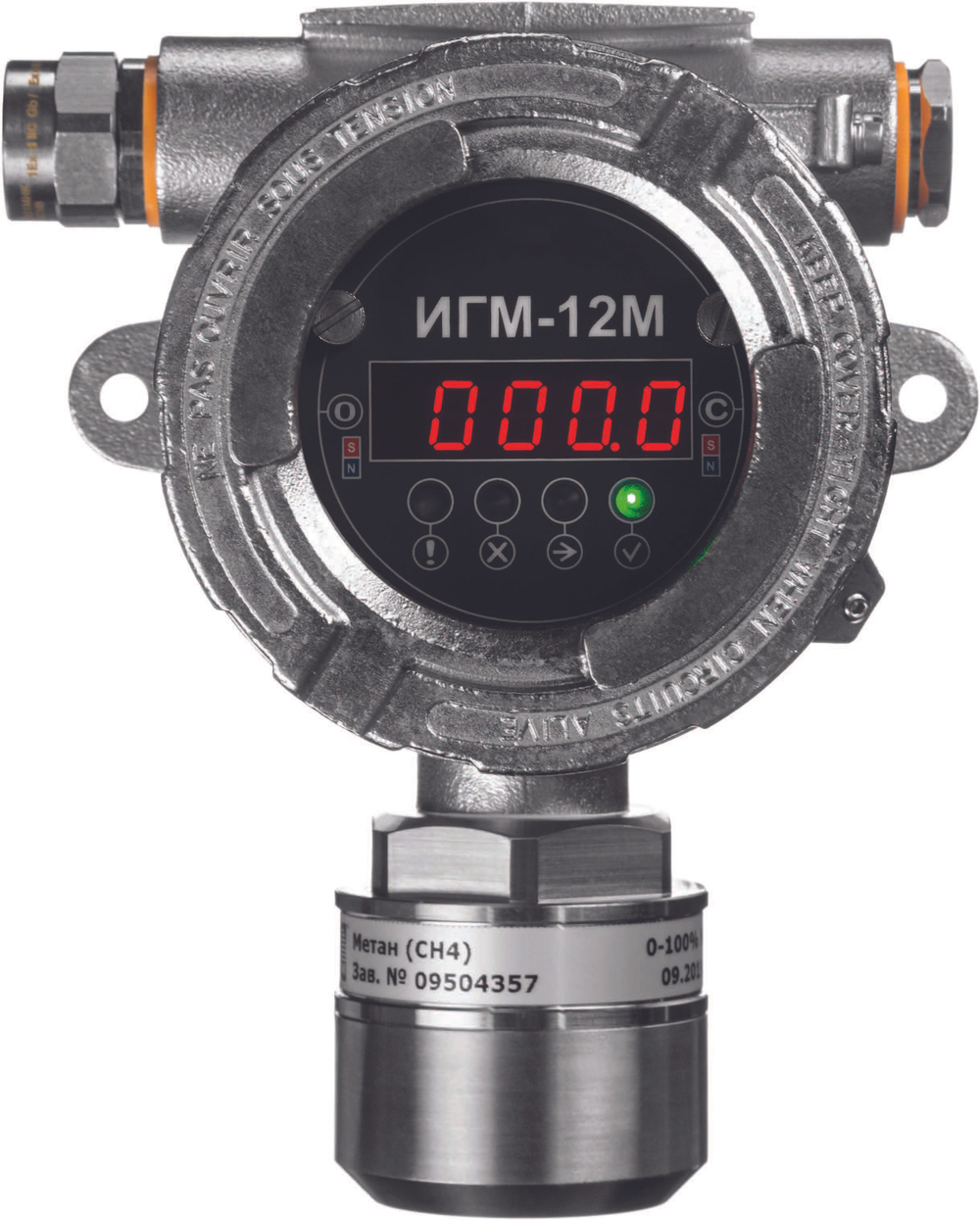

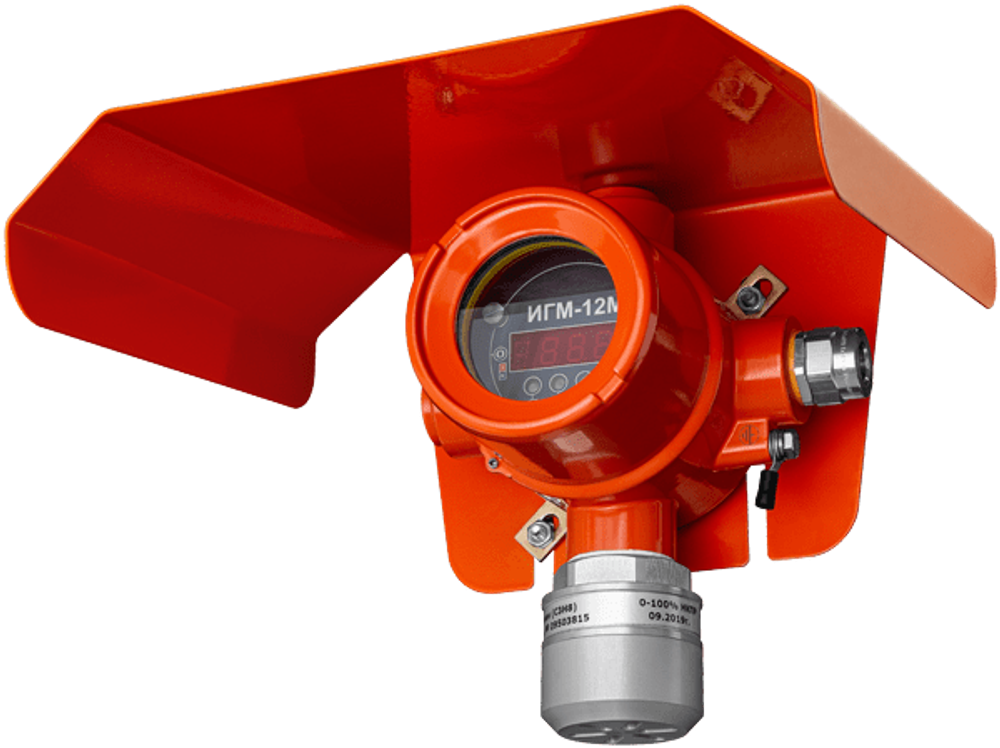

ИГМ-12М газоанализатор одноканальный взрывозащищённый с возможностью обогрева сенсора стационарный

Серийно изготавливаемый газоанализатор предназначен для постоянного автоматического измерения ДВК взрывоопасных углеводородных газов, водорода, ПДК углеводородов, токсичных газов, водорода (H₂), кислорода (О₂) и углекислого газа (СО₂) в воздухе рабочей зоны помещений, так и на открытых площадках.

ИГМ-12 М может измерять 1 из 122 видов газов и паров и представляет собой одноблочный взрывозащищённый одноканальный (на 1 контролируемый газ) стационарный газоанализатор непрерывного действия с диффузионным пробоотбором (без встроенного насоса). Корпус прибора может быть выполнен из алюминия или нержавеющей стали.

Газоанализатор имеет встроенный подогрев газочувствительного сенсора (у моделей с электрохимическим датчиком).

Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий МРБП.413347.004ТУ при точном соблюдении Пользователем всех условий транспортирования, хранения и эксплуатации.

В зависимости от контролируемых газов, в газоанализаторе могут устанавливаться следующие типы газовых сенсоров:
- оптический;
- электрохимический;
- фотоионизационный.

Наличие нескольких выходных сигналов у прибора:

- показания цифрового светодиодного дисплея;
- HART (с модуляцией по линиям токовой петли);
- цифровой сигнал RS-485 MODBUS;
- показания индикаторных светодиодов;
- аналоговый токовый сигнал 4 - 20 мА;
- 3 реле типа «сухой контакт» - работают на замыкание и размыкание.

Газоанализатор ИГМ-12 М имеет децимальный номер МРБП.413347.005-01, является средством измерения, внесён в Государственный реестр средств измерений Российской Федерации и отгружается Заказчикам с обязательной первичной поверкой. Межповерочный интервал газоанализатора с электрохимическим и фотоионизационным сенсором – 12 месяцев, с оптическим сенсором – 36 месяцев.

Обозначение газоанализатора при заказе:

ИГМ–12М–ХY

Где:
ИГМ-12М – модель газоанализатора;

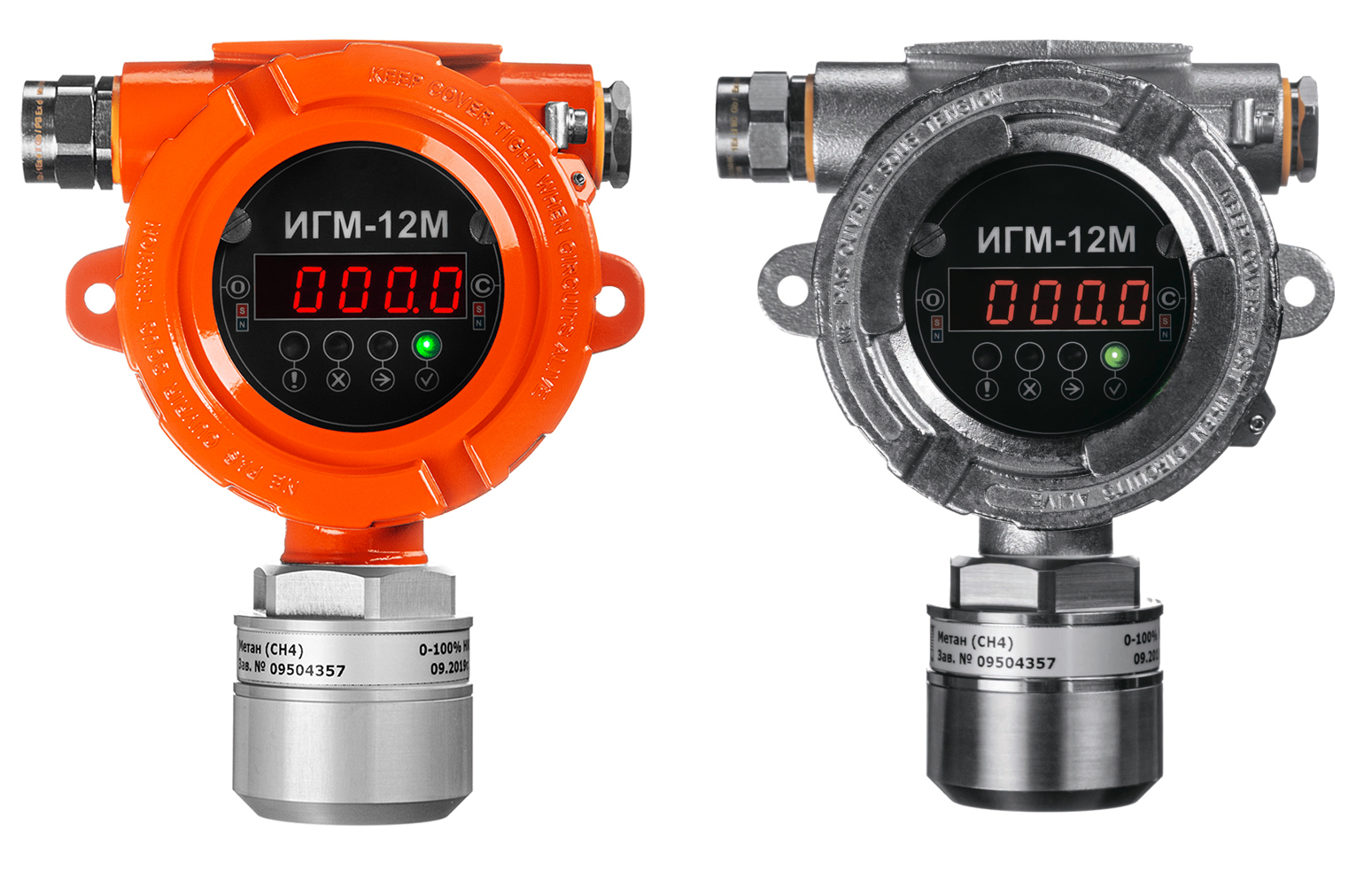

Х - тип корпуса:
1 - корпус XD-IL (материал: алюминий) либо XD-SIL (материал: нержавеющая сталь) (Limatherm);
3 - корпус ВАД-РСП-0-D (материал: алюминий) (Вэлан);
Y - материал корпуса:
А - алюминий;
С - сталь.

Пример записи: ИГМ-12-М-1А – газоанализатор стационарный ИГМ-12 М в алюминиевом корпусе типа 1 (XD-IL).
Пример записи: ИГМ-12-М-3А - газоанализатор стационарный ИГМ-12 М в алюминиевом корпусе типа 3 (ВАД-РСП-0-D).

Преимущества и особенности:

- наличие цифрового цветного светодиодного дисплея;
- высокая точность измерений, абсолютная погрешность 3% НКПР для простых углеводородных газов;
- устойчивость к повышенной влажности у исполнений с оптическим сенсором;
- работа при низких температурах до -60;
- совместимость с любыми видами вторичных устройств;
- наличие бесплатного софта для настройки и калибровки;
- минимальные расходы на эксплуатацию;
- наличие 3 реле для управления внешними устройствами;
- высокая устойчивость к вибрационным нагрузкам газоанализатора;
- обогрев встроенного газочувствительного датчика у моделей с электрохимическим сенсором;
- лёгкая настройка прибора в месте применения при помощи магнитного интерфейса или HART-коммуникатора;
- увеличенный межповерочный интервал у исполнений с оптическим сенсором - 1 раз в 3 года;
- низкое энергопотребление - не более 1 Вт для моделей с оптическим сенсором.

Область применения

Взрывоопасные зоны классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 категорий взрывоопасных смесей IIA, IIB, IIC по ГОСТ Р МЭК 60079-20-1-2011:
• нефтяные и газовые месторождения;
• промышленные предприятия по переработке нефти и газа;
• газо и нефтехранилища;
• зоны разгрузки/погрузки сырья;
• экологические службы;
• хранилища сырья и готовой продукции;
• химические производства;
• воздух рабочей зоны помещений и открытые площадки промышленных предприятий;
• канализационные насосные станции (КНС);
• компрессорные станции и другие объекты.

Функциональный состав узла обработки газоанализатора
