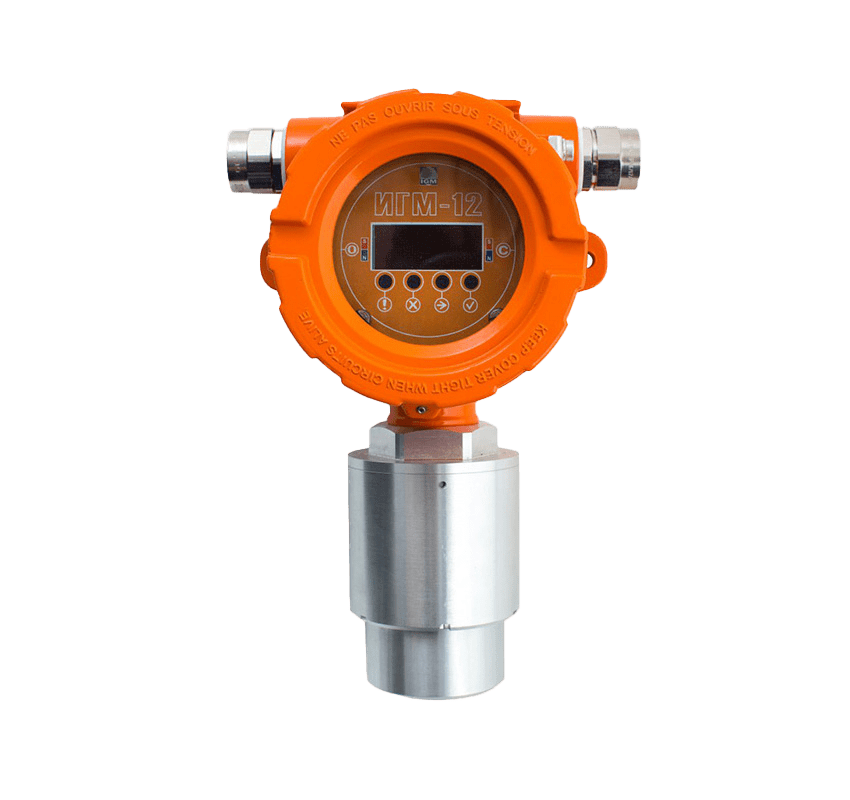

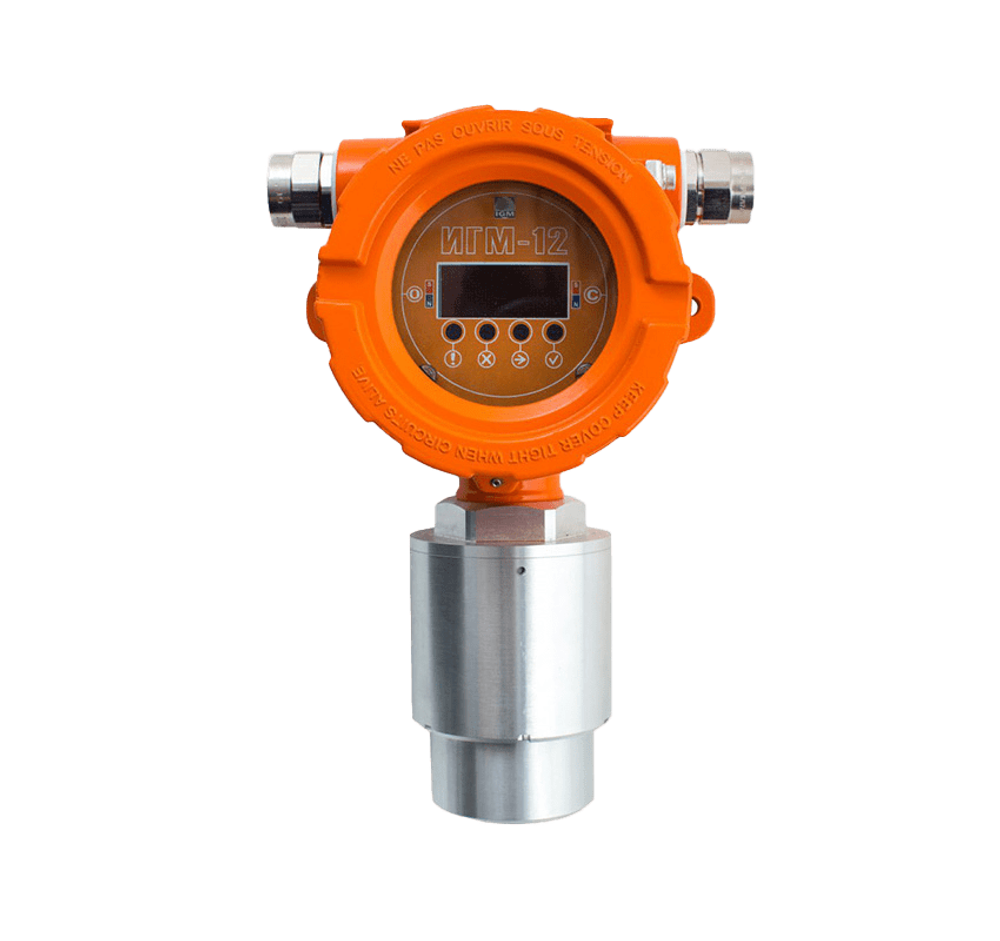

Данные газоанализаторы представляют собой оптические взрывозащищённые одноканальные (на 1 измеряемый газ) стационарные приборы непрерывного действия с диффузионным отбором пробы.
ИГМ-12 имеет встроенный цифровой светодиодный четырёхсимвольный семисегментный дисплей и световую индикацию.
Газоанализатор состоит из: трансмиттера (МРБП.426477.001) и преобразователя газового оптического (ПГО) (МРБП.413311.103).
Газоанализаторы выпускаются в 14ти исполнениях, отличающиеся измеряемыми газами (таблица "Исполнения газоанализатора по измеряемому газу").
Газоанализатор имеет несколько выходных сигналов:
- отображение измеренных значений на цифровом дисплее;
- выдача результатов на 4-х индикаторных светодиодах;
- аналоговый выходной токовый сигнал (4-20) мА;
- выходной сигнал по HART-протоколу;
- цифровой канал RS485, протокол MODBUS RTU;
- три реле типа "сухой контакт": два реле превышения порогов по концентрации и одно реле диагностики.
Газоанализатор ИГМ-12 имеет децимальный номер МРБП.413347.005, является средством измерения, внесён в Государственный реестр средств измерений Российской Федерации и отгружается Заказчикам с обязательной первичной поверкой. Межповерочный интервал – 24 месяца.
Обозначение газоанализатора при заказе:
ИГМ–12–ХХ–NГде:
ИГМ-12 – модель газоанализатора;
ХХ – исполнение газоанализатора по типу сенсора (Таблица: "Исполнения газоанализатора по измеряемому газу");
N – материал корпуса:
- A – алюминий;
- C – нержавеющая сталь.
Область применения
Взрывоопасные зоны объектов и вблизи наружных технологических установок, где есть вероятность утечки или скопления взрывоопасных газовоздушных смесей, согласно ГОСТ Р МЭК 60079–14-2008 и маркировке взрывозащиты 1Exd[ib]IIB T4 Gb X.Принцип действия газоанализатора
Принцип измерений основан на инфракрасной адсорбции, т.е. происходит избирательное поглощение инфракрасного излучения молекулами контролируемого вещества в соответствующей области длин волн анализируемой среды.ИК излучение светодиода проходит через измерительную газовую кювету диффузионного типа и попадает на 2 фотоприемника, один из которых фиксирует только излучение в диапазоне длин волн 3,31 мкм, а другой в диапазоне длин волн 3.5-3.7 мкм. Измеряемый компонент, который находится в кювете, поглощает излучение рабочей длины волны (λр = 3,31 мкм) и не влияет на излучение опорной длины волны (λо = 3,65 мкм).
Дифференциальный двухволновой метод регистрации исключает влияние конденсации, загрязнения оптических элементов и прочих неселективных помех, одинаково влияющих на оба канала.
Исполнения газоанализатора по измеряемому газу
|
Исполнение прибора |
Измеряемый газ |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности |
|
ИГМ-12-01-X |
метан (СН4) |
от 0 до 4,4 % об. Д. |
от 0 до 4,4 % об. Д. |
± (0,09 % + 3 %∙С*) |
|
от 0 до 100 % НКПР |
от 0 до 100 % НКПР |
± (2 % НКПР +3 %∙С) |
||
|
ИГМ-12-02-X |
пропан (С3Н8) |
от 0 до 1,7 % об. Д. |
от 0 до 1,7 % об. Д. |
± (0,03 % + 3 %∙С) |
|
от 0 до 100 % НКПР |
от 0 до 100 % НКПР |
± (2 % НКПР + 3 %∙С) |
||
|
ИГМ-12-03-X |
н-гексан (С6Н14) |
от 0 до 1 % об. Д. |
от 0 до 0,5 % об. Д. |
± 0,05 % |
|
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
||
|
ИГМ-12-04-X |
диоксид углерода (CO2) |
от 0 до 2,5 % об. Д. |
от 0 до 2,5 % об. Д. |
± 0,15 % |
|
ИГМ-12-05-X |
этан (С2Н6) |
от 0 до 2,5 % об. Д. |
от 0 до 1,25 % об. Д. |
± 0,125 % |
|
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
||
|
ИГМ-12-06-X |
бутан (С4Н10) |
от 0 до 1,4 % об. Д. |
от 0 до 0,7 % об. Д. |
± 0,07 % |
|
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
||
|
ИГМ-12-07-X |
и-бутан (i-С4Н10) |
от 0 до 2,6 % об. Д. |
от 0 до 1,3 % об. Д. |
± 0,13 % |
|
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
||
|
ИГМ-12-08-X |
пентан (С5Н12) |
от 0 до 1,4 % об. Д. |
от 0 до 0,7 % об. Д. |
± 0,07 % |
|
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
||
|
ИГМ-12-09-X |
этилен (С2Н4) |
от 0 до 2,3 % об. Д. |
от 0 до 1,15 % об. Д. |
± 0,12 % |
|
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
||
|
ИГМ-12-10-X |
пропилен (С3Н6) |
от 0 до 2 % об. Д. |
от 0 до 1 % об. Д. |
± 0,1 % |
|
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
||
|
ИГМ-12-11-X |
бензол (C6H6) |
от 0 до 1,2 % об. Д. |
от 0 до 0,6 % об. Д. |
± 0,06 % |
|
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
||
|
ИГМ-12-12-X |
ацетон ((CH3)2СО) |
от 0 до 2,5 % об. Д. |
от 0 до 1,25 % об. Д. |
± 0,13 % |
|
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
||
|
ИГМ-12-13-X |
метанол (CH3ОН) |
от 0 до 5,5 % об. Д. |
от 0 до 2,75 % об. Д. |
± 0,28 % |
|
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
||
|
ИГМ-12-14-X |
метан (СН4) |
от 0 до 100 % об. Д. |
от 0 до 100 % об. Д. |
± (0,05 % + 4 %∙С) |
Дополнительные погрешности исполнений газоанализатора при изменении температуры
|
Исполнение |
Диапазон измерения |
Диапазоны температур окружающей и анализируемой сред при эксплуатации |
||
|
от -10 до +15 и от +25 до +40 °C |
от -40 до -10 и от +40 до +60 °C |
от -60 до -40 °C |
||
|
от ИГМ-12-01-Х по ИГМ-12-03-Х и от ИГМ-12-05-X по ИГМ-12-14-X (углеводороды CnHm) |
от 0 до 50 % НКПР |
± 5 % НКПР |
± 10 % НКПР |
± 15 % НКПР |
|
от 50 до 100 % НКПР |
± 10 % отн |
± 20 % отн. |
± 30 % отн. |
|
|
ИГМ-12-04-X (диоксид углерода CО2) |
от 0 до 2 % об. Д |
± 0,2 % об. Д |
не специфицировано |
|
|
св. 2 до 2,5 % об. Д |
± 10 % отн. |
|||
Индикация состояния газоанализатора
|
Режим |
Светодиоды |
Индикатор |
Токовый выход (мА) |
Контакты реле (по умолчанию) |
|||||
|
зелёный |
красный |
жёлтый |
синий |
«Диагн» |
«Порог1» |
«Порог2» |
|||
|
Нет питания |
- |
- |
- |
- |
- |
- |
разомкн |
разомкн |
разомкн |
|
Измерение и контроль уставок (штатный режим работы) |
вкл |
выкл |
выкл |
… |
значение концентрации |
4 - 20 |
замкн |
разомкн |
разомкн |
|
Превышен «Порог1» |
вкл |
вкл |
выкл |
… |
значение концентрации |
4 - 20 |
замкн |
замкн |
разомкн |
|
Превышен «Порог2» |
вкл |
мигает |
выкл |
… |
значение концентрации |
4 - 20 |
замкн |
замкн |
замкн |
|
Превышен диапазон измерения |
мигает |
мигает |
выкл |
… |
мигает значение концентрации (отображается значение ≥ 100 % НКПР) |
22 - 24 |
замкн |
замкн |
замкн |
|
Тест индикации |
вкл |
вкл |
вкл |
вкл |
полностью зажжён |
2 |
разомкн |
разомкн |
разомкн |
|
Информация |
вкл |
мигает |
выкл |
выкл |
версия и CRC ПО |
2 |
разомкн |
разомкн |
разомкн |
|
Прогрев |
вкл |
выкл |
мигает (защита отключена) |
… |
мигают символы «----» |
2 |
замкн |
разомкн |
разомкн |
|
Неисправность |
выкл |
выкл |
вкл (защита отключена) |
… |
отображается код неисправности с символом 'E' в первой позиции |
3 |
разомкн |
разомкн |
разомкн |
|
Неисправность 0x08 (обрыв шины индикации) |
выкл |
выкл |
вкл (защита отключена) |
… |
отображается надпись «E08h» |
… |
разомкн |
разомкн |
разомкн |
|
Данные по RS-485 |
… |
… |
… |
вкл |
… |
… |
… |
… |
… |
|
Реакция на поднесенный магнит |
выкл (вкл при неисправности) |
… |
… |
… |
… |
… |
… |
… |
… |
|
Режим градуировки и установки 0 с помощью магнита |
вкл |
… |
мигает (защита отключена) |
… |
1. при входе в режим отображается 1 секунду надпись «SPEC»; |
2 |
замкн |
разомкн |
разомкн |
«…» - возможно любое значение;
«-» - отсутствует индикация.
Габаритный чертёж газоанализатора
