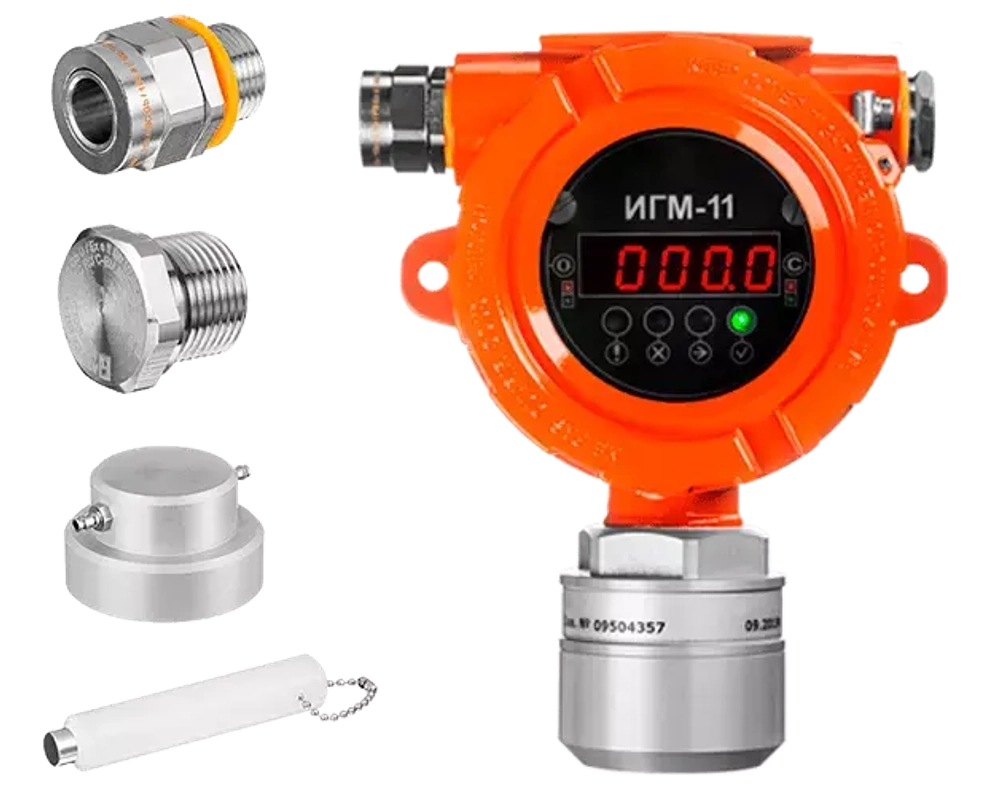

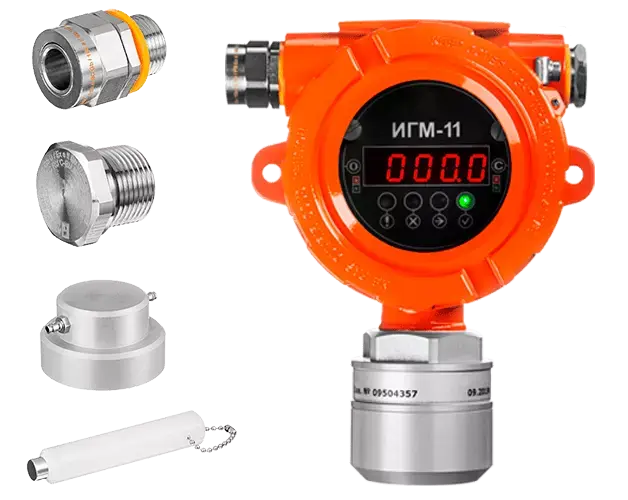

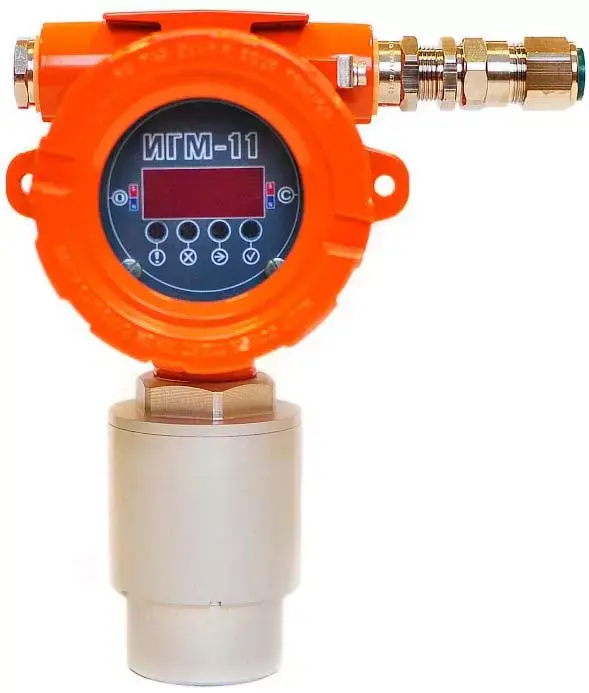

Серийно изготавливаемый стационарный газоанализатор ИГМ-11 применяется для автоматического измерения в окружающей среде кислорода, горючих и токсичных газов.
Режим работы - непрерывный, круглосуточный.
Газоанализатор предназначен для работы в замкнутых взрывоопасных помещениях (устанавливается на стене, на специальной крепёжной трубе) и на открытых пространствах. По заказу поставляются козырёк и противодождевая насадка (для защиты прибора от атмосферных осадков и солнечного излучения).
В зависимости от измеряемого газа в конструкции используются термокаталитические либо электрохимические датчики. Метод подачи пробы – диффузионный.

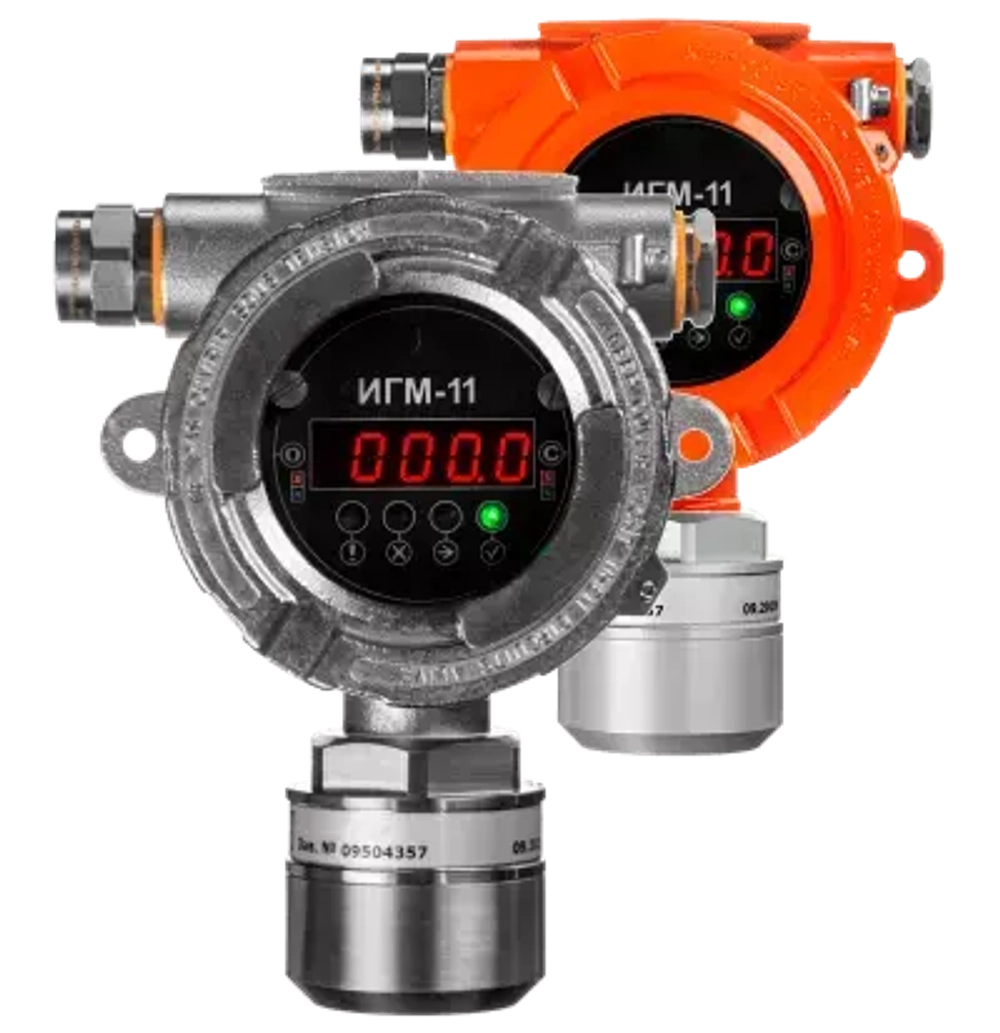

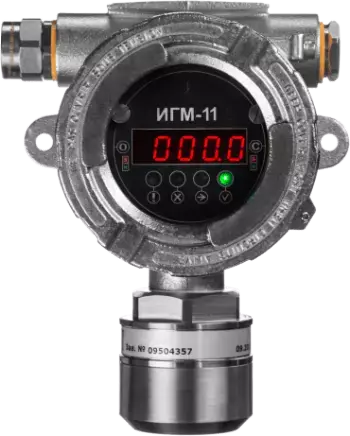

Корпус газоанализатора изготавливается в 2 исполнениях: из алюминия (модель ИГМ-11-Х-1А) и нержавеющей стали (модель ИГМ-11-Х-1С). Имеется взрывозащита, высокая степень защиты от внешних воздействий - IP 66/68.
Прибор оснащён цифровой индикацией данных, световой сигнализацией, цифровым интерфейсом RS-485 MODBUS, протоколом обмена HART, аналоговым сигналом 4 - 20 мА, 3 реле "сухой контакт ".
При помощи магнитного ключа осуществляется настройка газоанализатора.
Газоанализатор имеет высокую чувствительность, точность и стабильность измерений, что позволяет получать достоверные результаты измерений. Прибор прост в применении и не требует специального обучения рабочего персонала.
Выдерживает эксплуатацию в жёстких климатических условиях: от - 60 до +60 ⁰С. В моделях с электрохимическим датчиком предусмотрен обогрев датчика, чтобы исключить образование конденсатной влаги при работе в условиях высокой влажности.
Сферы применения газоанализатора ИГМ-11:
- химические производства;
- предприятия по добыче и переработке нефти и газа;
- газо- и нефтехранилища;
- экологический контроль и др.
Прибор зарегистрирован в Госреестре СИ РФ и поставляется с проведением первичной поверки. Допущен к применению в Республике Казахстан, Республике Узбекистан. Соответствует требованиям технических регламентов ЕАЭС.
Межповерочный интервал - 1 год.
Средний полный срок службы – 15 лет.
Гарантийный срок - 18 месяцев.
Если Вы хотите обеспечить безопасность своего предприятия, мы рекомендуем заказать газоанализатор в ООО «НПП «ГазоАналит». Мы гарантируем высокое качество продукции и быструю доставку.
Не упустите возможность защитить себя и своих сотрудников! Закажите газоанализатор прямо сейчас и получите надёжную защиту по доступной цене!
Метрологические характеристики газоанализатора ИГМ-11
| Исполнение газоанализатора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| ИГМ-11-01-X | кислород (О2) | от 0 до 30 % | от 0 до 30 % | ± 0,5 % | - |
| ИГМ-11-02-X | оксид углерода (CO) | от 0 до 2000 млн-1 | от 0 до 40 млн-1 | ± 4 млн-1 | - |
|
от 40 до 2000 млн-1 |
- | ± 10 % | |||
| ИГМ-11-03-X | сероводород (H2S) | от 0 до 100 млн-1 | от 0 до 7,5 млн-1 | ± 1,5 млн-1 | - |
| от 7,5 до 100 млн-1 | - | ± 20 % | |||
| ИГМ-11-04-X | сероводород высоких концентраций | от 0 до 500 млн-1 | от 0 до 10 млн-1 |
± 2 млн-1 |
- |
| от 10 до 500 млн-1 | - | ± 20 % | |||
| ИГМ-11-05-X | диоксид серы(SO2) | от 0 до 20 млн-1 | от 0 до 2,5 млн-1 |
± 0,5 млн-1 |
- |
|
от 2,5 до 20 млн-1 |
- | ± 20 % | |||
| ИГМ-11-06-X | диоксид серы высоких концентраций | от 0 до 2000 млн-1 | от 0 до 50 млн-1 | ± 2 млн-1 | - |
| от 10 до 2000 млн-1 | - | ± 20 % | |||
| ИГМ-11-07-X | оксид азота (NO) | от 0 до 250 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - |
| от 10 до 250 млн-1 | - | ± 20 % | |||
| ИГМ-11-08-X | диоксид азота(NO2) | от 0 до 30 млн-1 | от 0 до 1 млн-1 |
± 0,2 млн-1 |
- |
| от 1 до 30 млн-1 | - | ± 20 % | |||
| ИГМ-11-09-X | аммиак(NH3) | от 0 до 100 млн-1 | от 0 до 20 млн-1 | ± 4 млн-1 | - |
| от 20 до 100 млн-1 | - | ± 20 % | |||
| ИГМ-11-10-X | аммиак высоких концентраций | от 0 до 1000 млн-1 | от 0 до 30 млн-1 | ± 6 млн-1 | - |
| от 30 до 1000 млн-1 | - | ± 20 % | |||
| ИГМ-11-11-X | водород (H2) | от 0 до 4 % | от 0 до 2 % | ± 0,1 % | - |
| ИГМ-11-12-X | цианистый водород (HCN) | от 0 до 30 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - |
| от 10 до 30 млн-1 | - | ± 20 % | |||
| ИГМ-11-13-X | метанол (CH3OH) | от 0 до 200 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - |
| от 10 до 200 млн-1 | - | ± 20 % | |||
| ИГМ-11-14-X | этанол (C2H6O) | от 0 до 10 млн-1 | ± 2 млн-1 | - | |
| от 10 до 200 млн-1 | - | ± 20 % | |||
| ИГМ-11-15-X | фтороводород (HF) | от 0 до 10 млн-1 | от 0 до 0,5 млн-1 |
± 0,1 млн-1 |
- |
| от 0,5 до 10 млн-1 | - | ± 20 % | |||
Примечание: * - исполнения не могут быть применены для контроля ПДК (предельно допустимой концентрации) в воздухе рабочей зоны, только для контроля аварийных выбросов.
Время получения показаний газоанализаторов ИГМ-11
| Исполнение | Определяемый компонент | Предел допускаемого времени установления показаний Т0,9д, с |
| ИГМ-11-01-X | кислород (О2) | 30 |
| ИГМ-11-02-X | оксид углерода (CO) | |
| ИГМ-11-03-X | сероводород (H2S) | |
| ИГМ-11-04-X | 45 | |
| ИГМ-11-05-X | диоксид серы (SO2) | 30 |
| ИГМ-11-06-X | 40 | |
| ИГМ-11-07-X | оксид азота (NO) | |
| ИГМ-11-08-X | диоксид азота (NO2) | 30 |
| ИГМ-11-09-X | аммиак (NH3) | 40 |
| ИГМ-11-10-X | 90 | |
| ИГМ-11-11-X | водород (H2) | 60 |
| ИГМ-11-12-X | цианистый водород (HCN) | 70 |
| ИГМ-11-13-X | метанол (CH3OH) | 200 |
| ИГМ-11-14-X | этанол (C2H6O) | 30 |
| ИГМ-11-15-X | фтороводород (HF) | 90 |
