Серийно выпускаемый газоанализатор одноканальный стационарный IGAS IR применяется для непрерывного мониторинга концентрации газов в смесях с воздухом, азотом или другими инертными газами с последующей передачей полученных данных на внешние устройства по цифровому каналу связи.
Завод-изготовитель несёт гарантию полного соответствия одноканального стационарного газоанализатора IGAS IR заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.
Принцип действия и конструктивные особенности
В основе работы газоанализаторов IGAS IR лежит недисперсионный инфракрасный (NDIR) метод, который обеспечивает высокую точность и селективность определения концентрации целевых компонентов. Отбор пробы осуществляется диффузионным способом, что исключает необходимость использования дополнительных насосов и упрощает эксплуатацию прибора.

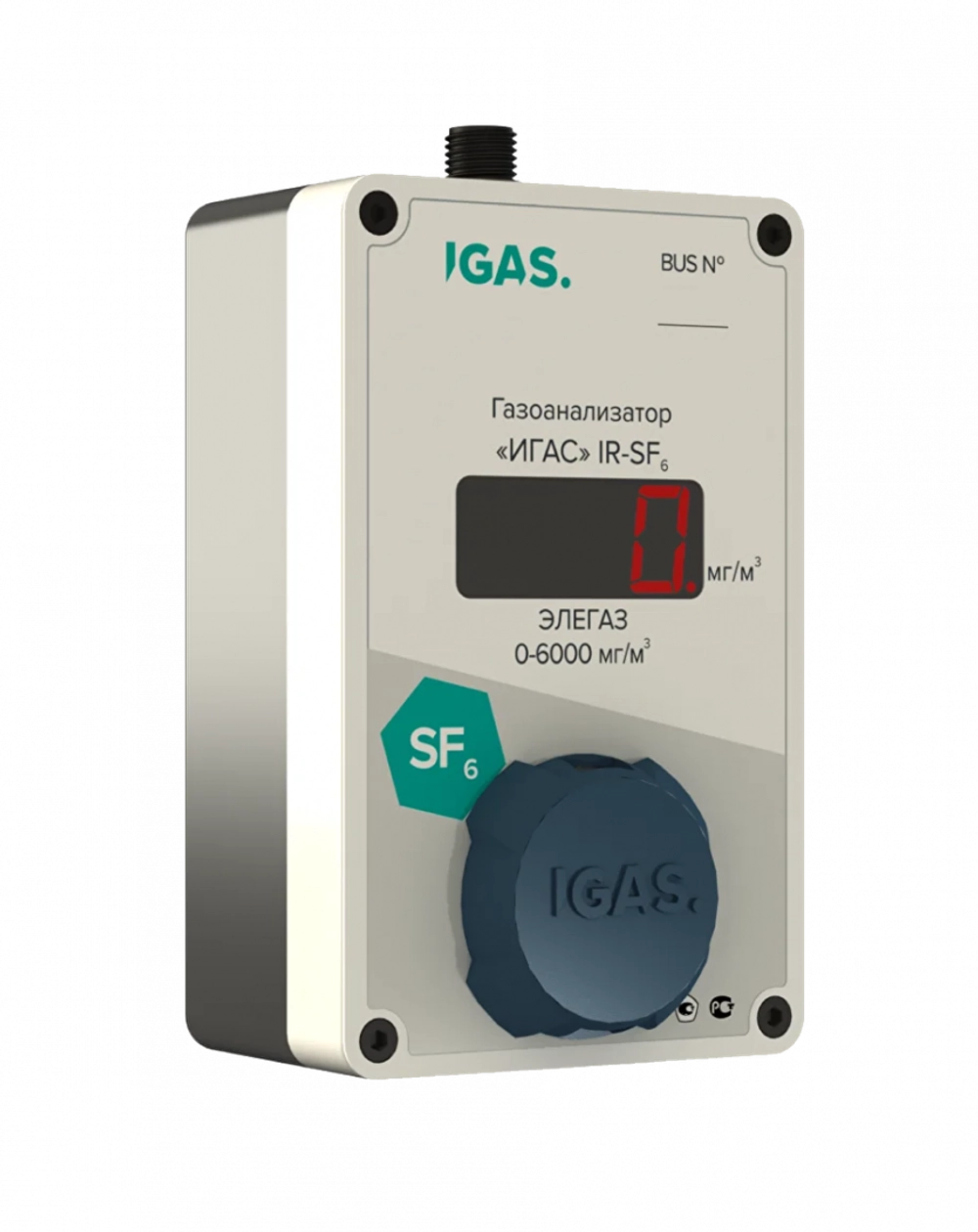

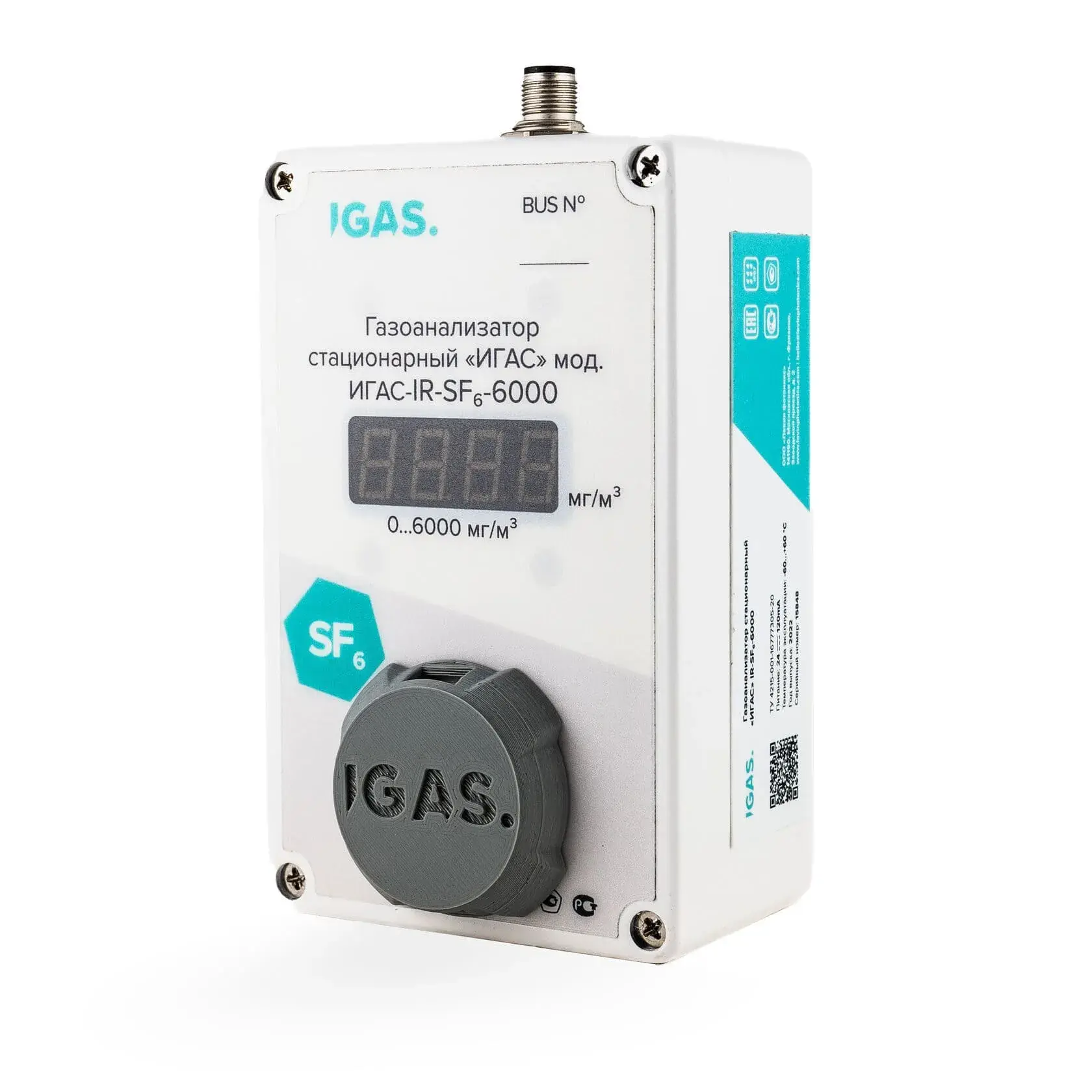

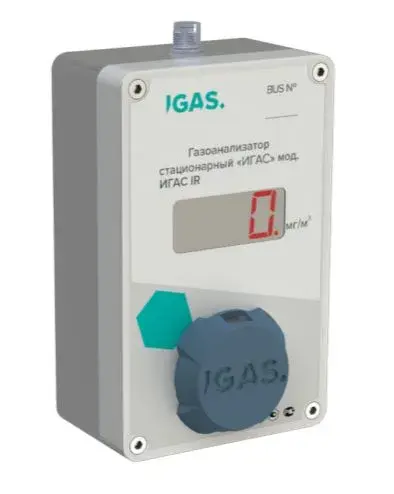

Устройство представляет собой одноблочный модуль в герметичном металлическом корпусе из алюминия Д16Т с порошковым покрытием. Такой корпус гарантирует защиту внутренних электронных и оптических компонентов от механических повреждений, коррозии и воздействия агрессивных сред. На лицевой панели установлен светодиодный дисплей для индикации текущих показаний и состояния прибора, а также отверстие для диффузионного ввода анализируемой среды, защищённое сменным фильтром.
Степень защиты корпуса высокая, соответствует IP67.
Прибор выпускается в 16 различных модификациях, в зависимости от определяемого вещества.
Технологические преимущества
Микропроцессорная технология обеспечивает интеллектуальное управление работой прибора и предоставляет ряд важных преимуществ:
- Автоматическое обнаружение неисправностей с индикацией состояния и передачей информации по цифровому интерфейсу.
- Режим калибровки с отключением сигнализации на центральном контроллере в период технического обслуживания прибора.
- Возможность проведения калибровки одним человеком существенно экономит время и ресурсы.
- Температурная компенсация, обеспечивающая стабильность измерений при изменении окружающей температуры.
- Программируемый пользователем измерительный диапазон для адаптации к конкретным задачам.
Интерфейсы и выходные сигналы
Прибор оснащён интерфейсом RS-485 с защитой до 75 В и поддержкой протокола MODBUS RTU для совместного взаимодействия с существующими системами автоматизации и диспетчеризации.
Для обслуживания газоанализаторов IGAS IR служит специализированное ПО IGAS Toolbox, позволяющее получать полную информацию о состоянии прибора, проводить удалённую калибровку и настройку, а также просматривать линеаризованные характеристики для конкретных газов.
Газоанализатор IGAS IR внесён в Госреестр средств измерений Российской Федерации.
Межповерочный интервал – 1 год.
Метрологические характеристики модификаций газоанализатора
| Модификация | Определяемый компонент | Диапазон измерений массовой концентрации определяемого компонента |
|---|---|---|
| IR- SF6-6000 | Гексафторид серы (SF6) | 0 ... 6000 мг/м3 |
| IR- SF6-12000 | 0 ... 12000 мг/м3 | |
| IR-R134a-4240 | 1,1,1,2-тетрафторэтан (R-134а) [C2H2F4] | 0 ... 4240 мг/м3 |
| IR-R134a-8480 | 0 ... 8480 мг/м3 | |
| IR-R125-4990 | Пентафторэтан (R-125) [C2HF5] | 0 ... 4990 мг/м3 |
| IR-R125-9980 | 0 ... 9980 мг/м3 | |
| IR-R22-3600 | Хлордифторметан (R-22) [CHClF2] | 0 ... 3600 мг/м3 |
| IR-R22-7200 | 0 ... 7200 мг/м3 | |
| IR-R113a-7790 | 1,2,2-трихлортрифторэтан (R-113) [C2Cl3F3] | 0 ... 7790 мг/м3 |
| IR-R113a-15580 | 0 ... 15580 мг/м3 | |
| IR-R12-251 | Дихлордифторметан (R-12) [CCl2F2] | 0 ... 251 мг/м3 |
| IR-R12-503 | 0 ... 503 мг/м3 | |
| IR-R227-7070 | 1,1,1,2,3,3,3-гептафторпропан (R-227ea) [C3HF7] | 0 ... 7070 мг/м3 |
| IR-R227-35350 | 0 ... 35350 мг/м3 | |
| IR-R227-3583 | Фреон R407c (Хладон)1) | 0 ... 3583 мг/м3 |
| IR-R227-7165 | 0 ... 7165 мг/м3 |
Примечание: 1) - Смесь хладонов (по массе): R32 (CH2F5) – 23%, R125 (C2HF5) – 25 %, R134a (C2H2F4) – 52%.
