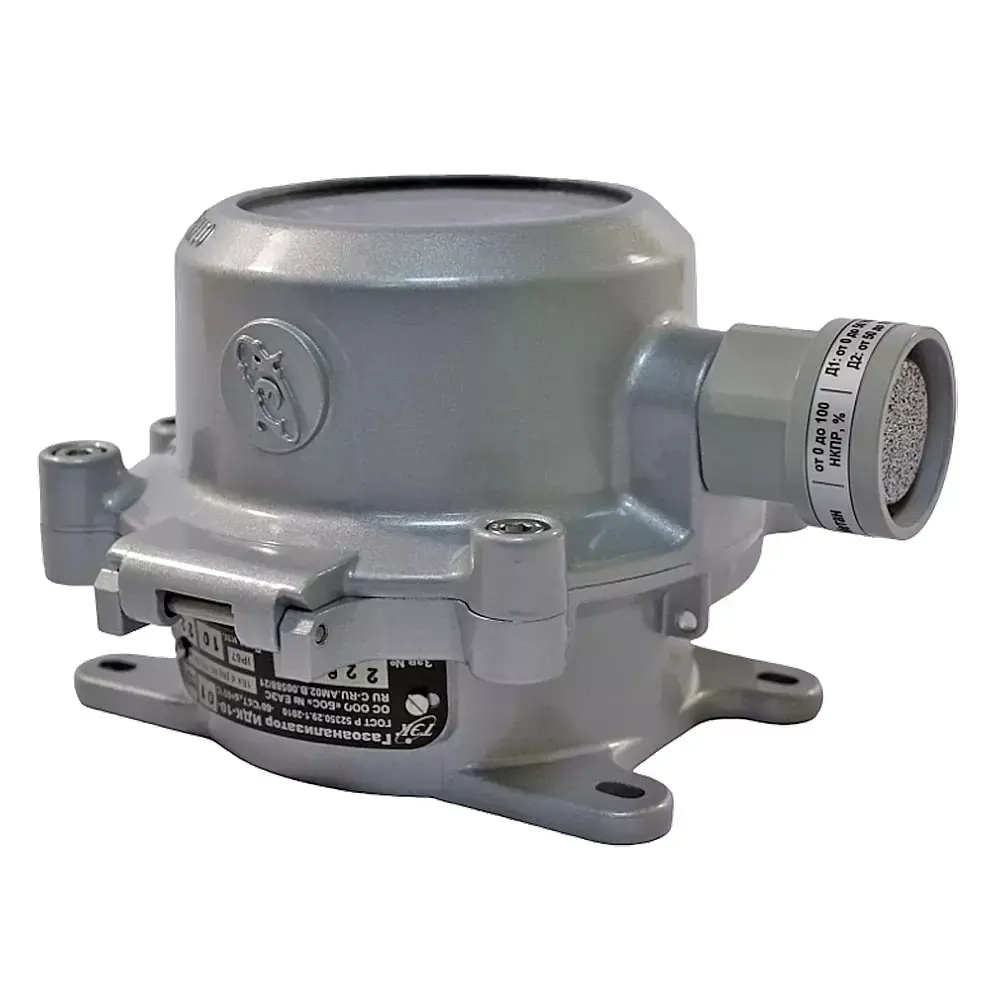

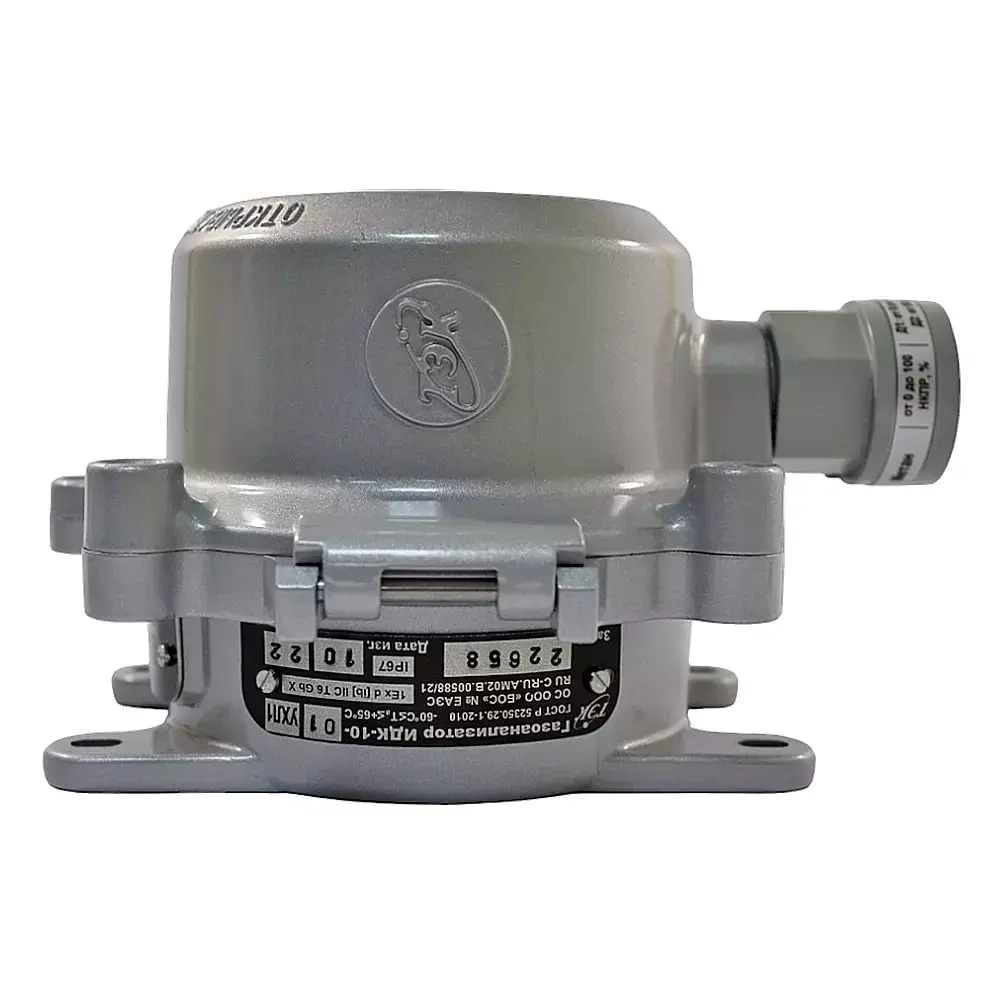

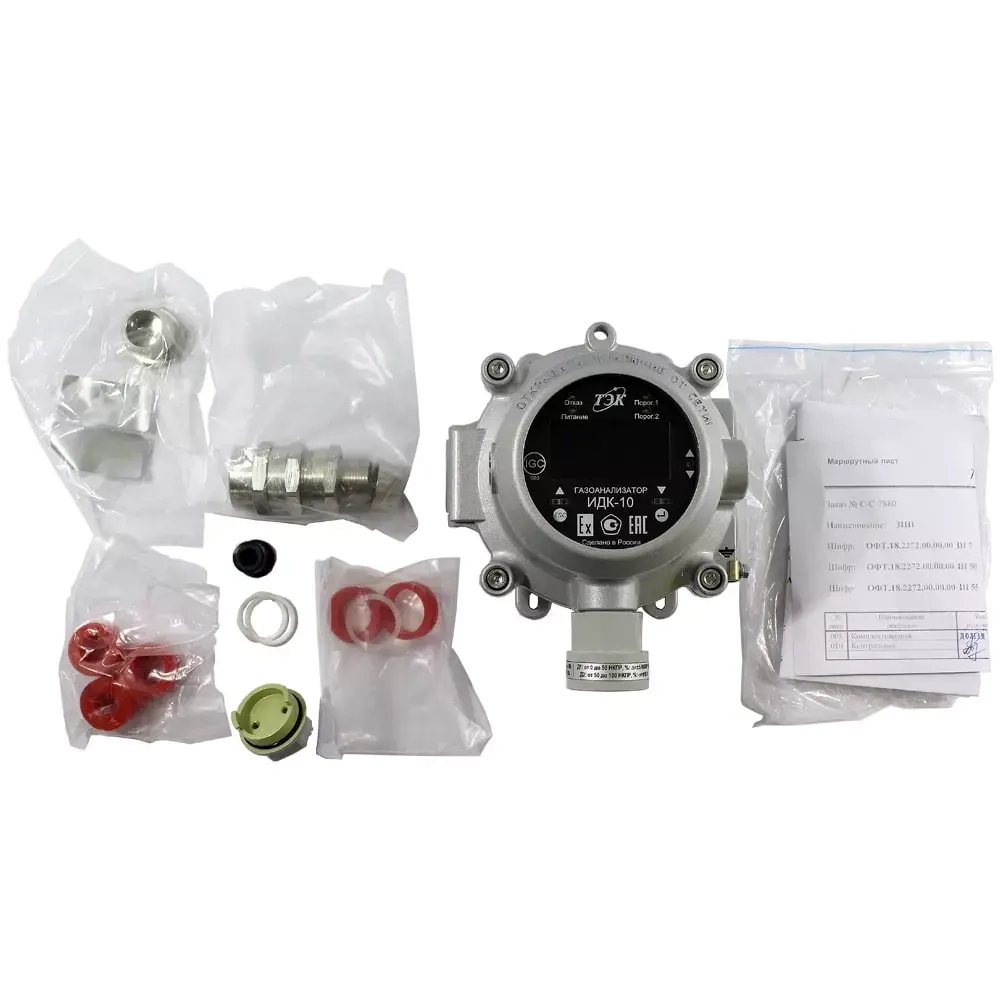

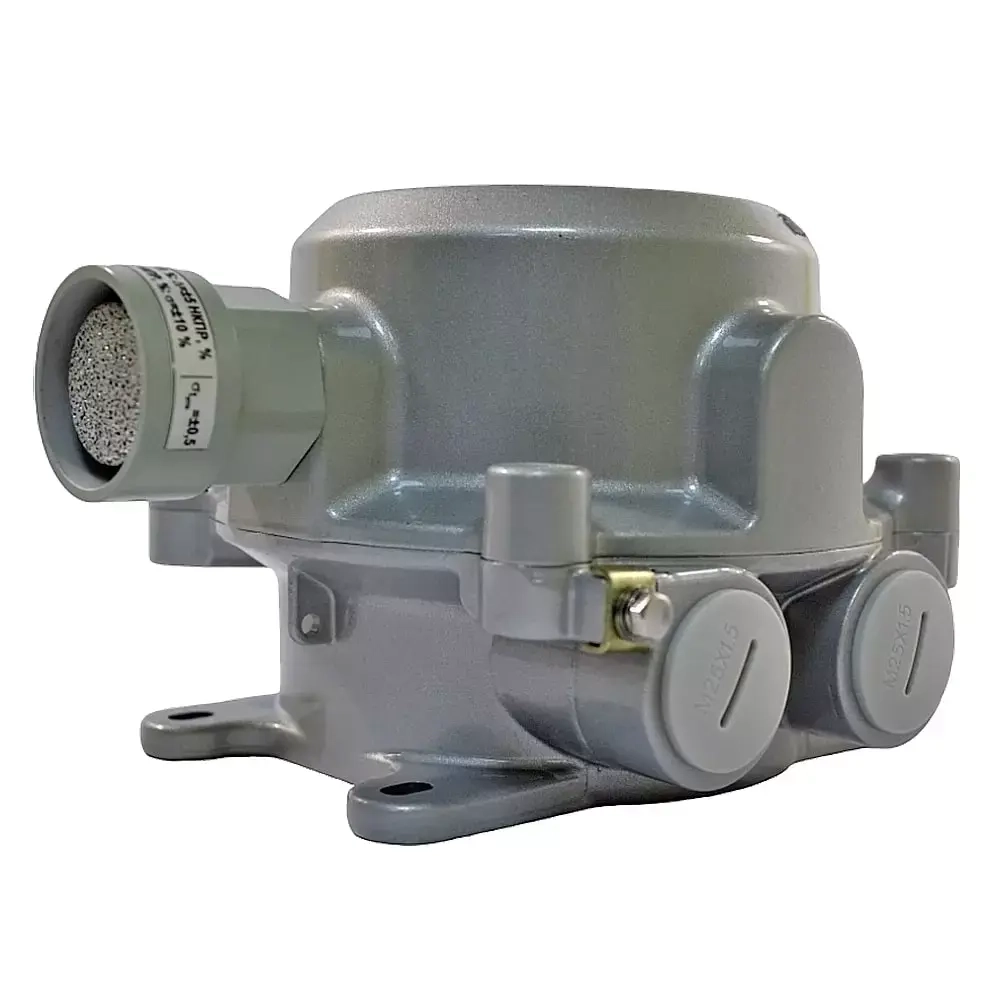

Серийно производимый стационарный газоанализатор ИДК-10-Х1 с оптическим инфракрасным датчиком предназначен для непрерывного контроля концентрации горючих газов и паров легковоспламеняющихся жидкостей в воздухе рабочей зоны.
Изготовлен во взрывозащищённом исполнении, в корпусе из алюминия или нержавеющей стали. Высокая степень защиты от внешних воздействий - IP 67. Устройство устанавливается в закрытых помещениях и на открытых пространствах.

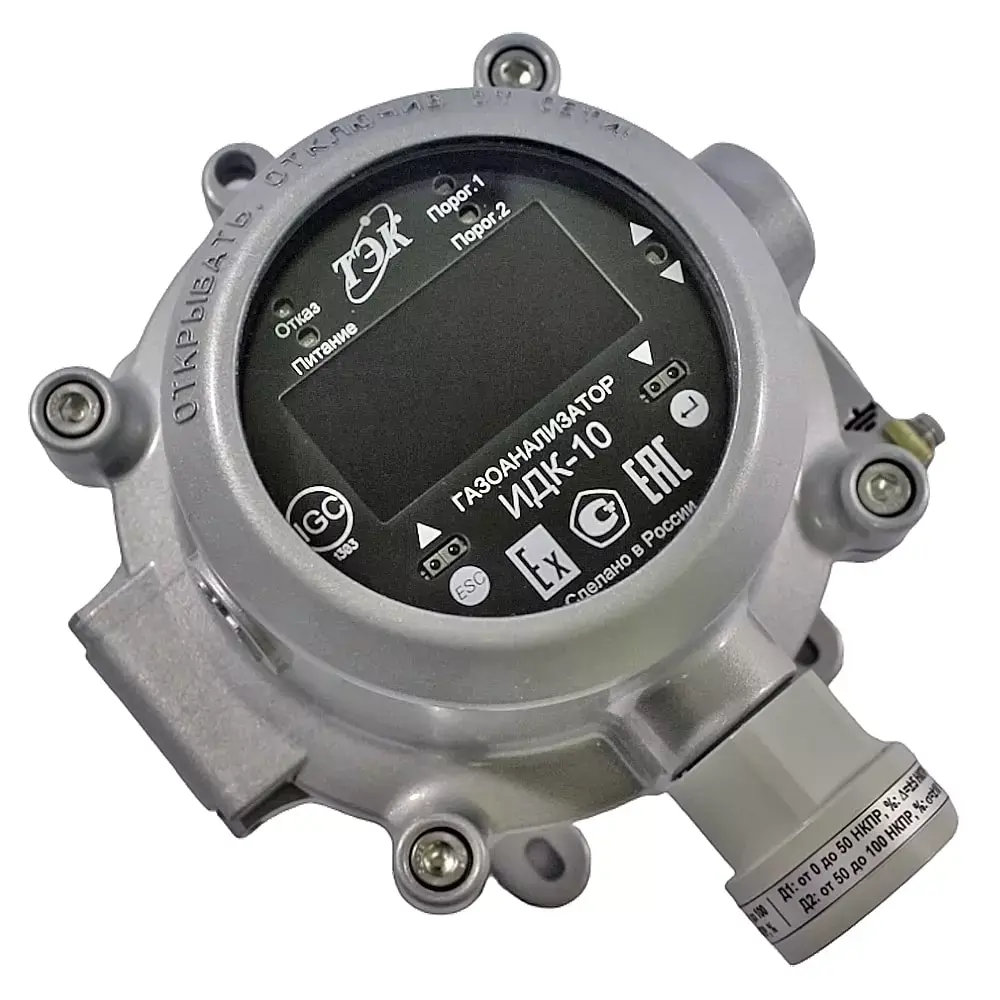

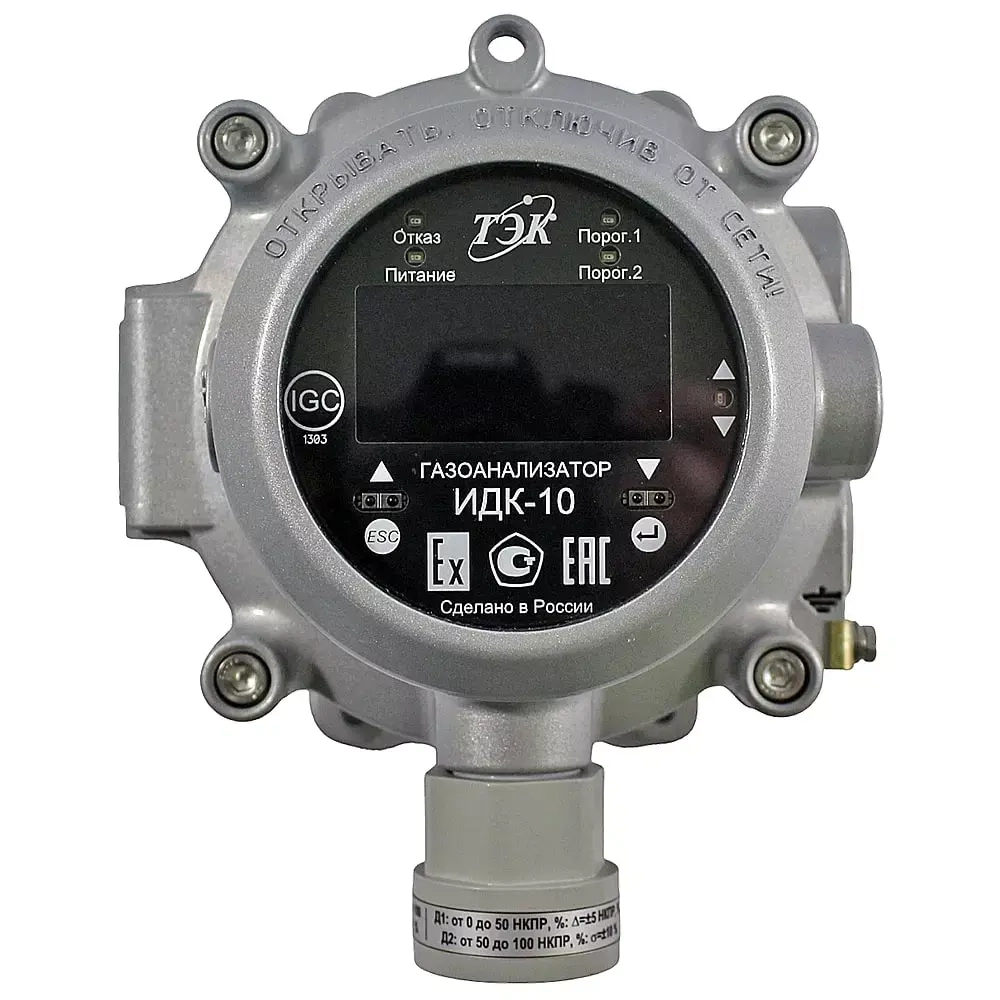

Газоанализатор имеет множество модификаций (более 20) в зависимости от определяемого компонента. По конструктиву может выпускаться как с дисплеем и кнопками управления, так и без них.
Прибор может эксплуатироваться совместно с светозвуковым оповещателем (поставляется по заказу).
Преимущества газоанализаторов ИДК-10-Х1:
- мгновенная реакция на присутствие анализируемого газа (менее 4 секунд);
- 2 варианта исполнения: УХЛ1 и ОМ1 (морское исполнение);
- эксплуатация во всех климатических зонах России;
- выходные сигналы: токовая петля 4-20 мА с интерфейсом HART, реле "сухой контакт", цифровой канал RS-485, радиоканал (WiFi);
- часы реального времени, непрерывная запись событий в архив (превышение и изменение ПДК, аварии, предупреждения и пр.) и его отправка по интерфейсу;
- функция тестирования токового сигнала 4-20 мА и релейных выходов;
- защищён от несанкционированного доступа паролем;
- нечувствителен к электромагнитным помехам, стабильная работа при скачках напряжения и в условиях повышенной влажности;
- автоматический обогрев сенсора и блока электроники;
- увеличенный срок гарантии - 5 лет (без учёта датчика);
- продолжительный срок службы - 15 лет.
Сферы применения:
- нефтеперерабатывающие заводы;
- объекты газовой отрасли;
- химические производства;
- предприятия теплоэнергетики.
Прибор внесён в Госреестр СИ РФ под №66741-17. Допущен к применению на территории Республики Казахстан, Республики Узбекистан. Имеет Сертификат типового одобрения Российского Морского Регистра Судоходства. Поставляется с прохождением первичной поверки.
Метрологические характеристики
Модификация газоанализатора |
Определяемый компонент |
Диапазон показаний содержания |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой погрешности |
|
абсолют- ной, % |
относитель- ной, % |
||||
ИДК-10-Х1-А1
|
Метан СН4),
|
от 0 до 100 % НКПР от 0 до 4,4 % об.д.) |
от 0 до 50 % НКПР включ. |
±3
|
-
|
св. 50 до 100 |
±5 |
- |
|||
ИДК-10-Х1-01
|
Метан СН4),
|
от 0 до 100 % НКПР от 0 до 4,4 % об.д. |
от 0 до 50 % НКПР включ. |
±5
|
-
|
св. 50 до 100 % НКПР |
-
|
±10
|
|||
ИДК-10-Х1-02
|
Этан C2Н6)
|
от 0 до 100 % НКПР от 0 до 2,4 % об. д. |
от 0 до 50 % НКПР включ. |
±5
|
-
|
св. 50 до 100 % НКПР |
- |
±10 |
|||
ИДК-10-Х1-A3
|
Пропан С3Н8)
|
от 0 до 100 % КПР от 0 до 1,7 % об.д. |
от 0 до 50 % НКПР включ. |
±3 |
- |
св. 50 до 100 % НКПР |
±5 |
- |
|||
ИДК-10-Х1-03
|
Пропан С3Н8)
|
от 0 до 100 % КПР от 0 до 1,7 % об.д. |
от 0 до 50 % НКПР включ. |
±5 |
- |
св. 50 до 100 % НКПР |
- |
±10 |
|||
ИДК-10-Х1-14 |
Толуол (С6Н5СН3) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 |
- |
ИДК-10-Х1-15 |
Оксид этиле- на |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 |
- |
ИДК-10- Х1-20 |
Диоксид уг- лерода (СО2) |
от 0,0 до 2,5 % (об. д.) |
от 0,0 до 2,5 (об. д.) |
±(0,1+ 0,01·Си) |
- |
ИДК-10-X1-21 |
Ацетон (CH3COCH3) |
от 0 до 100 % НКПР (от 0 до |
от 0 до 50 % НКПР |
±5 |
- |
Пары нефтепродуктов |
|||||
ИДК-10-X1-22 |
Бензин АИ-92 |
от 0 до 100 % |
от 0 до 50 % НКПР |
±5 |
- |
ИДК-10-X1-23 |
Бензин АИ-95 |
от 0 до 100 % |
от 0 до 50 % НКПР |
±5 |
- |
ИДК-10-X1-24 |
Топливо ди- |
от 0 до 100 % |
от 0 до 50 % НКПР |
±5 |
- |
ИДК-10-X1-25 |
Топливо для |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 |
- |
ИДК-10-X1-26 |
Бензин авиа- |
от 0 до 100 % |
от 0 до 50 % НКПР |
±5 |
- |
ИДК-10-X1-27 |
Уайт-спирит |
от 0 до 100 % |
от 0 до 50 % НКПР |
±5 |
- |
