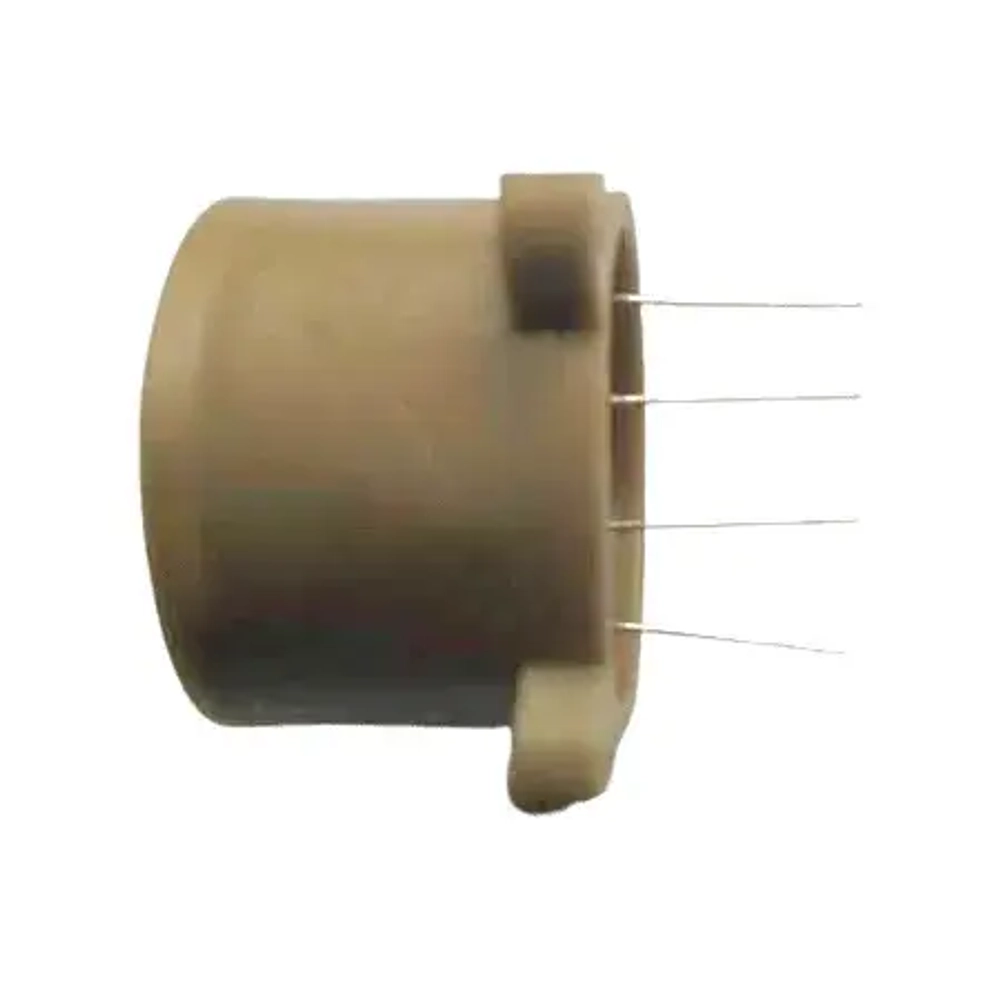

Серийно производимый датчик термохимический ИБЯЛ.413226.076 применяется для определения текущей концентрации горючих газов (метан, пропан, бутан) в окружающей среде.
Измерительная ячейка ИБЯЛ.413226.076 используется в качестве замены вышедшего из строя термохимического чувствительного элемента в стационарных газосигнализаторах старого образца СТГ-1-1, СТГ-1-2, СГГ-6М (исполнения в сером корпусе, выпускавшиеся до 08.2011 г.).
В составе термохимического датчика находятся рабочий измерительный элемент и сравнительный элемент, установленные на непроводящем электричество основании.
Измерительный элемент содержит катализатор, реагирующий на определяемый газ. При контакте с газом происходит химическая реакция, которая выделяет тепло, изменяя тем самым температуру элемента. Повышение температуры приводит к изменению электрического сопротивления элемента, что и является измеряемым сигналом.
Сравнительный элемент используется для компенсации влияния изменений температуры окружающего воздуха, на измерения, тем самым повышая точность и надёжность датчика.
Диэлектрическое основание обеспечивает механическую поддержку для элементов и электрическую изоляцию между ними.
Для соединения датчика с электронной измерительной платой используются 4 выводных контакта. Плата обрабатывает сигнал от чувствительных элементов.
