Применяется для преобразования довзрывоопасных концентраций (ДВК) суммы горючих газов (Ex) в электрический сигнал, пропорциональный тепловому эффекту при термохимической реакции во время выгорания контролируемого компонента на измерительном чувствительном элементе.

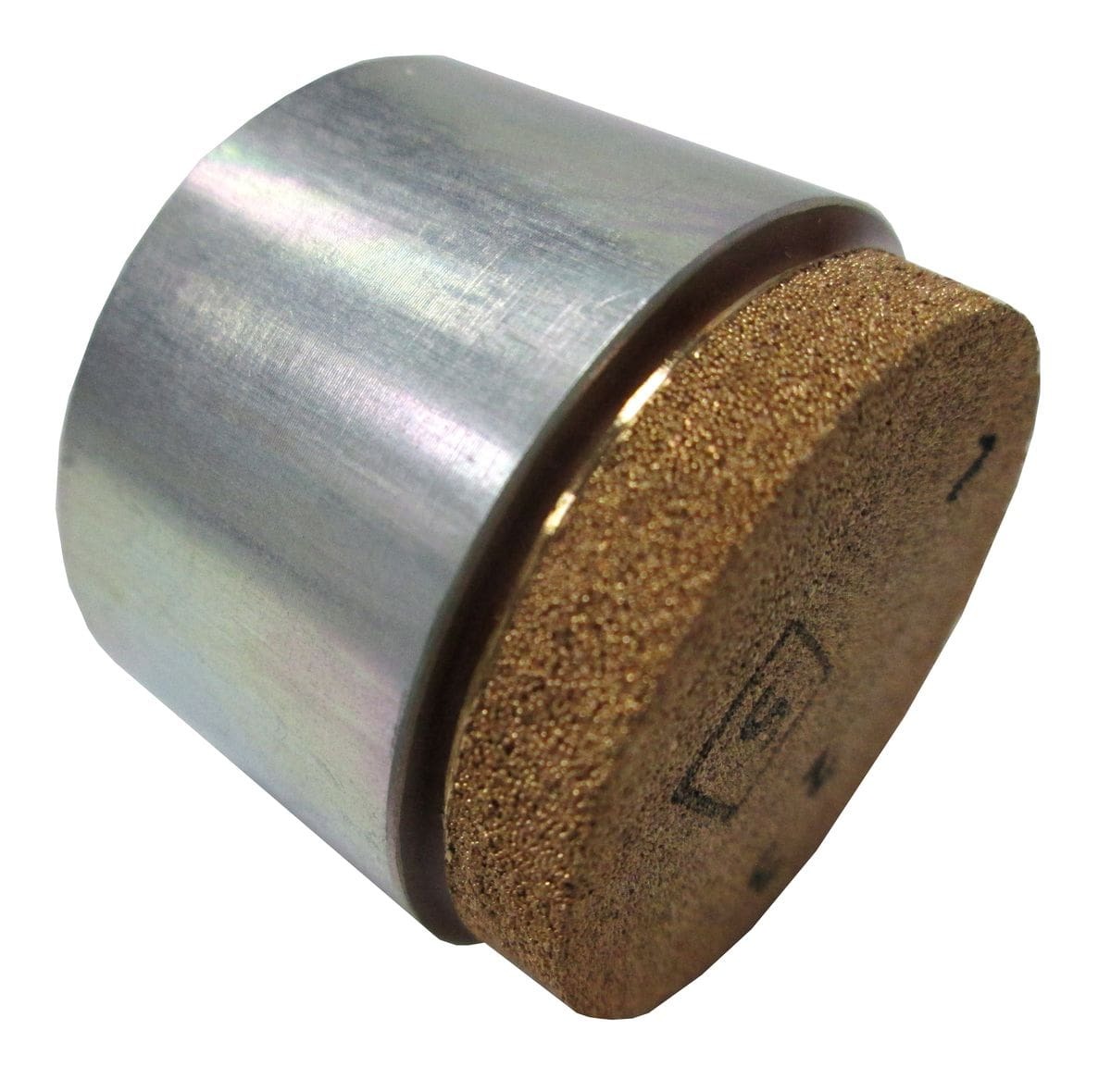

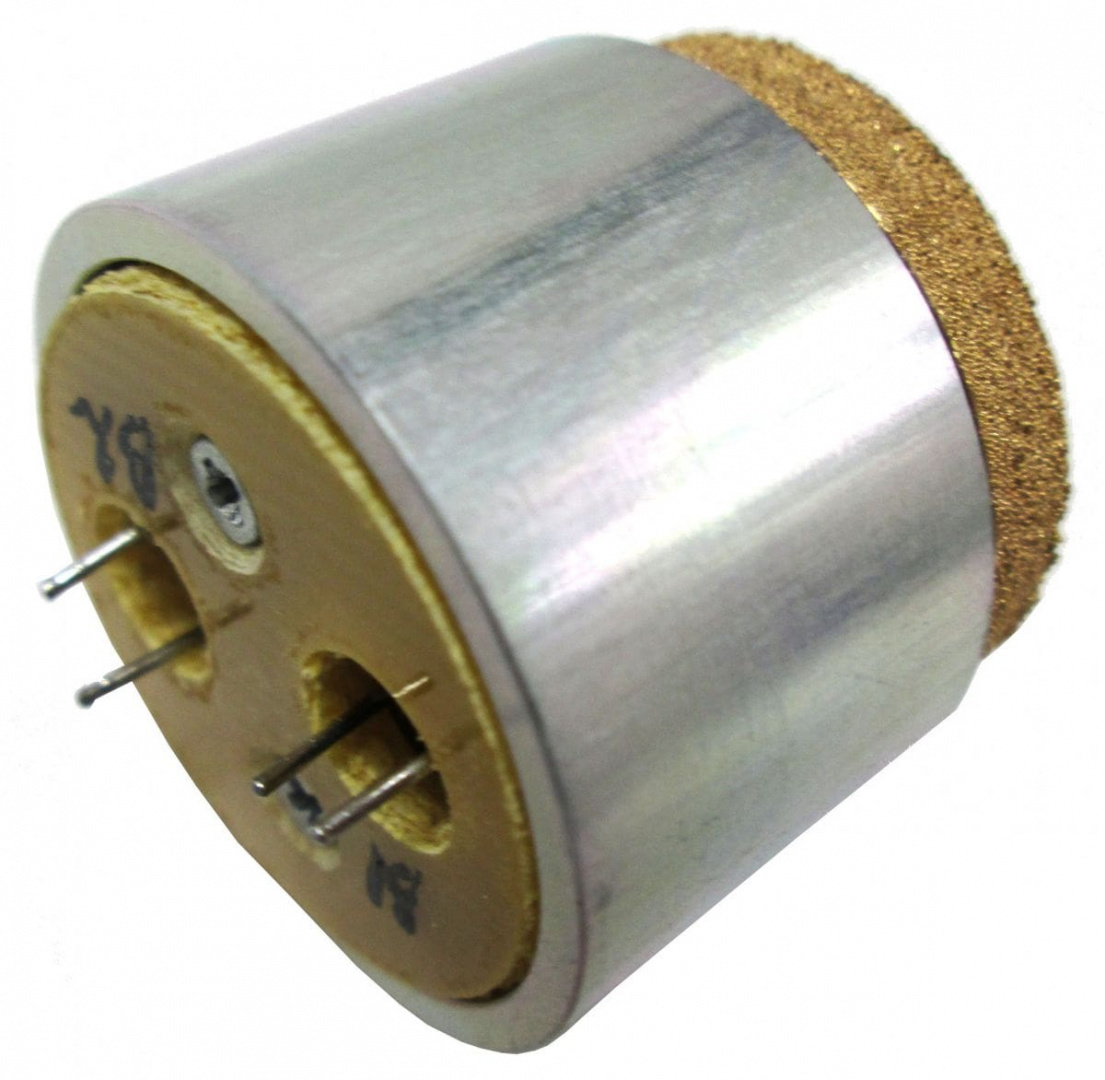

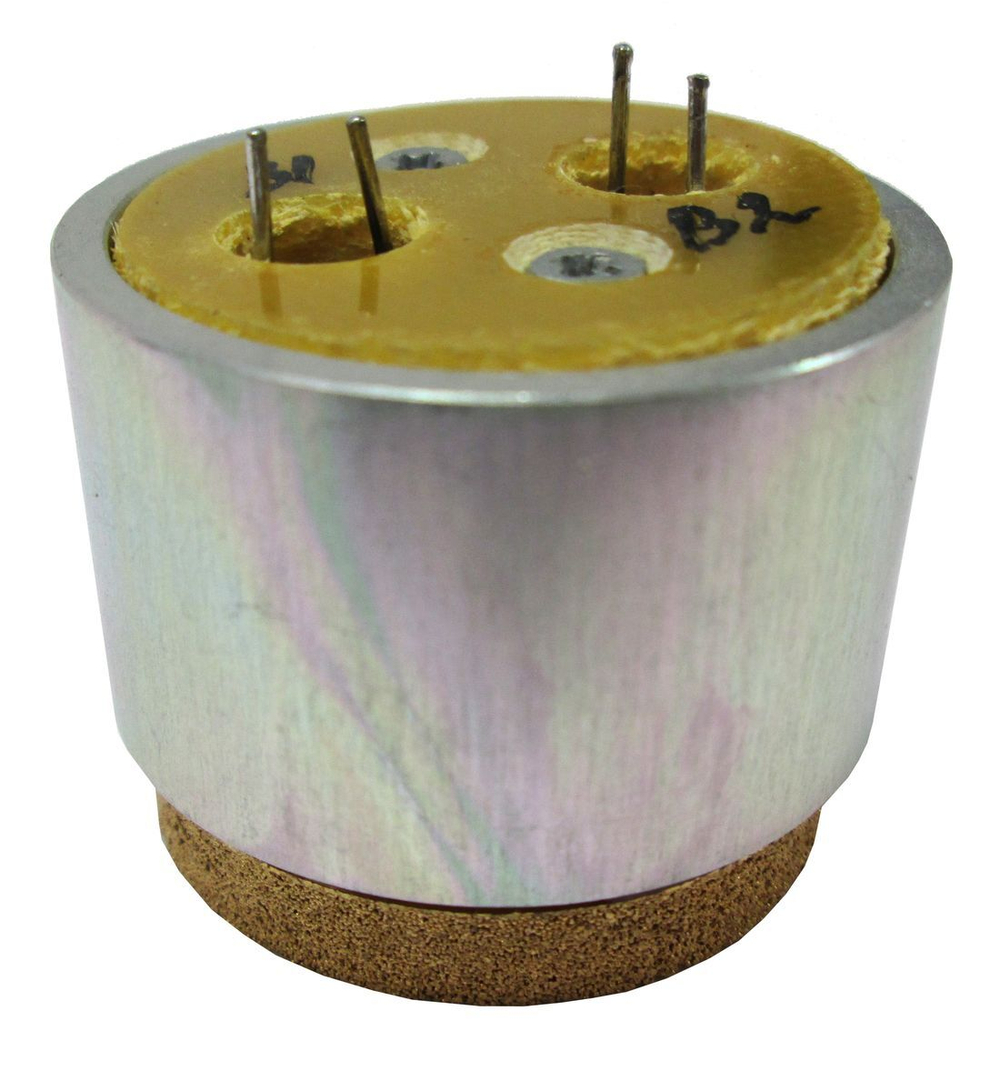

ТХД ИБЯЛ 413226.065 (чертёжный номер в упаковке - ИБЯЛ 413226.092) является основным измерительным преобразователем, входящим в состав датчиков сигнализаторов термохимических ДАТ-М.
Газочувствительный датчик (сенсор) имеет два децимальных номера (два разных обозначения, но являются одним и тем же сенсором):
- в упаковке - ИБЯЛ.413.226.092;
- без упаковки - ИБЯЛ.413.226.065.
Область применения
Термохимический сенсор (ячейка) требуется при замене выработавшего свой ресурс датчика горючих газов на новый в следующих случаях:
- выходной сигнал постоянного тока меньше 3 мА и на дисплее газоанализатора отображается сообщение «-ЧЭ-»;
- невозможно откорректировать чувствительность ДАТ-М по поверочной газовой смеси №3 и на дисплее выдаётся сообщение «-НЧ-».
Принцип действия
В основе работы газочувствительного датчика лежит метод термохимического измерения, в котором при выгорании горючей газовой смеси на поверхности измерительного чувствительного элемента (ИЧЭ) возникает тепловой эффект. При окислении температура измерительного ЧЭ увеличивается пропорционально содержанию Ex в воздухе измеряемой рабочей области.
Для компенсации внешних воздействующих факторов (влажность, низкие/высокие температуры) сенсор имеет сравнительный чувствительный элемент (СЧЭ), не изменяющий своей температуры.
