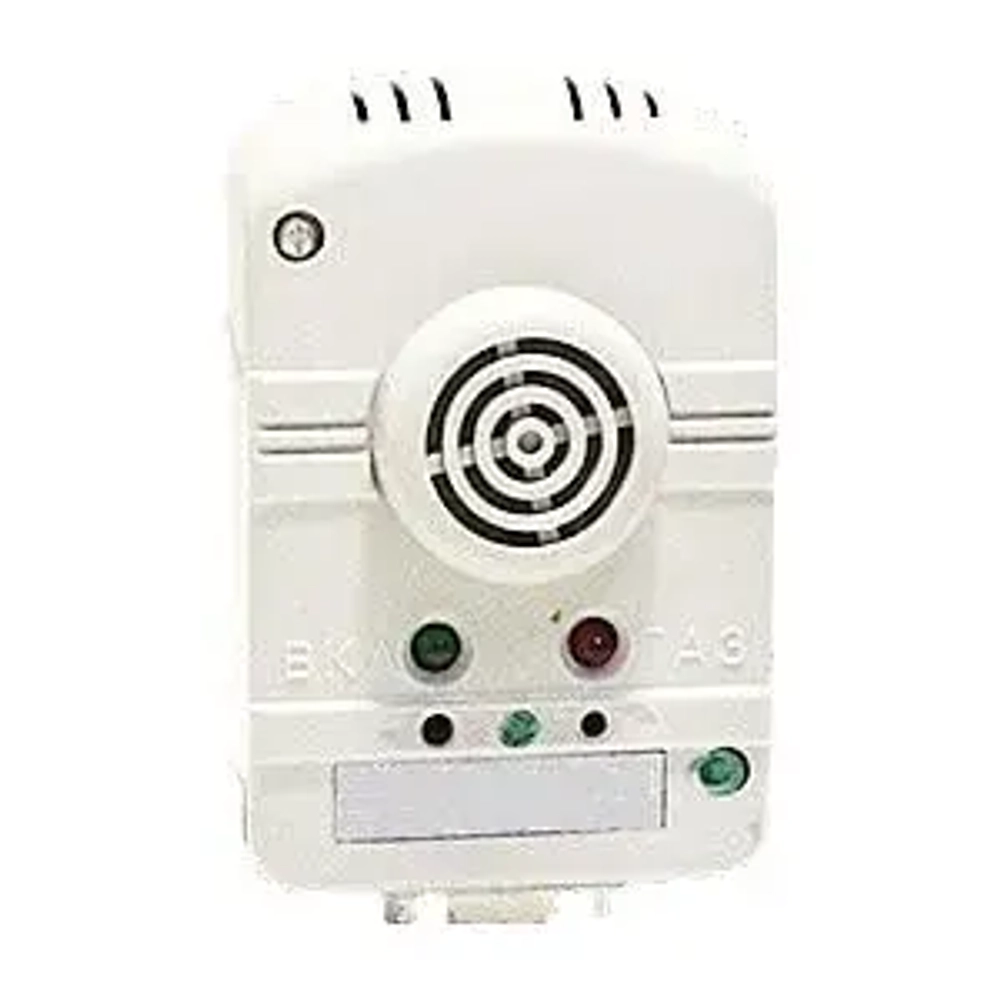

Серийно производимый термохимический блок датчика ИБЯЛ.413216.027 применяется для мониторинга содержания горючего газа (метана или пропан-бутановой смеси) в воздухе окружающей среды взрывобезопасных помещений.
Датчик ИБЯЛ.413216.027 не имеет взрывонепроницаемой оболочки.
Работает в составе газосигнализаторов серии СТГ-1 старого образца СТГ-1-1Д10 (в), СТГ-1-1Д10 (о), СТГ-1-2Д10 (в) и СТГ-1-2Д10 (о), а также серии СГГ-6М СГГ-6М-П10, СГГ-6М-В10, СГГ-6М-П10Н и СГГ-6М-П10С. Все газоаналитические устройства выполнены в сером корпусе.
В настоящее время вместо вышеуказанных приборов производятся новые модели СТГ-1 и СГГ-6М, изготовленные в чёрном корпусе.
Конструкция БД ИБЯЛ.413216.027 состоит из нескольких основных компонентов:
- термохимический датчик;
- 1 зелёный индикатор «ВКЛ»;
- 1 красный индикатор «ГАЗ»;
- резистор регулировки порога срабатывания;
- контрольные гнёзда (2 шт.);
- корпус;
- электронная плата.
БД использует термохимический принцип для обнаружения горючих газов. Когда горючий газ попадает на поверхность ЧЭ датчика, происходит реакция окисления с выделением тепла.
Выделяемое тепло пропорционально концентрации газа в проверяемом воздухе производственных помещений. Датчик преобразует тепловой сигнал в электрический ток, который усиливается и сравнивается с пороговым значением. При выходе концентрации газа за допустимые пределы загорается красный индикатор "ГАЗ".
