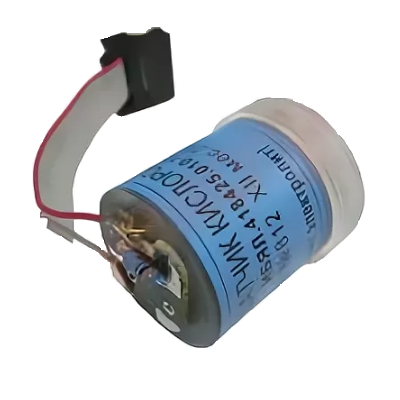

Серийно производимый электрохимический датчик кислорода ИБЯЛ305649.040-14 (в упаковке ИБЯЛ418425.010-17) применяется для мониторинга действующих концентраций кислорода (О2) в проверяемом воздухе коммунально-бытовых помещений, рабочих зон производственных предприятий и замкнутых пространств.
Кислородный датчик ИБЯЛ305649.040-14 используется для совместной работы с серийными стационарными газоанализаторами ДАХ-М-01-O2-10, ДАХ-М-01-O2-30 и СТГ-3-O2, СТГ-3-И-O2.
Датчик состоит из следующих компонентов:
- позолоченный электрод, который играет роль рабочего электрода в процессе измерения;
- свинцовый электрод, необходимый для проведения реакции в датчике;
- газовая камера, где происходит взаимодействие анализируемого газа с датчиком;
- плата, на которой расположены элементы управления и обработки сигнала;
- камера с электролитом, обеспечивающая условия для электрохимической реакции;
- крышка, защищающая внутренние компоненты от внешних воздействий;
- мембрана, через которую проходит анализируемый газ;
- фторопластовая трубка, используемая для подачи газа в датчик;
- калиброванное входное отверстие для правильного проникновения анализируемого газа;
- выводные контакты, через которые передается сигнал на усилитель и микроконтроллер для последующей обработки и отображения данных.
Принцип действия данного датчика заключается в использовании метода электрохимического измерения. После прохождения контролируемого газа сквозь газопроницаемую мембрану датчика и его контакта с рабочим электродом идёт реакция восстановления кислорода с образованием электронов.
Сенсор вырабатывает электрический ток, который пропорционален количеству O2 в контролируемом воздухе. Сигнал с измерительного электрода подаётся на усилитель, потом – на микроконтроллер для превращения сигнала в цифровую форму и последующего вывода на дисплей газоанализатора.
