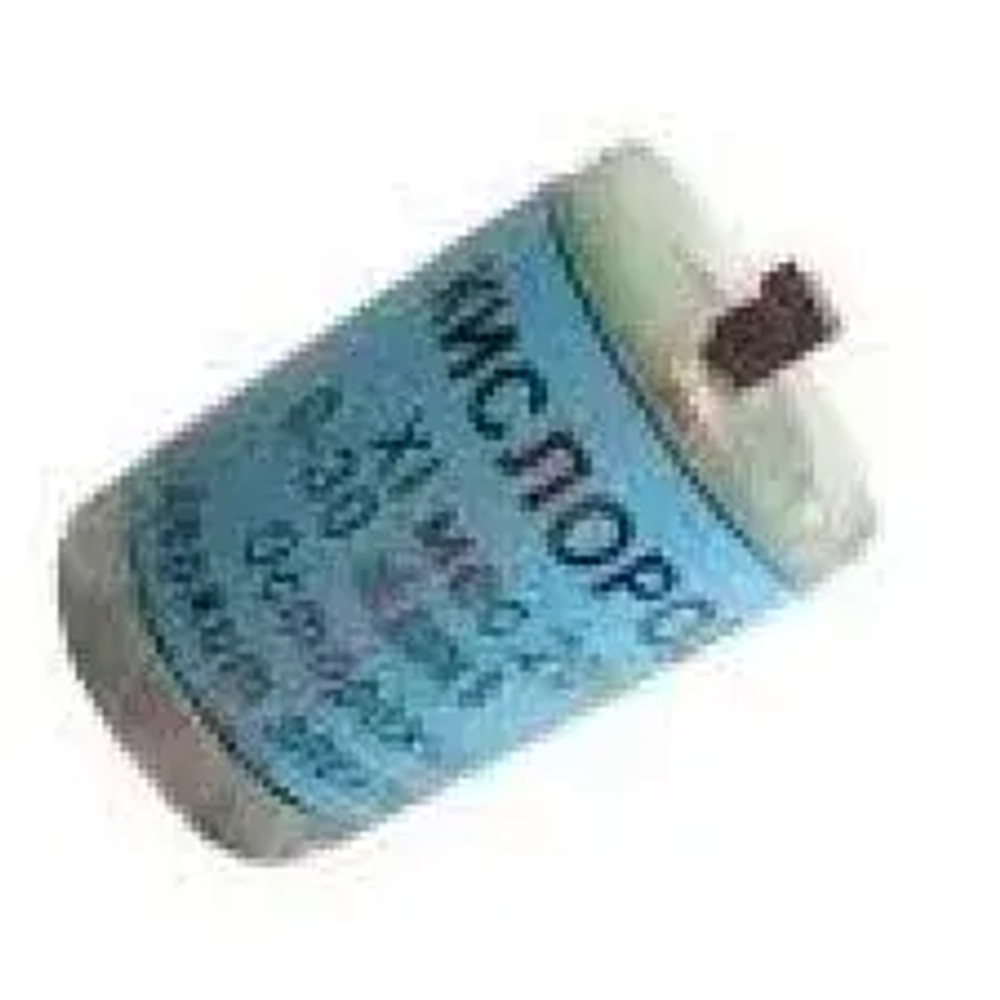

Серийно изготавливаемый электрохимический датчик ИБЯЛ.305649.040-11 (в упаковке - ИБЯЛ.418425.010-15) применяется для контроля содержания кислорода (O2) в проверяемой воздушной среде.
Используется для установки в серийные приборы АНКАТ-7664М, АНКАТ-7664М-01, АНКАТ-7664М-02, АНКАТ-7664М-04 и АНКАТ-7664М-11, производство который в настоящее время прекращено. Газоанализаторы заменены на новую серию взрывозащищённых портативных газоанализаторов Анкат-7664Микро.
Датчик устанавливается в специальном отсеке датчиков газоанализатора и соединяется с платой при помощи разъёма.
Датчик ИБЯЛ.305649.040-11 состоит из следующих компонентов:
- позолоченный электрод, который играет роль рабочего электрода в процессе измерения;
- свинцовый электрод, необходимый для проведения реакции в датчике;
- газовая камера, где происходит взаимодействие анализируемого газа с датчиком;
- плата, на которой расположены элементы управления и обработки сигнала;
- камера с электролитом, обеспечивающая условия для электрохимической реакции;
- крышка, защищающая внутренние компоненты от внешних воздействий;
- мембрана, через которую проходит анализируемый газ;
- фторопластовая трубка, используемая для подачи газа в датчик;
- калиброванное входное отверстие для правильного проникновения анализируемого газа;
- выводные контакты, через которые передается сигнал на усилитель и микроконтроллер для последующей обработки и отображения данных.
Принцип работы сенсора заключается в электрохимическом реагировании на кислород: при контакте с активной поверхностью сенсора кислород восстанавливается, что приводит к выделению электронов. В результате этой реакции вырабатывается электрический сигнал, пропорциональный количеству кислорода в анализируемом воздухе.
