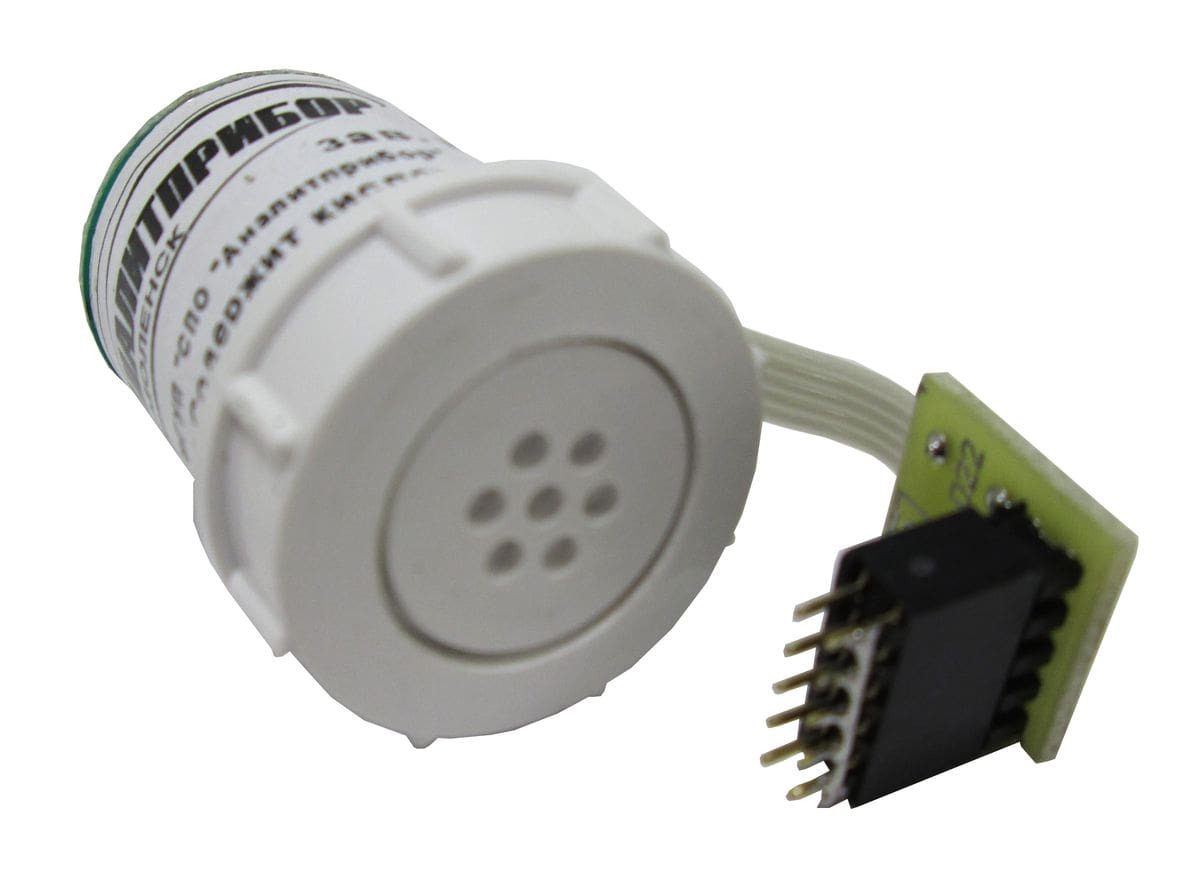

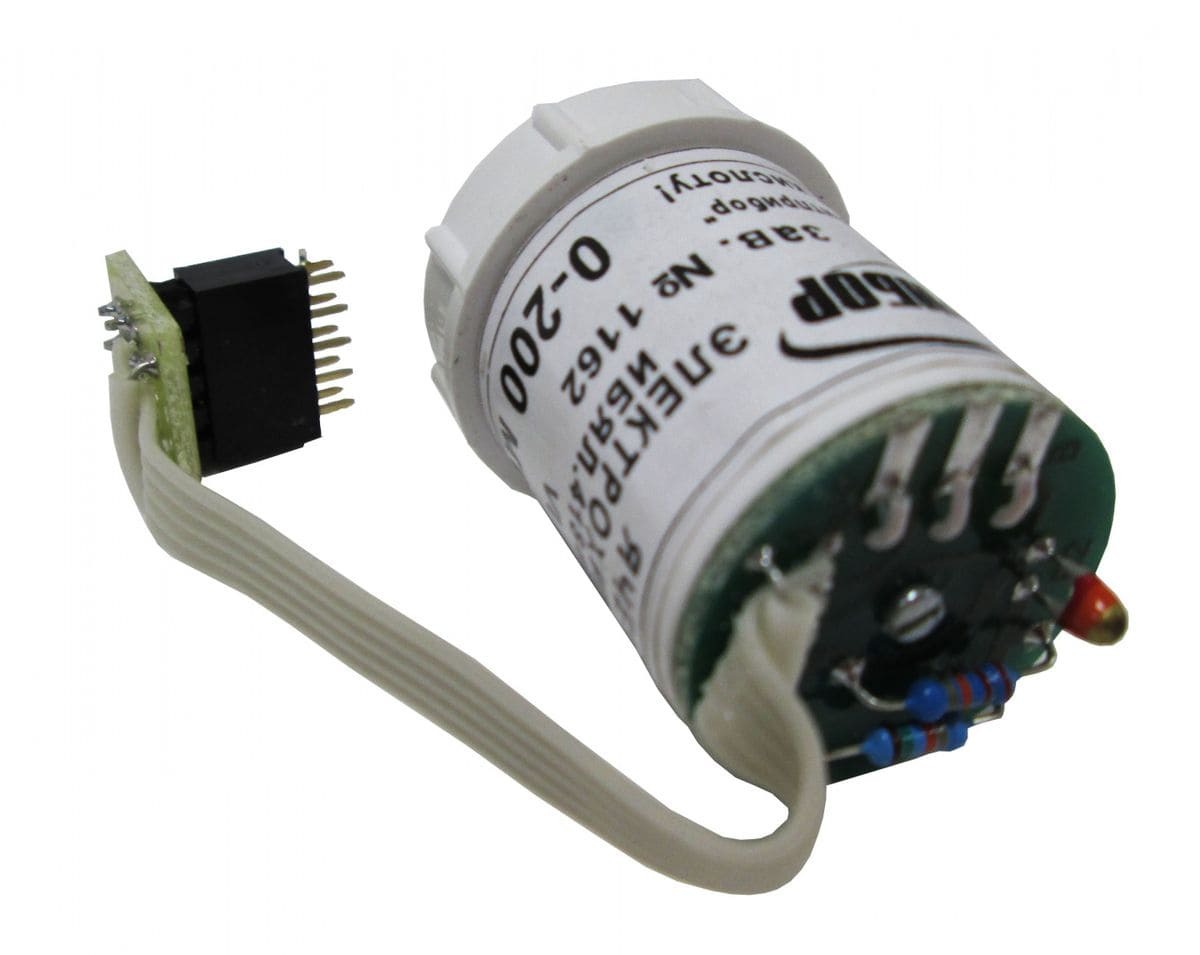

ИБЯЛ.305649.035-40 ячейка электрохимическая на угарный газ (CO) в упаковке (ИБЯЛ.418425.035-40) для СОУ-1, СТГ-1 (в сером корпусе)

Предназначена для преобразования величины концентрации угарного газа CO (в мг/м³) в величину электрического сигнала, пропорциональную концентрации измеряемого газа в воздухе рабочей зоны.
Трёхэлектродная электрохимическая ячейка (ЭХЯ) ИБЯЛ418425.035-40 является чувствительным элементом электрохимического датчика (ЭХД), входящего в состав приборов: СОУ-1 и СТГ-1.

Сигнализаторы СОУ-1 и СТГ-1 (в сером корпусе) выпускались до 08.2011 года и были заменены на современные сигнализаторы СОУ-1 и СТГ-1 (в чёрном корпусе), но серийное производство электрохимических ячеек на оксид углерода продолжается и в настоящее время.

После 08.2011 года начали выпускаться новые ячейки (плата с микросхемой) для сигнализаторов СОУ-1 и СТГ-1 (в чёрном корпусе) – ИБЯЛ.305649.035-83 (ИБЯЛ.418425.035-105).

Электрохимическая ячейка в упаковке имеет 2 чертёжный номера (обозначают один и тот же датчик):
- ИБЯЛ.418425.035-40;
- ИБЯЛ.305649.035-40.

Состав и принцип действия ячейки

В состав сенсора входит:
- рабочий электрод;
- сравнительный электрод;
- вспомогательный электрод;
- газовая камера;
- камера с электролитом;
- диафрагма;
- мембрана;
- калиброванное входное отверстие;
- выводные контакты.

Сенсоры не подлежат сертификации, не являются средством измерения, т.к. они представляют собой запасные части и не внесены в Госреестр средств измерений.

Область применения

Данный сенсор необходим в случае выхода из строя ячейки, выработавшей свой рабочий ресурс, для дальнейшей замены его на новую ЭХЯ в сигнализаторах СТГ-1 и СОУ (в сером корпусе).

Температурная зависимость фоновых токов
