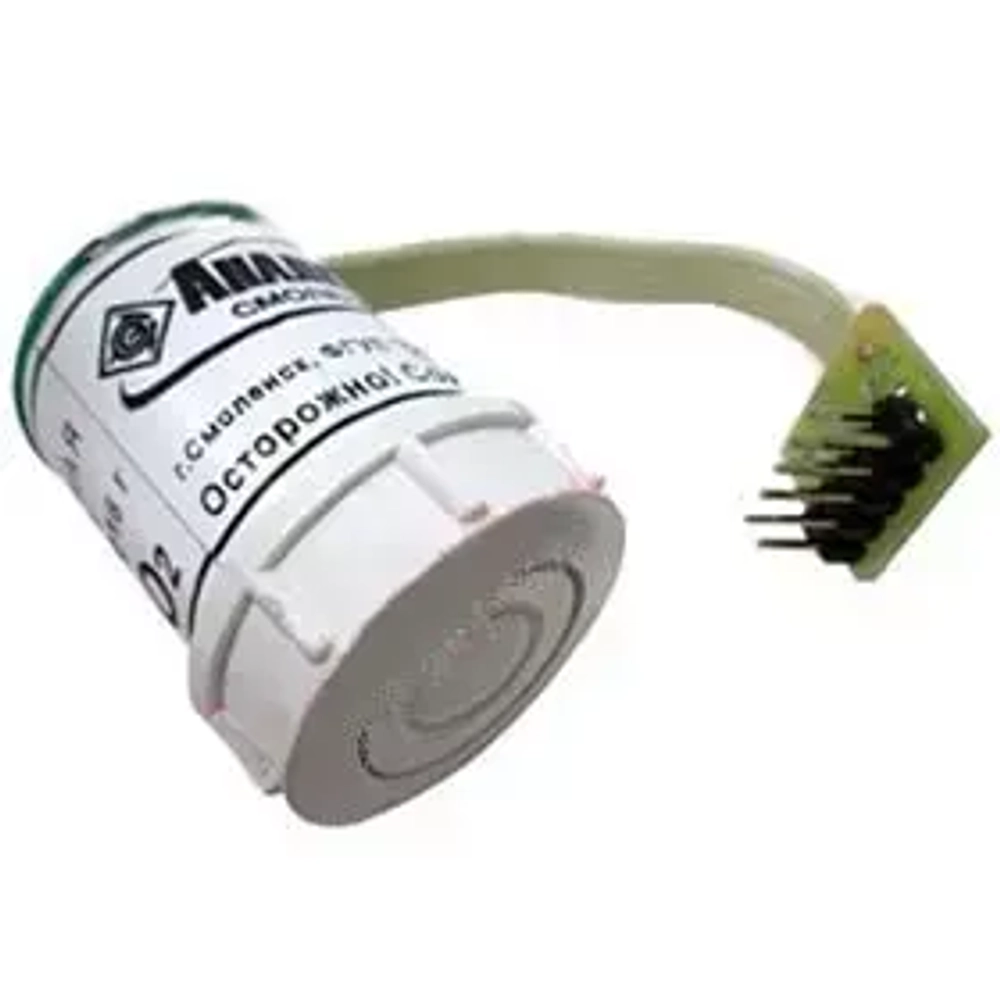

Серийно производимая электрохимическая ячейка ИБЯЛ.305649.035-35 (в упаковке ИБЯЛ.418425.035-27) применяется для контроля концентрации хлористого водорода (HCl) в воздухе окружающей среды.
Принцип работы датчика основан на электрохимическом методе: при прохождении хлороводорода сквозь пористую мембрану и попадания на поверхность измерительного электрода, идёт окислительно-восстановительная реакция с высвобождением электронов. В результате этой реакции датчик генерирует электрический ток, пропорциональный содержанию HCl в измеряемом воздухе.
Сформированный токовый сигнал корректируется усилителем для учёта изменений температуры и фоновых токов. Затем сигнал усиливается и калибруется для точной настройки чувствительности устройства, после чего он преобразуется в стандартный токовый сигнал (4 - 20) мА.
Устанавливается в однокомпанентные датчики-газоанализаторы стационарного исполнения ДАХ-М-03-HCl-30, ДАХ-М-04-HCl-30, ДАХ-HCl-30 (снят с производства).
Конструкция датчика ИБЯЛ.305649.035-35 двухэлектродная: состоит из измерительного (рабочего) и сравнительного электродов. Внутри датчика находится электролит, пористая мембрана, электронная плата, а также выводы для подключения.
