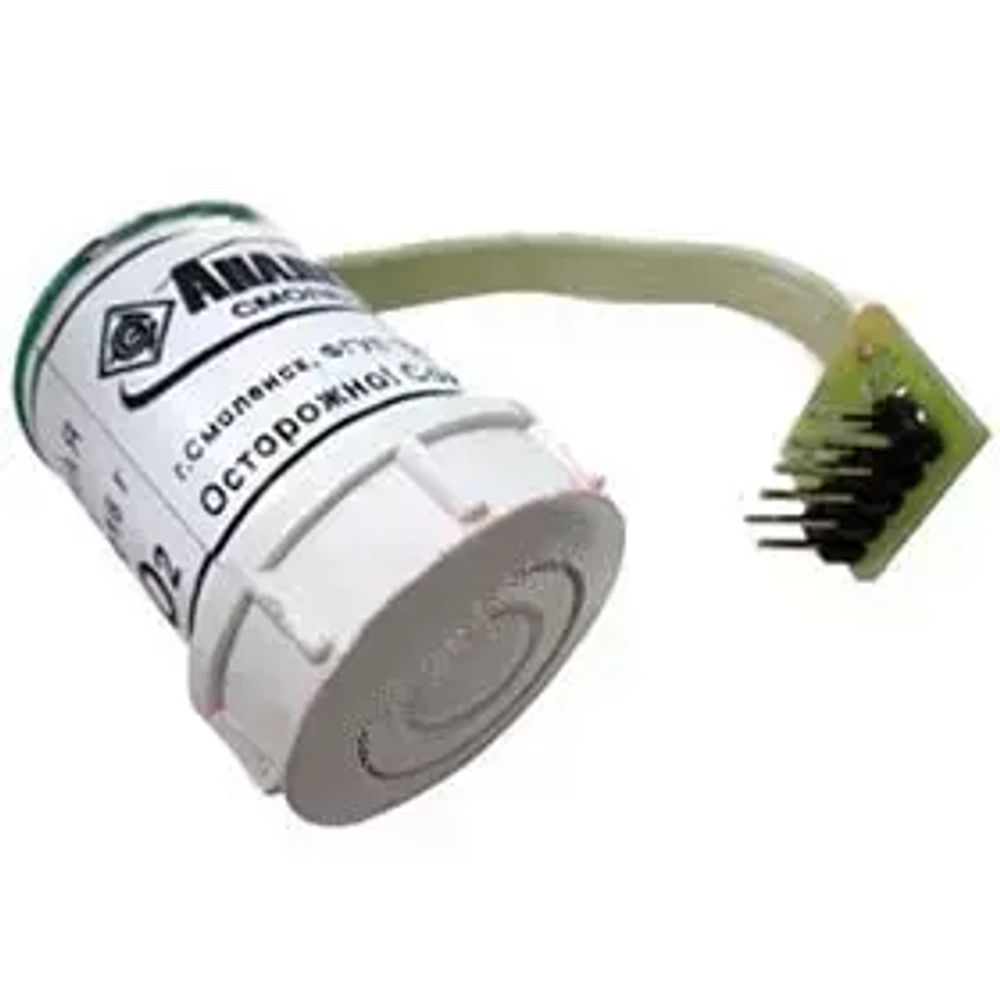

Серийно производимая электрохимическая ячейка ИБЯЛ.305649.035-32 (ИБЯЛ.418425.035-24) применяется для контроля содержания хлора (Cl2) в исследуемой воздушной среде.
Принцип работы датчика основан на электрохимическом методе: при прохождении хлора сквозь пористую мембрану и попадания на поверхность измерительного электрода, идёт окислительно-восстановительная реакция с высвобождением электронов. В результате этой реакции датчик генерирует электрический ток, пропорциональный количеству Cl2 в измеряемом воздухе.
Сформированный токовый сигнал корректируется усилителем для учёта изменений температуры и фоновых токов. Затем сигнал усиливается и калибруется для точной настройки чувствительности устройства, после чего он преобразуется в стандартный токовый сигнал (4 - 20) мА.
Электрохимическая ячейка ИБЯЛ.305649.035-32 эксплуатируется в качестве измерительного преобразователя в составе стационарных газоаналитических датчиков модификаций ДАХ-М-03-Cl2-25, ДАХ-М-04-Cl2-25, ДАХ-Cl2-25.
Газовая ячейка, поставляемая в упаковке, имеет маркировку ИБЯЛ.418425.035-24.

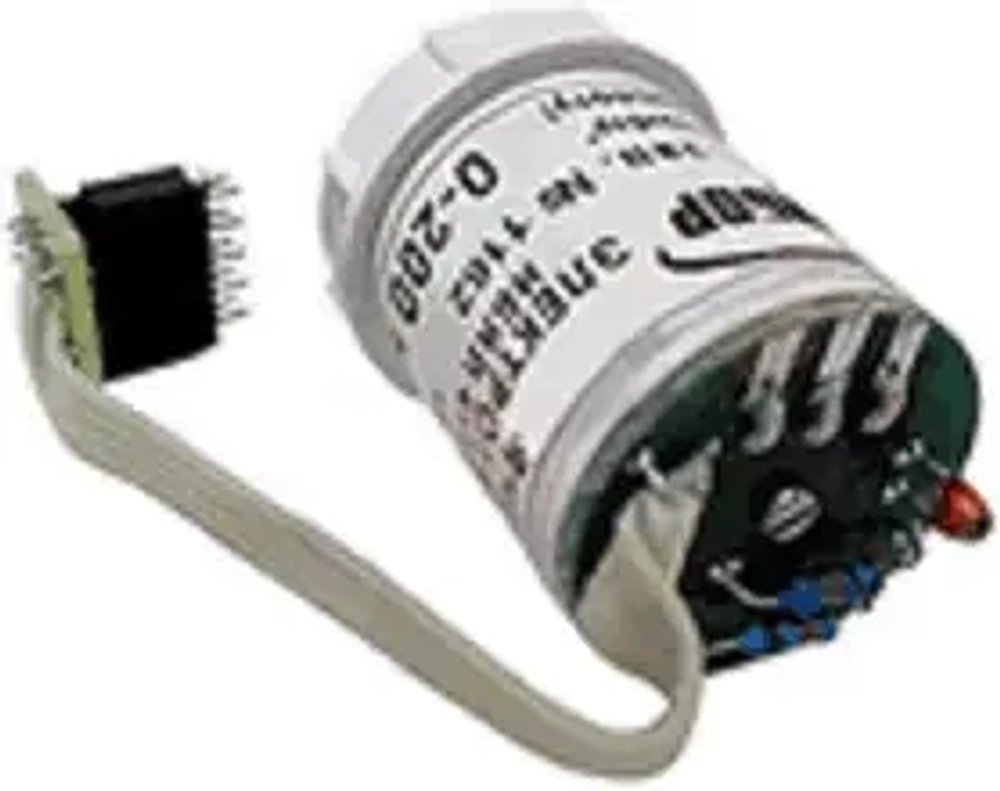

Конструкция датчика ИБЯЛ.305649.035-32 двухэлектродная: состоит из измерительного и сравнительного электродов. Также в датчике установлены камера с электролитным раствором, газопроницаемая мембрана, электронная плата, контакты для подключения.
