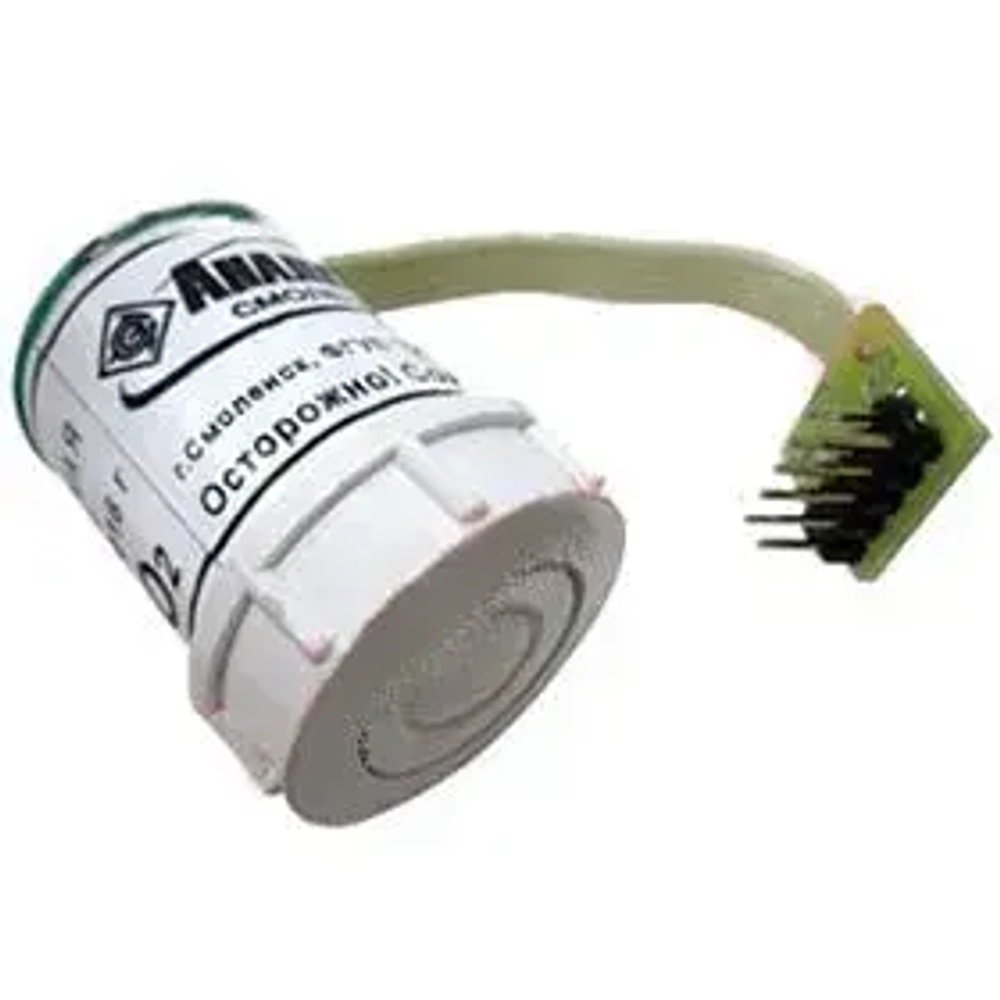

Серийно изготавливаемая электрохимическая ячейка ИБЯЛ.305649.035-31 (в упаковке ИБЯЛ.418425.035-23) применяется для обнаружения и определения точного содержания диоксида серы (SO2) в воздухе рабочих зон промышленных объектов и в технологических средах.
Измерительная ячейка ИБЯЛ.305649.035-31 предназначена для совместного использования с газоаналитическими датчиками моделей ДАХ-М-03-SO2-20, ДАХ-М-04-SO2-20, ДАХ-SO2-20 и переносным газоанализатором АНКАТ-7654.

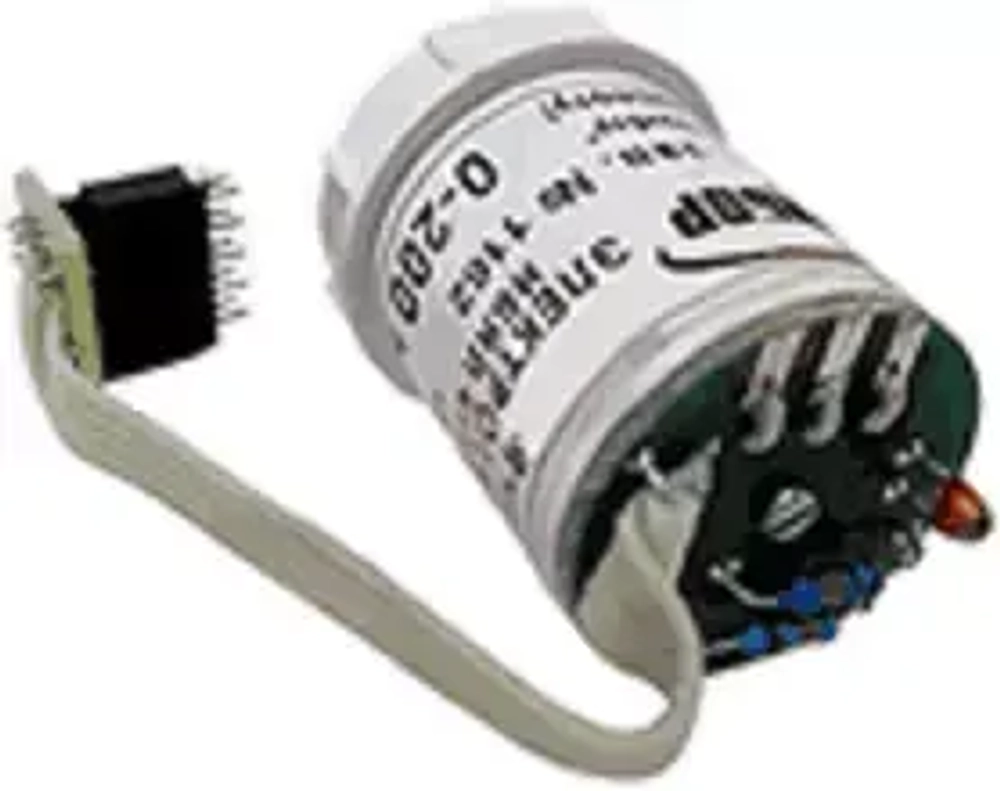

В состав датчика ИБЯЛ.305649.035-31 входят измерительный и сравнительный электроды, камера с электролитным раствором, пропускающая газы мембрана, а также контакты для подключения.
Принцип работы датчика основан на электрохимическом методе: когда диоксид серы проникает сквозь мембрану и достигает измерительного электрода, начинается процесс его окисления. В результате этой химической реакции датчик производит электрический ток, пропорциональный количеству SО2 в исследуемой среде.
Сформированный токовый сигнал корректируется усилителем для учёта изменений температуры и фоновых токов. Затем сигнал усиливается и калибруется для точной настройки чувствительности устройства, после чего он преобразуется в стандартный токовый сигнал (4 - 20) мА.
