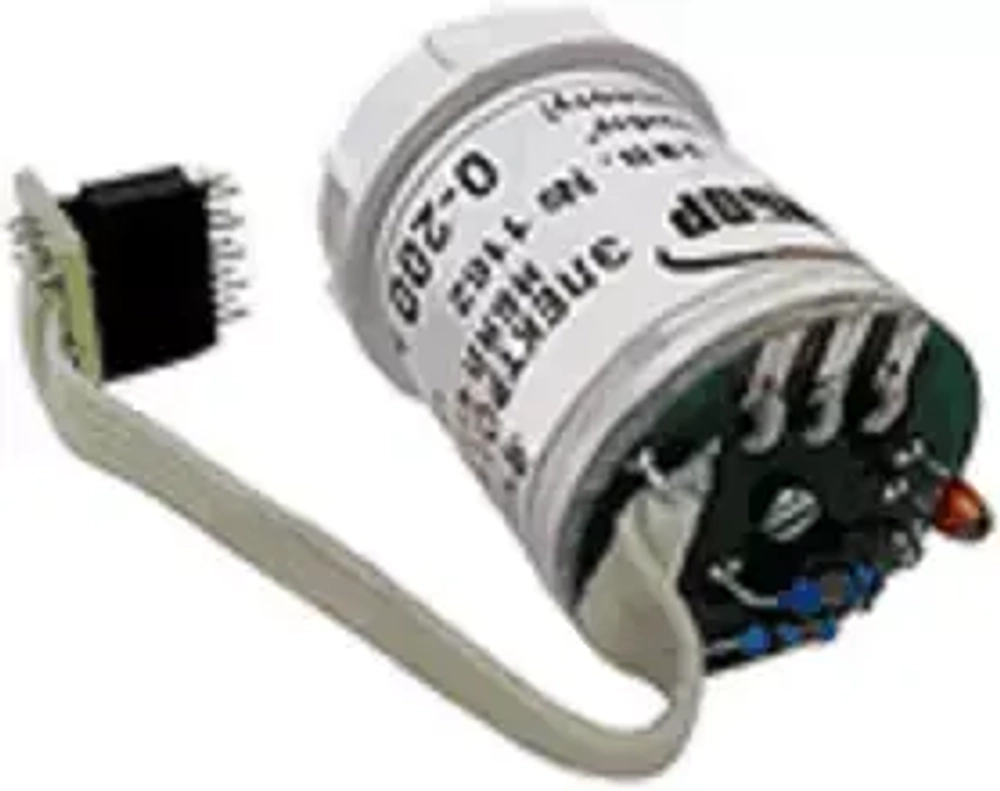

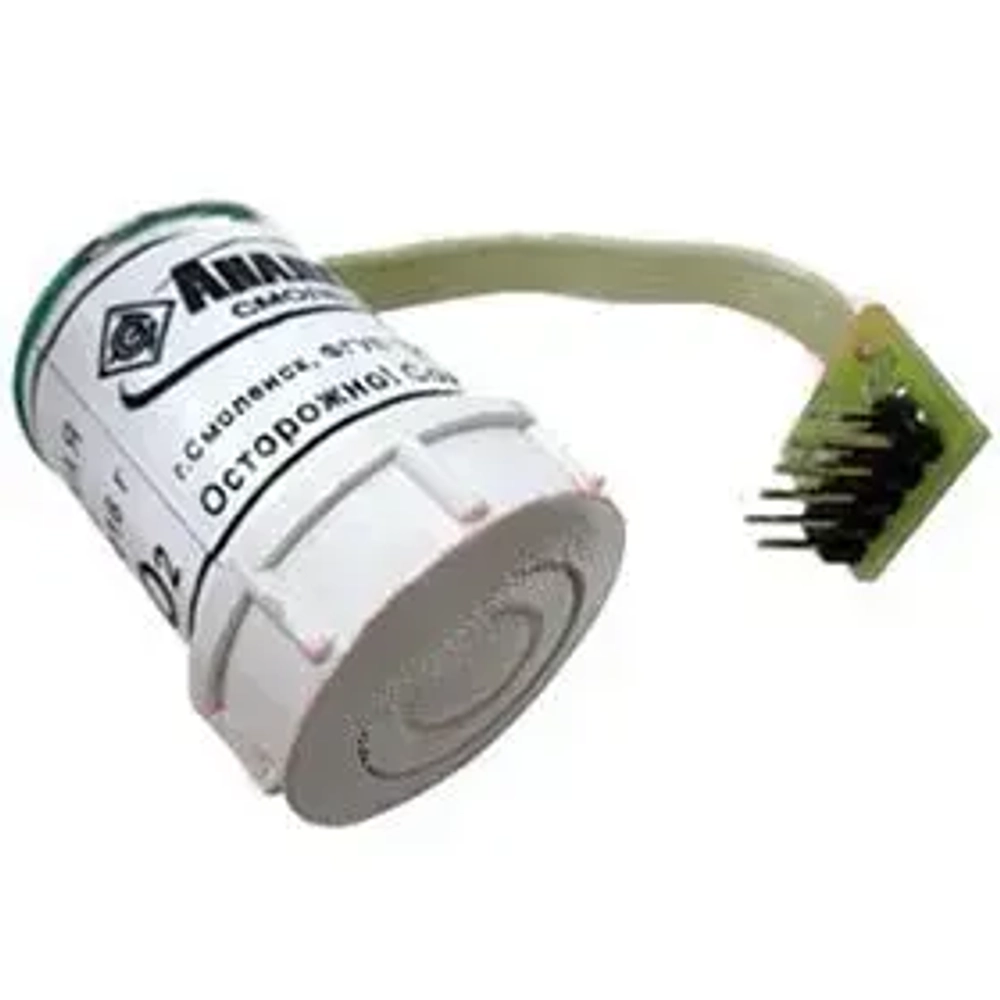

Серийно производимая электрохимическая ячейка ИБЯЛ.305649.035-30 (в упаковке ИБЯЛ.418425.035-22) применяется для обнаружения и определения точного содержания сероводорода (H2S) в воздухе рабочих зон промышленных объектов и в технологических средах.
Измерительная ячейка ИБЯЛ.305649.035-30 предназначена для совместного использования с газоаналитическими датчиками моделей ДАХ-М-03-H2S-40, ДАХ-М-04-H2S-40, ДАХ-H2S-40 и переносным газоанализатором АНКАТ-7654.
В упаковке данный преобразователь обозначается маркировкой ИБЯЛ.418425.035-22.
Конструкция датчика ИБЯЛ.305649.035-30 состоит из измерительного и сравнительного электродов, камеры с электролитным раствором, газопроницаемой мембраны и выводящих контактов для подключения.
Принцип действия преобразователя базируется на электрохимическом методе: после проникновения целевого газа через мембрану на поверхность измерительного электрода происходит окислительная реакция Н2S.
Датчик генерирует электрический ток, который соответствует объёму H2S в анализируемой среде. Сформированный токовый сигнал корректируется усилителем для учёта изменений температуры и фоновых токов. После коррекции сигнал усиливается и калибруется для настройки чувствительности, а потом преобразуется в стандартизированный выходной сигнал (4 - 20) мА.
