Хоббит-Т-NH3 газоанализатор многоканальный на аммиак с цифровой индикацией стационарный

Серийно изготавливаемый газоанализатор применяется для измерений массовой концентрации аммиака (NH₃) в воздухе рабочей зоны и сигнализации о выходе содержания контролируемого газа за установленные допустимые пределы.

Газоанализатор имеет релейные и токовые выходы для автоматической работы с дополнительными техническими устройствами (вентиляционная система, электромагнитные клапаны, световые табло, звуковые сирены и другие).

Хоббит-Т-NH3 имеет три типа исполнения (в зависимости от условий применения):
- общепромышленное исполнение;
- взрывозащищённое (взрывобезопасное) исполнение (маркировка взрывозащиты - ExibIIBT6);
- исполнение для морозильных камер.

Газоанализаторы делятся на шесть основных модификаций:
- общепромышленное исполнение И21 (до 16 каналов);
- общепромышленное исполнение И21 для КНС (до 16 каналов);
- исполнение для морозильных камер И21 (до 16 каналов);
- взрывозащищённое исполнение И21Ex (до 16 каналов);
- общепромышленное исполнение И22Д0 с креплением на DIN-рейку, без индикации (до 2 каналов) - СНЯТО с производства и заменено на исполнение И22Д2;
- общепромышленное исполнение И22Д1 с креплением на DIN-рейку, с индикацией (до 2 каналов) - СНЯТО с производства и заменено на исполнение И22Д2;

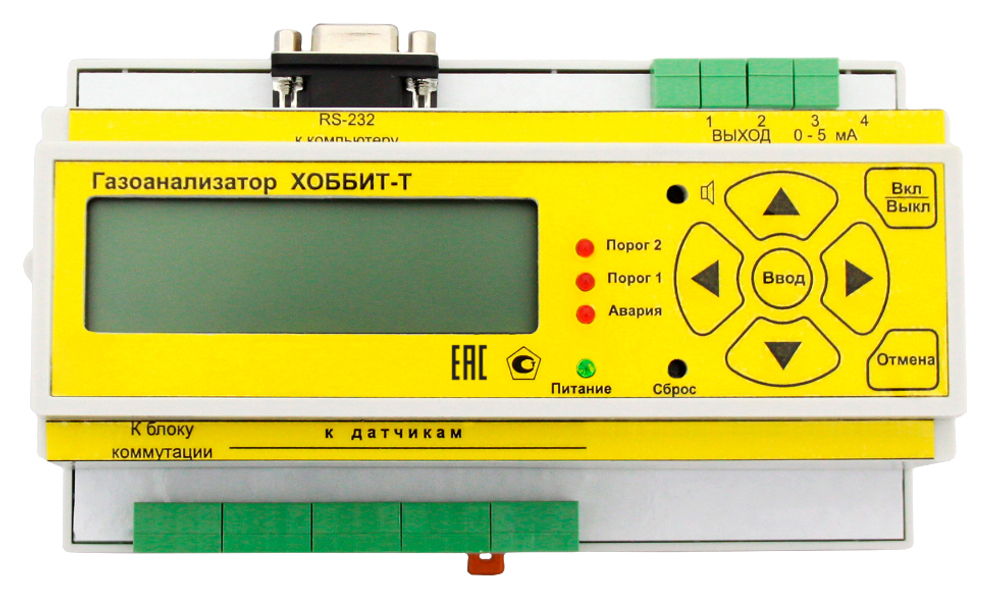

- общепромышленное исполнение И22Д2 с креплением на DIN-рейку, с графическим дисплеем (до 4 каналов).

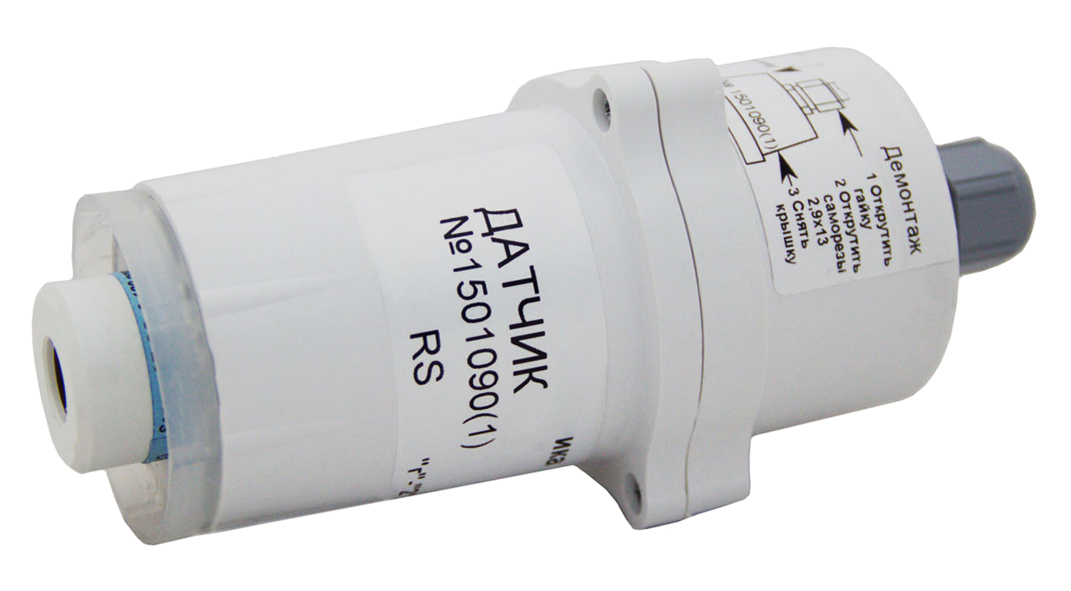

Количество каналов = количеству выносных датчиков на NH₃.

Преимуществом газоанализаторов общепромышленного исполнения И21 для КНС является встроенный подогреваемый газочувствительный датчик (подогревается и осушается), устойчивый к влажности и агрессивной среде.

Обратите внимание: исполнения И22Д0, И22Д1 газоанализаторов Хоббит-Т на аммиак (без цифровой индикации / с 2-х строчным знакосинтезирующим ЖК-дисплеем, крепление на DIN-рейку) СНЯТЫ с производства и заменены на исполнение И22Д2.

Области применения:

• аммиачные холодильные установки (снаружи и внутри);
• КНС, колодцы и другие подземные сооружения;
• другие объекты, где необходимо измерять NH₃.

Особенности и преимущества:

- применение в морозильных камерах специального исполнения выносных датчиков для низких температур;
- возможность одновременного применения от 1 до 16 выносных датчиков;
- соединение выносных датчиков с блоком индикации схемами: «гирлянда» и «звезда»;
- встроенное светозвуковое оповещение;

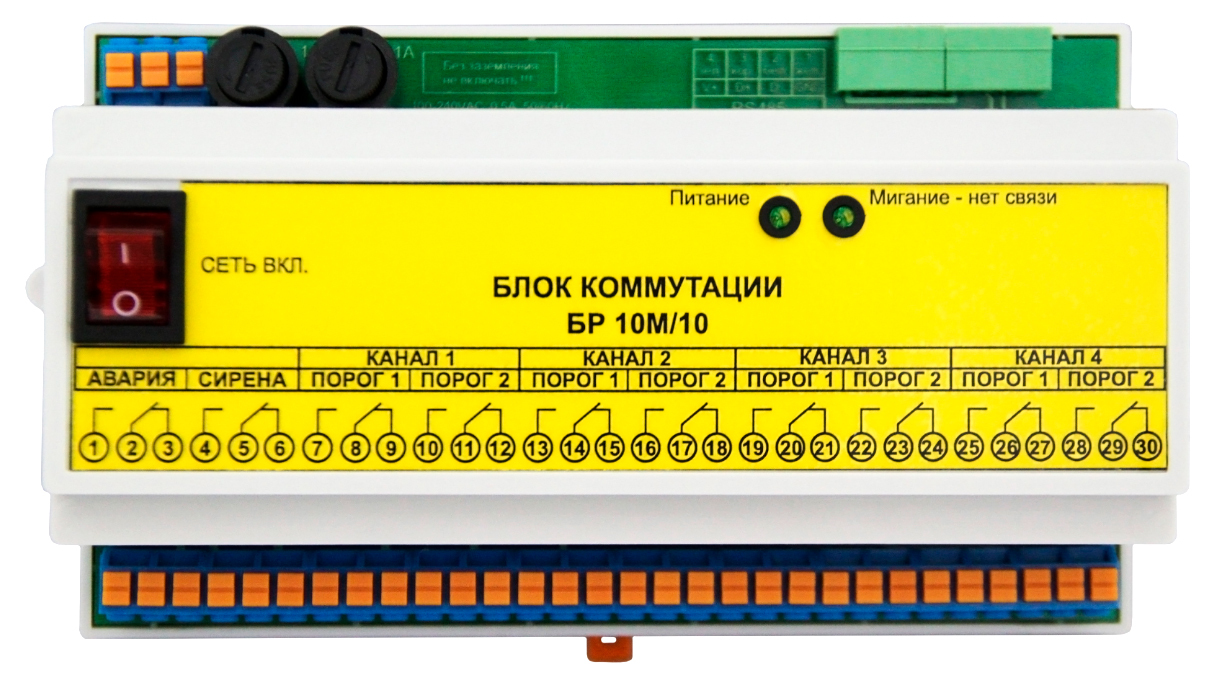

- комплектуется блоками реле для управления исполнительными устройствами;
- передача данных на компьютер через цифровой интерфейс RS-232 (RS-485 по запросу);
- блоки датчиков (БД) для КНС имеют исполнение устойчивое к влажной и агрессивной среде;
- наличие взрывобезопасного исполнения БД, с маркировкой взрывозащиты ExibIIBT6 (по запросу).

Список нормативных документов, регламентирующих применение газоанализаторов на аммиак:

- ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства» не действует, отменен. Заменен Приказом 758н;
- Приказ 758н "Об утверждении Правил по охране труда в жилищно-коммунальном хозяйстве";
- Постановление Госгортехнадзора РФ от 09.06.2003 N 79 Об утверждении Правил безопасности аммиачных холодильных установок (Зарегистрировано в Минюсте РФ 19.06.2003 N 4779);
- Постановление Госгортехнадзора РФ от 05.06.2003 N 62 Об утверждении Правил безопасности для наземных складов жидкого аммиака;
- ГОСТ 12.3.006 - 75 «ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей».

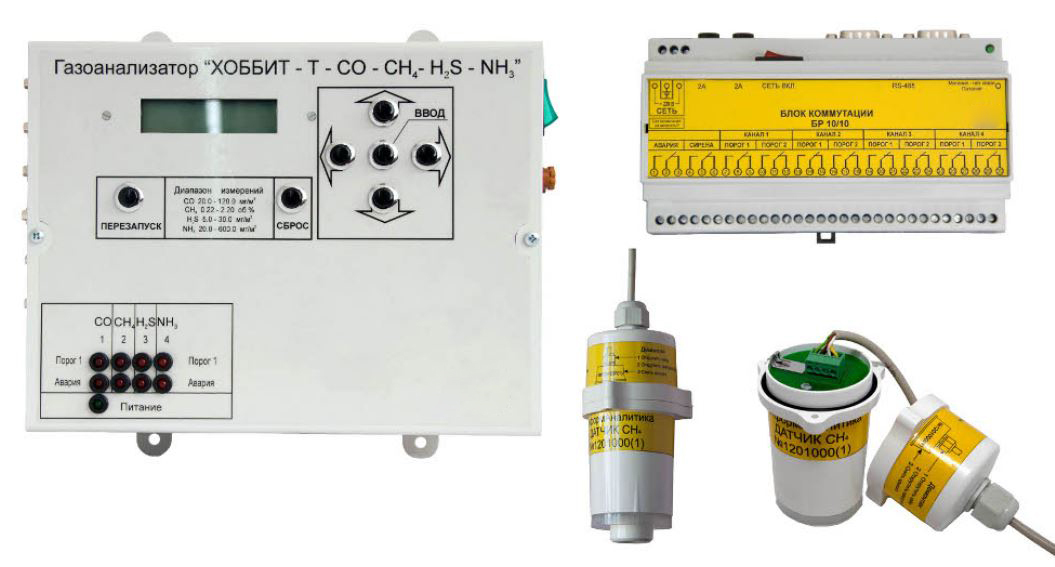

Внешний вид модификаций газоанализатора ХОББИТ-Т-NH3

Перечень поверочных газовых смесей, применяемые для поверки газоанализатора на аммиак
Типовая схема работы общепромышленного (невзрывозащищённого) 16-ти канального стационарного газоанализатора аммиака Хоббит-Т-16NH3 с выносными блоками датчиков в исполнении «для морозильных камер» со схемой соединения датчиков «гирлянда» (универсальная схема)

Контроль уровня загазованности аммиака в помещении аммиачных холодильных установок с площадью 3200 м²; работа с исполнительными устройствами через блок коммутации (блоки реле типа «сухой» контакт): включение/выключение принудительной вентиляции, срабатывание дополнительного световых и звуковых сигнализаторов (табло, извещатели и т.д.).
