Применяется для контроля нормального содержания объёмной доли кислорода, а также опасной загазованности газовоздушной среды канализационных насосных станций (КНС) горючими газами, сероводородом, угарным газом, аммиаком и другими опасными биогазами, образующихся в следствии брожения и разложения органических веществ.
Также используется для мониторинга за взрывоопасными и токсичными газами, скапливающиеся при аварийных или несанкционированных выбросах в систему канализации нефтепродуктов или вредных химических веществ.

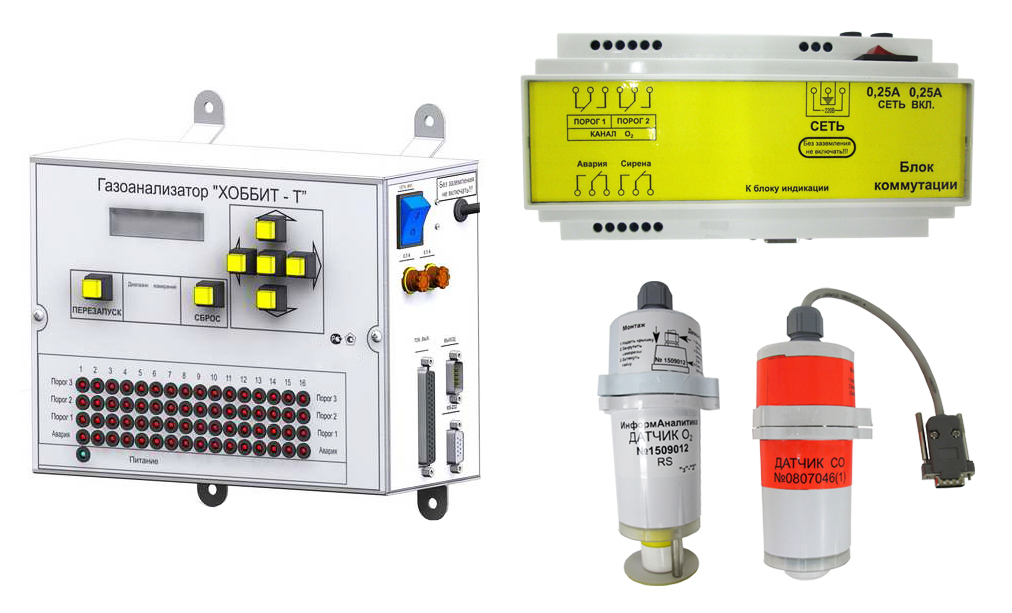

Газоанализатор ХОББИТ-Т в исполнении для канализационных насосных станций имеет подогреваемые осушаемые газочувствительные сенсоры (датчики) (для удаления конденсата с них) и представляют собой стационарные многоканальные (до 16 каналов измерения) приборы газового анализа автоматического непрерывного принципа работы с диффузионным пробоотбором (без встроенного насоса).
В канализационных насосных станциях, как правило, необходимо измерять газоанализатором пять основных газов: сероводород (H2S), аммиак (NH3), метан (CH4), кислород (O2), угарный газ (СО).
Количество каналов = количеству выносных блоков датчиков (БД) ХОББИТ-Т
Газоанализаторы ХОББИТ-Т выпускаются по техническим условиям ЛШЮГ.413411.010 ТУ, внесены в Государственный реестр средств измерений Российской Федерации и отгружаются Покупателям со свежей заводской первичной поверкой.
Поверка включена в стоимость прибора. Межповерочный интервал – 1 раз в год.
Обратите внимание: Газоанализаторы ХОББИТ-Т исполнений И22Д0, И22Д1 (без цифровой индикации / с 2-х строчным знакосинтезирующим ЖК-дисплеем, крепление на DIN-рейку) - СНЯТЫ с производства и заменены на исполнение И22Д2.
Описание газоанализатора
В соответствии с Приказом 758н "Об утверждении Правил по охране труда в жилищно-коммунальном хозяйстве" помещения КНС должны быть оборудованы стационарными приборами анализа воздуха – газоанализаторами или газосигнализаторами для постоянного мониторинга за содержанием взрывоопасных и токсичных газов, а также кислорода.
Для определения какие газы необходимо контролировать в канализационных насосных станциях, нужно учитывать вероятность возникновения опасных концентраций того или иного вещества и возможное время воздействия этих вредных компонентов на работников.
Для выносных блоков сенсоров ХОББИТ-Т, расположенных непосредственно в месте измерения газов, степень защиты корпуса от пыли и влаги по ГОСТ 14254 равна IP54 (по отдельному заказу – IP65), кроме того, предприняты дополнительные действия для снижения воздействия вредных условий эксплуатации прибора. Блоки индикации и блоки реле монтируются в операторской, где есть присутствие персонала и имеют степень защиты оболочки IP50.
Особенности и преимущества:
• общее количество выносных блоков датчиков до 16 (в любых сочетаниях газов и количества датчиков, но не более 16ти в сумме);
• возможность соединения выносных блоков датчиков с блоком индикации «гирляндой» и «звездой»;
• встроенная светозвуковая сигнализация;
• по отдельному заказу есть возможность снабжения газоанализатора взрывозащищёнными выносными блоками датчиков ХОББИТ-ТВ с блоком искрозащиты;
• комплектуется блоками реле для коммутации исполнительного оборудования (клапаны, вентиляционные устройства, световые и звуковые оповещатели);
• связь с ПК посредством цифрового интерфейса RS232 или RS485;
• сенсоры газоанализатора имеют подогреваемый вид, устойчивый к конденсату и агрессивной среде.
• газоанализатор имеет токовый и релейный выход для управления внешними устройствами – включением аварийной вентиляции, сирены, клапана и других устройств.
Перечень поверочных газовых смесей, применяемые для поверки газоанализатора
|
Измеряемый газ |
ПГС № 1 |
ПГС № 2 |
ПГС № 3 |
|
Угарный газ CO, мг/м3 |
(25 ± 5) |
(70 ± 7) |
(110 ± 10) |
|
Сероводород H2S, мг/м3 |
(6,5 ± 1,5) |
(17,5 ± 2) |
(27 ± 3) |
|
Хлор Cl2, мг/м3 |
(2,2 ± 1,2) |
(13 ± 2,4) |
(23,6 ± 2,4) |
|
Аммиак NH3, мг/м3 |
(40 ± 20) |
(310 ± 30) |
(550 ± 50) |
|
Углекислый газ CO2, об.% |
(0,3 ± 0,15) |
(2,5 ± 0,25) |
(4,5 ± 0,5) |
|
Метан CH4, об.% |
(0,32 ± 0,1) |
(1,21 ± 0,21) |
(2,1 ± 0,1) |
|
Кислород О2, об.% |
(3 ± 2) |
(15,5 ± 2,9) |
(28,5 ± 2,5) |
Список нормативных документов, регламентирующих применение стационарных газоанализаторов исполнения Хоббит-Т (для КНС):
- ГОСТ 12.3.006 - 75 «ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей»;
- ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства» не действует, отменен. Заменен Приказом 758н;
- Приказ 758н "Об утверждении Правил по охране труда в жилищно-коммунальном хозяйстве";
- ПБ 09-594-03 «Правила безопасности при производстве, хранении, транспортировании и применении хлора»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».
