Газоанализатор управляет внешним оборудованием (охранно-пожарной сигнализацией, вентиляционной системой газо и дымоудаления, световыми табло, клапанами и другими) посредством срабатывания реле типа «сухой» контакт.

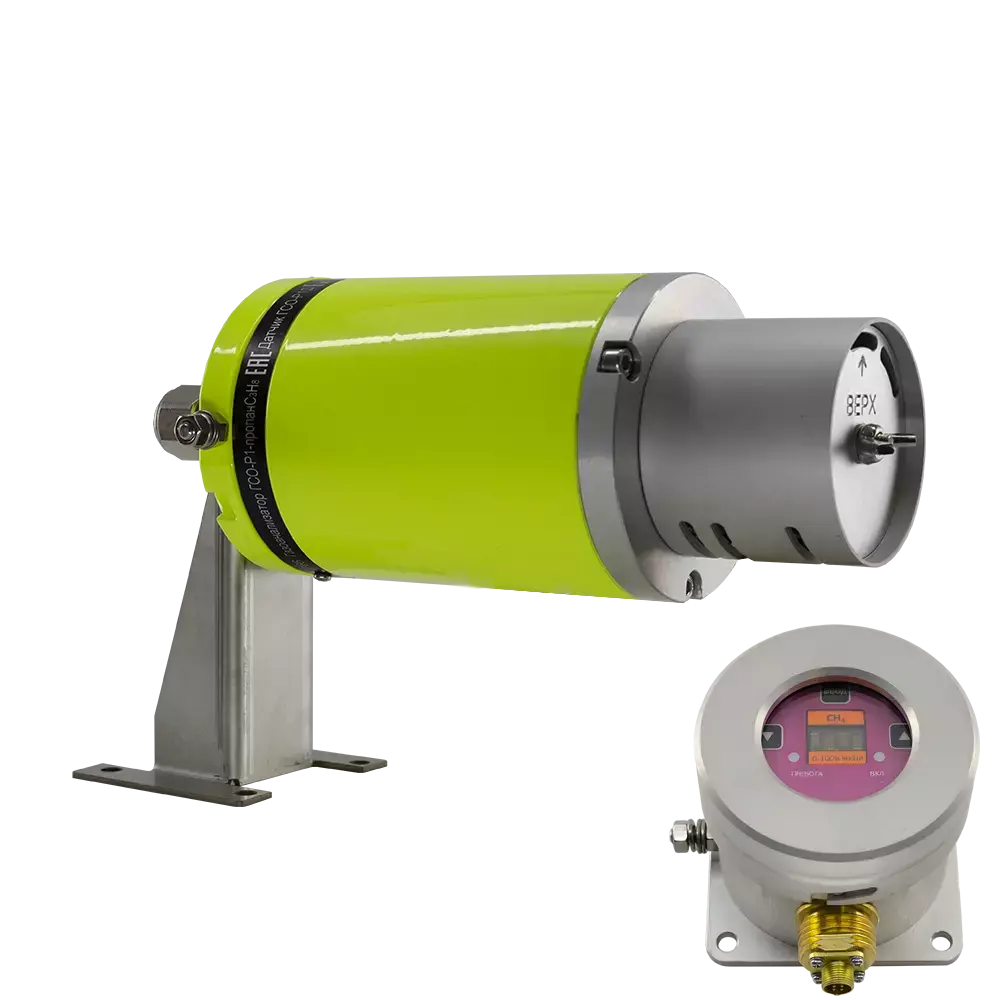

Газоанализатор состоит из двух элементов:
- датчик ГСО-Р1Д со встроенными реле типа «сухой» контакт;
- выносной индикатор дистанционного управления ГСО-Р1И – применяется для установки нуля, калибровки чувствительности датчика ГСО-Р1Д и отображения информации о текущей загазованности.

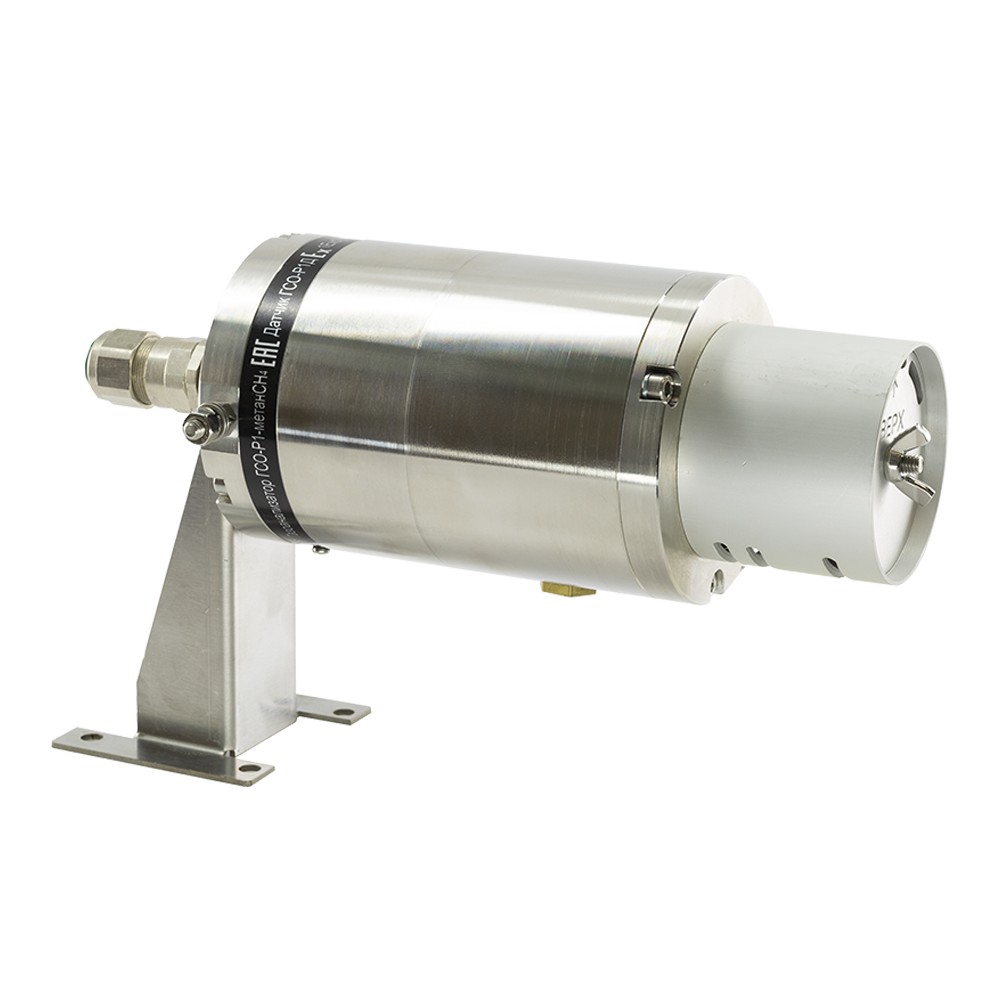

ГСО-Р1 (КБРЕ.413311.006 ТУ) с индикатором представляет собой стационарный, двухблочный, взрывозащищённый газоанализатор оптического абсорбционного принципа действия с непрерывным измерением контролируемых газов.
Серийно производимый газоанализатор изготавливается в металлическом корпусе (нержавеющая сталь или алюминиевый сплав) и имеет диффузионный отбор пробы (без встроенного насоса).
Для стабильной работы прибора не требуется наличие в пространстве кислорода, также он нечувствителен к присутствию в атмосфере сероводорода, азота, угарного газа, аммиака, кислорода и др.
Газоанализатор может работать как самостоятельное изделие, а также в составе информационно-измерительных комплексов, газоаналитических систем серии МГСО или с подключением к блоку управления и сигнализации Терминал-А.
ГСО-Р - снят с производства и заменён на современную модель газоанализатора ГСО-Р1 с индикатором ГСО-Р1И и газоанализатора ГСО-Р1 без индикатора ГСО-Р1И.
Завод-изготовитель гарантирует соответствие газоанализатора требованиям КБРЕ.413311.006 ТУ, является средством измерения, внесён в Государственный реестр средств измерений и поставляется с обязательной первичной заводской поверкой.
Обозначение газоанализатора при заказе:
ГСО-Р1-ХХХ КБРЕ.413311.006 ТУ с индикатором ГСО-Р1И КБРЕ.413311.006,где XXХ – химическая формула или наименование определяемого компонента из таблицы «Диапазоны измеряемых газов и пределы допускаемых значений основной абсолютной погрешности».
Пример заказа: ГСО-Р1-СН4 КБРЕ.413311.006 ТУ с индикатором ГСО-Р1И КБРЕ.413311.006.
Текущее состояние газоанализатора выводится на индикаторе. На его передней панели имеются два светодиода: зелёный – «ВКЛ», красный – «ТРЕВОГА».
Область применения
- установки по переработке и хранению нефти и газа;- нефтеперерабатывающие и газоперерабатывающие заводы;
- топливно-наливные терминалы;
- буровые и добывающие нефтяные и газовые платформы;
- авиационные ангары;
- АЗС, АГЗС и другие заправочные станции;
- химические производства;
- газопроводы и нефтепроводы;
- газо- и нефтеперерабатывающие терминалы / станции;
- тепловые электростанции, работающие на мазуте, природном и попутном нефтяном газе.
Диапазоны измеряемых газов и пределы допускаемых значений основной абсолютной погрешности
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности |
||
|
% НКПР |
объёмной доли, % |
абсолютной |
относительной,% |
|
|
метан (СН4) |
от 0 до 50 Св. 50 до 100 |
От 0 до 2,2 Св. 2,2 до 4,4 |
± 5 % НКПР - |
- ± 10 |
|
этан (C2H6) |
от 0 до 50 Св. 50 до 100 |
От 0 до 1,25 Св. 1,25 до 2,5 |
± 5 % НКПР - |
- ± 10 |
|
пропан (С3Н8) |
от 0 до 50 Св. 50 до 100 |
От 0 до 0,85 Св. 0,85 до 1,7 |
± 5 % НКПР - |
- ± 10 |
|
н-бутан (С4Н10) |
от 0 до 50 Св. 50 до 100 |
От 0 до 0,7 Св. 0,7 до 1,4 |
± 5 % НКПР - |
- ± 10 |
|
изобутан (i-C4H10) |
от 0 до 50 Св. 50 до 100 |
От 0 до 0,65 Св. 0,65 до 1,3 |
± 5 % НКПР - |
- ± 10 |
|
н-пентан (С5Н12) |
от 0 до 50 Св. 50 до 100 |
От 0 до 0,7 Св. 0,7 до 1,4 |
± 5 % НКПР - |
- ± 10 |
|
н-гексан (С6Н14) |
От 0 до 50 Св. 50 до 100 |
От 0 до 0,5 Св. 0,5 до 1,0 |
± 5 % НКПР - |
- ± 10 |
|
гептан (C7H16) |
от 0 до 50 |
от 0 до 0,55 |
± 5 % НКПР |
- |
|
н-октан (C8H18) |
от 0 до 50 |
от 0 до 0,4 |
± 5 % НКПР |
- |
|
нонан (C9H20) |
от 0 до 50 |
от 0 до 0,35 |
± 5 % НКПР |
- |
|
декан (C10H22) |
от 0 до 50 |
От 0 до 0,35 |
± 5 % НКПР |
- |
|
этилен (C2H4) |
от 0 до 50 Св. 50 до 100 |
от 0 до 1,15 Св. 1,15 до 2,3 |
± 5 % НКПР - |
- ± 10 |
|
пропилен (C3H6) |
от 0 до 50 Св. 50 до 100 |
от 0 до 1,0 Св. 1,0 до 2,0 |
± 5 % НКПР - |
- ± 10 |
|
этиленоксид (CH2CH2O) |
от 0 до 50 Св. 50 до 100 |
от 0 до 1,3 Св. 1,3 до 2,6 |
± 5 % НКПР - |
- ± 10 |
|
бензол (C6H6) |
от 0 до 50 Св. 50 до 100 |
от 0 до 0,6 Св. 0,6 до 1,2 |
± 5 % НКПР - |
- ± 10 |
|
стирол (C8H8) |
от 0 до 50 |
от 0 до 0,55 |
± 5 % НКПР |
- |
|
толуол (C6H5CH3) |
от 0 до 50 |
от 0 до 0,55 |
± 5 % НКПР |
- |
|
метанол (CH3OH) |
от 0 до 50 |
от 0 до 2,75 |
± 5 % НКПР |
- |
|
этанол (C2H5OH) |
от 0 до 50 |
от 0 до 1,55 |
± 5 % НКПР |
- |
|
ацетон ((CH3)2CO) |
от 0 до 50 |
от 0 до 1,25 |
± 5 % НКПР |
- |
|
этилацетат (CH3COOC2H5) |
от 0 до 50 |
от 0 до 1,1 |
± 5 % НКПР |
- |
|
метилтретбутило- вый эфир (С5Н12О) |
от 0 до 50 |
от 0 до 0,8 |
± 5 % НКПР |
- |
|
пары нефте- продуктов * |
от 0 до 50 |
- |
± 5 % НКПР |
- |
|
диоксид углерода (CO2) ** |
- |
от 0 до 5 |
± (0,02 + 0,08*Cвх) % об.д. |
- |
1) Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 30852.19-2002.
2) Ввиду того, что датчики ГСО-Р1Д обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков ГСО-Р1Д нормированы только для смесей, содержащих только один горючий компонент.
3) Диапазон показаний ДВК для всех определяемых компонентов (кроме углекислого газа) от 0 до 100 % НКПР.
4) Свх – значение объёмной доли измеряемого газа на входе газоанализатора, %.
* Калибровка газоанализатора «ГСО-Р1-пары нефтепродуктов» осуществляется изготовителем на один из контролируемых веществ (определяется при заказе):
- бензин автомобильный по ТР "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту";
- топливо дизельное по ГОСТ 305-2013;
- керосин по ГОСТ Р 52050-2006;
- уайт-спирит по ГОСТ 3134-78;
- топливо для реактивных двигателей по ГОСТ 10227-86;
- бензин авиационный по ГОСТ 1012-2013;
- бензин неэтилированный по ГОСТ Р 51866-2002.
** На дисплее ГСО-Р1И концентрация углекислого газа приводится в процентах от диапазона измерений (5% об.д. = 100 единиц на дисплее индикатора).
