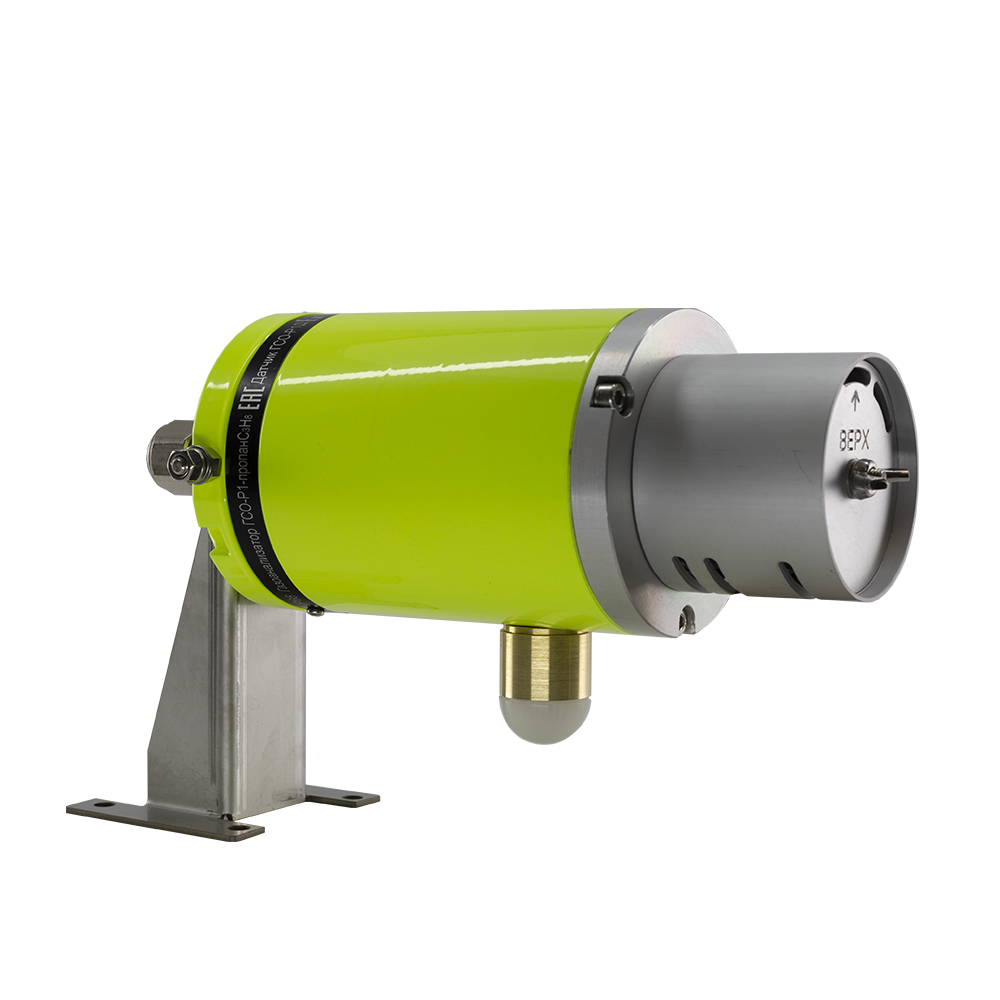

ГСО-Р1 (КБРЕ.413311.006 ТУ) без выносного индикатора ГСО-Р1И представляет собой одноканальный (на 1ин газ) стационарный, моноблочный, взрывозащищённый газоанализатор оптического абсорбционного принципа действия с диффузионным пробоотбором.

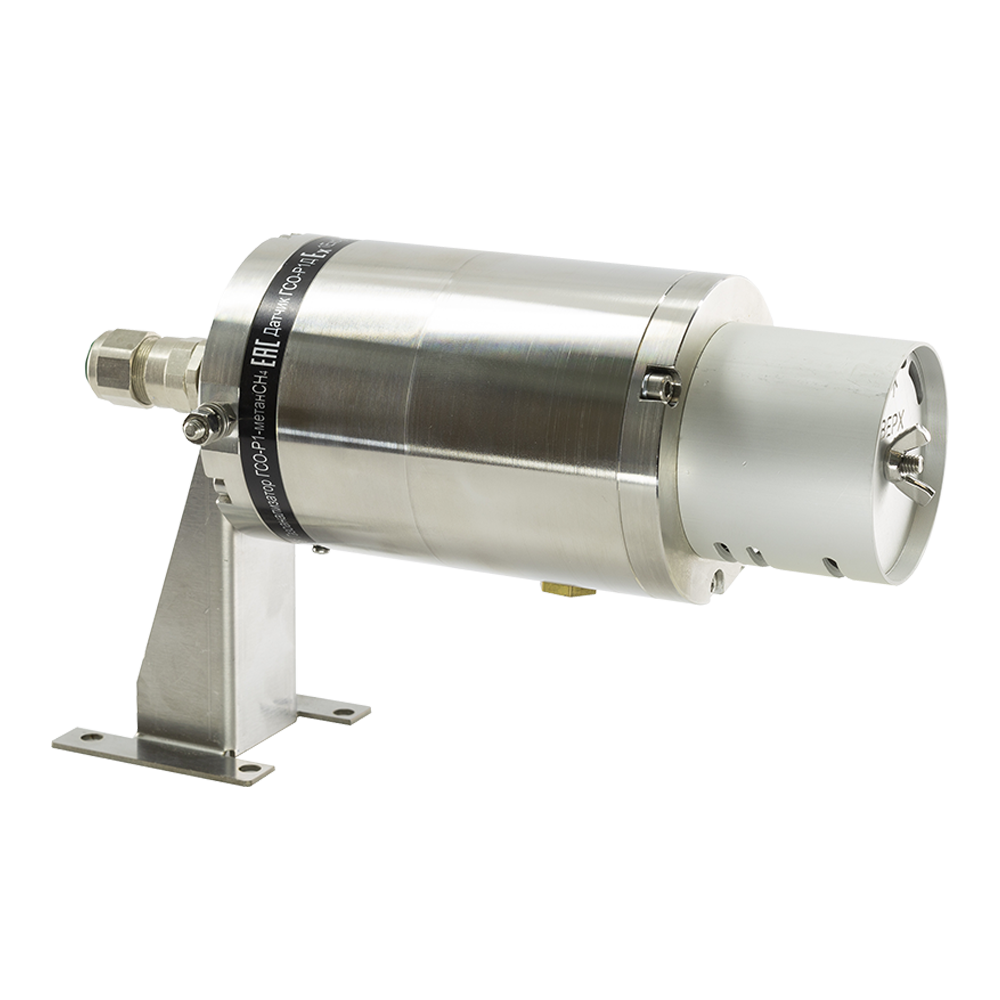

Серийно изготавливаемый газоанализатор ГСО-Р1 имеет конфигурацию датчика ГСО-Р1Д на соответствующий газ, который выпускается в металлическом корпусе (нержавеющая сталь или алюминий).
Газоанализатор не отравляется повышенными концентрациями контролируемых и сопутствующих, а также агрессивных газов.
Датчик ГСО-Р1Д может работать в бескислородной среде, в экстремальных климатических условиях, в агрессивной газовоздушной среде, во взрывоопасных зонах помещений и наружных установок.
Газоанализатор может работать самостоятельно, а также в составе газоаналитических систем серии МГСО или с подключением к блоку управления и сигнализации Терминал-А, а также другими информационно-измерительными устройствами.
ГСО-Р (старое исполнение) - снят с производства и заменён на современную модель газоанализатора ГСО-Р1 без индикатора ГСО-Р1И и газоанализатора ГСО-Р1 с индикатором ГСО-Р1И.
Завод-изготовитель гарантирует соответствие газоанализатора требованиям технического регламента ТР ТС 012, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) и ГОСТ Р МЭК 61508-1-2012, внесён в Госреестр средств измерений и отгружается с первичной государственной поверкой.
Обозначение газоанализатора при заказе:
ГСО-Р1-ХХХ КБРЕ.413311.006 ТУ без индикатора ГСО-Р1И,где XXХ – химическая формула или наименование определяемого компонента из таблицы «Диапазоны измеряемых газов и пределы допускаемых значений основной абсолютной погрешности».
Пример заказа: ГСО-Р1-С6Н6 КБРЕ.413311.006 ТУ без индикатора ГСО-Р1И.
На корпусе датчика ГСО-Р1Д устанавливается индикаторный светодиод (фонарь), цвет которого отображает состояние датчика: зелёный – норма; жёлтый – неисправность или неправильное подключение; красный – тревога (мигание – превышен первый порог загазованности, непрерывное свечение - превышен второй порог).
Область применения
- установки по переработке и хранению нефти и газа;- нефтеперерабатывающие и газоперерабатывающие заводы;
- топливно-наливные терминалы;
- буровые и добывающие нефтяные и газовые платформы;
- авиационные ангары;
- АЗС, АГЗС и другие заправочные станции;
- химические производства;
- газопроводы и нефтепроводы;
- газо- и нефтеперерабатывающие терминалы / станции;
- тепловые электростанции, работающие на мазуте, природном и попутном нефтяном газе.
Диапазоны измеряемых газов и пределы допускаемых значений основной абсолютной погрешности
|
Измеряемый компонент |
Диапазон измерений содержания контролируемого вещества |
Пределы допускаемой основной погрешности |
||
|
% НКПР |
объёмной доли, % |
абсолютной |
относительной,% |
|
|
метан (СН4) |
от 0 до 50 Св. 50 до 100 |
От 0 до 2,2 Св. 2,2 до 4,4 |
± 5 % НКПР - |
- ± 10 |
|
этан (C2H6) |
от 0 до 50 Св. 50 до 100 |
От 0 до 1,25 Св. 1,25 до 2,5 |
± 5 % НКПР - |
- ± 10 |
|
пропан (С3Н8) |
от 0 до 50 Св. 50 до 100 |
От 0 до 0,85 Св. 0,85 до 1,7 |
± 5 % НКПР - |
- ± 10 |
|
н-бутан (С4Н10) |
от 0 до 50 Св. 50 до 100 |
От 0 до 0,7 Св. 0,7 до 1,4 |
± 5 % НКПР - |
- ± 10 |
|
изобутан (i-C4H10) |
от 0 до 50 Св. 50 до 100 |
От 0 до 0,65 Св. 0,65 до 1,3 |
± 5 % НКПР - |
- ± 10 |
|
н-пентан (С5Н12) |
от 0 до 50 Св. 50 до 100 |
От 0 до 0,7 Св. 0,7 до 1,4 |
± 5 % НКПР - |
- ± 10 |
|
н-гексан (С6Н14) |
От 0 до 50 Св. 50 до 100 |
От 0 до 0,5 Св. 0,5 до 1,0 |
± 5 % НКПР - |
- ± 10 |
|
гептан (C7H16) |
от 0 до 50 |
от 0 до 0,55 |
± 5 % НКПР |
- |
|
н-октан (C8H18) |
от 0 до 50 |
от 0 до 0,4 |
± 5 % НКПР |
- |
|
нонан (C9H20) |
от 0 до 50 |
от 0 до 0,35 |
± 5 % НКПР |
- |
|
декан (C10H22) |
от 0 до 50 |
От 0 до 0,35 |
± 5 % НКПР |
- |
|
этилен (C2H4) |
от 0 до 50 Св. 50 до 100 |
от 0 до 1,15 Св. 1,15 до 2,3 |
± 5 % НКПР - |
- ± 10 |
|
пропилен (C3H6) |
от 0 до 50 Св. 50 до 100 |
от 0 до 1,0 Св. 1,0 до 2,0 |
± 5 % НКПР - |
- ± 10 |
|
этиленоксид (CH2CH2O) |
от 0 до 50 Св. 50 до 100 |
от 0 до 1,3 Св. 1,3 до 2,6 |
± 5 % НКПР - |
- ± 10 |
|
бензол (C6H6) |
от 0 до 50 Св. 50 до 100 |
от 0 до 0,6 Св. 0,6 до 1,2 |
± 5 % НКПР - |
- ± 10 |
|
стирол (C8H8) |
от 0 до 50 |
от 0 до 0,55 |
± 5 % НКПР |
- |
|
толуол (C6H5CH3) |
от 0 до 50 |
от 0 до 0,55 |
± 5 % НКПР |
- |
|
метанол (CH3OH) |
от 0 до 50 |
от 0 до 2,75 |
± 5 % НКПР |
- |
|
этанол (C2H5OH) |
от 0 до 50 |
от 0 до 1,55 |
± 5 % НКПР |
- |
|
ацетон ((CH3)2CO) |
от 0 до 50 |
от 0 до 1,25 |
± 5 % НКПР |
- |
|
этилацетат (CH3COOC2H5) |
от 0 до 50 |
от 0 до 1,1 |
± 5 % НКПР |
- |
|
метилтретбутило- вый эфир (С5Н12О) |
от 0 до 50 |
от 0 до 0,8 |
± 5 % НКПР |
- |
|
пары нефтепродуктов * |
от 0 до 50 |
- |
± 5 % НКПР |
- |
|
диоксид углерода (CO2) ** |
- |
от 0 до 5 |
± (0,02 + 0,08*Cвх) % об.д. |
- |
