Производимые серийно стационарные взрывозащищённые одноканальные оптические газоанализаторы ГСО-Р1-03 применяются для мониторинга содержания горючих газов и паров легковоспламеняющихся жидкостей (включая пары нефтепродуктов) и диоксида углерода (СО2) в окружающей атмосфере.

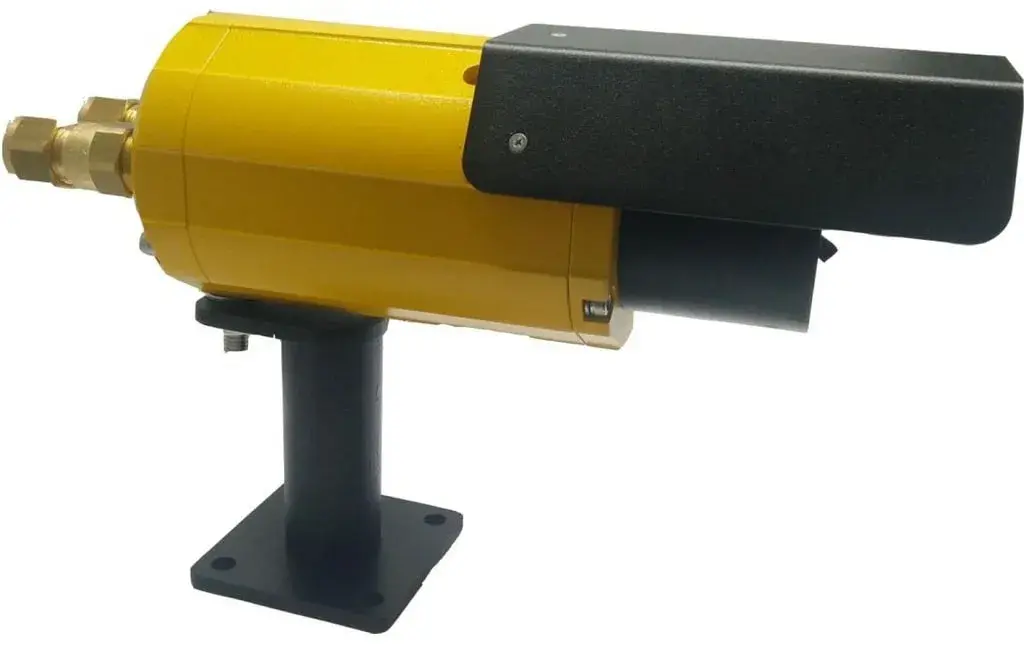

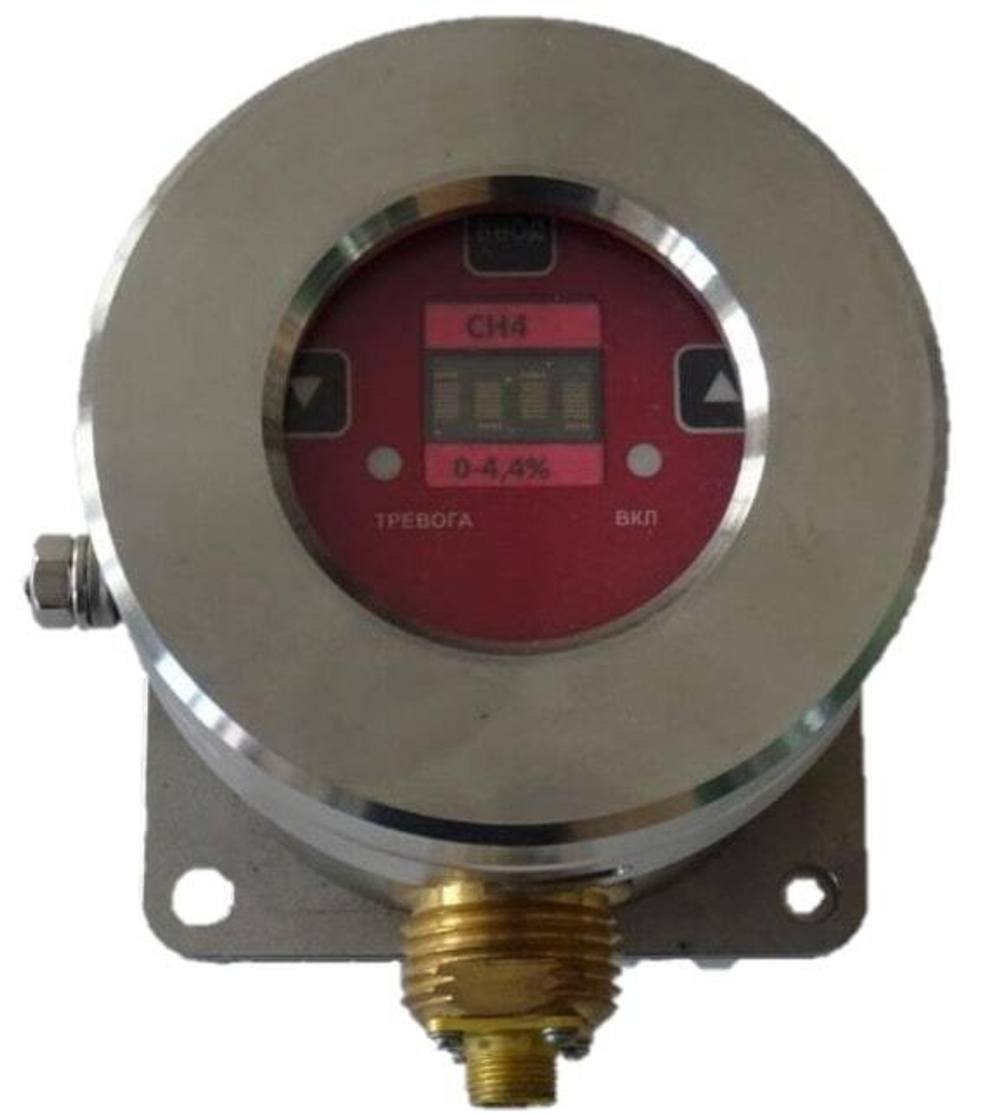

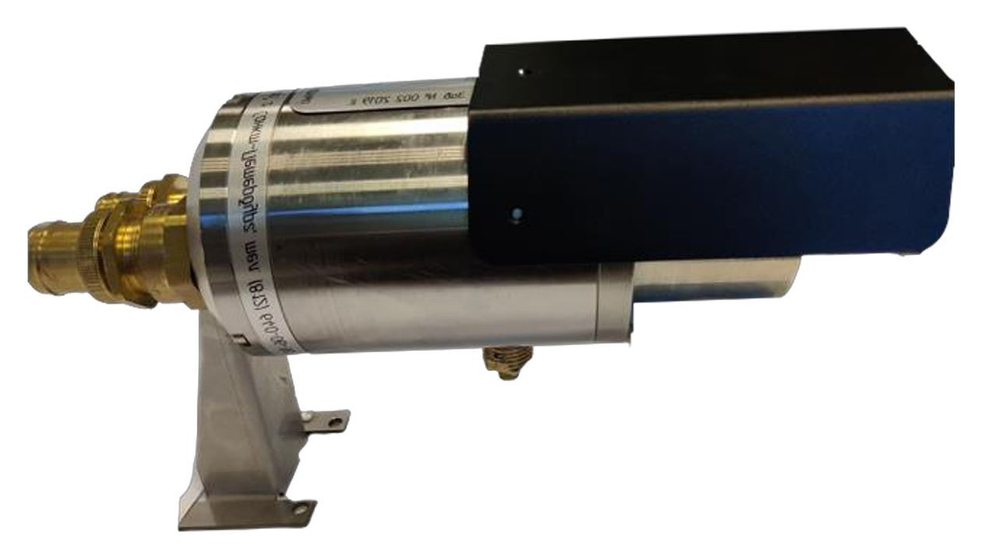

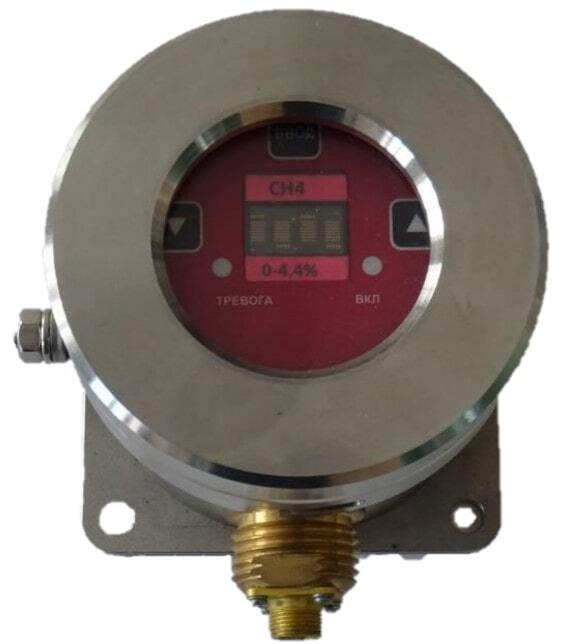

Газоанализатор ГСО-Р1-03 представляет собой двухблочный прибор, состоящий из выносного датчика ГСО-Р1-03Д и индикатора ГСО-Р1-03И. Индикатор ГСО-Р1-03И отображает получаемые показания и позволяет осуществлять настройку параметров датчика.
Оба составных элемента газоанализатора выполняются в стальном или алюминиевом корпусе с высоким классом защиты корпуса от воздействия окружающей среды - IP66/IP67.
Газоанализатор производится во взрывозащищённом исполнении. Датчик ГСО-Р1-03Д имеет вид взрывозащиты оболочки 1Ех d [ib] IIC T4 X, индикатор ГСО-Р1-03И - 1Ex ib IIС T4.
Особенности газоанализатора ГСО-Р1-03:
- самодиагностика работоспособности;
- выходные сигналы: аналоговый (4-20 мА) и цифровой (RS-485, HART);
- срабатывание релейных выходов «сухой контакт» при выходе за пределы пороговых значений;
- трёхцветная светодиодная индикация состояния датчика;
- установка цифрового индикатора на датчик вместо светодиодного (опционально);
- регистрация показаний в журнал событий;
- индикация концентрации СО2 в процентах;
- определение 1 нефтепродукта, выбранного при заказе.
Прибор внесён в Госреестр СИ РФ под № 89570-23.
Межповерочный интервал – 1 год.
Назначенный срок службы (средний полный) – 15 лет.
Диапазоны измеряемых газов и пределы допускаемых значений основной абсолютной погрешности
| Определяемый компонент (канал измерений) | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной2) погрешности3) | ||
| % НКПР1) | объемной доли, % | абсолютной | относительной, % | |
| метан (СН4) |
от 0 до 50 св. 50 до 100 |
от 0 до 2,2 св. 2,2 до 4,4 |
±4 % НКПР - |
- ±8 |
| пропан (С3Н8) |
от 0 до 50 св. 50 до 100 |
от 0 до 0,85 св. 0,85 до 1,7 |
±4 % НКПР - |
- ±8 |
| н-бутан (С4Н10) |
от 0 до 50 св. 50 до 100 |
от 0 до 0,7 св. 0,7 до 1,4 |
±4 % НКПР - |
- ±8 |
| н-пентан (С5Н12) |
от 0 до 50 св. 50 до 100 |
от 0 до 0,55 св. 0,55 до 1,1 |
±4 % НКПР - |
- ±8 |
| н-гексан (С6Н14) |
от 0 до 50 св. 50 до 100 |
от 0 до 0,5 св. 0,5 до 1,0 |
±4 % НКПР - |
- ±8 |
| этилен (C2H4) |
от 0 до 50 св. 50 до 100 |
от 0 до 1,15 св. 1,15 до 2,3 |
±4 % НКПР - |
- ±8 |
| пропилен (С3Н6) |
от 0 до 50 св. 50 до 100 |
от 0 до 1,0 св. 1,0 до 2,0 |
±4 % НКПР - |
- ±8 |
| бензол (C6H6) |
от 0 до 50 св. 50 до 100 |
от 0 до 0,6 св. 0,6 до 1,2 |
±4 % НКПР - |
- ±8 |
| толуол (C6H5CH3) | от 0 до 50 | от 0 до 0,5 | ±4 % НКПР | - |
| метанол (CH3OH) | от 0 до 50 | от 0 до 3,0 | ±4 % НКПР | - |
| этанол (C2H5OH) | от 0 до 50 | от 0 до 1,55 | ±4 % НКПР | - |
| ацетон ((СН3)2СО) | от 0 до 50 | от 0 до 1,25 | ±4 % НКПР | - |
| метилтретбутиловый эфир (С5Н12О) | от 0 до 50 | от 0 до 0,75 | ±4 % НКПР | - |
| пары нефтепродуктов4) | от 0 до 50 | - | ±5 % НКПР | - |
| диоксид углерода (CO2)5) | - | от 0 до 50 |
± (0,02 + 0,08*Cвх6)) % об.д. |
- |
Примечания:
- Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 31610-20-1-2020.
- Нормальные условия измерений:
- - температура окружающего воздуха, ОС от +15 до +25
- - диапазон относительной влажности окружающего воздуха, % от 30 до 80
- - диапазон атмосферного давления, кПа от 90,6 до 104,8
- Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков нормированы только для смесей, содержащих только один горючий компонент.
- Настройка ГСО-Р1-03-пары нефтепродуктов осуществляется изготовителем на один из определяемых компонентов (определяется при заказе):
- - топливо дизельное по ГОСТ 305-2013;
- - керосин по ГОСТ Р 52050-2006;
- - уайт-спирит по ГОСТ 3134-78;
- - топливо для реактивных двигателей по ГОСТ 10227-86;
- - бензин авиационный по ГОСТ 1012-2013;
- - бензин неэтилированный по ГОСТ Р 51866-2002.
- На дисплее индикатора ГСО-Р1-03И концентрация диоксида углерода приводится в процентах от диапазона измерений (5% об.д. = 100 единиц на дисплее ГСО-Р1-03И).
- Cвх - значение объемной доли определяемого компонента на входе газоанализатора, %.
