ГСМ-03 газосигнализатор модульный многоканальный стационарный

Серийно изготавливаемый стационарный модульный многоканальный газосигнализатор ГСМ-03 применяется для непрерывного автоматического контроля концентраций горючих газов и паров легковоспламеняющихся жидкостей.

Газосигнализатор используется во взрывоопасных помещениях и на открытых площадках.

Основные особенности:

• модульная конструкция прибора (4 блока);
• одновременный контроль от 1 до 20 каналов измерения;

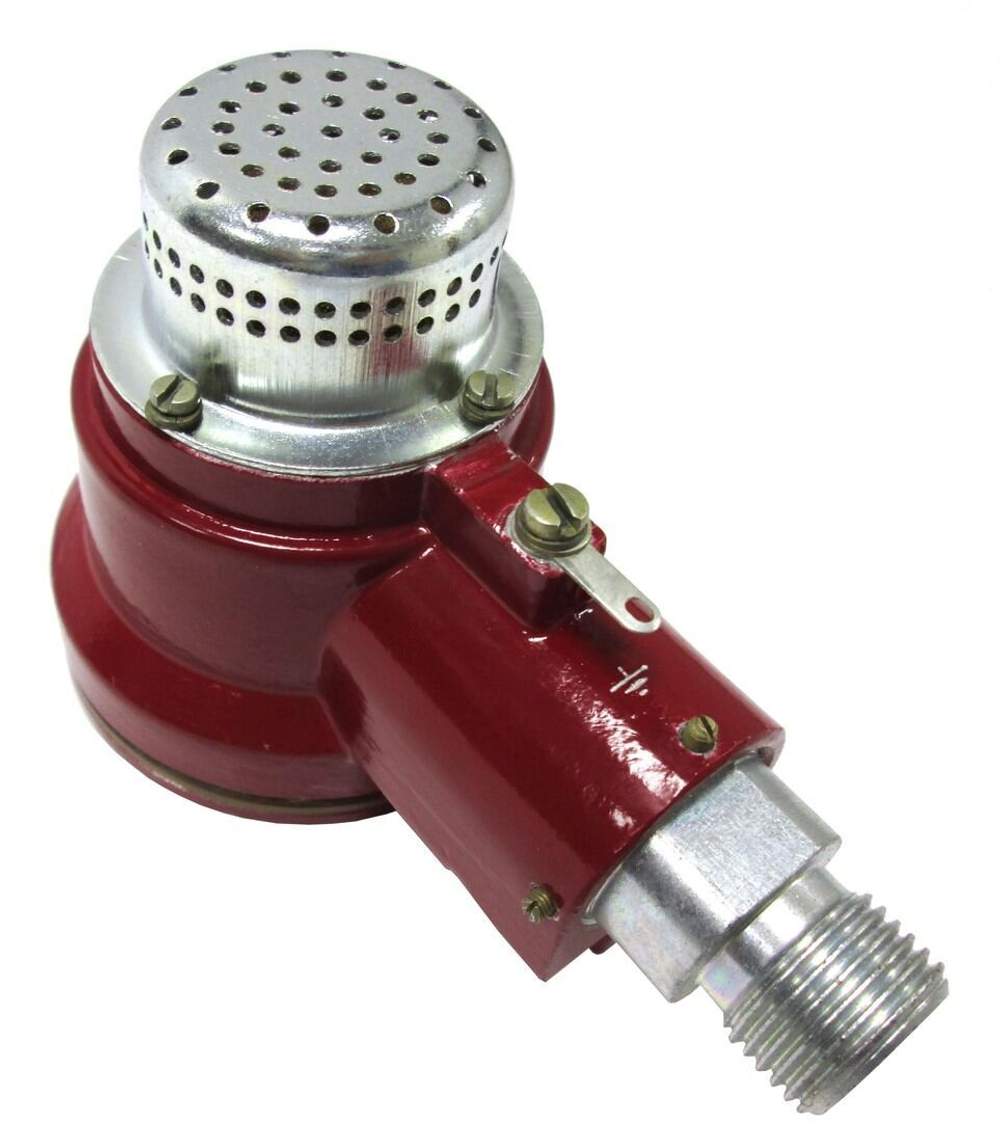

• в качестве детектора: термокаталитические сенсоры во взрывозащищённом исполнении;
• стабильная надёжная работа устройства на дистанции до 1000 метров;
• выходные сигналы: аналоговый 4-20мА, цифровой RS-232, RS-485 с протоколом Modbus RTU, USB 2.0 для связи с ПК, Ethernet;
• 2 порога звуковой сигнализации (программируются потребителем);
• функция самодиагностики работоспособности;
• автоматическое отключение питания сенсора при превышении ПДК для предотвращения преждевременной порчи датчика;
• электропитание: от сети 220 В и от источника резервного питания.

Сферы применения:

• бойлерные и котельные;
• очистные сооружения;
• фармацевтика;
• пищевое производство;
• химические предприятия;
• сельское хозяйство и др.

Прибор включён в Государственный реестр средств измерений РФ.
Межповерочный интервал - 1 год. Средний срок службы - 10 лет. Гарантийный срок - 18 месяцев.

Исполнения ГСМ-03 отличаются по:

• количеству БД и БС (количеству точек контроля);

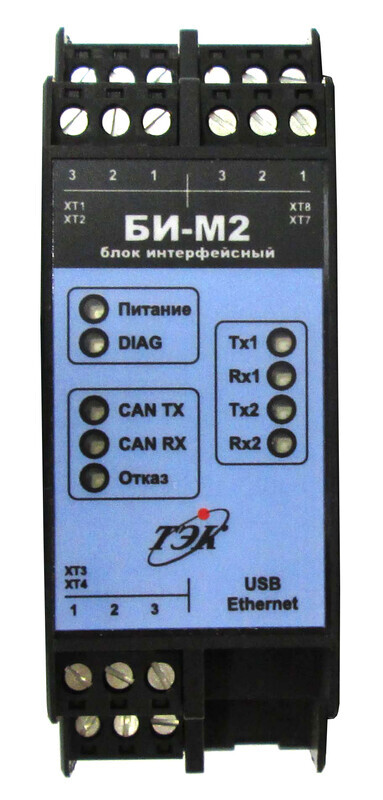

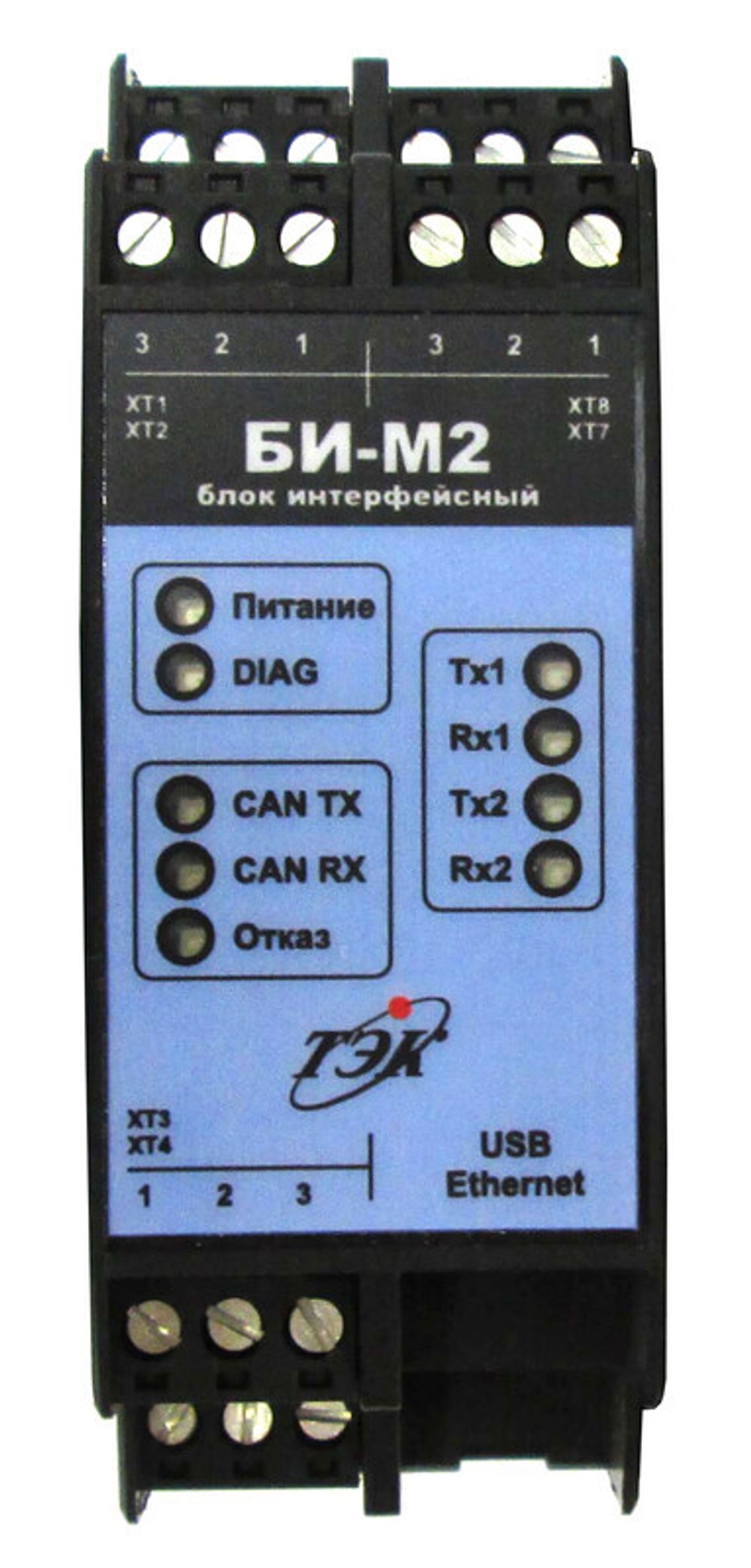

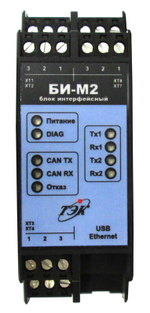

• наличию БИ (для визуализации и регистрации концентрации горючих газов в воздухе в системе АСУ ТП, обеспечение удобства калибровки и поверки блоков БС);

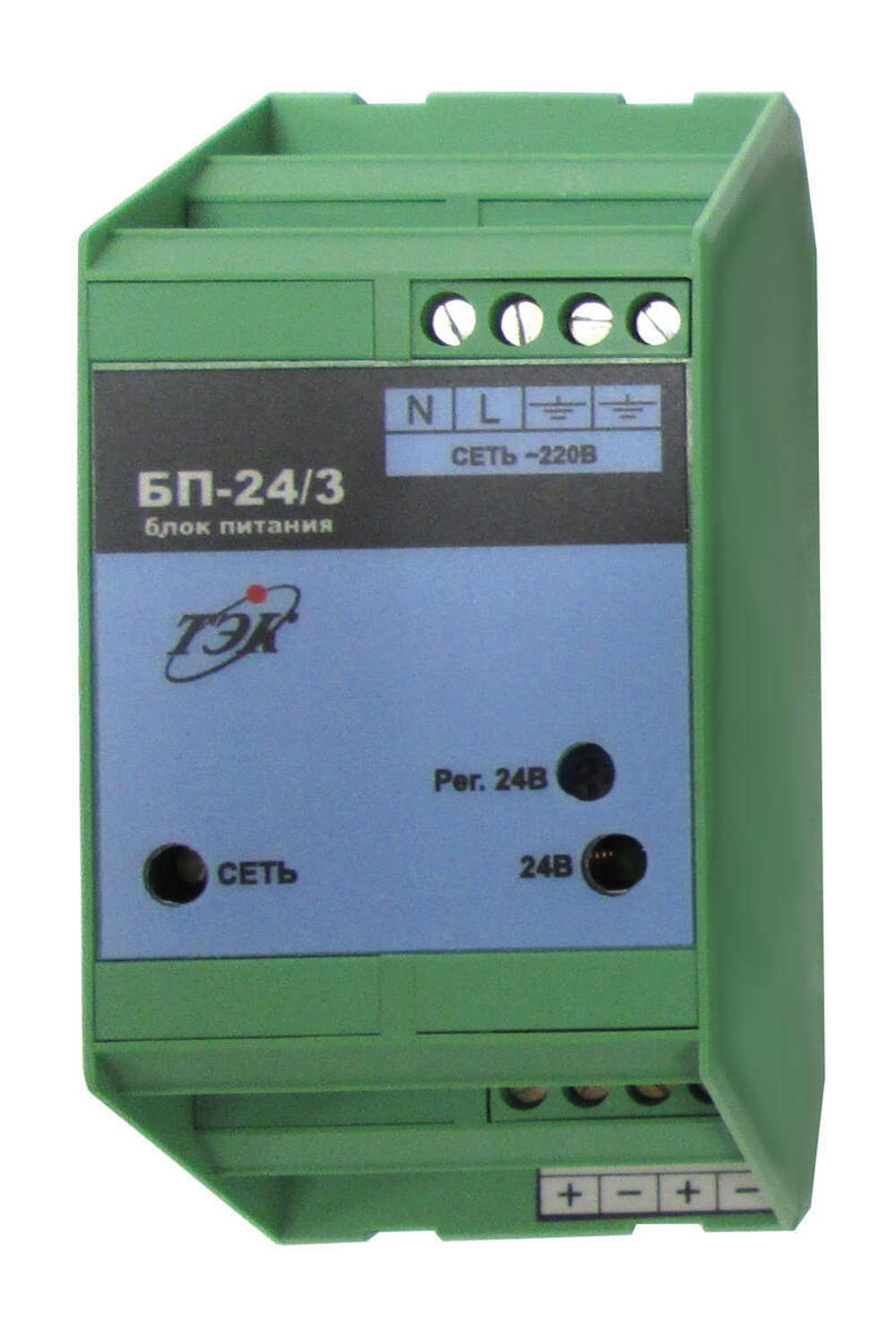

• количеству блоков питания- по конструктивному исполнению;
• типу дискретных выходов порогового устройства.

Маркировка блоков в зависимости от конструктивного исполнения:

Структурная схема ГСМ-03

Особенности ГСМ-03 в конструктиве Phoenix:

• модульное исполнение: от 1 до 20 точек контроля;
• встроенная шина питания и интерфейса между блоками, что облегчает проведение монтажа и наладки;
• наличие сети Ethernet Modbus TCP/IP для передачи данных на верхний уровень;
• наличие интерфейса USB 2.0 для наладки и настройки газосигнализатора при подключении к персональному компьютеру;
• тип дискретных выходов - переключающий контакт.

Особенности ГСМ-03 в конструктиве OKW:

• модульное исполнение: от 1 до 20 точек контроля;
• «горячая» замена блоков сигнализации без останова работы изделия;
• наличие интерфейсов связи RS-232/485 Modbus RTU, ИРПС;
• тип дискретных выходов: нормально-замкнутые / нормально-разомкнутые.

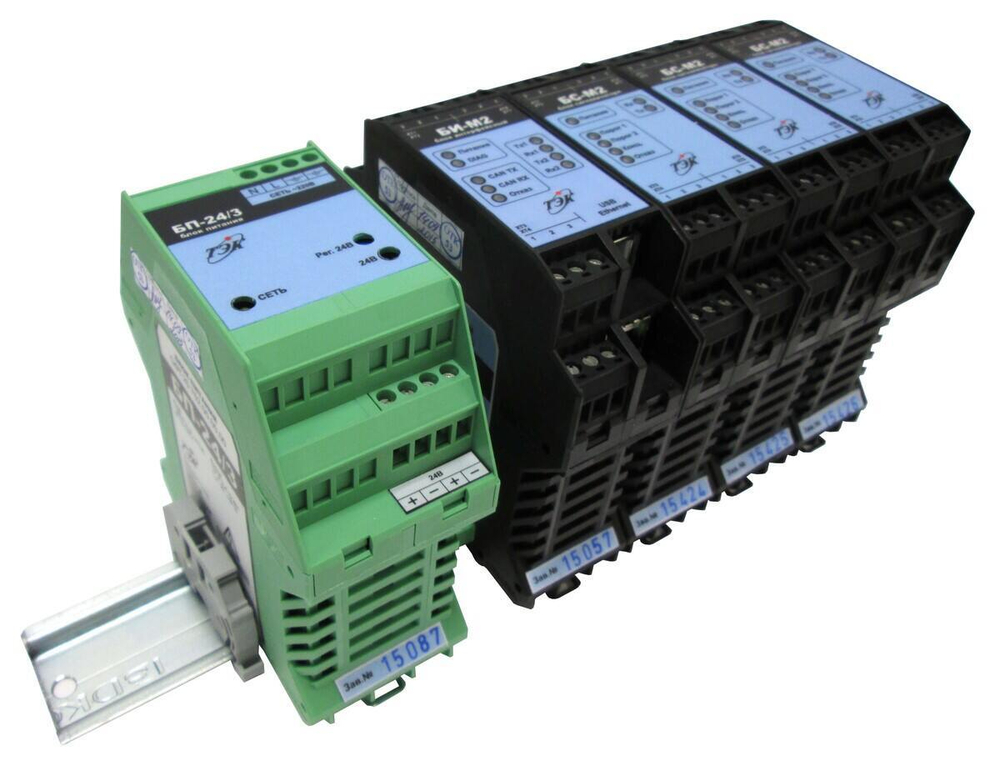

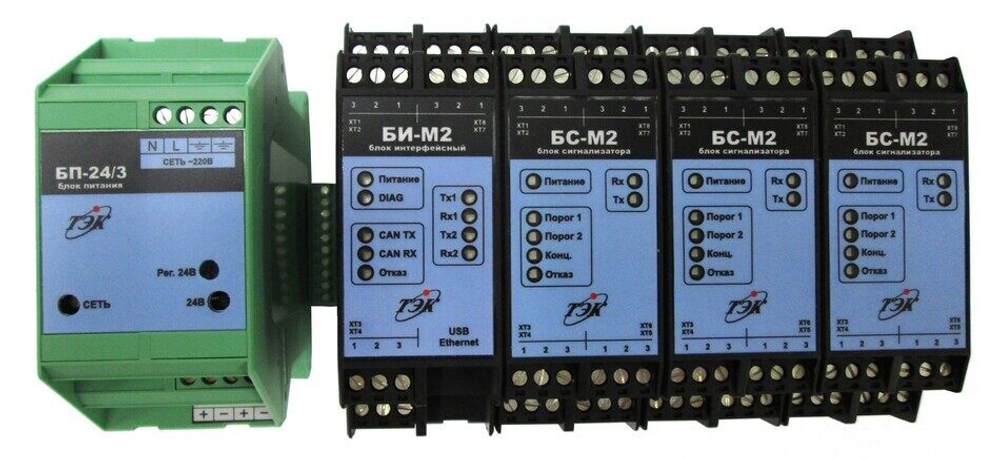

Внешний вид газосигнализатора ГСМ-03

ГСМ-03 конструктива Phoenix	ГСМ-03 конструктива OKW
