Серийно производимый термокаталитический газовый сенсор ГС-1Ех применяется для определения взрывоопасных газов: метана (CH4), пропана (C3H8), водорода (H2), паров бензина и нефтепродуктов (Ex). Сенсор ГС-1Ех выполнен во взрывонепроницаемой оболочке.
Термокаталитический датчик ГС-1Ex применяются в газоанализаторах:
- стационарных: СКГГ-1, ФСТ-03, ФСТ-03В, ФСТ-03М (круглые блок датчики (БД)) и ФСТ-04;
- переносных: ФП11.1, ФП11.2, ФП11.2К, ИМ-93, ИДК-95.х, ФП21, ФП22 и ФП33
Конструкция сенсора включает в себя 2 чувствительных элемента: рабочий и сравнительный. Первый элемент обозначен номером, второй - точкой. При взаимодействии с измеряемым веществом рабочий элемент изменяет свою температуру. Время отклика и чувствительность сенсора зависят от свойств определяемого газа.

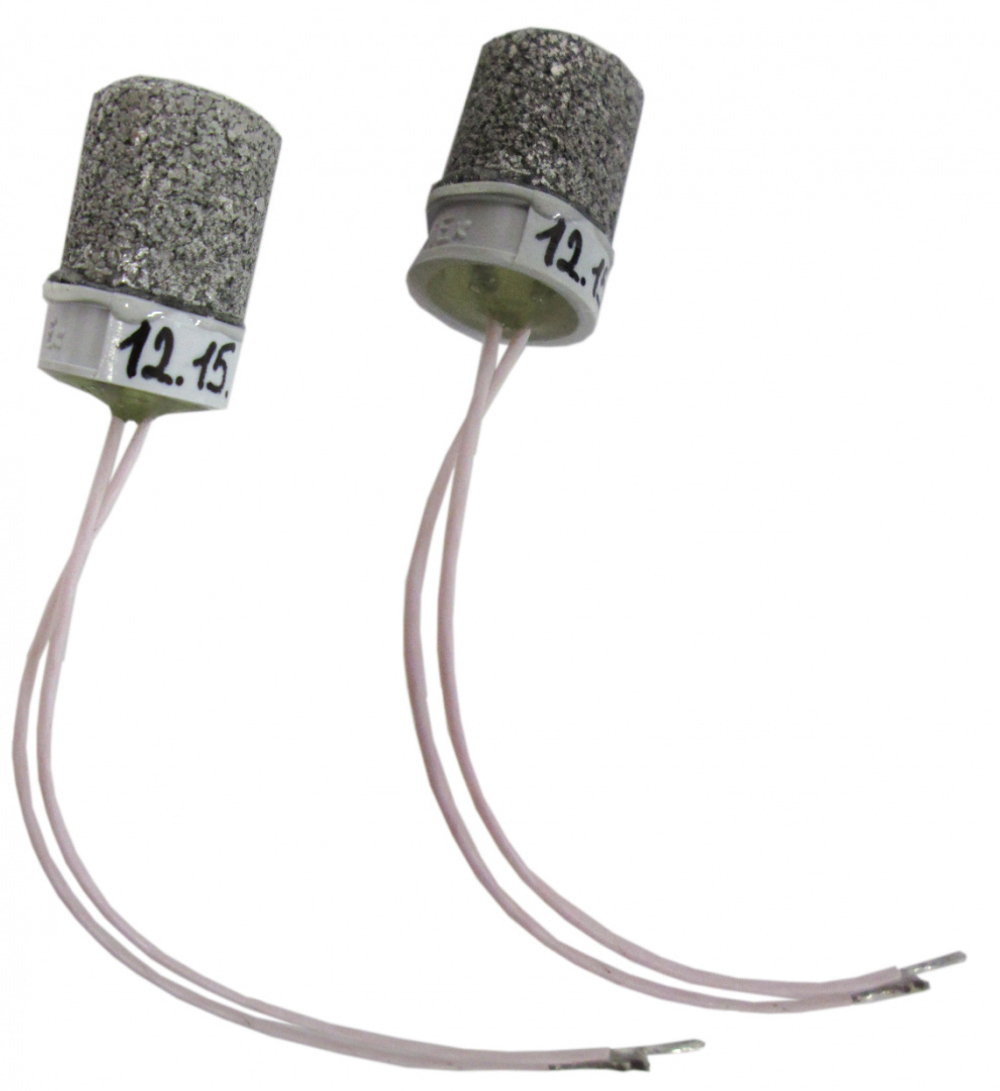

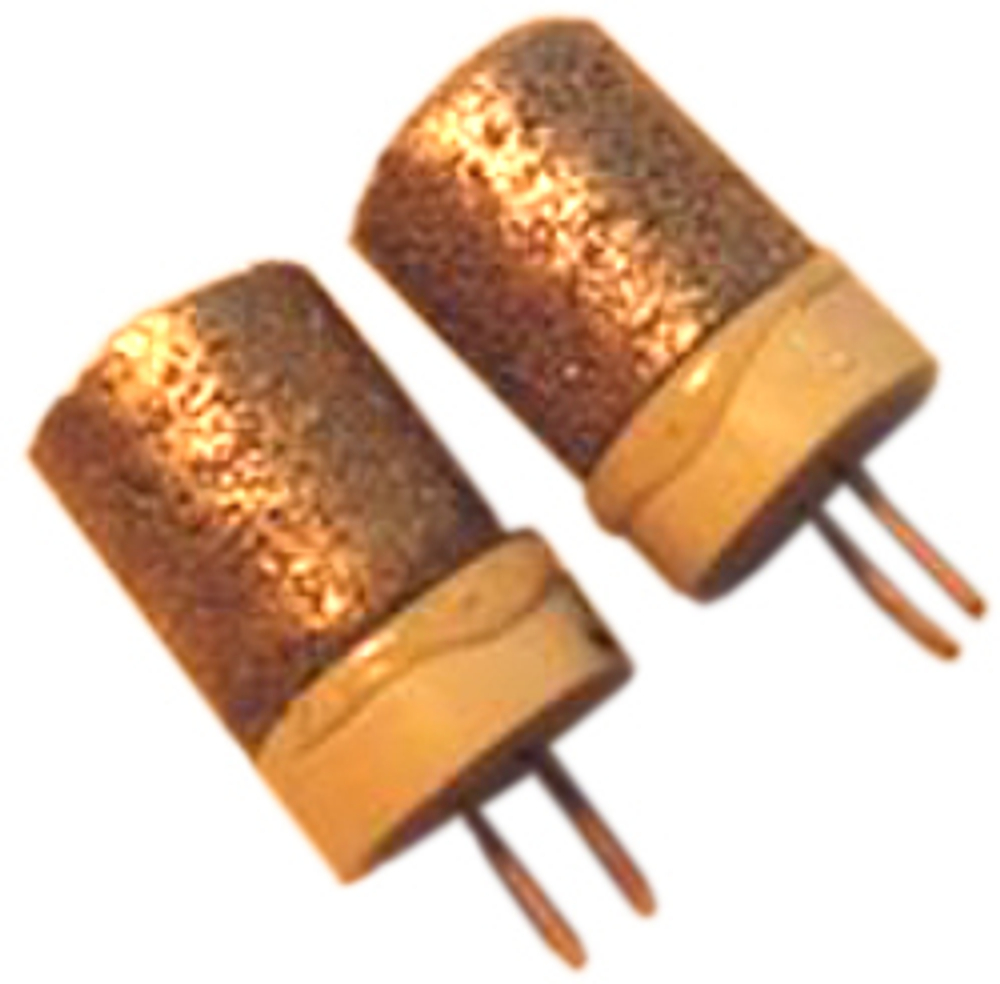

Производится сенсор как с мягкими, так и с жёсткими выводами.
Технические характеристики:
- напряжение питания - 2,5 ± 0,05В;
- ток - (124 ± 10) мА;
- максимальная потребляемая мощность - 400 мВт;
- температурный режим: от -20 до +50°С;
- относительная влажность воздуха до 98% при 25°С;
- атмосферное давление от 84 до 106,7 кПа.
Для предотвращения снижения или потери чувствительности сенсора не допускается попадание на сенсор отравляющих паров хлора, фтора, фосфора, серы, мышьяка, тетраэтилсвинца и их соединений.
Гарантийный срок - 12 месяцев.
