Применяется для измерения и передачи информации о концентрациях взрывоопасных газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), опасных токсичных газов, летучих органических соединений (ЛОС (VOC)) и дефиците/избытке кислорода в воздухе рабочей зоны, в ограниченных и замкнутых пространствах промышленных помещений, газовых средах техпроцессов, открытых пространствах, трубопроводах и воздуховодах; и подачи рабочему персоналу предупредительных сигналов о превышении установленных пороговых значений.

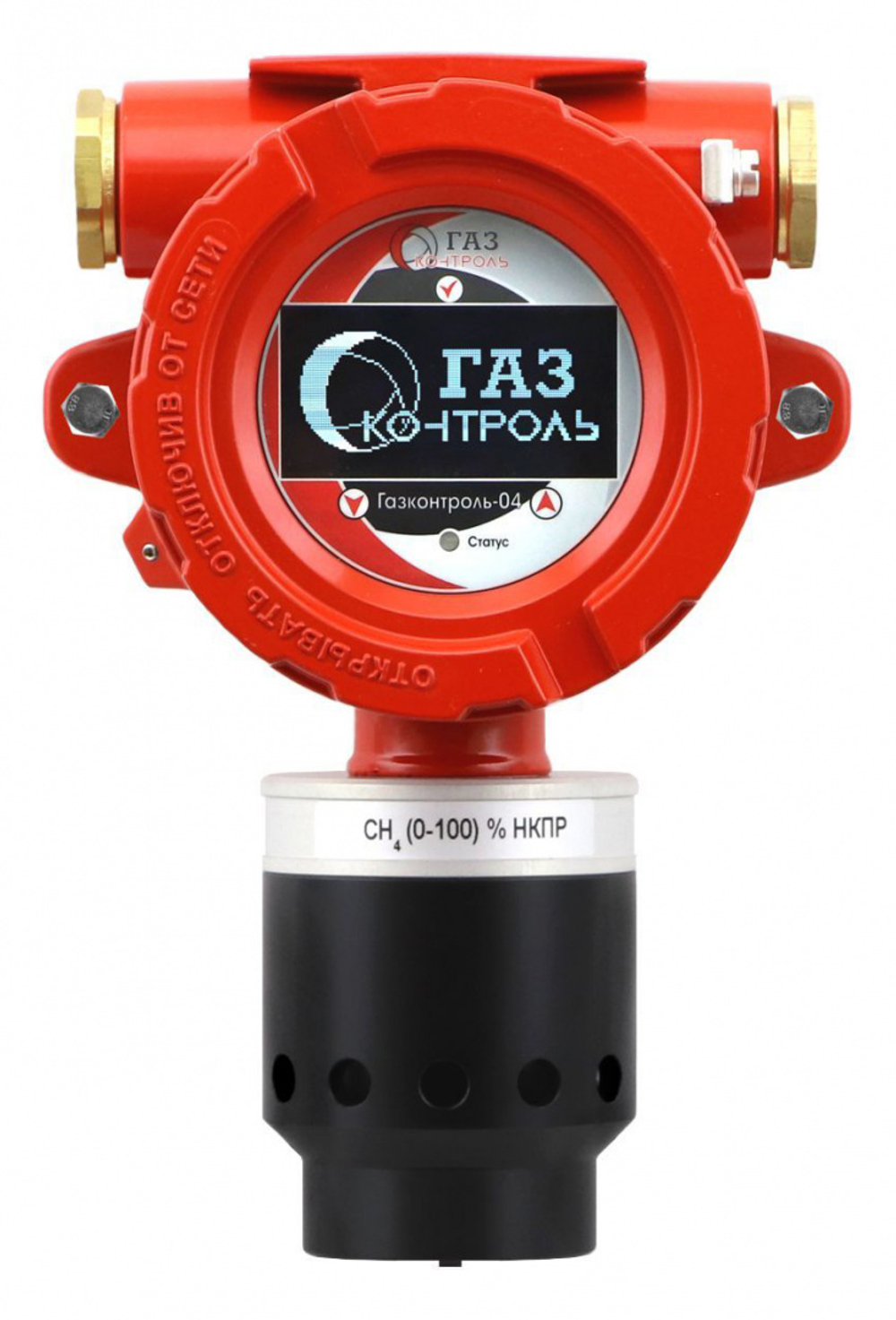

Газоанализатор Газконтроль-04 конструктивно изготавливается в моноблочном металлическом (алюминий или нержавеющая сталь) корпусе и представляет собой стационарный одноканальный (на 1ин измеряемый газ) газоанализатор во взрывобезопасном исполнении с диффузионным (без встроенного насоса) отбором пробы с непрерывным автоматическим анализом окружающей газовоздушной среды.
Стационарный газоанализатор Газконтроль-04 может работать как в составе системы газового анализа, так и как самостоятельное изделие.
Прибор имеет три светодиода сигнализации, светодиод статуса и OLED графический дисплеем.
Завод-изготовитель гарантирует нормальную работу и соответствие газоанализатора требованиям технических условий ТУ 4215-002-72208717-2016 только при точном соблюдении условий хранения, эксплуатации, перевозки, выполнении рекомендаций, а также обязательных требований, изложенных в технической документации.
Прибор имеет несколько модификаций в зависимости от принципа измерения и используемого газочувствительного сенсора:
- Газконтроль-04 EC - электрохимический;
- Газконтроль-04 CT - термокаталитический;
- Газконтроль-04 FR - оптический с инфракрасной абсорбцией на хладоны;
- Газконтроль-04 FD - фотоионизационный;
- Газконтроль-04 IR - оптический с инфракрасной абсорбцией и температурной компенсацией.
Газоанализатор имеет несколько интерфейсов вывода информации:
- встроенный OLED-дисплей;
- светодиод статуса внизу лицевой панели;
- 3 светодиода, расположенные сверху для визуальной сигнализации о достижении пороговых значений или возникновении неисправностей;
- цифровой последовательный интерфейс RS-485 (с протоколом MODBUS RTU);
- токовый унифицированный сигнал 4-20 мА;
- 3 реле типа "сухой контакт" (Порог 1, Порог 2, Авария) (по отдельному запросу);
- реле типа "сухой контакт" Порог 3 для газоанализаторов, предназначенных для измерения аммиака (по отдельному запросу);
- протокол HART (локальный или по токовой петле) (по отдельному запросу);
- светозвуковой оповещатель (по отдельному запросу);
- цифровой сигнал E-WIRE (по отдельному запросу);
- через подключение по Bluetooth (по отдельному запросу).
Газоанализатор внесён в государственный реестр средств измерений РФ, является средством измерения и поставляется с обязательной первичной метрологической поверкой. Поверка подтверждается клеймом ОТК в паспорте на газоанализатор и внесением информации о поверке в систему АРШИН, т.е. результаты госповерки подтверждаются сведениями в Федеральном информационном фонде по обеспечению единства измерений.
Область применения
Взрывоопасные зоны и помещения согласно маркировке взрывозащиты 1Еxd[ia]IICT6X, в которых возможно образование взрывоопасных смесей газов и паров с воздухом.
Выпускаются также другие модели газоанализатора, отличающиеся исполнением корпуса и индикацией:
|
Внешний вид |
Модель газоанализатора Газконтроль |
|
|
Газконтроль-01 имеет индикацию в виде светодиода состояния |
|
|
Газконтроль-02 выполнен в корпусе без индикации |
Интервал между поверками
|
Исполнение газоанализатора |
Межповерочный интервал |
|
Газконтроль-04 CT Газконтроль-04 EC Газконтроль-04 FD Газконтроль-04 FR |
1 год |
|
Газконтроль-04 IR |
2 года |
