Предназначен для периодического или непрерывного мониторинга за содержанием концентраций одного из 30 вредных веществ в одном газоанализаторе в атмосферном воздухе (А), в воздухе рабочей зоны (Р) и в расширенном диапазоне (атмосферный воздух и воздух рабочей зоны) (АР) для исследования газовоздушного пространства, оптимизации промышленных вентиляционных выбросов и технологических газов при отборе проб во фторопластовые ёмкости и с использованием разбавителя.
Контроль и анализ вредных веществ осуществляется с принудительным отбором пробы последовательно и производится на встроенные датчики и на сменные химкассеты.
Данный газоанализатор внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.
Аналогичные приборы переносного типа:
- ЭКОЛАБ Плюс;
- Бинар-1П;
- ГАНК-4 Ex во взрывозащищённом исполнении.
Состав и принцип действия
Прибор состоит из:
- системы встроенных газочувствительных датчиков;

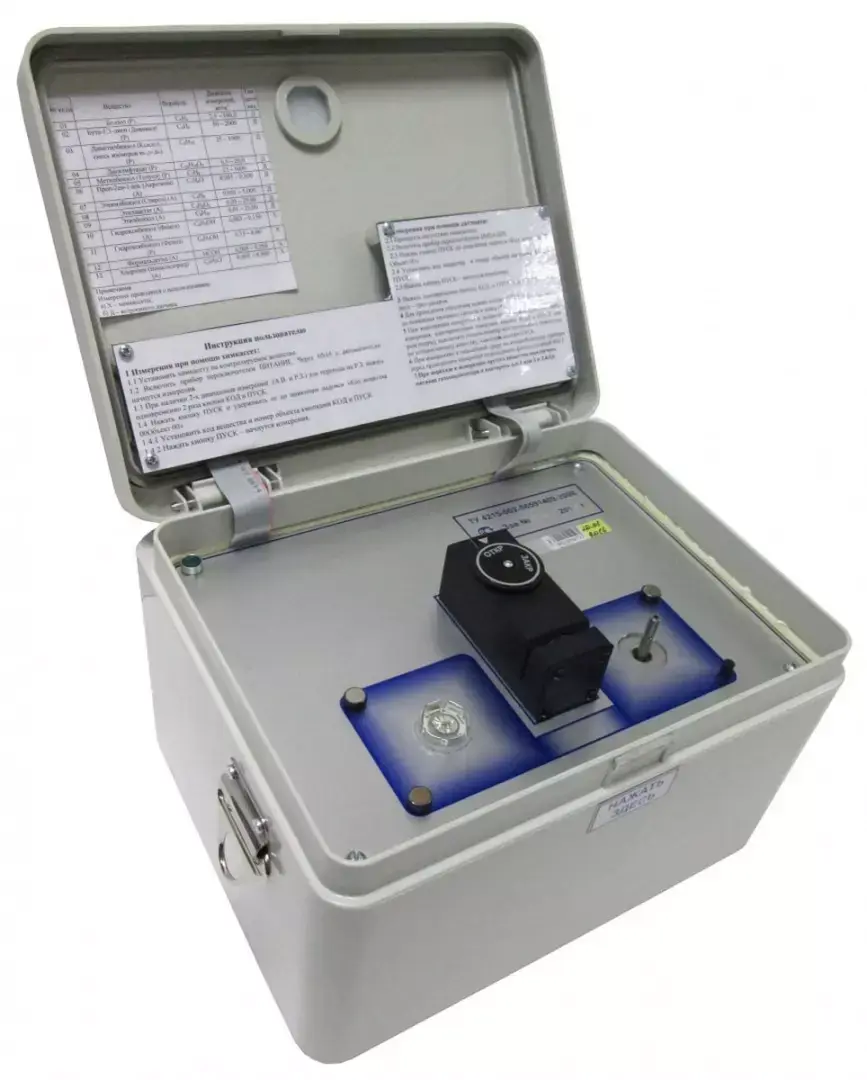

- сменных химкассет с миниблоком памяти «Touch Memory» и реактивной лентой на контролируемые вещества;
- электронной схемы с микропроцессором, памятью и программным управлением;
- системы пропуска измеряемого воздуха с малогабаритным встроенным насосом;
- системы газовых коммуникаций;
- фотоголовки с оптронной парой (светодиод-фотодиод);
- аккумулятора, встроенного в корпус;

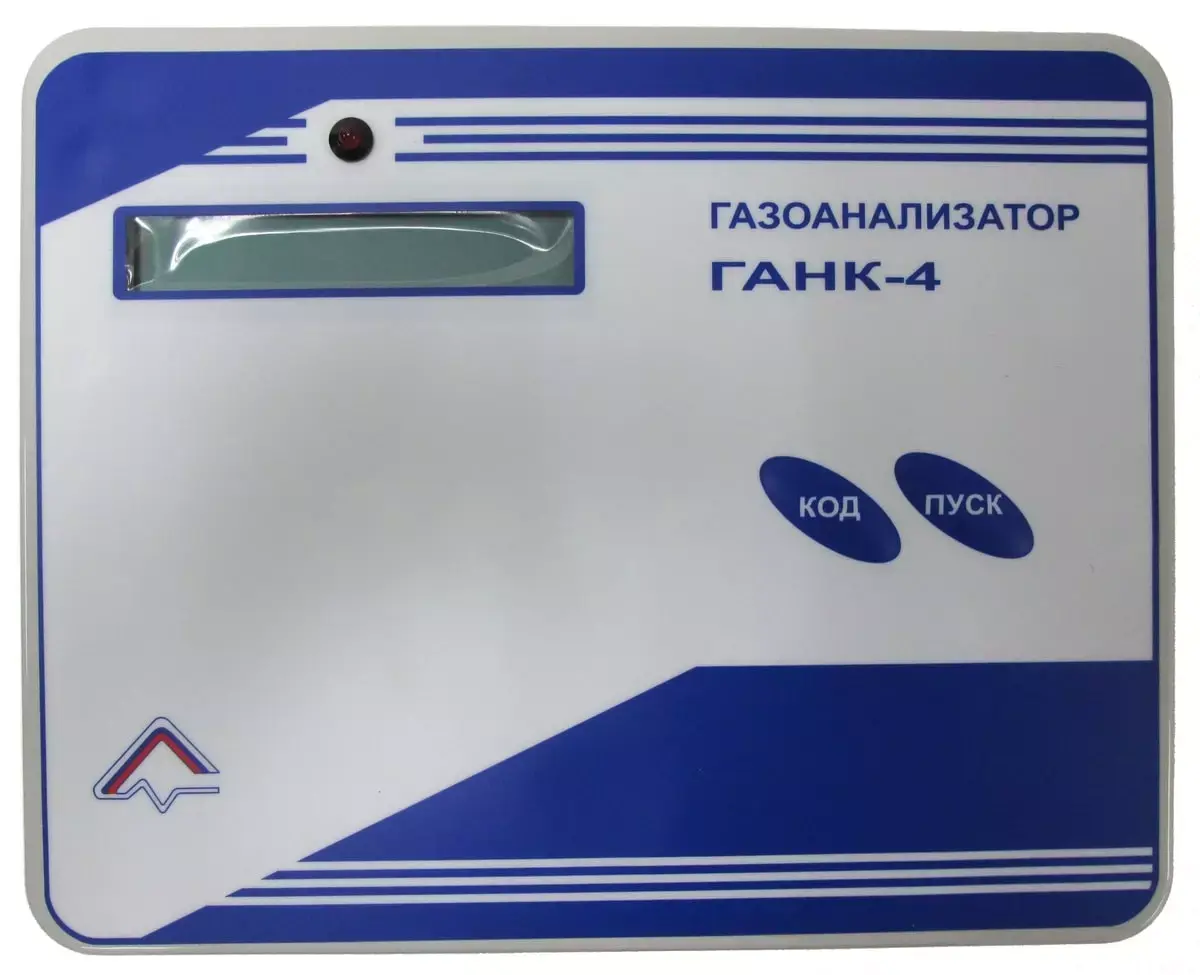

- жидкокристаллического дисплея (ЖКИ);
- тактовых кнопок управления;
- зарядного устройства для Li-Ion аккумуляторов;

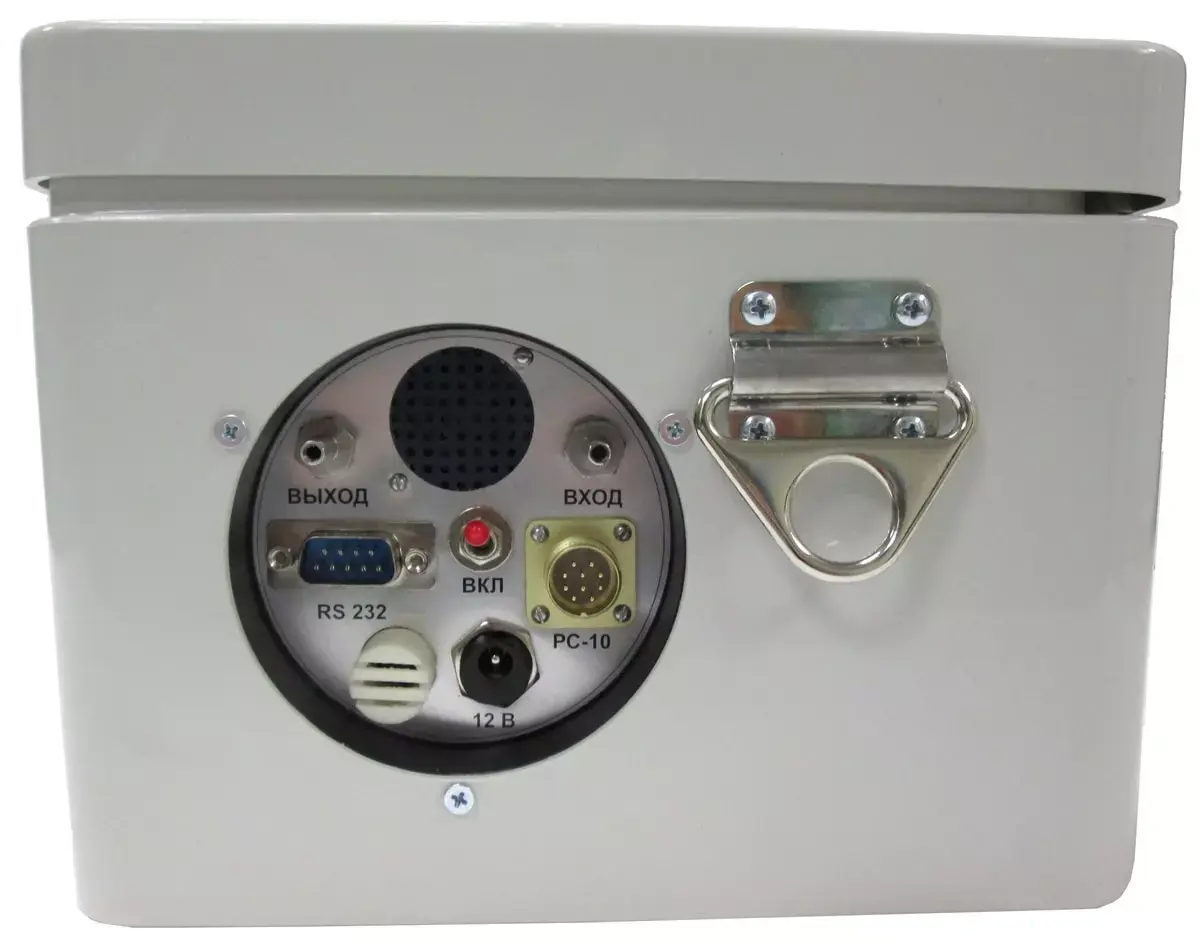

- выхода RS-232 для подключения персонального компьютера к COM порту.
Принцип действия прибора основан на нескольких методах измерения (в зависимости от контролируемых газов):
а) со встроенными датчиками:
- электрохимический (СО, O2, СН2О и др.);
- полупроводниковый (стирол, бензол и др.);
- термокаталический (СН4, гексан и др.);
- оптический (фреоны);
- ионизационный (фенол и др.);
б) со сменной химкассетой:
- спектрофотометрический;
в) с дожигателем и химкассетой:
- конверсионный (4-х хлористый углерод и др.).)
Преимущества и особенности:
• 30 каналов измерений концентраций вредных газов и паров на датчиках и химкассетах;
• возможность измерения как атмосферы (низкие концентрации), так и воздуха рабочей зоны;
• прямое измерение содержание вредных веществ и газов с помощью принудительного отбора пробы встроенным насосом и/или в заранее отобранной пробе;
• взрывозащищённое исполнение - по отдельному заказу (исполнение ГАНК-4 Ex);
• универсальность - персональный набор датчиков и химкассет для измерения загрязняющих веществ (более 240 веществ);
• экономия времени - автоматическое последовательное определение концентрации вредных компонентов непосредственно на объекте исследования без пробоподготовки и «мокрой химии», возможность работы в полевых условиях;
• прибор измеряет предельно-допустимые концентрации редких вредных веществ в атмосфере и рабочей зоне: синильной кислоты, фтора, брома;
• безопасность при использовании – исключен контакт с ядовитыми, агрессивными, канцерогенными веществами;
• автоматическая калибровка каналов измерения;
• установка исходных уровней измерений, аналитические преобразования полученных результатов замеров в осредненные данные за период регистрации измерений и вывод измеренных данных концентрации на дисплей, персональный компьютер (ПК), а также в память газоанализатора;
• отбор проб из труднодоступных и опасных зон с температурой до +1200 °C с помощью зонда длиной до 1600 мм;
• возможность работы при отрицательных температурах, с использованием термостата (опция – по отдельному заказу);
• уменьшение средств на приобретение химических реактивов и расходных материалов;
• цифровая индикация результатов измерения в мг/м³ на ЖК дисплее;
• контроль концентрации пыли, щелочи и кислот.
Области и службы, применяющие газоанализатор:
1. предприятия ГАЗПРОМа и РАО ЕЭС России;
2. службы производственного экологического контроля предприятий;
3. нефтехимическая и химическая промышленность;
4. лаборатории охраны труда промышленных предприятий;
5. чёрная и цветная металлургия
6. подразделения МЧС и Министерства Обороны;
7. анализ воздуха рабочей газовоздушной среды;
8. водоканалы и ЖКХ;
9. горнодобывающие организации (во взрывозащищённом исполнении);
10. автомобильное производство;
11. центры оценки условий труда;
12. службы Росприроднадзора;
13. инспекция Министерства природных ресурсов и охраны окружающей среды;
14. центры эпидемиологии и гигиены;
15. независимые и частные лаборатории и экспертные организации;
16. региональные экологические службы Минприроды;
17. службы экологии железнодорожного и автомобильного транспорта.
Исполнения переносного газоанализатора
|
Наименование исполнения газоанализатора |
Децимальный номер |
Краткое описание |
|
ГАНК-4 (А) |
4215.002.56591409-2002-01 |
Переносной газоанализатор общепромышленного исполнения для периодического и постоянного измерения атмосферного воздуха (А) (низкие концентрации) |
|
ГАНК-4 (Р) |
4215.002.56591409-2002-02 |
Переносной газоанализатор общепромышленного исполнения для периодического и постоянного измерения воздуха рабочей зоны (Р) (безопасность рабочих на местах) |
|
ГАНК-4 (АР) |
4215.002.56591409-2002 |
Переносной газоанализатор общепромышленного исполнения для периодического и постоянного измерения атмосферы (А) и воздуха рабочей зоны (Р) |
Перечень контролируемых газоанализатором веществ
|
МВИ/реестр |
Измеряемые вещества |
Диапазон измерений, мг/м3 |
Тип датчика |
МВИ/реестр |
Измеряемые вещества |
Диапазон измерений, мг/м3 |
Тип датчика |
||
|
(А) |
(Р) |
(А) |
(Р) |
||||||
|
А,Р,П (Да) |
Азота диоксид |
0,02 - 1 |
1 - 40 |
Х |
Р |
Бутилпроп-2-еноат (Бутилакрилат) |
0,00375-5 |
5 - 200 |
Д |
|
А,Р,П (Да) |
Азот (II) оксид |
0,03 - 2,5 |
2,5 - 100 |
Х |
А,Р (Да) |
Бутилацетат |
0,05 - 25 |
25 - 1000 |
Д |
|
Азота оксиды |
2,5 - 100 |
Х |
А,Р (Да) |
Бут-1-ен (Бутилен) |
1,5 - 50 |
50 - 2000 |
Д |
||
|
А,Р,П |
Азотная кислота |
0,075 - 1 |
1 - 40 |
Х |
А,Р |
Газ природный (по метану) |
25 – 3500 |
3500 - 35000 |
Д |
|
А,Р |
Амины алифатические С15-20 (А), Алкил С15-20 амины (Р) |
0,0015 - 0,5 |
0,5 - 20 |
Х |
А,Р |
Газ топливный (по пропану) |
25 – 50 |
50 - 2000 |
Д |
|
А,Р |
Аминобензол (Анилин) |
0,015 - 0,05 |
0,05 - 2 |
Д |
А,Р |
Гексагидро-2Н-азепин-2-он (Капролактам) |
0,03 - 5 |
5 - 200 |
Д |
|
А,Р (Да) |
2-Аминоэтанол (Моноэтаноламин) |
0,01 - 0,25 |
0,25 - 10 |
Х |
А,Р,П |
Гексан |
30 – 150 |
150 - 6000 |
Д |
|
А,Р,П (Да) |
Аммиак |
0,02 - 10 |
10 - 400 |
Х |
А,Р |
Гексан-1-ол |
0,1 - 5 |
5 - 200 |
Д |
|
Р,П (Да) |
Ацетальдегид (Этаналь) |
0,005 - 2,5 |
2,5 - 100 |
Д |
Р |
Гептан |
30 – 150 |
150 - 6000 |
Д |
|
А,Р (Да) |
Ацетонитрил (Уксусной кислоты нитрил) |
0,05 - 5 |
5 - 200 |
Д |
А,Р |
Гептан-1-ол |
0,1 - 5 |
5 - 200 |
Д |
|
А,Р (Да) |
Аэрозоль краски (по ксилолу) |
0,1 - 25 |
25 - 1000 |
Д |
А,Р,П (Да) |
Гидроксибензол (Фенол) |
0,0015 - 0,15 |
0,15 - 6 |
Х |
|
Р |
Бензальдегид |
0,02 - 2,5 |
2,5 - 100 |
Д |
А,Р |
Гидроксиметилбензол (Крезолы, смесь изомеров м-,o-,n-) |
0,0025 - 0,25 |
0,25 - 10 |
Д |
|
А,Р |
Бензилацетат |
0,005 - 2,5 |
2,5 - 100 |
Д |
А,Р,П (Да) |
Гидрофторид (Фтороводород) |
0,0025 - 0,25 |
0,25 - 10 |
Х |
|
А,Р,П (Да) |
Бензин |
0,75 - 50 |
50 - 2000 |
Д |
А,Р,П (Да) |
Гидрохлорид (Хлороводород) |
0,05 - 2,5 |
2,5 - 100 |
Х |
|
А,Р (Да) |
Бензол |
0,05 - 2,5 |
2,5 - 100 |
Д |
А,Р |
1,2-Диаминоэтан (Этилендиамин) |
0,015 - 1 |
1 - 40 |
Х |
|
Р |
Бифенил 25%, смесь с 1,1-оксидибензолом 75% (Динил) |
0,005 - 5 |
5 - 200 |
Д |
Р |
Дибутилбензол-1,2-дикарбонат (Дибутилфталат) |
0,05 - 0,25 |
0,25 - 10 |
Д |
|
А,Р |
Бромбензол |
0,015 - 1,5 |
1,5 - 60 |
Д |
А,Р (Да) |
Дигидросульфид (Сероводород) |
0,004 - 5 |
5 - 200 |
Х |
|
Р |
1-Бромгексан (А), Бромгексан (Р), (Гексилбромид) |
0,005 - 0,15 |
0,15 - 6 |
Д |
Дигидрофуран-2,5-дион (А), 2,5-Фурандион (Р) (Малеиновый ангидрид) |
0,025 - 0,5 |
0,5 - 20 |
Д |
|
|
Р |
Бромметан |
0,1 - 0,5 |
0,5 - 20 |
Д |
А,Р (Да) |
Дизельное топливо |
30 - 150 |
150 - 6000 |
Д |
|
А,Р |
4-Бром-1-гидроксибензол (А), Бромгидроксибензол (Р) (Бромфенол) |
0,015 - 0,15 |
0,15 - 6 |
Д |
А,Р |
Диметиламин (А), N- Метилметанамин (Р) |
0,00125 - 0,5 |
0,5 - 20 |
Х |
|
А,Р |
Бута-1,3-диен (Дивинил) |
0,5 - 50 |
50 - 2000 |
Д |
4,4 Диметил-1,3-диоксан |
0,002 - 1,5 |
1,5 - 60 |
Д |
|
|
А,Р |
Бутан |
30 – 150 |
150 - 6000 |
Д |
А,Р |
Диметилсульфид |
0,04 - 25 |
25 - 1000 |
Д |
|
Р |
Бутаналь (Масляный альдегид) |
0,003 - 2,5 |
2,5 - 100 |
Д |
А,Р |
Диметилсульфоксид (ДМСО) |
0,05 - 10 |
10 - 400 |
Д |
|
Р |
Бутан-1,4-диол |
0,05 - 2,5 |
2,5 - 100 |
Д |
А,Р |
N,N-Диметилформамид (ДМФА) |
0,015 - 5 |
5 - 200 |
Д |
|
А,Р,П (Да) |
Бутан-1-ол (Бутанол, бутиловый спирт) |
0,05 - 5 |
5 - 200 |
Д |
А,Р |
Диметиламинобензол (А), Аминодиметилбензол (Р), (Ксилидины) |
0,01 - 1,5 |
1,5 - 60 |
Д |
|
А,Р (Да) |
Бутан-2-ол (Изобутанол) |
0,05 - 5 |
5 - 200 |
Д |
Р |
Диметилбензол-1,2-дикарбонат (Диметилфталат) |
0,0035 - 0,15 |
0,15 - 6 |
Д |
|
Р |
Бутан-2-он (Метилэтилкетон) |
0,05 - 100 |
100 - 4000 |
Д |
А,Р,П (Да) |
Диметилбензол (Ксилол смесь изомеров м-,o-,n-) |
0,1 - 25 |
25 - 1000 |
Д |
|
2,2-Диметилпропан-1,3-диол (А), 2,2-Диметилпропан-1,3-диол по Бутан-1,4-диолу (Р) |
0,05 - 2,5 |
2,5 - 100 |
Д |
А,Р (Да) |
Метанол (Метиловый спирт) |
0,25 - 2,5 |
2,5 - 100 |
Д |
|
|
Р |
Диметокси метан (Метилаль) |
0,025 - 5 |
5 - 200 |
Д |
А,Р,П (Да) |
Метантиол (Метилмеркаптан) |
0,003 - 0,4 |
0,4 - 16 |
Х |
|
1,4-Диоксан |
0,035 - 5 |
5 - 200 |
Д |
А,Р |
Метантиолы, меркаптаны (метил-, этил-) (по метилмерк.) |
0,003 - 0,4 |
0,4 - 16 |
Х |
|
|
Р |
Диоктилбензол-1,2-дикарбонат (А), Бис(2-этилгексил)фталат (Р), Диоктилфталат |
0,01 - 0,5 |
0,5 - 20 |
Д |
А,Р |
2-Метилбута-1,3-диен (Изопрен) |
0,25 - 20 |
20 - 800 |
Д |
|
А,Р |
Дихлорметан (Метилен хлористый) |
4,4 - 25 |
25 - 1000 |
Д |
Р |
Метилпроп-2-еноат (Метилакрилат) |
0,005 - 2,5 |
2,5 - 100 |
Д |
|
А, Р (Да) |
1,2-Дихлорэтан |
0,5 - 5 |
5 - 200 |
Д |
Р (Да) |
Метил-2-метилпроп-2-еноат (Метилметакрилат, метиловый эфир метакриловой кислоты) |
0,005 - 5 |
5 - 200 |
Д |
|
Р |
1,1-Дихлорэтен (Дихлорэтилен) |
0,04 - 25 |
25 - 1000 |
Д |
А,Р |
Метилацетат |
0,035 - 50 |
50 - 2000 |
Д |
|
А,Р |
Диэтиламин |
0,01 - 15 |
15 - 600 |
Х |
А,Р,П (Да) |
Метилбензол (Толуол) |
0,3 - 25 |
25 - 1000 |
Д |
|
А,Р |
Диэтилбензол |
0,0025 - 5 |
5 - 200 |
Д |
Р |
Хлорметан (Метилхлорид) |
2,5 - 100 |
Д |
|
|
Р |
Диэтилбензол-1,2-дикарбонат (Диэтилфталат) |
0,005 - 0,25 |
0,25 - 10 |
Д |
А,Р |
Метиламин (Монометиламин) |
0,0005 - 0,5 |
0,5 - 20 |
Х |
|
Р,П |
диЖелезо триоксид |
0,02 - 3 |
3 - 120 |
Х |
А,Р |
1-Метил-4-этилбензол (Этилтолуол) |
0,007 - 25 |
25 - 1000 |
Д |
|
А,Р |
Угольная зола теплоэлектростанций (А), Зола (Р) |
0,01 - 2 |
2 - 80 |
Х |
А,Р |
Натрий гидроксид (А), Щёлочи едкие (в пересчёте на NаОН) (Р) |
0,005 - 0,25 |
0,25 - 10 |
Х |
|
А,Р |
Изобутан |
7,5 - 150 |
150 - 6000 |
Д |
А,Р (Да) |
Нафталин |
0,0035 - 10 |
10 – 400 |
Д |
|
А,Р (Да) |
(1-Метилэтил) бензол (Изопропилбензол, Кумол) |
0,007 - 25 |
25 - 1000 |
Д |
А,Р |
Гептановая фракция (А) Нефрас С15/200 /в пересчёте на С/ (Р) |
0,75 - 50 |
50 - 2000 |
Д |
|
Р |
Канифоль |
0,25 - 2 |
2 - 80 |
Д |
Р |
Никель (А), Никель и соед. (Р) |
0,0005 - 0,025 |
0,025- 1 |
Х |
|
А,Р,П |
Керосин |
0,6 - 150 |
150 - 6000 |
Д |
А,Р |
Нитробензол |
0,004 - 1,5 |
1,5 - 60 |
Д |
|
Р |
Кислород, % об. |
5% - 23% |
10% - 40% |
Д |
А,Р |
Нитрометан |
0,05 - 15 |
15 - 600 |
Д |
|
Р |
Марганец в сварочных аэрозолях (Р) |
0,1 - 4 |
Х |
А,Р |
Нитроэтан |
0,05 - 15 |
15 - 600 |
Д |
|
|
А,Р,П |
Масла минеральные нефтяные |
0,025 - 2,5 |
2,5 - 100 |
Д |
А,Р |
2-Нитропропан (А), Нитропропан (Р) |
0,05 - 15 |
15 - 600 |
Д |
|
Р |
Медь (Р) |
0,25 - 10 |
Х |
А,Р (Да) |
Озон |
0,015 - 0,05 |
0,05 - 2 |
Х |
|
|
А,Р |
2-Метилпроп-2-еновая к-та (Метакриловая кислота) |
0,005 - 5 |
5 - 200 |
Д |
Р |
2,2-Оксибиспропан (А), 2-(1-Метилэтокси) Пропан (Р) (Диизопропиловый эфир) |
0,2 - 50 |
50 - 2000 |
Д |
|
А,Р,П |
Метан |
25 - 3500 |
3500 - 35000 |
Д |
Р |
Оксибисметан (Диметиловый эфир) |
0,1 - 150 |
150 - 4000 |
Д |
|
А,Р (Да) |
Метановая кислота (Муравьиная кислота) |
0,025 - 0,5 |
0,5 - 20 |
Х |
А,Р |
2,2-Оксидиэтанол (Диэтиленгликоль) |
0,1 - 5 |
5 - 200 |
Д |
|
Р |
Оксид алюминия (в свар. аэрозоле) |
1 - 40 |
Х |
А,Р,П |
Пыль зерновая |
0,075 - 2 |
2 - 80 |
Х |
|
|
Р |
Оксиды железа (в свар. аэрозоле) |
3 - 120 |
Х |
А,Р |
Пыль мучная |
0,2 - 3 |
3 - 120 |
Х |
|
|
Р |
|||||||||
