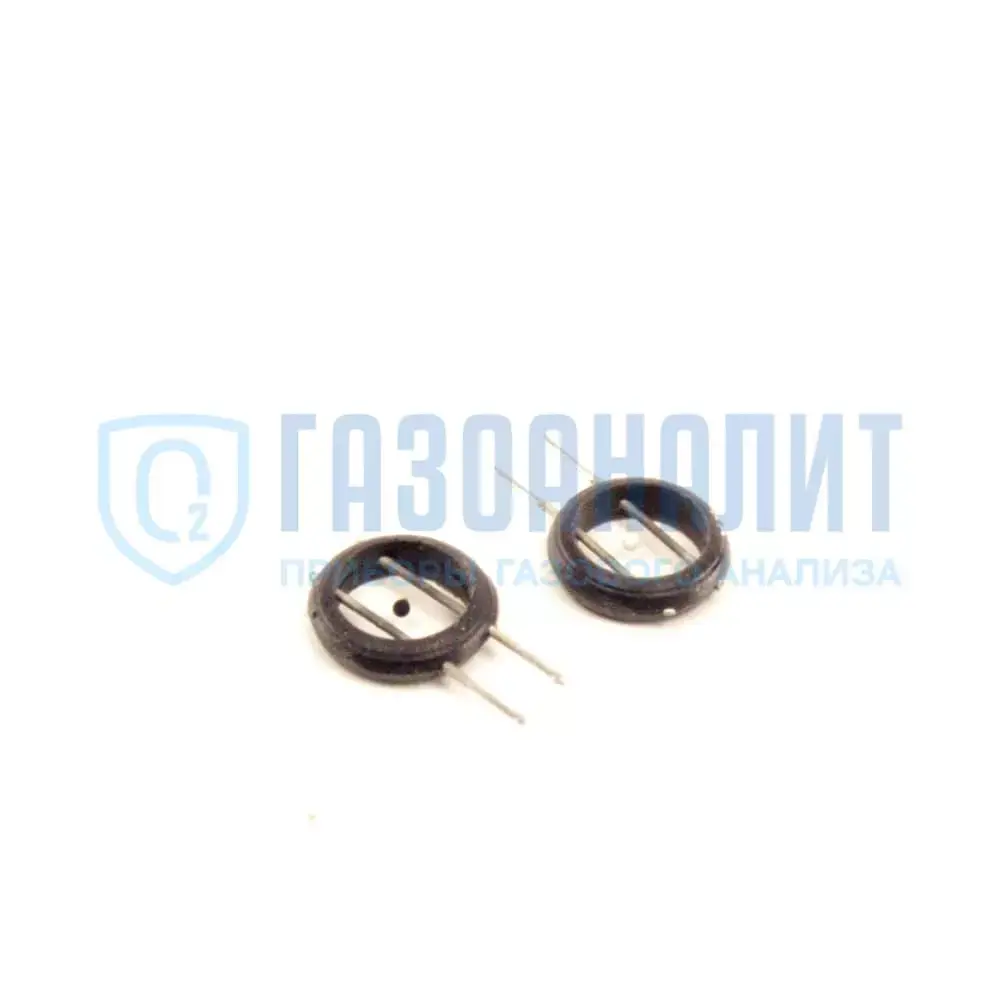

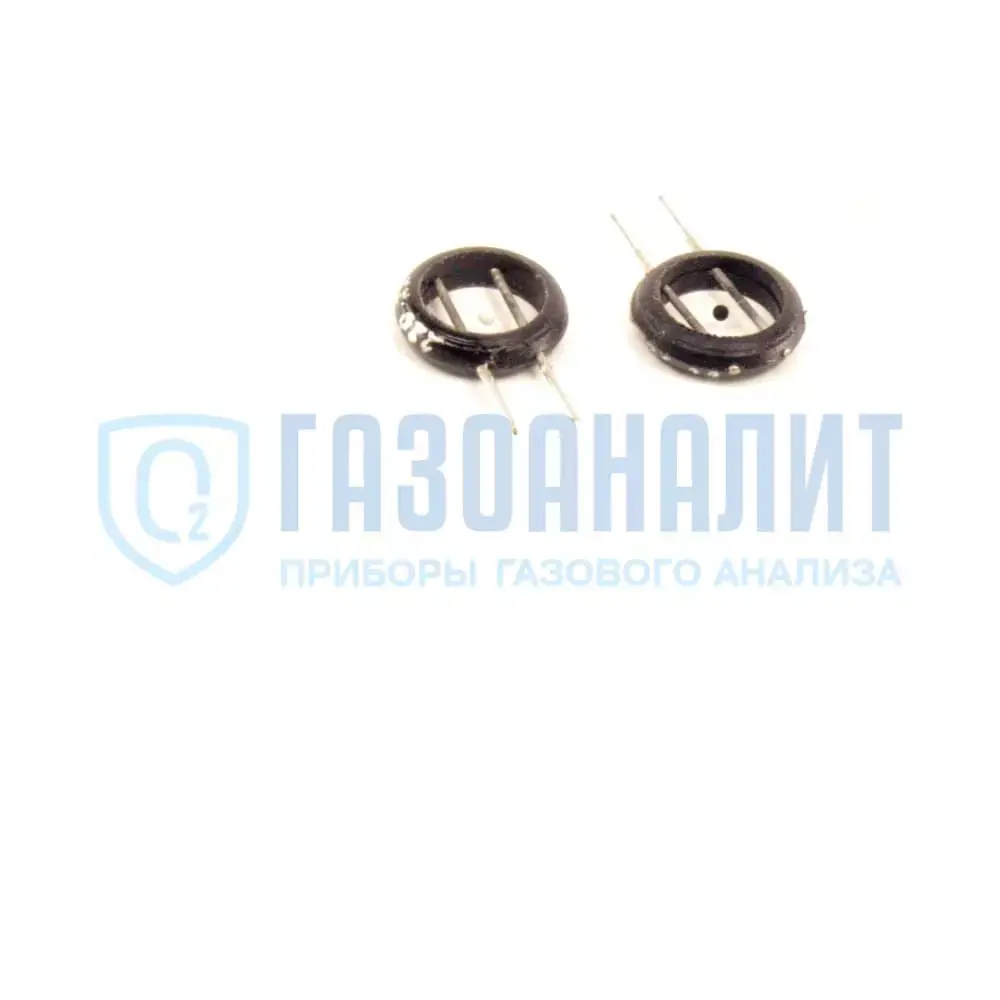

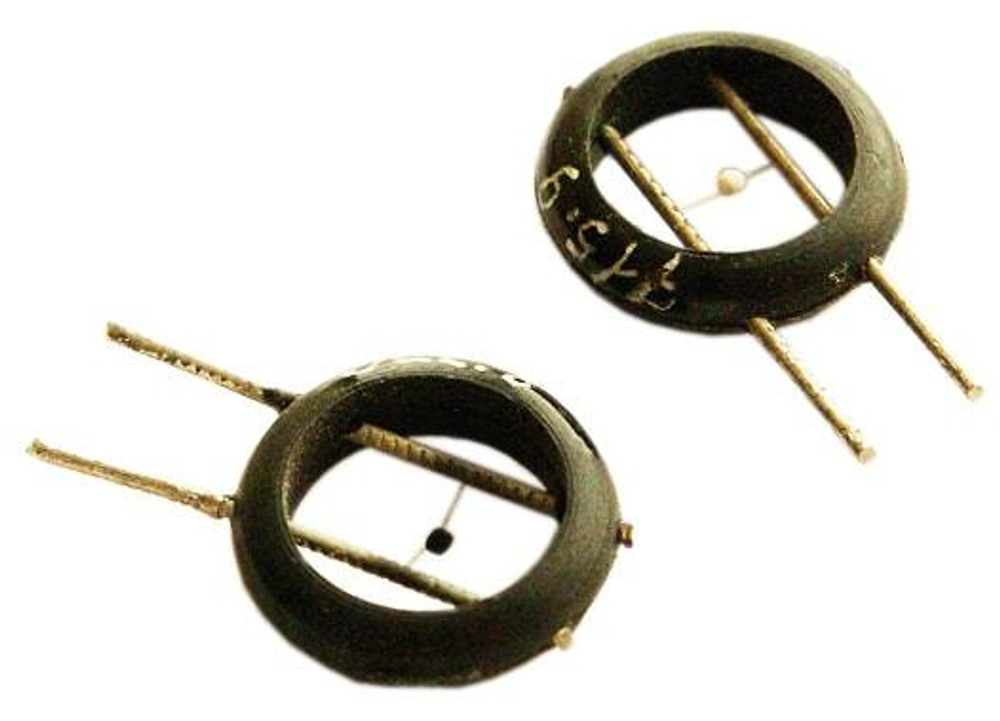

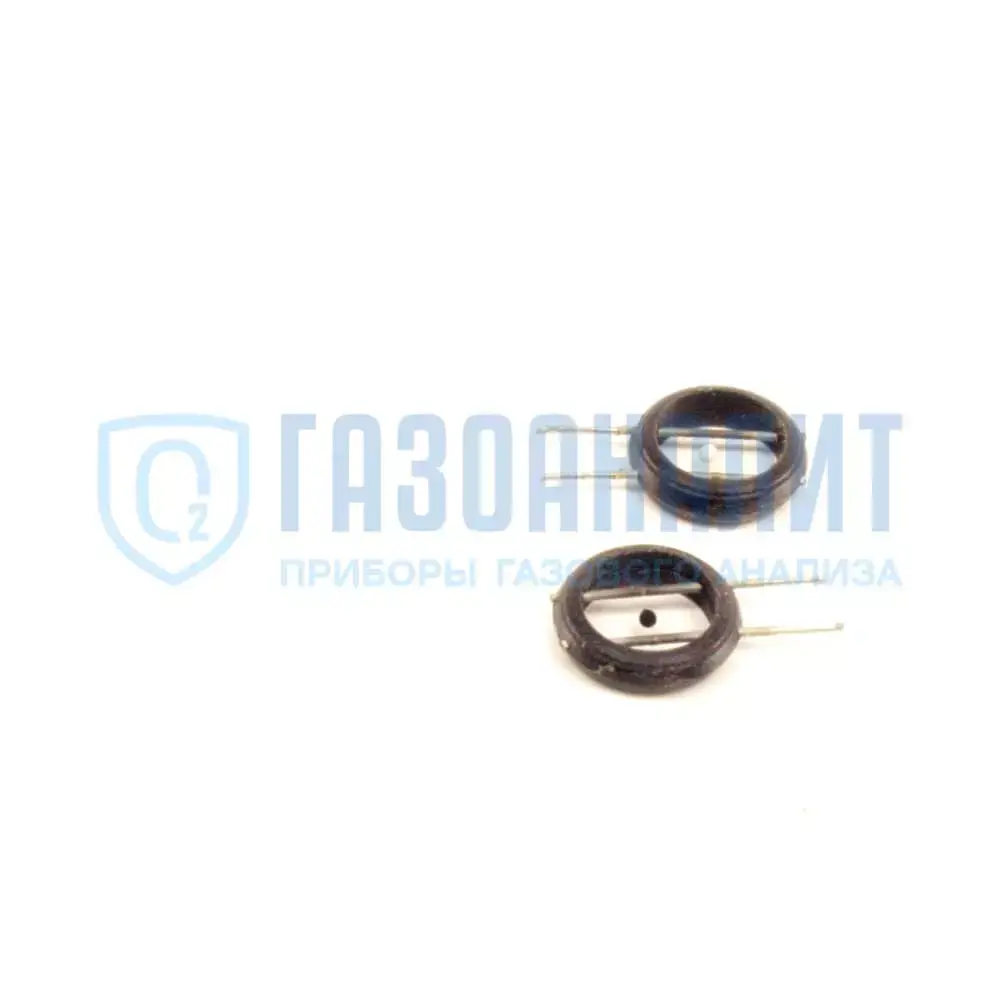

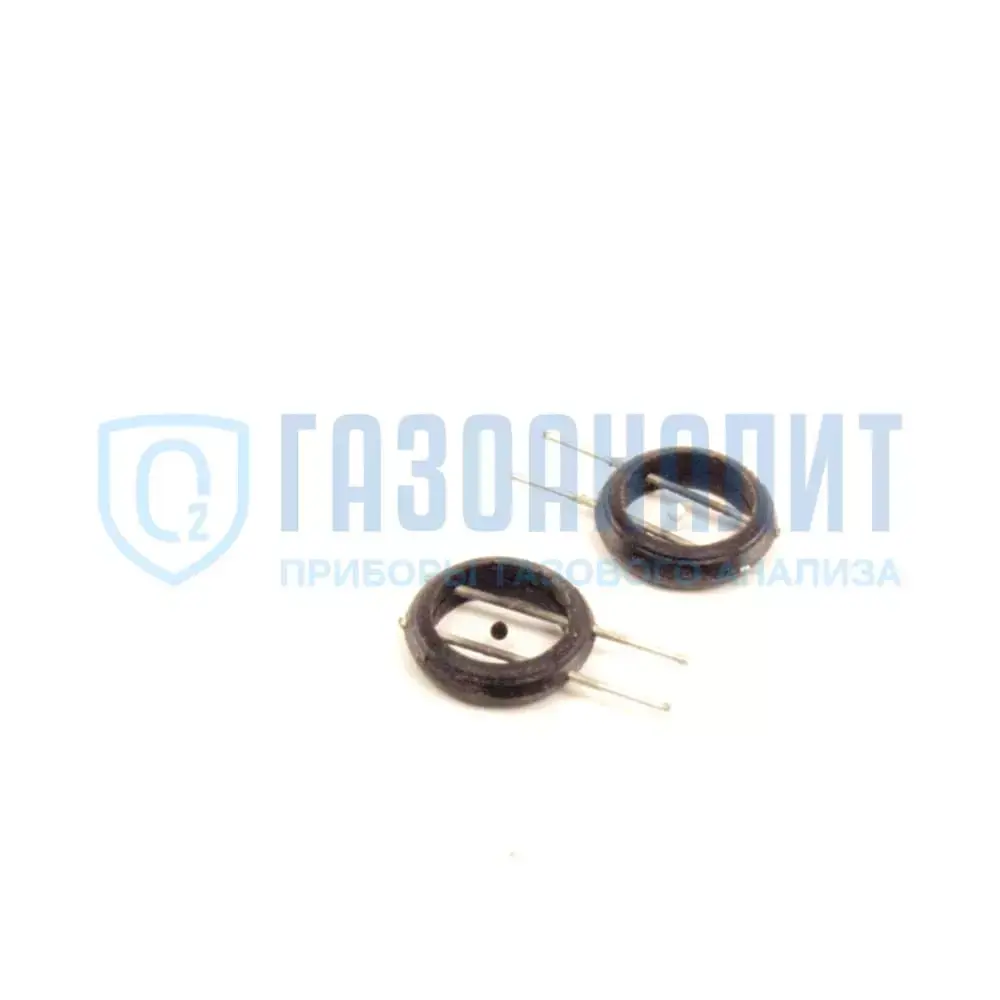

ЭТ9.301 (5В0.462.006) (аналог ТТЧЭ-2 УХЛ4) комплект (пара) элементов термохимических для газоанализаторов СТХ-3, СТХ-6, ЩИТ-1, ЩИТ-2

Применяется для измерения довзрывоопасных концентрациях горючих газов и паров в воздухе в качестве основного измерительного элемента для газоанализаторов СТХ-3, СТХ-6, ЩИТ-1, ЩИТ-2 по ГОСТ 27540-87.

Комплект чувствительных термохимических элементов ЭТ9.301 (элемент измерительный (ЭИ) 5В0.462.006 и элемент сравнительный (ЭС) 5В0.462.006, подобранные по разбалансу при рабочем токе (I_p) в пару) поставляются парами.

ЭТ 9.301 имеют аналог с обозначением: ТТЧЭ-2 УХЛ4 с парой элементов (5В4.675.050-01, 5В4.675.051-01).

Элемент термохимический ЭТ внесён в Государственный реестр средств измерений РФ, является средством измерения и поставляется Заказчикам с первичной поверкой. Поверка подтверждается клеймом в паспорте на газочувствительный датчик (ячейку) и внесением информации о поверке в систему ФГИС АРШИН (в соответствии со статьей 13 п. 4 ФЗ № 102-ФЗ «Об обеспечении единства измерений»).

Область применения

Элемент термохимический ЭТ9.301 подлежит самостоятельной замене или в сервисной службе в газоанализаторе в случае выхода из строя старого датчика.

- при поверке на контрольной смеси не выдаётся сигнал «Порог 1»;

- основная абсолютная погрешность газосигнализатора ЩИТ-2 выходит за нормированные пределы;

- выдаётся сигнал «Отказ».

Принцип действия

Принцип действия основан на беспламенном окислении горючих газов и паров на поверхности измерительного элемента, сопровождающееся выделением тепла. В результате этого меняется его температура и электрическое сопротивление пропорциональное концентрации горючих компонентов в контролируемом пространстве. Диапазон сигнальных концентраций от 20 до 50 % НКПР.

Характеристика коэффициента пропорциональности термохимических элементов в мостовой схеме включения в диапазоне сигнальных концентраций – линейная.

Нормативные и технические документы, регламентирующие требования к газочувствительным сенсорам:

- ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;

- ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования;
