Применяется для измерения довзрывоопасных концентраций (ДВК) горючих газов и паров горючих веществ в воздухе рабочей зоны в качестве первичных преобразователей термохимических газоанализаторов по ГОСТ 27540-87.

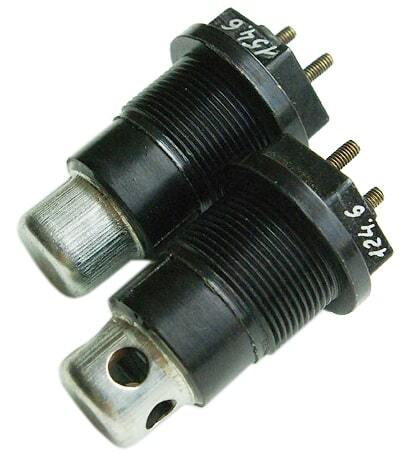

Термохимические элементы ЭТ8.571 (элемент измерительный (ЭИ) 5Л4.675.001 и элемент сравнительный (ЭС) 5Л4.675.001, подобранные по разбалансу при рабочем токе (Ip) в пару) являются главными измерительными компонентами выносного блока датчика, входящего в состав сигнализатора СВК-3М1.
Помимо обозначения ЭТ 8.571 (либо 5Л4.675.001), чувствительные элементы имеют старые обозначения - 5Л4.675.004 и 5Л4.675.005.
Элементы термохимические (ЭТ) поставляются парами.
Элемент термохимический ЭТ внесён в Государственный реестр средств измерений РФ, является средством измерения и поставляется Заказчикам с первичной поверкой. Поверка подтверждается клеймом в паспорте на газочувствительный датчик (ячейку) и внесением информации о поверке в систему ФГИС АРШИН (в соответствии со статьей 13 п. 4 ФЗ № 102-ФЗ «Об обеспечении единства измерений»).
Область применения
Элемент термохимический ЭТ8.571 необходим для сервисной замены в случае выхода из строя выработавших свой ресурс газочувствительных сенсоров для сигнализатора СВК-3М1.
Принцип действия
Принцип действия основан на беспламенном окислении горючих газовоздушных смесей на поверхности каталитически активного измерительного элемента (ЭИ), сопровождающееся выделением тепла. В результате этого меняется его температура и электрическое сопротивление пропорциональное концентрации горючих веществ в измеряемой среде. Диапазон сигнальных концентраций от 20 до 50 % НКПР.
Характеристика коэффициента пропорциональности термохимических элементов в мостовой схеме включения в диапазоне сигнальных концентраций – линейная.
Нормативные и технические документы, устанавливающие требования к элементам чувствительным ЭТ8.571:
- ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;
- ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования;
- ТУ 413531.025 Элементы чувствительные ЭТ и датчики термохимические ДТ. Технические условия.
