Предназначен для измерения ДВК горючих газов и взрывоопасных газовоздушных смесей в воздухе рабочей зоны в качестве основного измерительного элемента для газоанализаторов СТМ-10, СДКМ-2М по ГОСТ 27540-87.

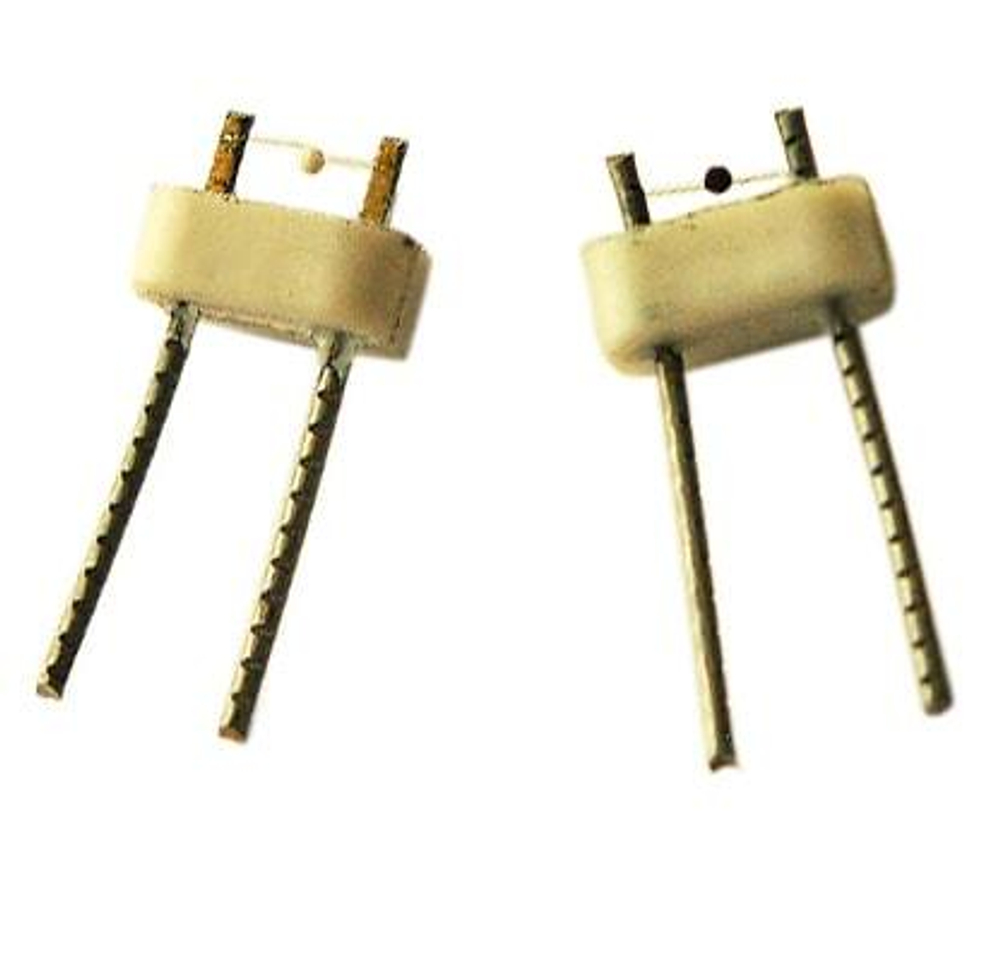

Термохимические элементы ЭТ3.301 состоят из: элемента измерительного (ЭИ) и элемента сравнительного (ЭС), подобранные по разбалансу при рабочем токе (Ip) в пару.
Элементы чувствительные термохимические ЭТ3.301 поставляются парами.
Элемент термохимический ЭТ внесён в Государственный реестр средств измерений РФ, является средством измерения и поставляется Заказчикам с первичной поверкой. Поверка подтверждается клеймом в паспорте на газочувствительный датчик (ячейку) и внесением информации о поверке в систему ФГИС АРШИН (в соответствии со статьей 13 п. 4 ФЗ № 102-ФЗ «Об обеспечении единства измерений»).
Область применения
Элемент термохимический ЭТ 3.301 требуется для ремонта и замены в случае выхода из строя выработавших свой ресурс газочувствительных ячеек для СТМ-10, СДКМ-2М.
Принцип действия
Принцип действия основан на беспламенном окислении взрывоопасных газов и паров на поверхности измерительного элемента, сопровождающееся выделением тепла. В результате этого меняется его температура и электрическое сопротивление пропорциональное концентрации горючих компонентов в контролируемом пространстве. Диапазон сигнальных концентраций от 20 до 50 % НКПР.
Характеристика коэффициента пропорциональности термохимических элементов в мостовой схеме включения в диапазоне сигнальных концентраций – линейная.
Нормативные и технические документы, регламентирующие требования к сенсорам термохимическим:
- ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;
- ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования;
- ТУ 413531.025 Элементы чувствительные ЭТ и датчики термохимические ДТ. Технические условия.
