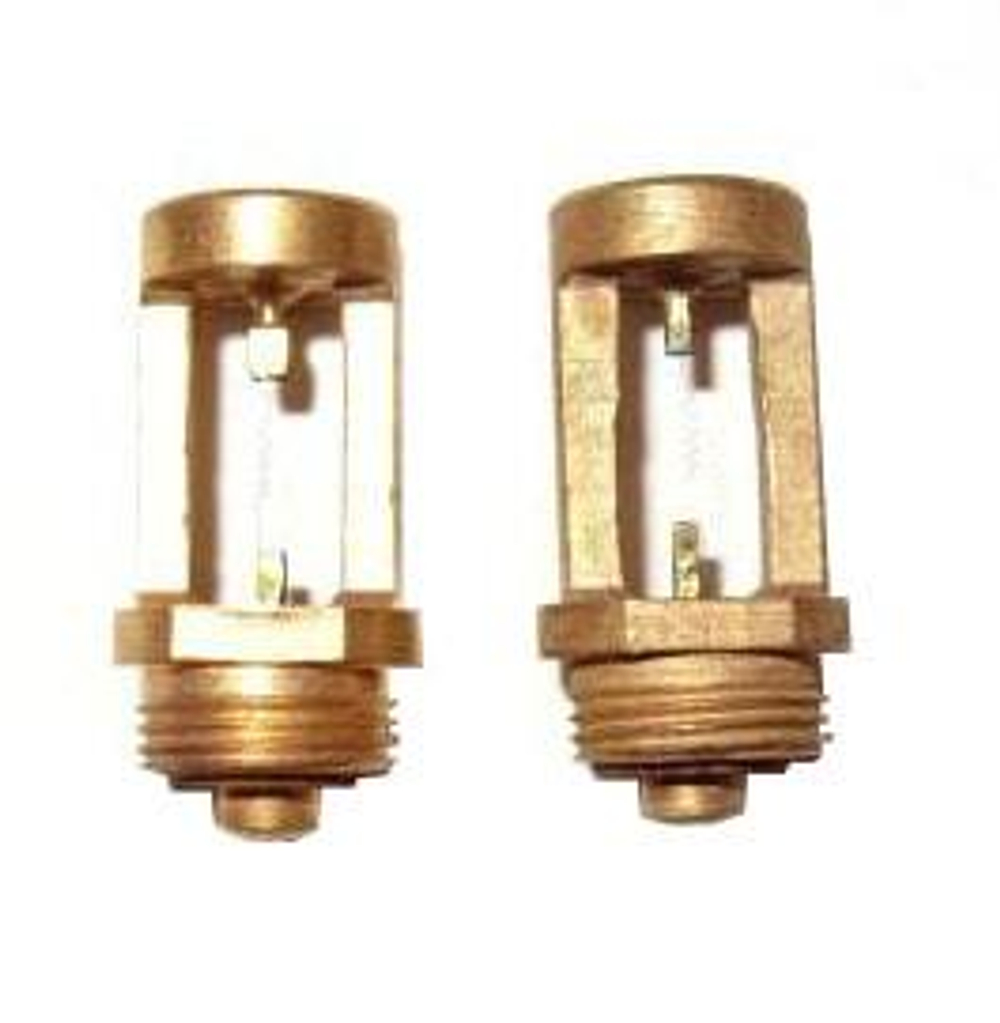

ЭТ12.591 (5В5.036.011) (старое название ДТ12.591) комплект (пара) элементов термохимических на эфир для ПГФ-2М1 «Эфир»

Предназначен для измерения ДВК эфира в воздухе рабочей зоны в качестве основных измерительных элементов газоанализаторов по ГОСТ 27540-87.

Пара термохимических элементов ЭТ12.591 (элемент измерительный (ЭИ) 5В5.036.011 и элемент сравнительный (ЭС) 5В5.036.011, подобранные по разбалансу при рабочем токе (I_p) в пару) является первичными преобразователями газоанализатора ПГФ-2М1.

Комплект ЭТ 12.591 имел старое наименование ДТ 12.591 (до 18.10.19 г.).

Комплект элементов термохимических ЭТ внесён в Государственный реестр средств измерений РФ, является средством измерения и поставляется Заказчикам с первичной поверкой. Поверка подтверждается клеймом в паспорте на газочувствительную ячейку и внесением информации о поверке в систему ФГИС АРШИН (в соответствии со статьей 13 п. 4 ФЗ № 102-ФЗ «Об обеспечении единства измерений»).

Область применения

Пара чувствительных элементов ЭТ на эфир необходима для ремонта и оперативной замены в случае выработки рабочего срока службы комплекта термохимических элементов прибора ПГФ-2М1.

Принцип действия

Принцип действия основан на окислении взрывоопасного эфира на поверхности каталитически активного измерительного элемента (ЭИ) 5В5.036.011, сопровождающееся выделением тепла. В результате этого меняется его температура и электрическое сопротивление пропорциональное концентрации горючих веществ в измеряемой среде. Диапазон сигнальных концентраций от 20 до 50 % НКПР.

Характеристика коэффициента пропорциональности термохимических элементов в мостовой схеме включения в диапазоне сигнальных концентраций – линейная.

Нормативные и технические документы, устанавливающие требования к газочувствительной ячейке ЭТ:

- ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;

- ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования;
