Предназначен для измерения ДВК метана (CH4) в воздухе рабочей зоны в качестве основных измерительных элементов газоанализаторов по ГОСТ 27540-87.

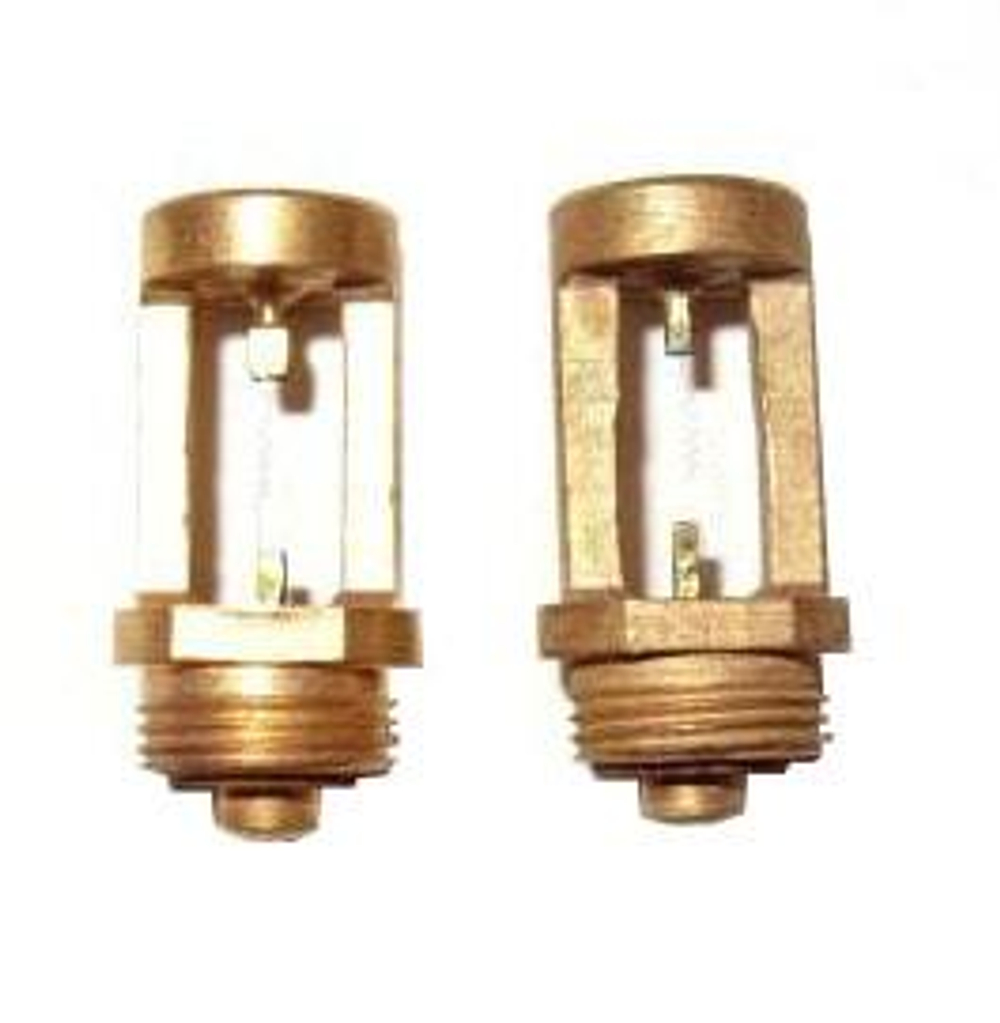

Пара термохимических элементов ЭТ12.591-01 (элемент измерительный (ЭИ) 5В5.036.011 и элемент сравнительный (ЭС) 5В5.036.011, подобранные по разбалансу при рабочем токе (Ip) в пару) является первичными преобразователями природного газа (CH4) газоанализатора ПГФ-2М1.
Комплект ЭТ 12.591-01 имел старое обозначение ДТ 12.591-01 (до 18.10.19 г.).
Комплект элементов термохимических ЭТ внесён в Госреестр СИ РФ, является средством измерения и отгружается Пользователям с заводской первичной поверкой. Поверка подтверждается клеймом в паспорте на газочувствительный сенсор и внесением информации о поверке в систему ФГИС АРШИН (в соответствии со статьей 13 п. 4 ФЗ № 102-ФЗ «Об обеспечении единства измерений»).
Область применения
Пара чувствительных элементов ЭТ на метан требуется для ремонта и оперативной замены самостоятельно или сервисной службой в случае выработки рабочего срока службы комплекта термохимических элементов CH4 газоанализатора ПГФ-2М1.
Принцип действия
Принцип действия основан на окислении взрывоопасного метана на поверхности каталитически активного измерительного элемента (ЭИ) 5В5.036.011, сопровождающееся выделением тепла. В результате этого меняется его температура и электрическое сопротивление пропорциональное концентрации горючих веществ в измеряемой среде. Диапазон сигнальных концентраций от 20 до 50 % НКПР.
Характеристика коэффициента пропорциональности термохимических элементов в мостовой схеме включения в диапазоне сигнальных концентраций – линейная.
Нормативные и технические документы, устанавливающие требования к газочувствительной ячейке ЭТ:
- ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;
- ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования;
- ТУ 413531.025 Элементы чувствительные ЭТ и датчики термохимические ДТ. Технические условия.
