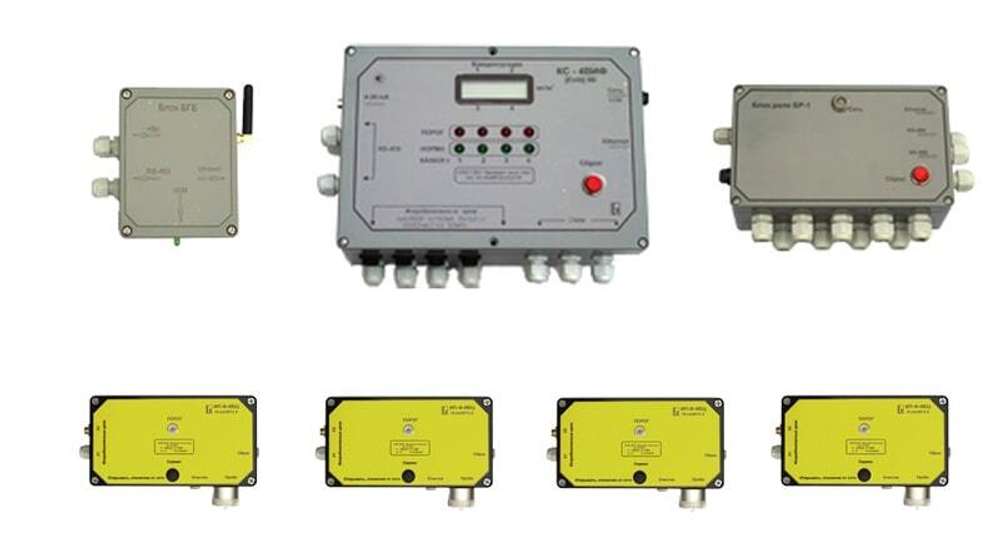

Стационарные многоканальные газоанализаторы ЭССА-М исполнение ЭССА-М/3 с фотоионизационными датчиками применяются для непрерывного измерения концентрации токсичных и горючих газов и паров.
Газоанализаторы ЭССА-М/М/3 являются альтернативой одноканальным газоанализаторам КОЛИОН-1В-01С.
Изготавливаются во взрывозащищённом исполнении, имеют модульно-блочную конструкцию.
Отличительные особенности газоанализаторы ЭССА-М исполнение ЭССА-М/3 :
- Измерительные датчики (от 1 до 4 шт).

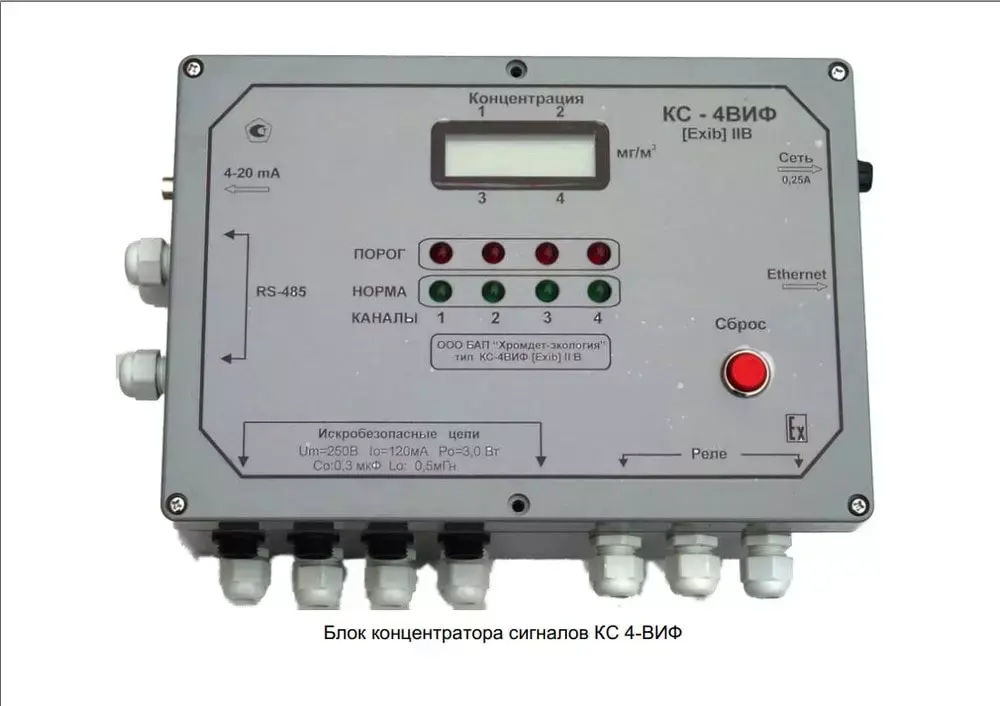

- Концентратор сигналов КС-4ВИФ применяется для приёма и обработки сигналов от датчиков, а также для их питания. Оснащён дисплеем для вывода результатов измерений и световой индикацией. Присутствуют 3 независимых реле, 1 Ethernet, 2 цифровых канала RS 485, до 4-х каналов RS 232 и токовая петля 4-20 мА.

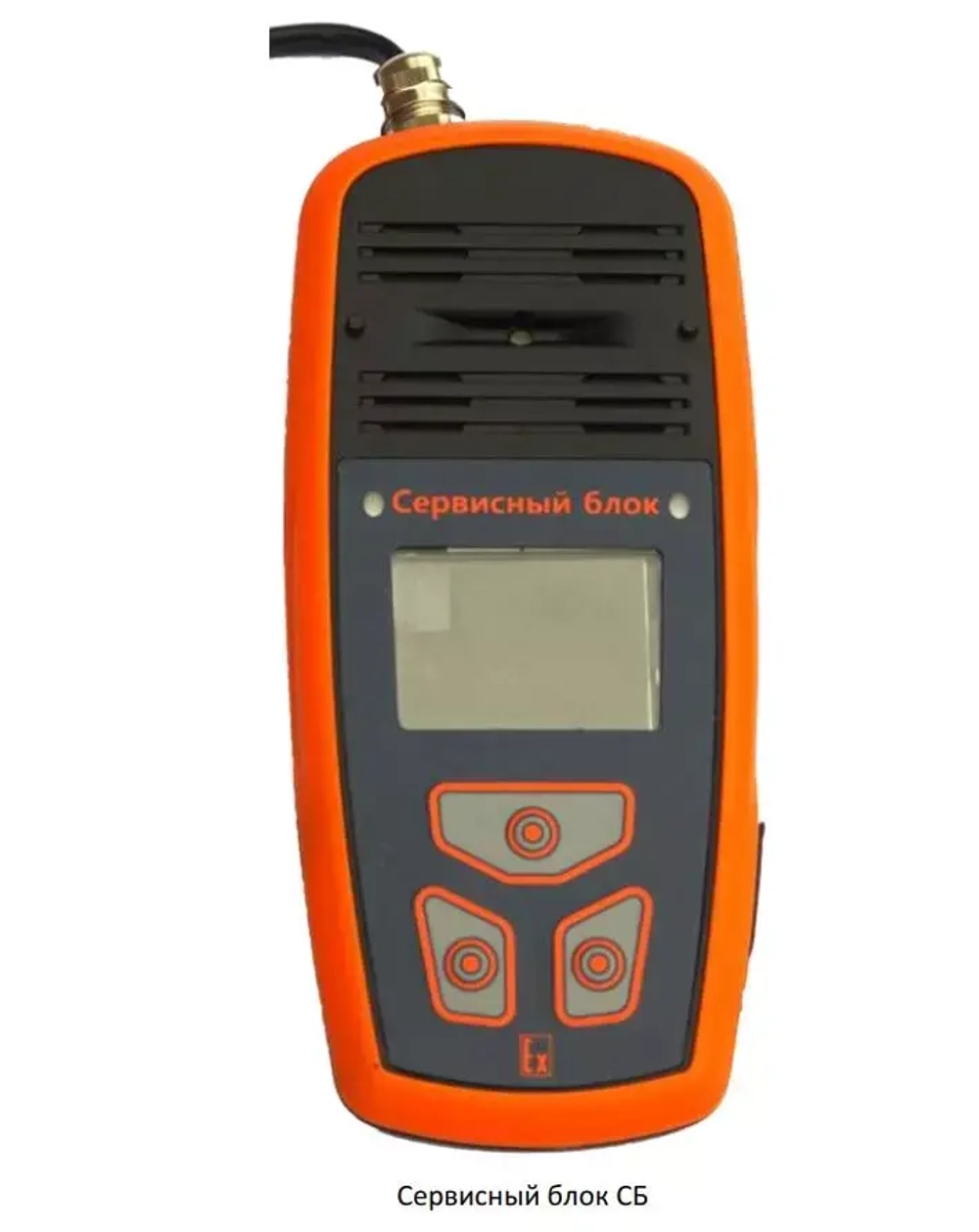

- Сервисный блок служит для калибровки, проверки нормальной работы и поверки датчиков. Является переносным устройством с дисплеем, плёночной клавиатурой и питанием от встроенного аккумулятора. Имеет светодиодную сигнализацию.
- Устройство для очистки ФИД. Устраняет загрязнения от кремнийорганических соединений, возникающих во время работы газоанализатора.
Отдельно по заказу поставляются:

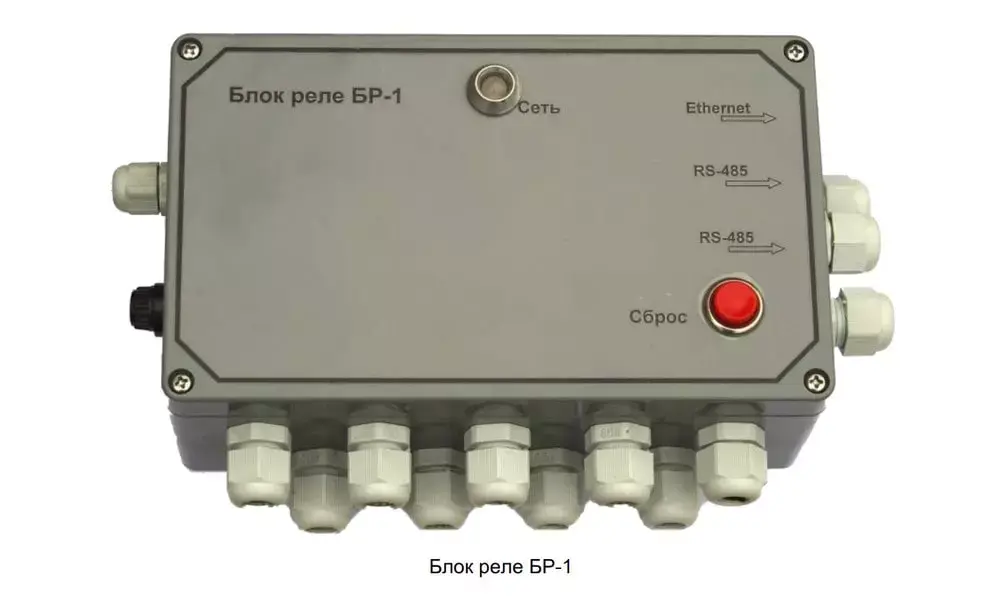

- Блок реле БР-1. Присутствуют 9 независимых реле типа «сухой» контакт и 1 канал RS-485;

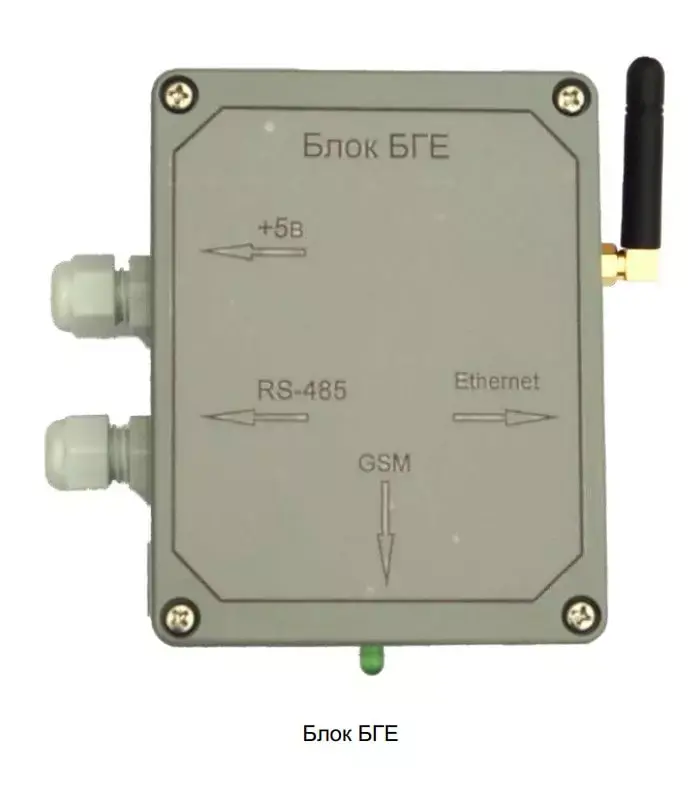

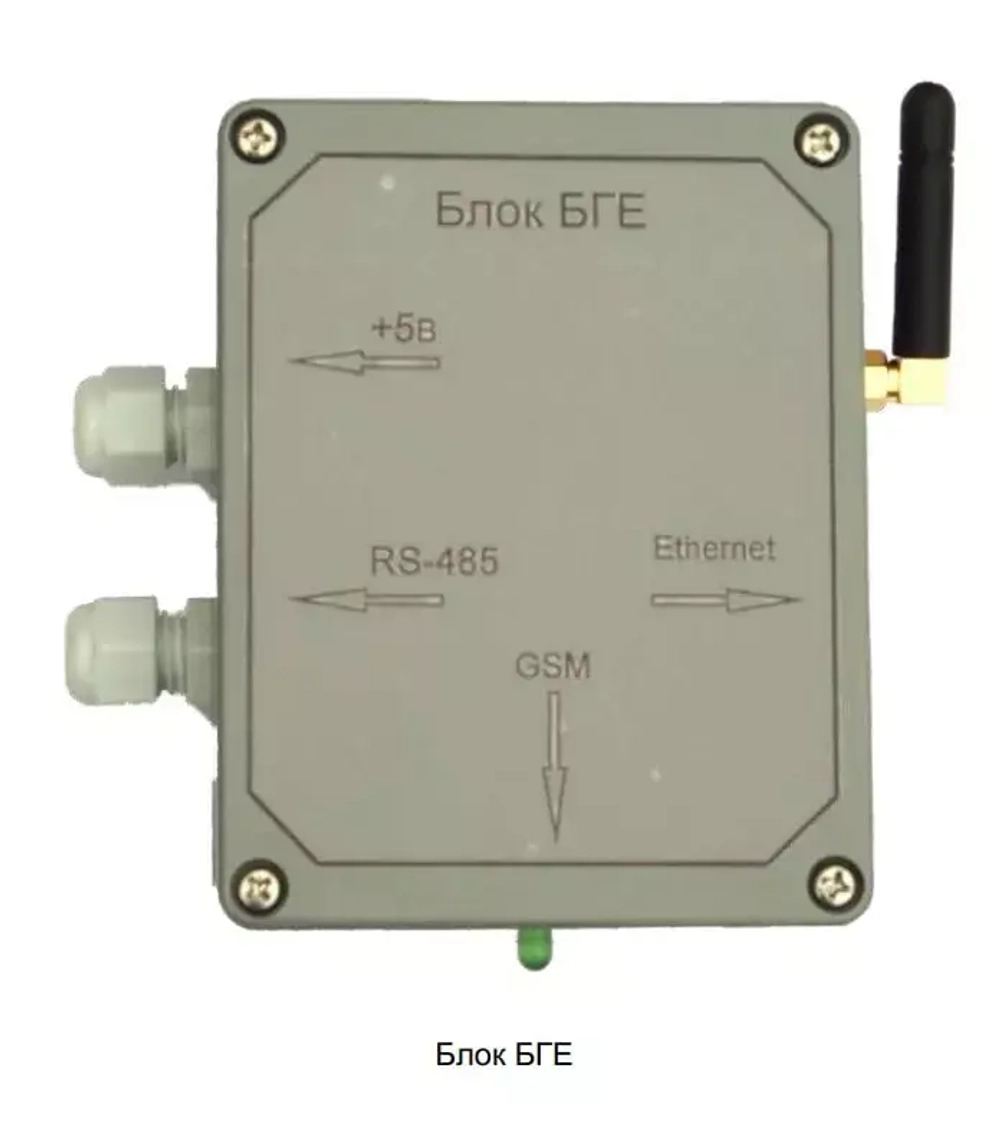

- Блок GSM БГЕ для отправки sms-сообщений на телефон пользователя в случаях превышения ПДК, или для передачи данных на ПК по Ethernet или Internet;
- Блок коммутатора БК-1 для создания локальной сети газоанализаторов с помощью Ethernet.
Зарегистрированы в Госреестре СИ РФ, поставляются с проведением первичной поверки. Допущены к применению в Республике Казахстан. Соответствуют требованиям технических регламентов Евразийского экономического союза.
Заказывайте Газоанализаторы ЭССА-М/ исполнение М/3 и другие приборы на сайте компании НПП "ГазоАналит" и получите высококачественное оборудование по выгодной цене, а также быструю доставку по всей России.
Блоки, входящие в состав газоанализатора
| Блок | Входы / выходы / линии связи | Питание | Маркировка взрывозащиты | Степень защиты оболочки |

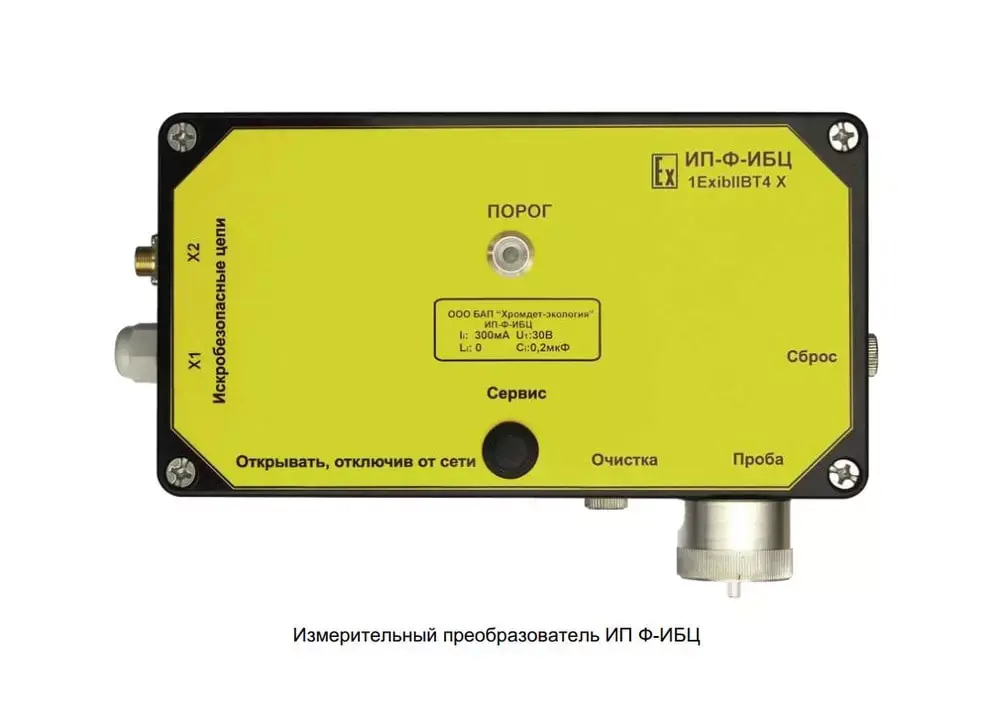

| Измерительный преобразователь Ф-ИБЦ | RS 232 | 24 В DC | 1Ex ib IIB T4 Gb | IP54 |
| Блок концентратора сигналов КС-4ВИФ | Ethernet (1), RS-485 (2), RS-232 (до 4 входов), релейные сигналы (3), численное значение концентрации, светодиодная сигнализация, DC +24 В | (220+22-33) В, (50 ± 1) Гц | [Ex ib Gb] IIB | IP40 |
| Устройство для очистки ФИД | - | - | - | - |
| Блок реле БР-1 | RS-485 (1), релейные сигналы (9) |
220+22-33) В
(50 ± 1) Гц |
- | P40 |
| Блок GSM-Ethernet БГЕ | Ethernet (1), RS-485 (1) SMS | +5 В | - | P40 |
| Сервисный блок СБ | RS-232 (1), численное значение концентрации, светодиодная сигнализация | встроенные литий -полимерный аккумулятор +3,7 В | 1Ex ib IIС T5 Gb Х | IP65 |
| Блок коммутатора БК-1 | Ethernet (8 линий) | (220+22-33) В, (50 ± 1) Гц | - | IP40 |
Габаритные размеры, масса и потребляемая мощность блоков газоанализаторов
| Блок | Маркировка взрывозащиты | Габаритные размеры, мм | Рабочая температура, С | Масса, кг | Наибольшая потребляемая мощность, ВА |
| Измерительный преобразователь Ф-ИБЦ | 1Ex ib IIB T4 Gb | 270х270х100 | от минус 30 до 45 | 2,1 | 2,5 |
| Блок концентратора сигналов КС-4ВИФ | [Ex ib Gb] IIB | 300х215х100 | от 0 до 45 | 2,1 | 6 |
| Блок сервисный СБ | 1Ex ib IIС T5 Gb Х | 160х100х70 | от минус 30 до 45 | 0,9 | 0,1 |
| Блок реле БР-1 | 260х150х80 | от 0 до 45 | 2,5 | 10 | |
| Блок GSM-Ethernet БГЕ | 90х110х60 | от 0 до 45 | 0,5 | 6 | |
| Блок коммутатора БК-1 | 135х320х120 | от 0 до 45 | 1.0 | 3 |
Типы кабелей, вид связи и расстояние
| Соединяемые блоки и устройства | Кабель | |||
| Тип | Сечение, мм2 | Макс. длина, м | Интерфейс | |
| ИП – КС: | ||||
| - кабель питание | КСПЭВГ* 1х2х0,5 | 0,5 | 300 | +24В |
| - кабель сигнальный | КСПЭВГ 1х2х0,5 | 0,5 | 300 | RS-232 |
| ПК – КС, БР – КС, БГЕ – КС | КСПЭВГ 1х2х0,5 | 0,5 | 1000 | RS-485 |
| ПК** – КС, БК – КС, ПК** – БК, ПК** – БГЕ | ParLan™ U/UTP Cat5e 2х2х0,52 PVC | 0,52 | 100 | Ethernet |
Примечания:
* - для питания может использоваться неэкранированный кабель;
** - ПК – персональный компьютер.
