Предназначен для измерения содержания множества токсичных и горючих газов в воздухе рабочей зоны, сигнализации и формирования выходных сигналов реле для управления исполнительным оборудованием (световые табло, вентиляция, звуковые оповещатели и другие) при превышении двух или трёх заданных уровней срабатывания (ПОРОГ 1, ПОРОГ 2, ПОРОГ 3).
Данные приборы представляют собой автоматические газоанализаторы в общепромышленном (невзрывозащищённом) исполнении стационарного типа диффузионного принципа отбора пробы с непрерывным измерением газов.
Газосигнализаторы ЭССА могут быть выполнены в моноблочном виде (со встроенными измерительными преобразователями) и с выносными блоками датчиков.
В газоанализаторах серии ЭССА используются следующие методы измерения:
- электрохимический (контроль концентрации Cl2, O3, NO, NO2, H2S, O2, NH3, CO, SO2);
Принцип действия основан на реакции контролируемого компонента с электролитом, протекающей в газочувствительном датчике;
- термокаталитический (контроль концентрации горючих газов: метана (CH4) и пропана (C3H8)).
Принцип действия основан на измерении величины теплового эффекта реакции термокаталитического окисления контролируемого газа на платиновой проволоке или мелкодисперсном металле платиновой группы.
Сигнализаторы ЭССА производятся и отгружаются комплектно по заказу и монтируются на объекте Заказчика. Измерительные преобразователи (выносных блоки датчиков) на месте эксплуатации соединяются с БС кабелями, которые в комплект поставки не входят и при необходимости поставляются по дополнительному заказу.
Данные газоанализаторы производятся по техническим условиям ЯРКГ 1.550.001 ТУ, они внесены в Государственный реестр средств измерений и поставляются Заказчику с обязательной госповеркой. Межповерочный интервал прибора составляет 1 год.
В газоанализаторе применяются следующие типы измерительных преобразователей:
• АД-10 (ЯРКГ 2.840.001-12) измерительный преобразователь диоксида азота (NO2) электрохимический;
• СД-30 (ЯРКГ.2.840.001) измерительный преобразователь диоксида серы (SO2) электрохимический;
• АМ-100 измерительный преобразователь аммиака (NH3) электрохимический, (0 - 100) мг/м3;
• АМ-500 измерительный преобразователь аммиака (NH3) электрохимический, (0 - 500) мг/м3;
• АО-30 (ЯРКГ 2.840.001-13) измерительный преобразователь оксида азота (NO) электрохимический;
• КС-30 (ЯРКГ 2.840.001-14) преобразователь измерительный кислорода (O2) электрохимический;
• МН-2,5 (ЯРКГ 2.840.001-15) измерительный преобразователь метана (CH4) термохимический;
• ОЗ-1 (ЯРКГ 2.840.001-11) измерительный преобразователь озона (O3) электрохимический;
• СВ-30 (ЯРКГ 2.840.001-9) измерительный преобразователь сероводорода (H2S) электрохимический;
• УО-100 (ЯРКГ 2.840.001-10) преобразователь измерительный оксида углерода (CO) электрохимический, (0 - 100) мг/м3;
• УО-300 (ЯРКГ 2.840.001-10) преобразователь измерительный оксида углерода (CO) электрохимический, (0 - 300) мг/м3;
• ХЛ-25 преобразователь измерительный хлора (Cl2) электрохимический, (0 - 25) мг/м3;
• ХЛ-5 (ЯРКГ 2.840.001-6) преобразователь измерительный хлора (Cl2) электрохимический, (0 - 5) мг/м3;
• ХЛ-50 (ЯРКГ 2.840.001-7) преобразователь измерительный хлора (Cl2) электрохимический, (0 - 50) мг/м3.

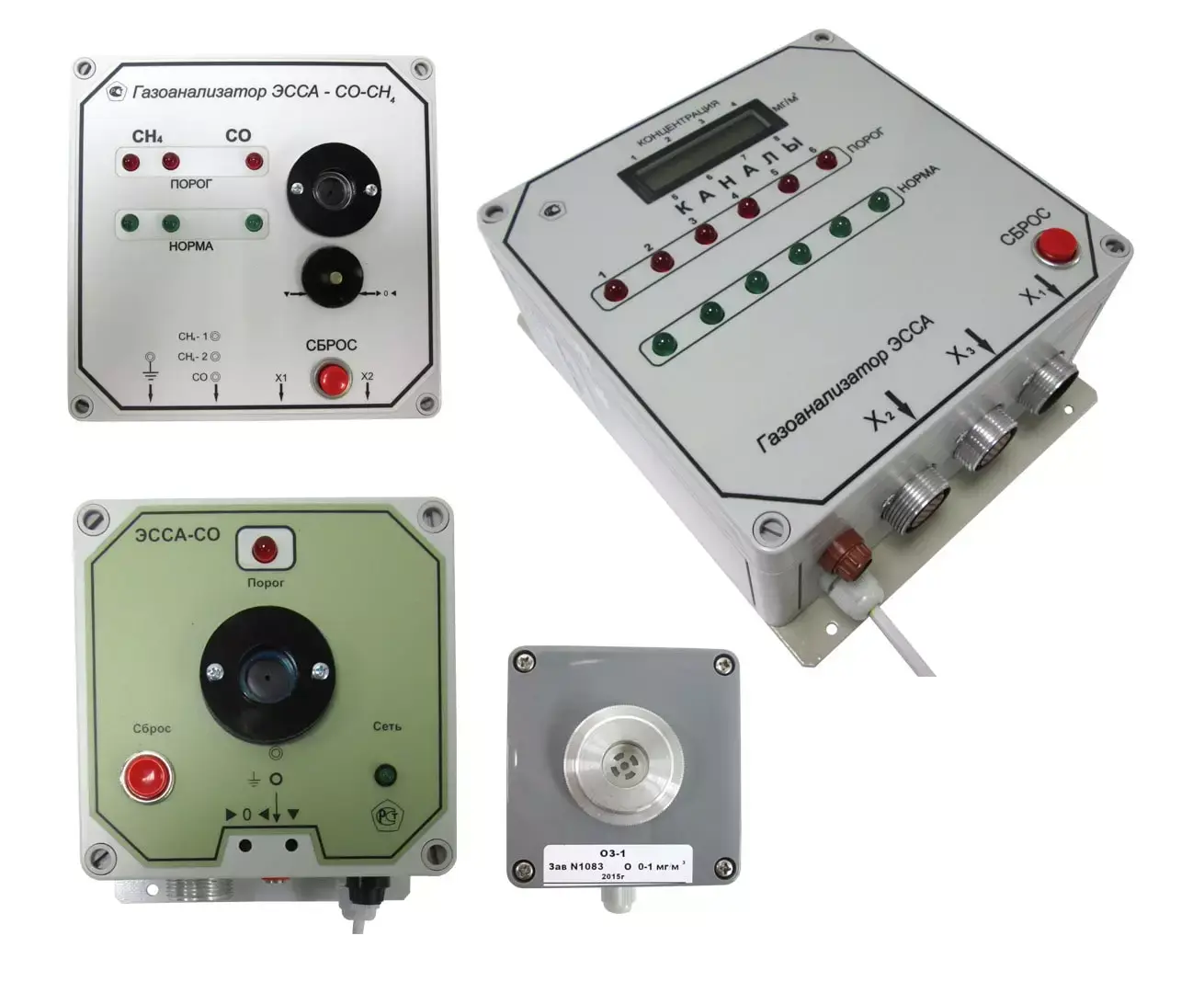

Выпускаются следующие модификации газоанализаторов серии ЭССА:
1. ЭССА-М исполнение ЭССА-М/3 газоанализаторы многоканальные с фотоионизационными измерительными преобразователями.
Данная модель газоанализатора является аналогом стационарных газоанализаторов КОЛИОН-1В-01С и применяются для анализа концентрации паров углеводородов нефти и нефтепродуктов (кроме метана, этана и пропана), органических растворителей, этилмеркаптана, непредельных углеводородов, алифатических, ароматических и спиртов (кроме метанола), аммиака и других веществ и паров в воздухе рабочей зоны.
2. Исполнение МБ (моноблочное). Данное исполнение имеют следующие модификации газоанализаторов:

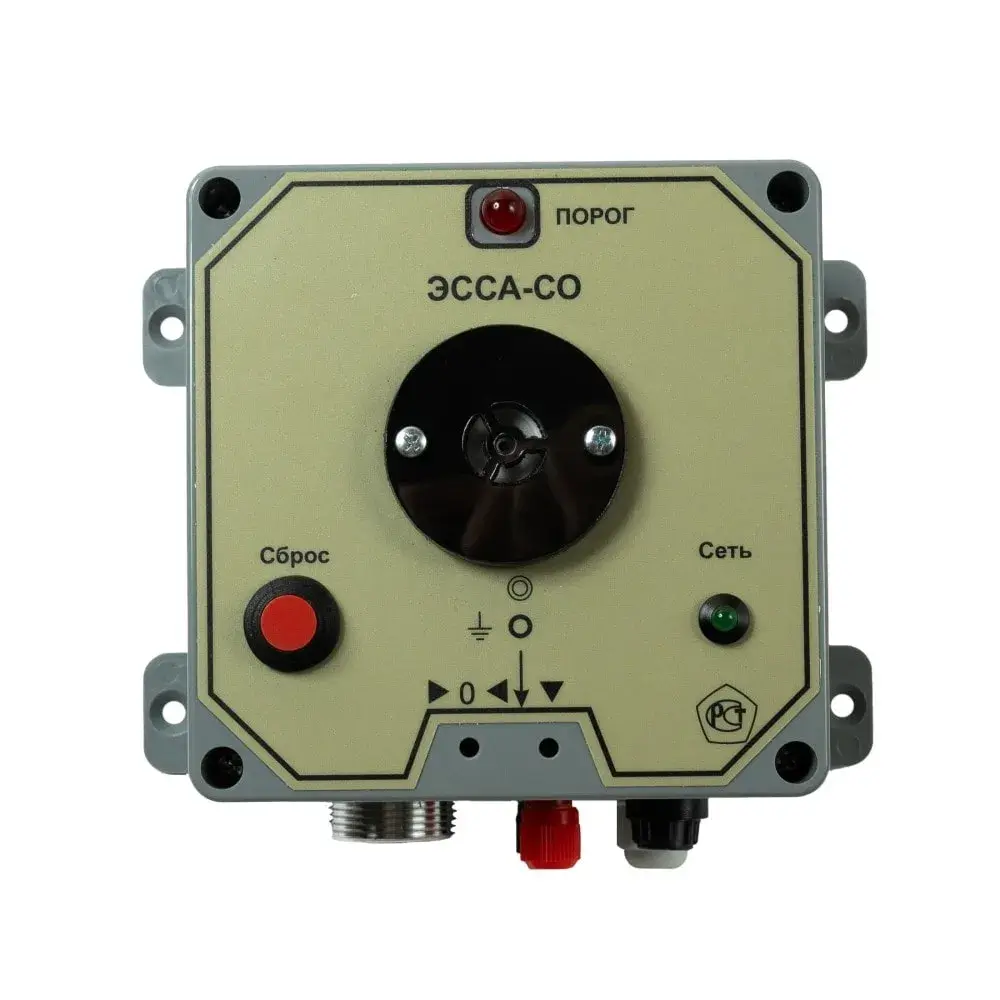

- ЭССА-CO исп. МБ, которая состоит из блока измерения и сигнализации (БИС) со встроенным в него электрохимическим датчиком на угарный газ (CO);

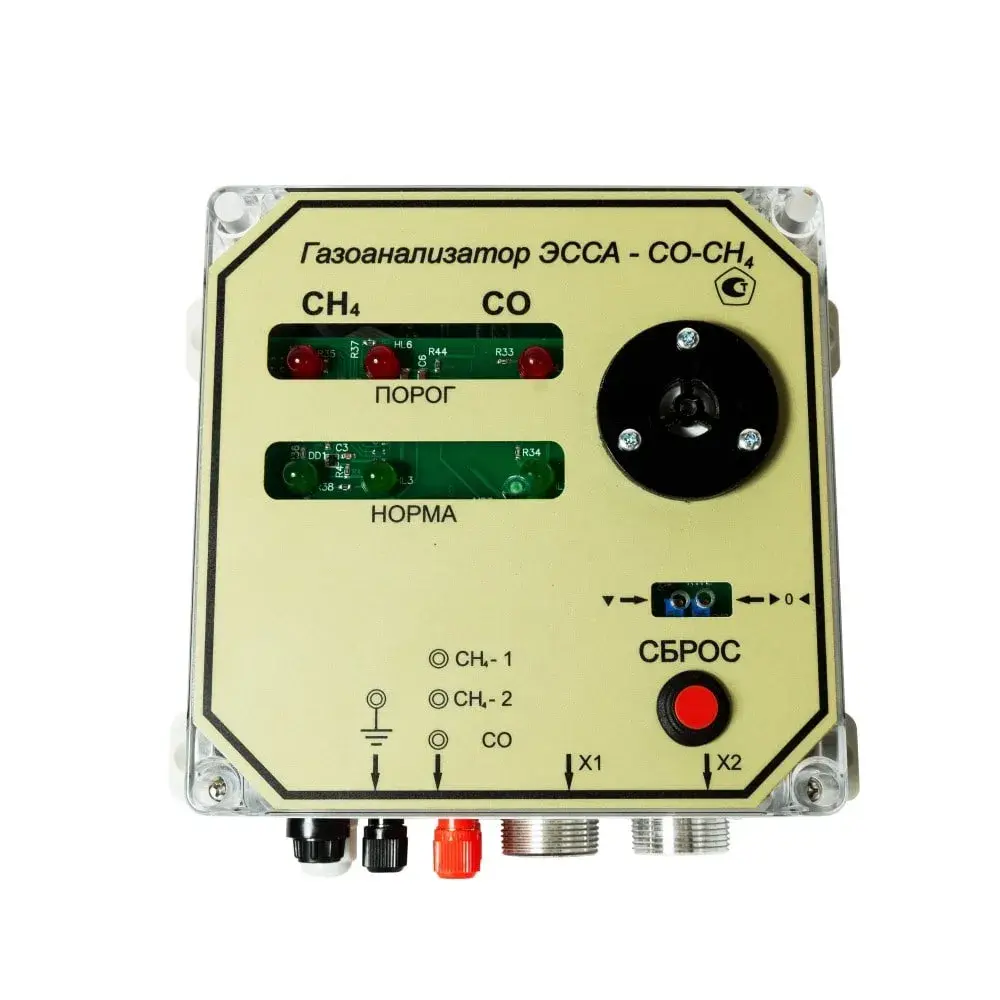

- ЭССА-CO-CH4/1 исп. МБ и ЭССА-CO-CH4/2 исп. МБ для детектирования природного газа (метана) и угарного газа, а также некоторых других горючих газов.

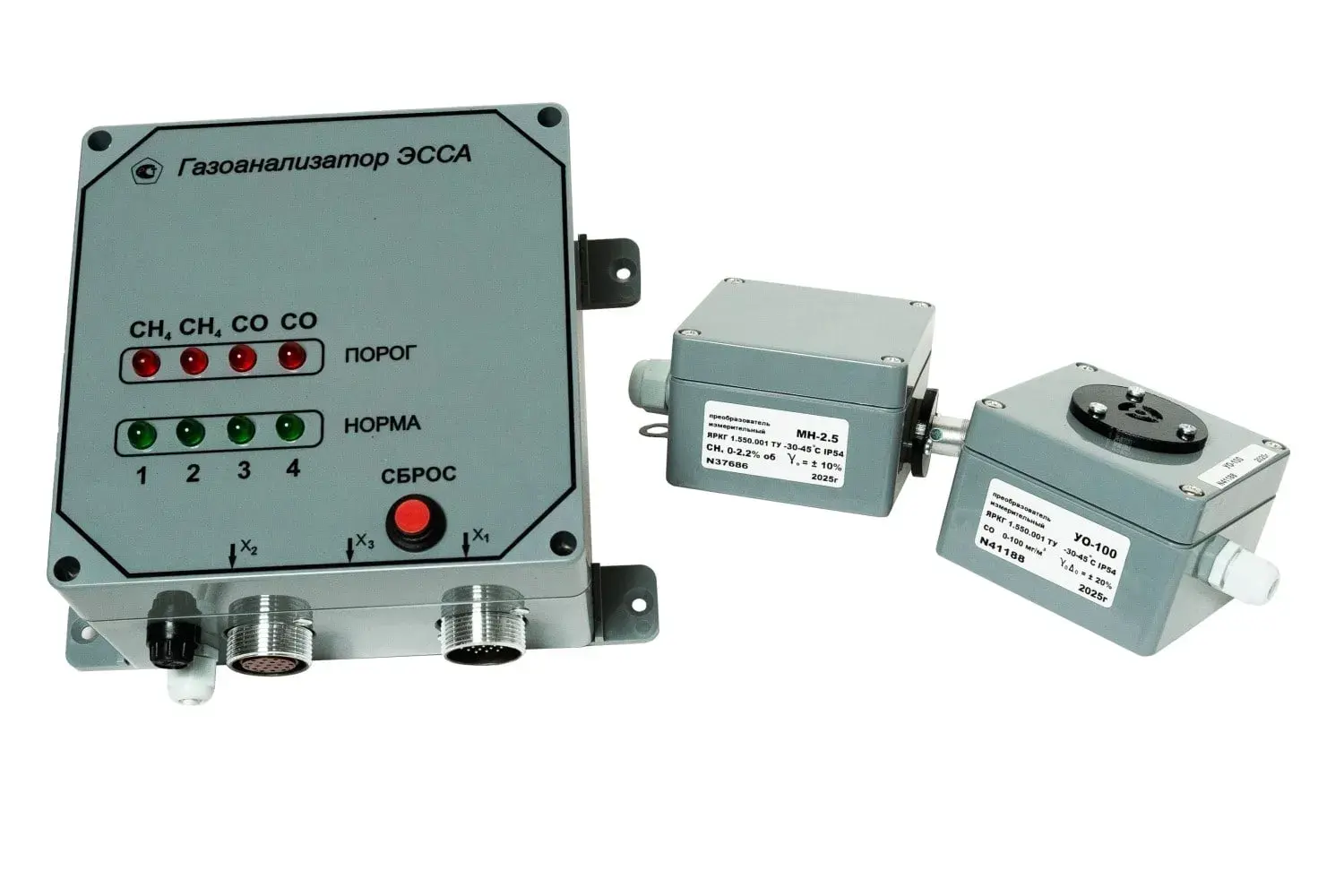

Газоанализаторы ЭССА-СО-СН4/N (где N – 1 или 2) исполнения МБ состоят из блока измерения и сигнализации БИС со встроенным в него электрохимическим датчиком контроля оксида углерода и одного выносного или двух выносных блоков датчиков CH4, которые соединяются с блоком измерения и сигнализации БИС экранированным кабелем КСПЭВГ либо аналогичным с числом жил не менее 3-х.
3. Исполнения БС/(И)/(Р)/(Н) с выносными измерительными преобразователями (ИП):

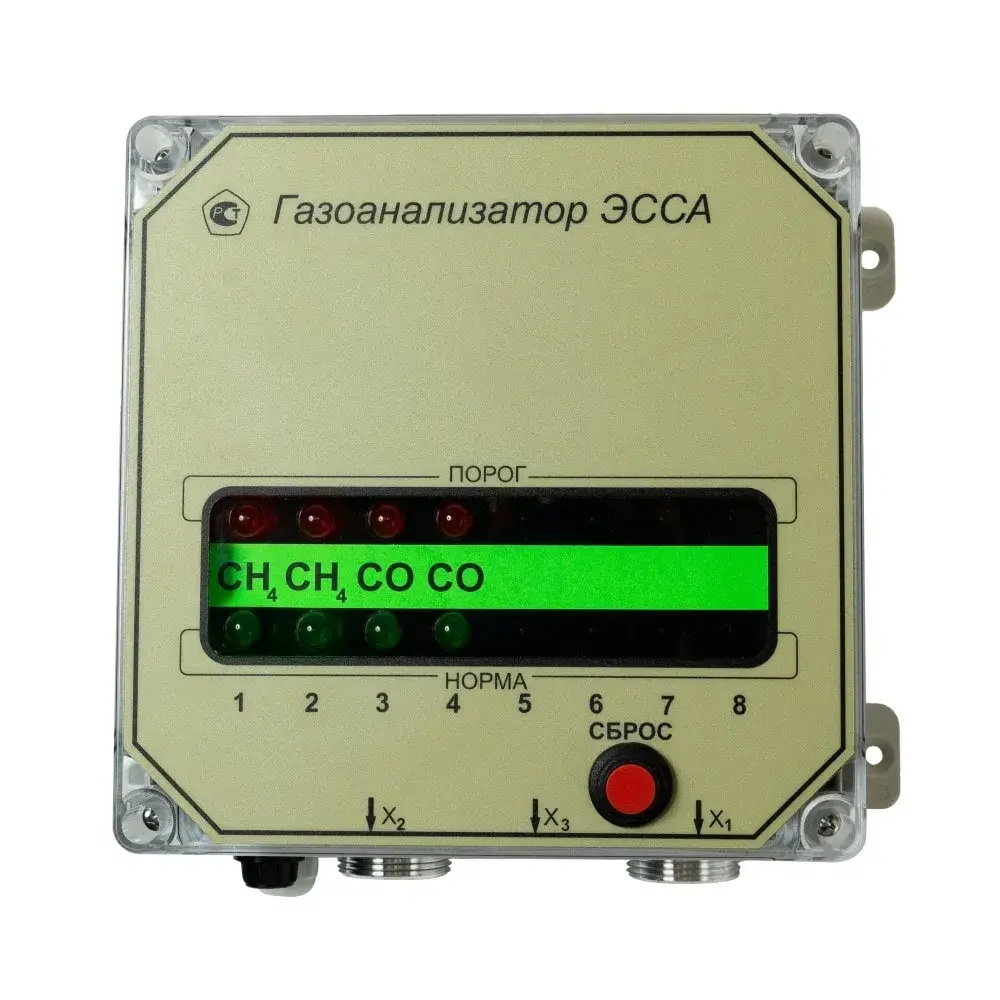

- БС - газоанализаторы ЭССА с блоком сигнализации, состоят из ИП, которые размещаются в контролируемом помещении и блока сигнализации (БС), обеспечивающим электрическое питание выносных датчиков (ИП), световую сигнализацию и выдачу управляющих релейных сигналов на устройства исполнительного назначения. Каждый ИП связан с БС экранированным кабелем КСПЭВГ или аналогичным по характеристикам. Кабель для газоанализаторов ЭССА может поставляться по дополнительному заказу. Общее количество измерительных преобразователей, которые соединяются с блоком сигнализации, составляет от 1 до 16. С БС могут соединяться выносные датчики различного метода измерения и для разных измеряемых газов;

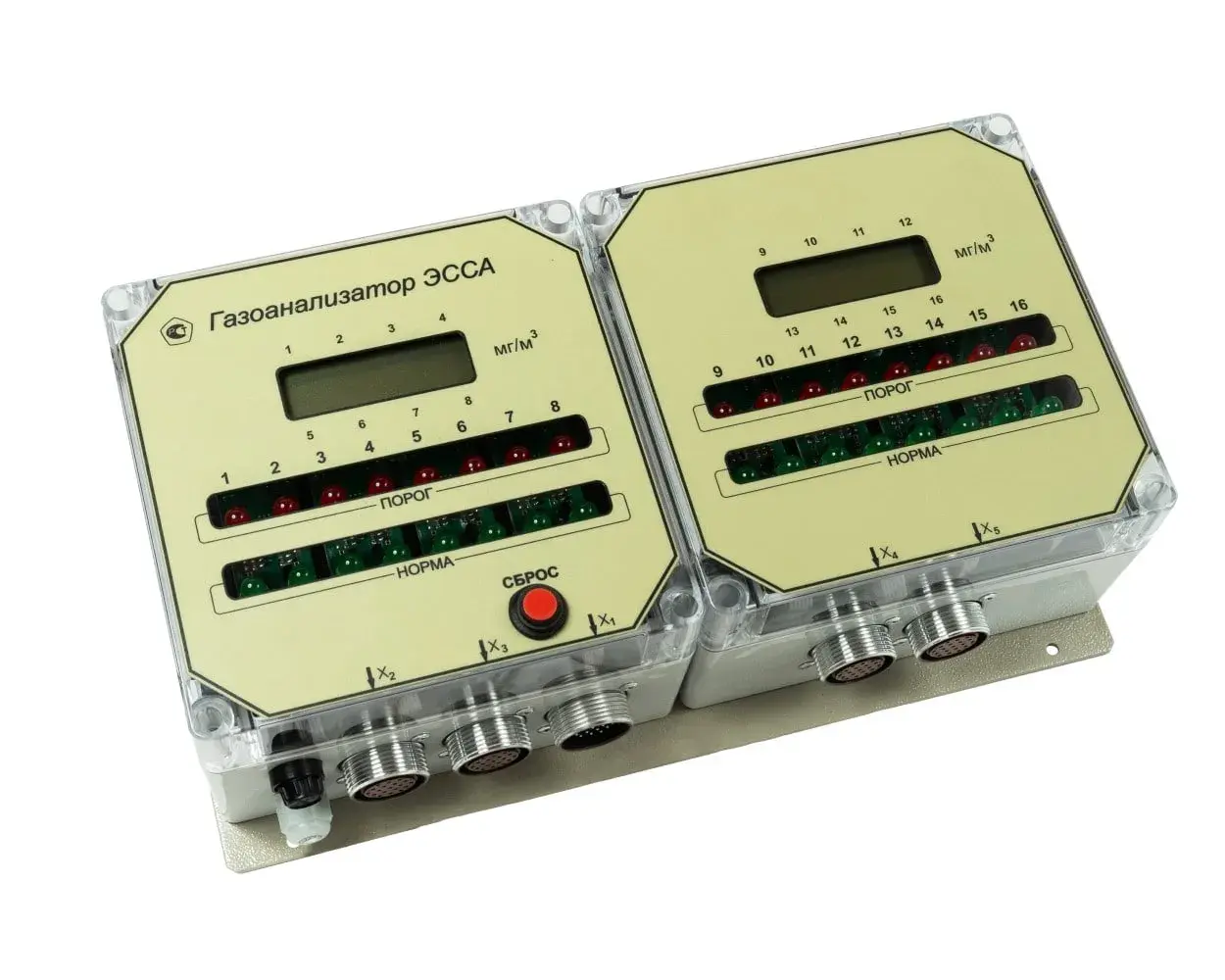

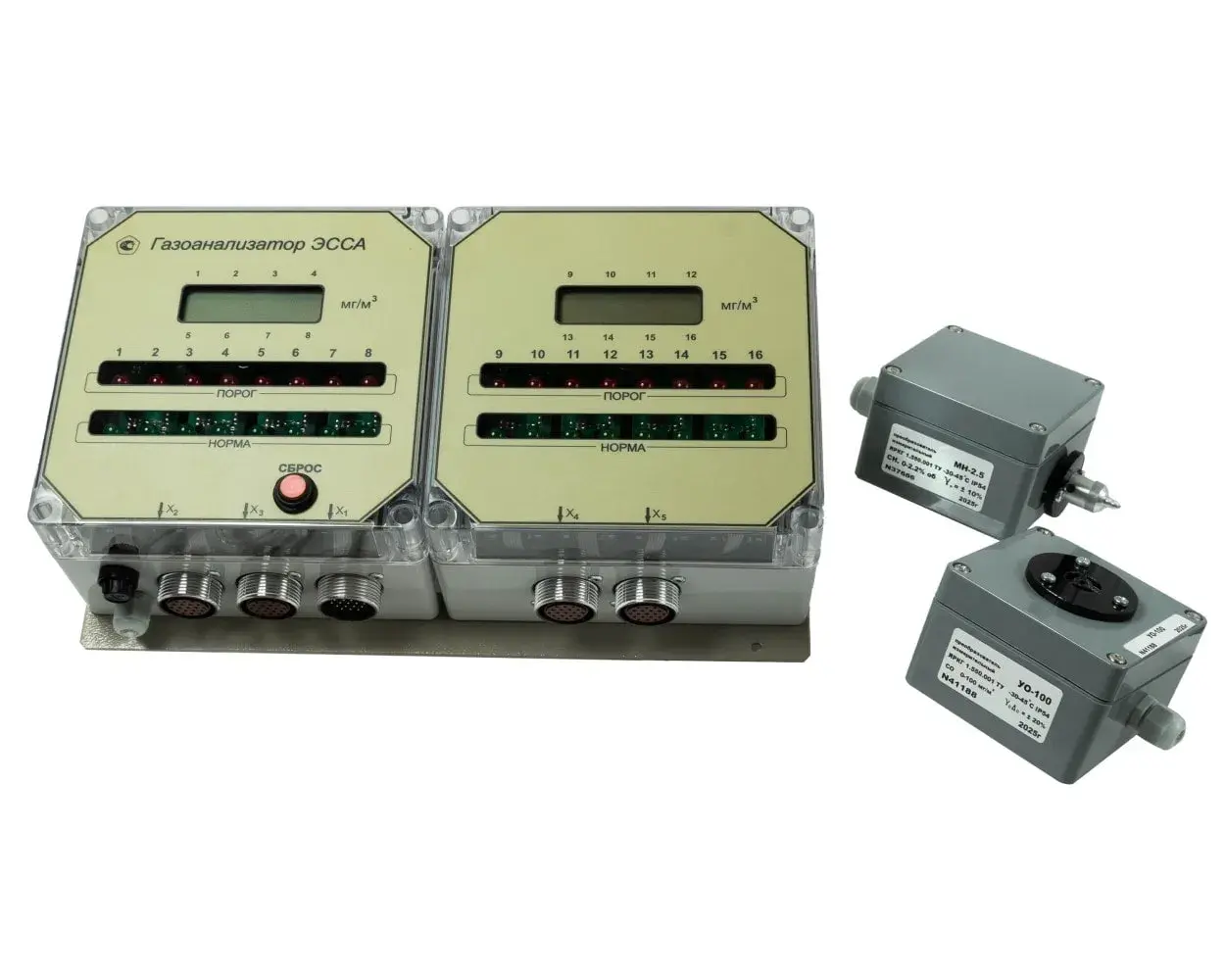

- И - с цифровой индикацией измеряемой концентрации. Газоанализаторы состоят из ИП и БС со встроенным блоком индикации (БИН). БИН поддерживает от 1 до 8 каналов измерения. В газоанализаторах с количеством каналов больше 8ми применяются два блока БИН;
- Р - с цифровой индикацией (экраном) концентрации контролируемых газов и связью с ПК по цифровому каналу RS-485 либо RS-232. Газоанализаторы состоят из ИП, БС со встроенным БИН и блока сопряжения с персональным компьютером (БСК).
Один БСК поддерживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не будет превышать 1000 метров;

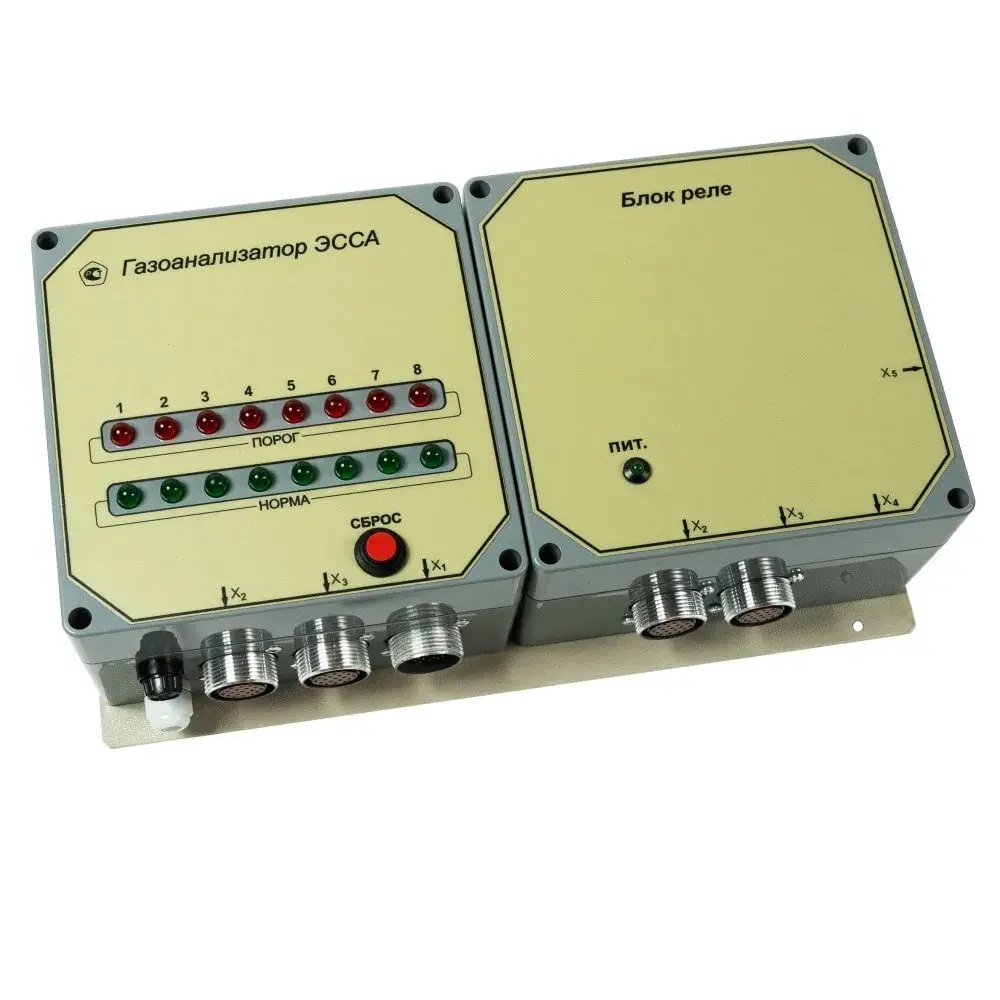

- Н - газоанализаторы с независимым формированием релейных управляющих сигналов для каждого измерительного преобразователя. Газоанализаторы состоят из ИП, БС и блока реле (БР); один БР обеспечивает работу от 1 до 4 каналов измерения.
4. Исполнение РК – газоанализаторы с беспроводной передачей данных радиомодемом в диапазоне частот 433,1 - 434,7 МГц. Газоанализаторы исполнения БС/РК состоят из ИП, блока сигнализации БС и блока отображения информации БОИП, оснащённого приёмным устройством. БОИП поддерживает от 1 до 8 газоанализаторов ЭССА исполнения БС с числом выносных преобразователей до 8ми и до 4ёх газоанализаторов ЭССА исполнения БС с количество выносных датчиков (ИП) от 9 до 16.
Функции газоанализатора:
- индивидуальная для каждого канала измерения (ИП) световая сигнализация при превышении установленных порогов массовых концентраций газов;
- создание общих для всех измерительных каналов выходных сигналов реле при превышении заранее установленных порогов сигнализации измеряемых газов;
- отдельная для каждого ИП световая сигнализация неисправности канала измерения (обрыв или замыкание измерительного кабеля, неисправность измерительного преобразователя) – для исполнения БС;
- создание независимых для каждого ИП управляющих сигналов реле при превышении установленных порогов сигнализации - для исполнения Н;
- измерение массовой концентрации газа с помощью электрохимического датчика (ячейки), установленного в ИП, или термокаталитического сенсора;
- передача полученных значений к переносному блоку регистрации по радиоканалу – для исполнения РК;
- индикация значений массовой концентрации измеряемых компонентов в режиме реального времени для всех каналов – для исполнения И;
- запись по каждому каналу измерения (измерительному преобразователю) фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по цифровому выходу RS-232 для исполнения Р.
Измеряемые газы и диапазоны измерения
|
Измеряемый газ |
Наименование модификации газоанализатора |
Тип ИП |
Принцип измерения |
Диапазон измерения, мг/м3 |
Пределы допускаемой основной погрешности |
|
|
приведённой (γ0),% |
относительной (Δ0), % |
|||||
|
Оксид углерода (CO) |
ЭССА-СО-100 исп. МБ, МБ/РК |
- |
электрохимический |
0 - 20 |
± 20 |
- |
|
20 - 100 |
- |
± 20 |
||||
|
ЭССА-СО-300 исп. МБ, МБ/РК |
- |
0 - 20 |
± 20 |
- |
||
|
20 - 300 |
- |
± 20 |
||||
|
ЭССА-СО-ХХ исп. БС/(И)/(Р)/(Н), БС/РК |
УО-100 |
0 - 20 |
± 20 |
- |
||
|
20 - 100 |
- |
± 20 |
||||
|
УО-300 |
0 - 20 |
± 20 |
- |
|||
|
20 - 300 |
- |
± 20 |
||||
|
Аммиак (NH3) |
ЭССА-NH3-XX/(N) исп. БС/(И)/(Р)/(Н), БС/РК |
АМ-100 |
электрохимический |
0 - 20 |
± 20 |
- |
|
20 - 100 |
- |
± 20 |
||||
|
АМ-500 |
0 - 20 |
± 20 |
- |
|||
|
20 - 500 |
- |
± 20 |
||||
|
Хлор (Cl2) |
ЭССА-Cl2-5 исп. МБ, МБ/РК |
- |
электрохимический |
0 - 1 |
± 20 |
- |
|
1 - 5 |
- |
± 20 |
||||
|
ЭССА-Cl2-25 исп. МБ, МБ/РК |
- |
0 - 1 |
± 20 |
- |
||
|
1 - 25 |
- |
± 20 |
||||
|
ЭССА-Cl2-50 исп. МБ, МБ/РК |
- |
0 - 5 |
± 20 |
- |
||
|
5 - 50 |
- |
± 20 |
||||
|
ЭССА-Cl2-ХХ исп. БС/(И)/(Р)/(Н), БС/РК |
ХЛ-5 |
0 - 1 |
± 20 |
- |
||
|
1 - 5 |
- |
± 20 |
||||
|
ХЛ-25 |
0 - 1 |
± 20 |
- |
|||
|
1 - 25 |
- |
± 20 |
||||
|
ХЛ-50 |
0 - 5 |
± 20 |
- |
|||
|
5 - 50 |
- |
± 20 |
||||
|
Сероводород (H2S) |
ЭССА-H2S исп. МБ, МБ/РК |
- |
электрохимический |
0 - 10 |
± 20 |
- |
|
10 - 30 |
- |
± 20 |
||||
|
ЭССА-H2S исп. БС/(И)/(Р)/(Н), БС/РК |
СВ-30 |
0 - 10 |
± 20 |
- |
||
|
10 - 30 |
- |
± 20 |
||||
|
Диоксид серы (SO2) |
ЭССА-SO2 исп. МБ, МБ/РК |
- |
электрохимический |
0 - 10 |
± 20 |
- |
|
10 - 30 |
- |
± 20 |
||||
|
ЭССА-SO2 исп. БС/(И)/(Р)/(Н), БС/РК |
СД-30 |
0 - 10 |
± 20 |
- |
||
|
10 - 30 |
- |
± 20 |
||||
|
Озон (О3) |
ЭССА-О3 исп. МБ, МБ/РК |
- |
электрохимический |
0 - 0,1 |
± 20 |
- |
|
0,1 - 1 |
- |
± 20 |
||||
|
ЭССА-О3 исп. БС/(И)/(Р)/(Н), БС/РК |
ОЗ-1 |
0 - 0,1 |
± 20 |
- |
||
|
0,1 - 1 |
- |
± 20 |
||||
|
Диоксид азота (NO2) |
ЭССА-NO2 исп. МБ, МБ/РК |
- |
электрохимический |
0 - 2 |
± 20 |
- |
|
2 - 10 |
- |
± 20 |
||||
|
ЭССА-NO2 исп. БС/(И)/(Р)/(Н), БС/РК |
АД-10 |
0 - 2 |
± 20 |
- |
||
|
2 - 10 |
- |
± 20 |
||||
|
Оксид азота (NO) |
ЭССА-NO исп. МБ, МБ/РК |
- |
электрохимический |
0 - 3 |
± 20 |
- |
|
3 - 30 |
- |
± 20 |
||||
|
ЭССА-NO исп. БС/(И)/(Р)/(Н), БС/РК |
АО-30 |
0 - 3 |
± 20 |
- |
||
|
3 - 30 |
- |
± 20 |
||||
|
Кислород (О2) |
ЭССА-О2 исп. МБ, МБ/РК |
- |
электрохимический |
(0 - 30) % об. |
± 2,5 |
- |
|
ЭССА-О2 исп. БС/(И)/(Р)/(Н), БС/РК |
КС-30 |
(0 - 30) % об. |
± 2,5 |
- |
||
|
Метан (другие горючие газы, СН4, Ex) |
ЭССА-СО/СН4 исп. МБ, МБ/РК |
МН-2,5 |
электрохимический (СО), термокаталитический (СН4) |
(0 - 2,2) % об. СН4 |
± 10 |
- |
|
ЭССА-СН4 исп. БС/(И)/(Р)/(Н), РК |
(0 - 0,85) % об. C3H8 |
|||||
Примечания:
- ХХ – верхняя граница диапазона измерений, определяется типом ИП;
- N – число ИП для исполнения БС.
Стандартные (заводские) значения порогов сигнализации
|
Измеряемый газ |
Диапазон измерения, мг/м3 |
Порог 1, мг/м3 |
Порог 2, мг/м3 |
Порог 3 *, мг/м3 |
|
Оксид углерода |
0 - 100 |
20 |
100 |
- |
|
0 - 300 |
20 |
200 |
- |
|
|
Аммиак |
0 - 100 |
20 |
60 |
- |
|
0 - 500 |
20 |
60 |
500 |
|
|
Хлор |
0 - 5 |
1 |
4 |
- |
|
0 - 25 |
1 |
20 |
- |
|
|
0 - 50 |
25 |
40 |
- |
|
|
Сероводород |
0 - 30 |
10 |
25 |
- |
|
Диоксид серы |
0 - 30 |
10 |
25 |
- |
|
Озон |
0 - 1 |
0,1 |
0,3 |
- |
|
Диоксид азота |
0 - 2 |
2 |
8 |
- |
|
Оксид азота |
0 - 30 |
3 |
10 |
- |
|
Кислород |
(0 - 30) % об. |
19 % об. |
23 % об. |
- |
|
Метан (горючие компоненты) |
(0 - 2,5) % об. ((0 - 50) % НКПР) |
0,5 % об. (10 % НКПР) |
1 % об. (20 % НКПР) |
- |
