ЭССА-CO-CH4/N (исп. МБ) газоанализатор оксида углерода и метана многоканальный общепромышленный моноблочный стационарный

Серийно производимые моноблочные многоканальные газоанализаторы предназначены для непрерывного автоматического измерения содержания массовой концентрации оксида углерода (CO) и довзрывоопасной концентрации (ДВК) метана (CH₄) или других горючих газов в пространстве воздуха рабочей зоны котельных, сигнализации и формирования релейных сигналов для управления внешними исполнительными устройствами при превышении двух заранее установленных уровней концентрации (порог 1, порог 2).

Завод-производитель гарантирует нормальную работу и соответствие стационарных многоканальных газоанализаторов модификаций ЭССА-CO-CH4/1 и ЭССА-CO-CH4/2 моноблочного исполнения (МБ) требованиям технических условий ТУ 4215-002-11269194-03 ЯРКГ 1.550.001 только при строгом соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в технической документации.

Стационарные общепромышленные газоанализаторы токсичного угарного газа и ДВК горючих газов (метана, пропана или бутана) серии ЭССА-СО-СН4/N моноблочного типа (МБ) внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год согласно межповерочному интервалу.
Типовое изделие ЭССА одобрено Российским Речным Регистром судоходства (РРР).

Стационарные газосигнализаторы моноблочного исполнения многокомпонентные ЭССА-CO-CH4/1 и ЭССА-CO-CH4/2 в абсолютно полном объёме соответствует требованиям нормативного документа «Инструкции по контролю за содержанием окиси углерода в помещениях котельных» (РД 12-341-00).

Оксид углерода, он же угарный газ либо окись углерода (CO), обладая высокой степенью токсичности, является не только крайне опасным, но и коварным веществом. Компонент оксида углерода как химическое вещество не имеет резкого запаха, поэтому человек не может оперативно обнаружить наличие опасной концентрации СО и покинуть помещение. Таким образом, основным и единственным правильным способом своевременного обнаружения повышенного содержания угарного газа в воздухе рабочей зоны является применение газоанализаторов, газосигнализаторов и сигнализаторов.

Воздействие монооксида углерода (угарного газа) на организм человека (справочный материал) – Статья "Влияние угарного газа и его воздействие на организм человека".

Области применения

- помещения котельных различной мощности;
- жилой сектор коммунального хозяйства;
- другие объекты, где вероятно выделение горючих газов и скопление токсичного угарного газа.

Способ отбора пробы у серии приборов ЭССА исп. МБ – диффузионный (без насоса).

Устройство и основные элементы

Все комплектующие элементы сигнализаторов загазованности ЭССА модификаций МБ изготовлены из коррозионно-стойких материалов либо защищены коррозионно-стойкими покрытиями в соответствии с ГОСТ 9.301.

Комплект газоанализатора «МБ» состоит из блока измерения и сигнализации (БИС) со встроенным в него электрохимическим сенсором (ячейкой) оксида углерода и 1-го либо 2-х выносных измерительных преобразователей (ИП) метана, соединяемых с БИС экранированным кабелем КСПЭВГ или аналогичным с числом жил не менее 3-х. В БИС установлены реле типа «сухой» контакт, срабатывающие при превышении пороговых значений концентрации. Внутри БИС применены долговечные электрохимические ячейки британского производства. Конструктивно газоанализатор предназначен для настенного монтажа.

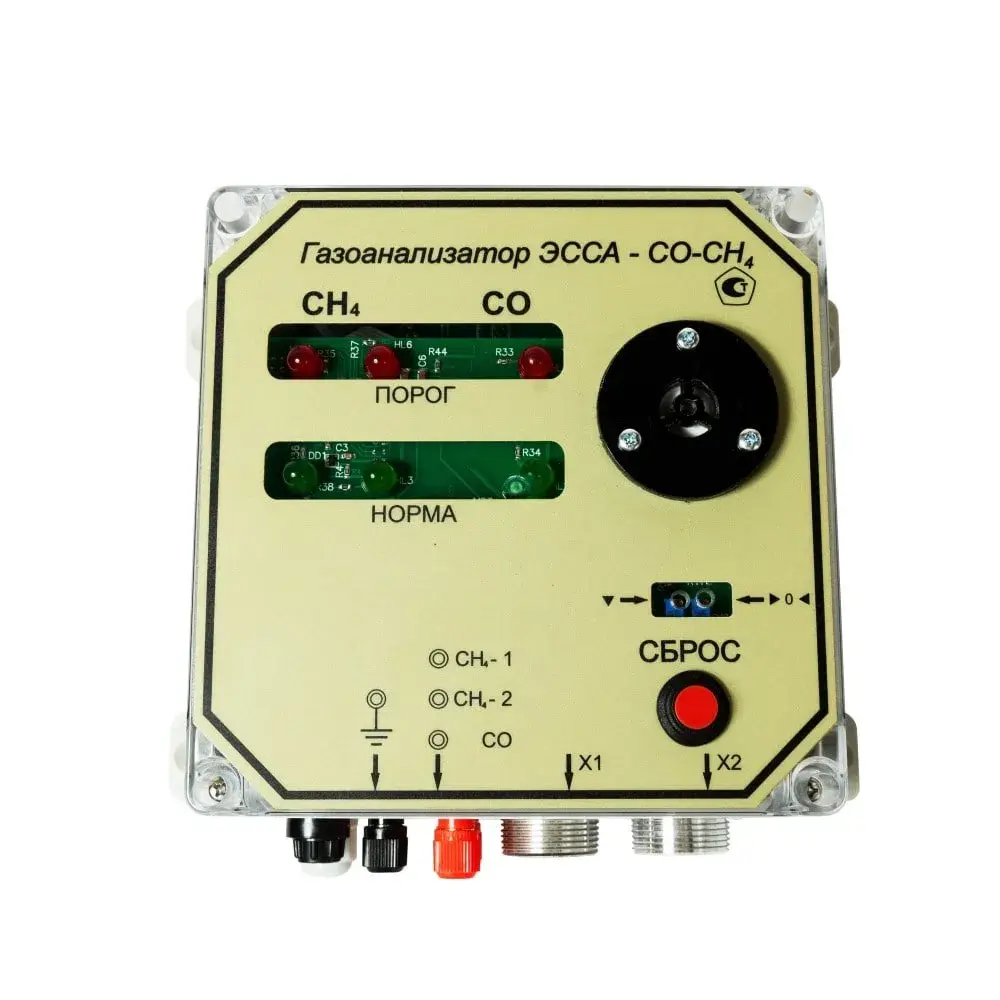

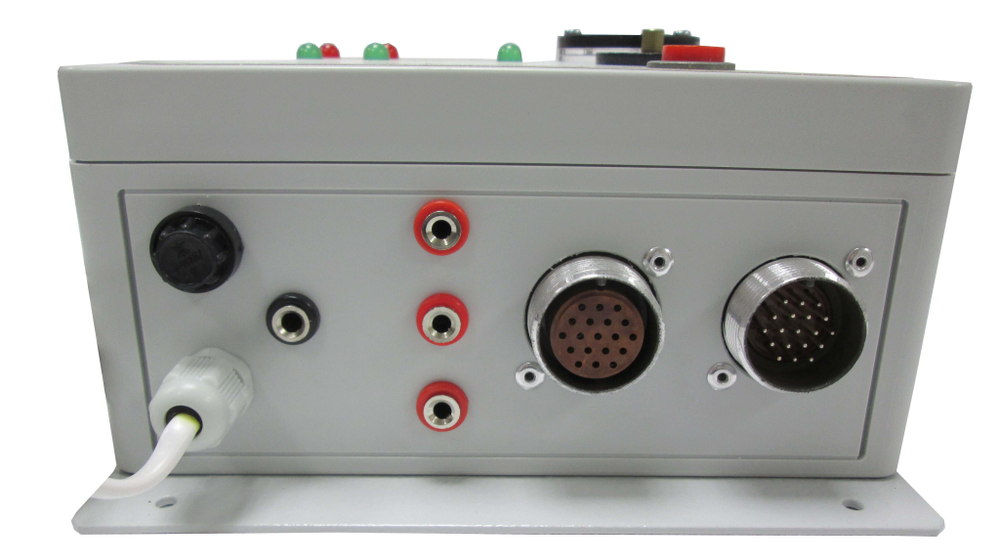

Внешний вид БИС

1 - монтажное отверстие; 2 - светодиоды 1-го канала измерения СН₄; 3*- светодиоды 2-го канала измерения СН₄; 4 - светодиоды измерительного канала CO; 5 – детектор (ячейка) CO; 6 - кнопка «СБРОС»; 7 - предохранитель; 8 - кабельный ввод сетевого кабеля; 9 - гнездо «общий»; 10 - гнездо контрольной точки 1-го измерительного канала СН₄; 11* - гнездо контрольной точки 2-го измерительного канала СН₄; 12 - гнездо контрольной точки измерительного канала CO; 13 - разъём для подключения ИП СН₄; 14 - разъём для подключения внешних исполнительных устройств; 15**- резистор установки чувствительности измерительного канала СО; 16**- резистор установки «нуля» измерительного канала СО. * - только для ЭССА-СО-СН4/2 ** - закрыты заглушкой (на рисунке не показана).

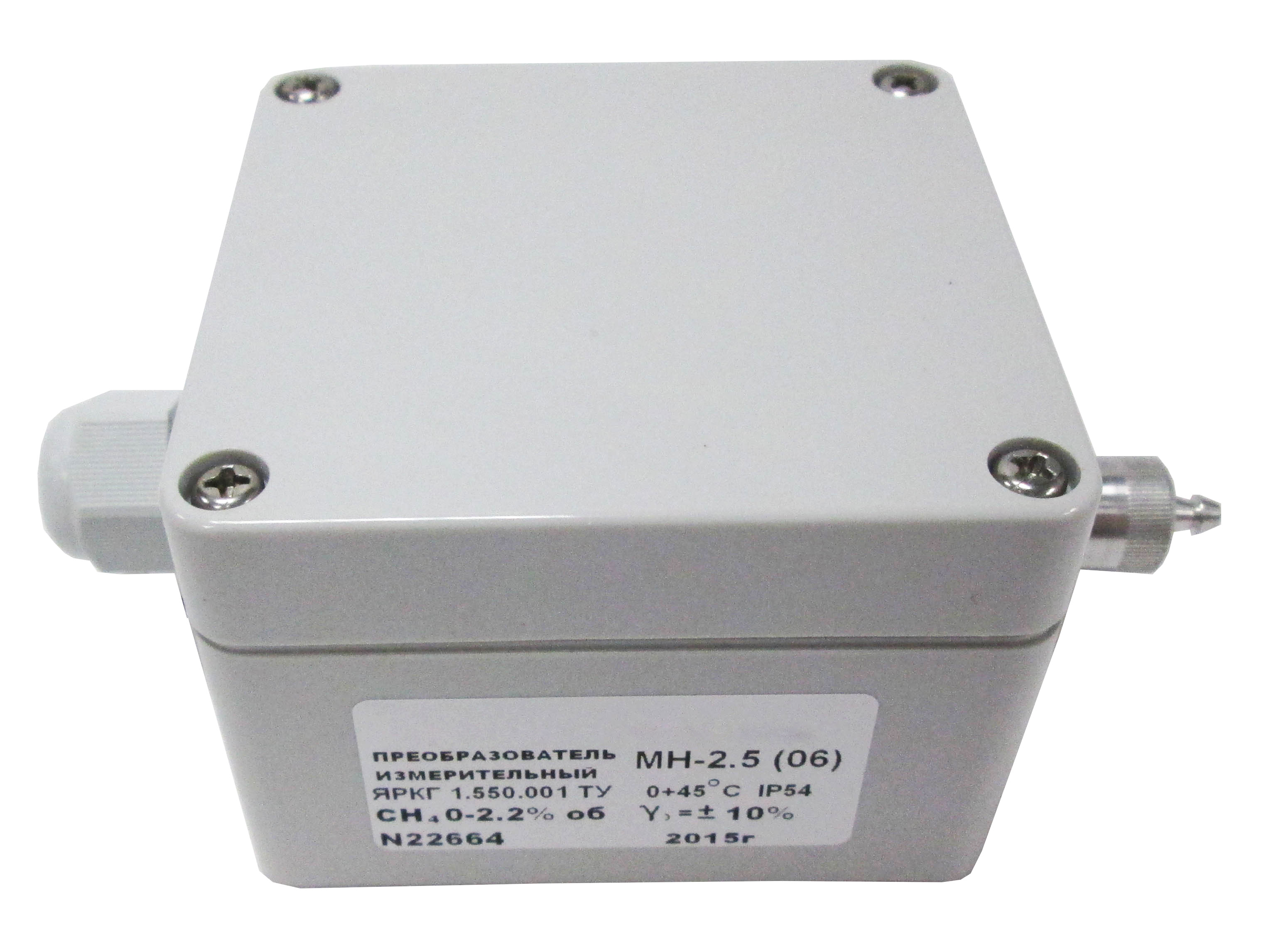

Внешний вид ИП метана МН-2,5

1 - резистор установки «нуля»; 2 - монтажная петля; 3 - резистор установки чувствительности; 4 - винт крепления крышки (4 шт.); 5 – детектор (сенсор); 6 - съёмная крышка; 7 - кабельный ввод кабеля к БИС; 9 - монтажное отверстие.

Газоанализаторы ЭССА-СО-СН4-МБ также могут комплектоваться блоком реле клапана БРК-1 и пультом сигнализации ПС-1.

Блок реле клапана БРК-1 предназначен для оперативного управления силовым электромагнитным клапаном питанием 220 В, установленным на входе газопровода в котельную. Блок обеспечивает автоматическое закрытие клапана.

Пульт сигнализации ПС-1 предназначен для формирования звуковых и световых сигналов с целью оповещения рабочего персонала.

Пульт устанавливается в помещении операторской, в котором находится обслуживающий персонал, и соединяется с газоанализатором и сигнализатором пожара через блок реле клапана.

Основные особенности и выполняемые функции

- измерение массовой концентрации угарного газа (CO) с помощью электрохимической ячейки (Compact, производства MONOX Ltd, Англия), установленного в БИС;

- измерение объемной доли ДВК метана или других горючих газов с помощью термокаталитического чувствительного элемента, установленного в ИП;

- формирование независимых для каждого измеряемого вещества управляющих релейных сигналов при превышении измеряемыми концентрациями значений, заданных как пороги срабатывания сигнализации;

- сигнализация превышения измеряемыми концентрациями значений, заданных как пороги сигнализации: звуковая - общая для обоих измеряемых компонентов (порог 2), световая - отдельная для каждого измеряемого компонента (порог 1, порог 2).

Гарантийный срок составляет 18 месяцев со дня поставки.

Государственная ежегодная поверка

Периодическая ежегодная поверка моноблочного газоанализатора угарного газа ЭССА-CO-МБ осуществляется в соответствии с документом «Газоанализаторы ЭССА. Методика поверки», ЯРКГ 1.550.001 МП с изменением №1, утверждённым ВНИИМС в 2016 г. Основные применяемые средства поверки – поверочные газовые смеси ГСО ПГС по ТУ 6-16-2956-92, генераторы газовых смесей ГГС-03-03, ТДГ-01, ГХ-120, источники микропотока ИМ по ИБЯЛ.418319.013ТУ. Межповерочный интервал составляет 1 год.

Пример и форма заказа моноблочных исполнений ЭССА-CO-CH4/1, ЭССА-CO-CH4/2

- ЭССА-СО-СН4/1 (исп. МБ), стационарный моноблочный газоанализатор со встроенной ячейкой угарного газа (CO) и одним выносным измерительным преобразователем метана (CH₄);

- ЭССА-СО-СН4/2 (исп. МБ), стационарный моноблочный газоанализатор со встроенной ячейкой угарного газа (CO) и двумя выносными измерительными преобразователями метана (CH₄).

По специальному заказу возможно изготовление с калибровкой по пропану и расширенным диапазоном по CO:

- ЭССА-CO-C3H8/1 (исп. МБ), стационарный моноблочный газоанализатор со встроенным датчиком оксида углерода (CO) и одним выносным датчиком пропана (C₃H₈);

- ЭССА-CO (300 мг/м³)-CH4/2 (исполнение МБ), стационарный моноблочный газоанализатор со встроенным датчиком оксида углерода (CO), диапазоном измерения по CO (0 - 300) мг/м³, порогами сигнализации CO (20 и 200) мг/м³ и одним выносным датчиком метана (CH₄).
