Завод-изготовитель гарантирует нормальную работу и соответствие стационарного многоканального газоанализатора хлора ЭССА-Cl2 требованиям технических условий ТУ 4215-002-11269194-03 ЯРКГ 1.550.001 только при строгом соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в технической документации.
Стационарные общепромышленные газоанализаторы токсичных паров хлора серии ЭССА-Cl2 внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год согласно межповерочному интервалу.

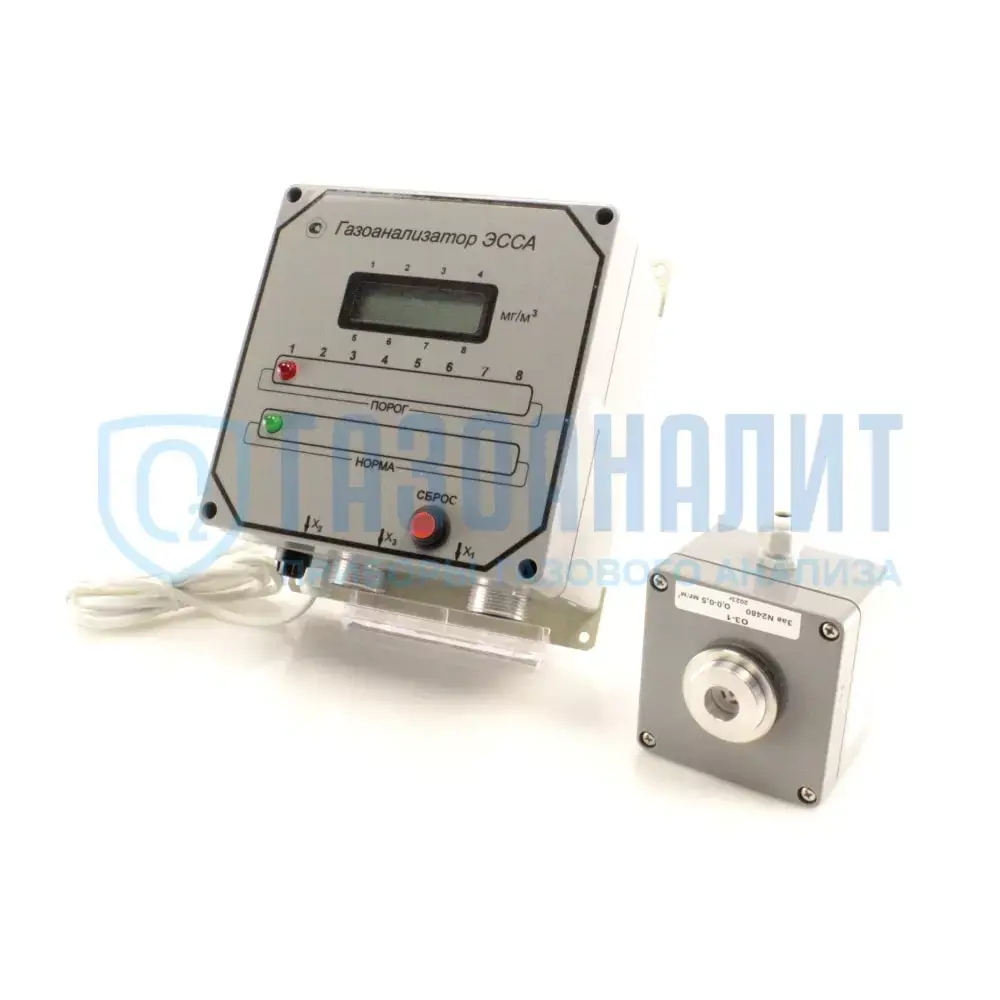

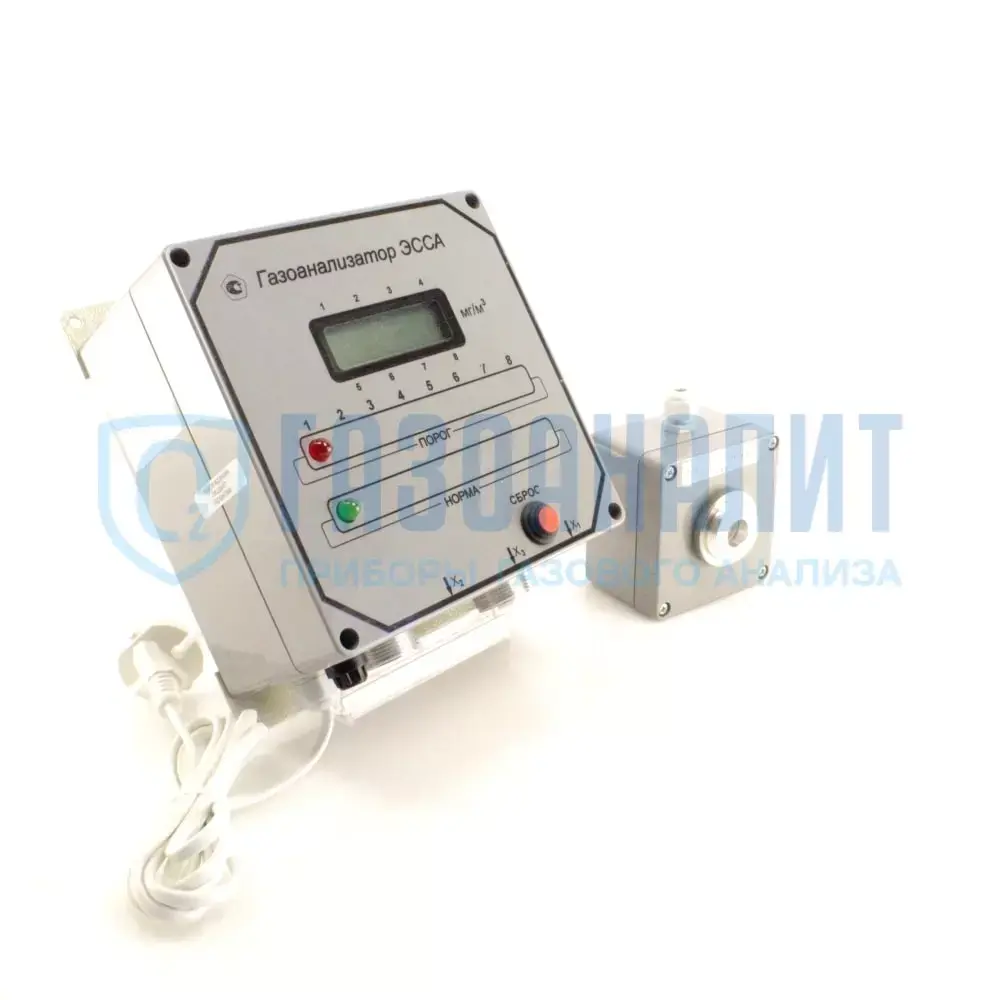

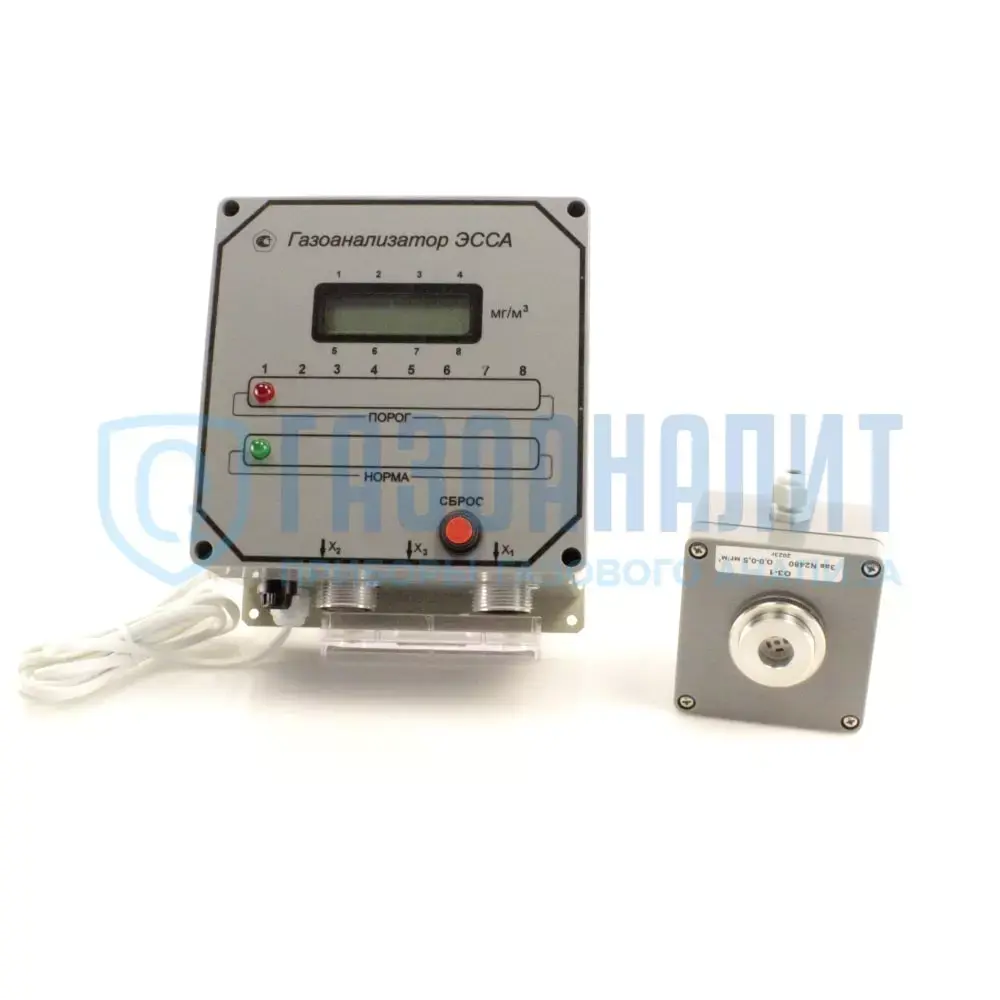

Устройство и возможные исполнения

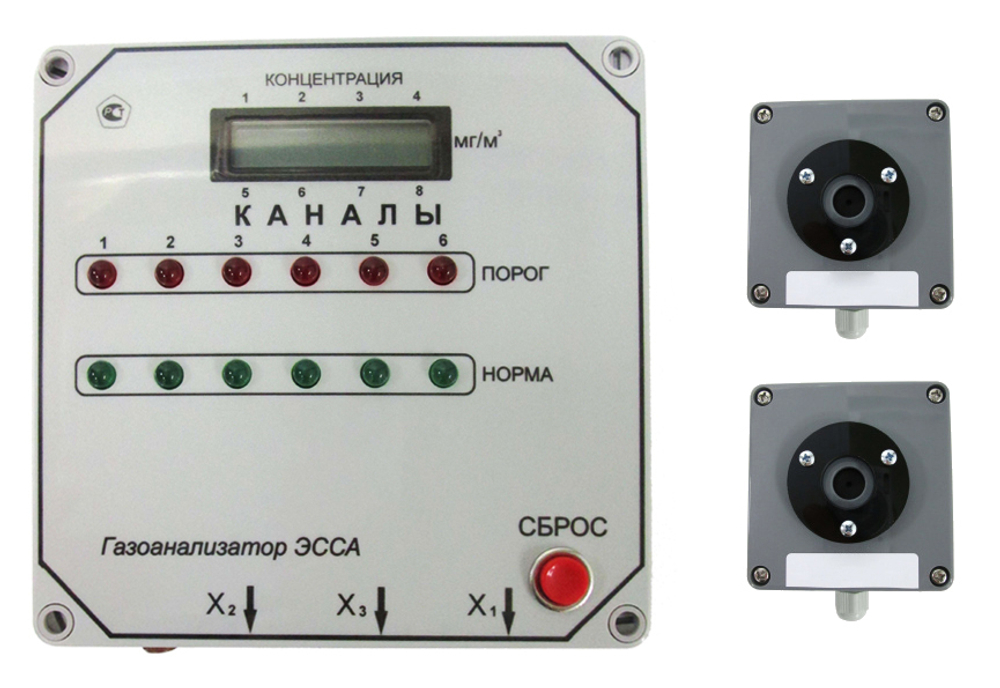

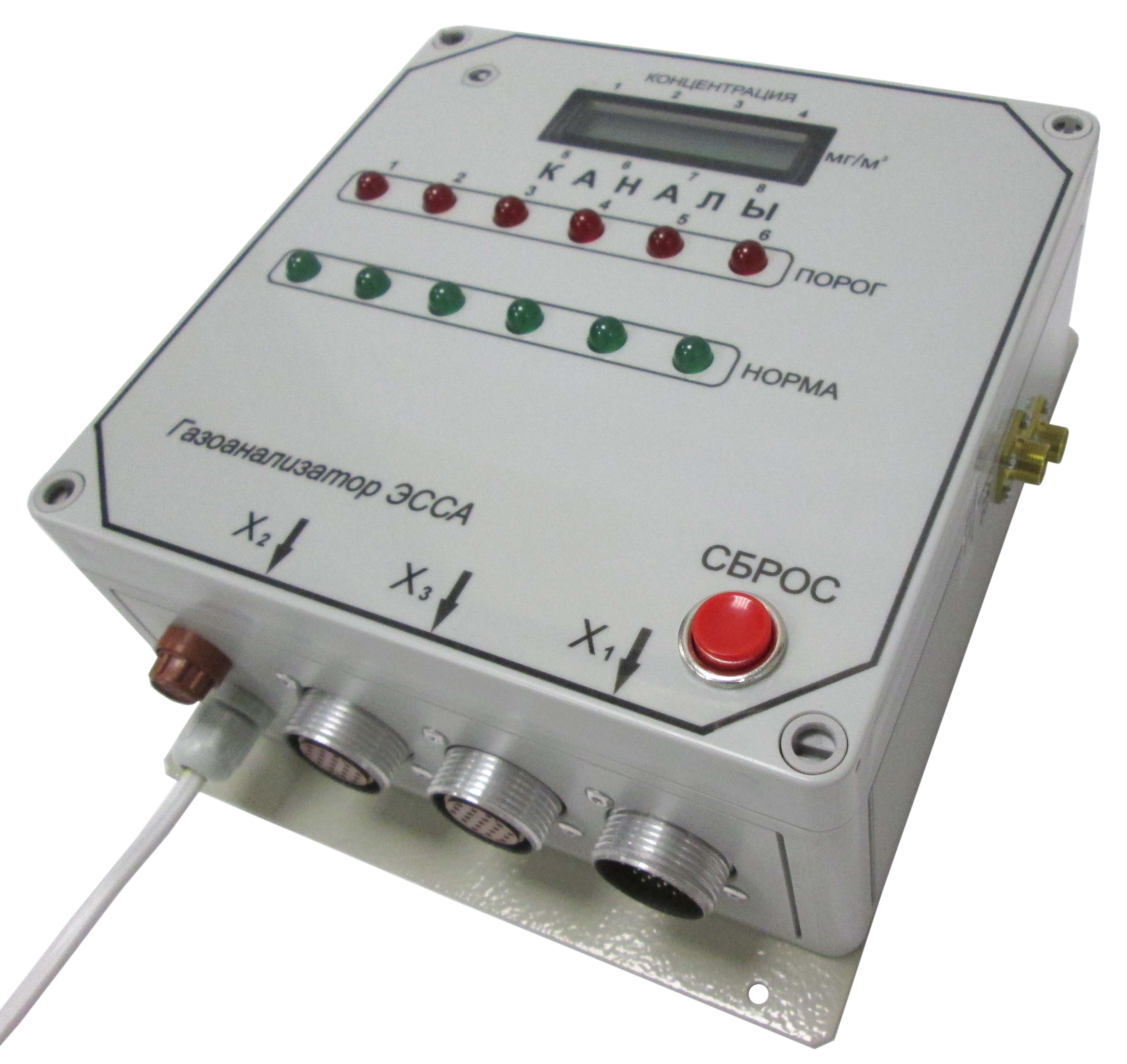

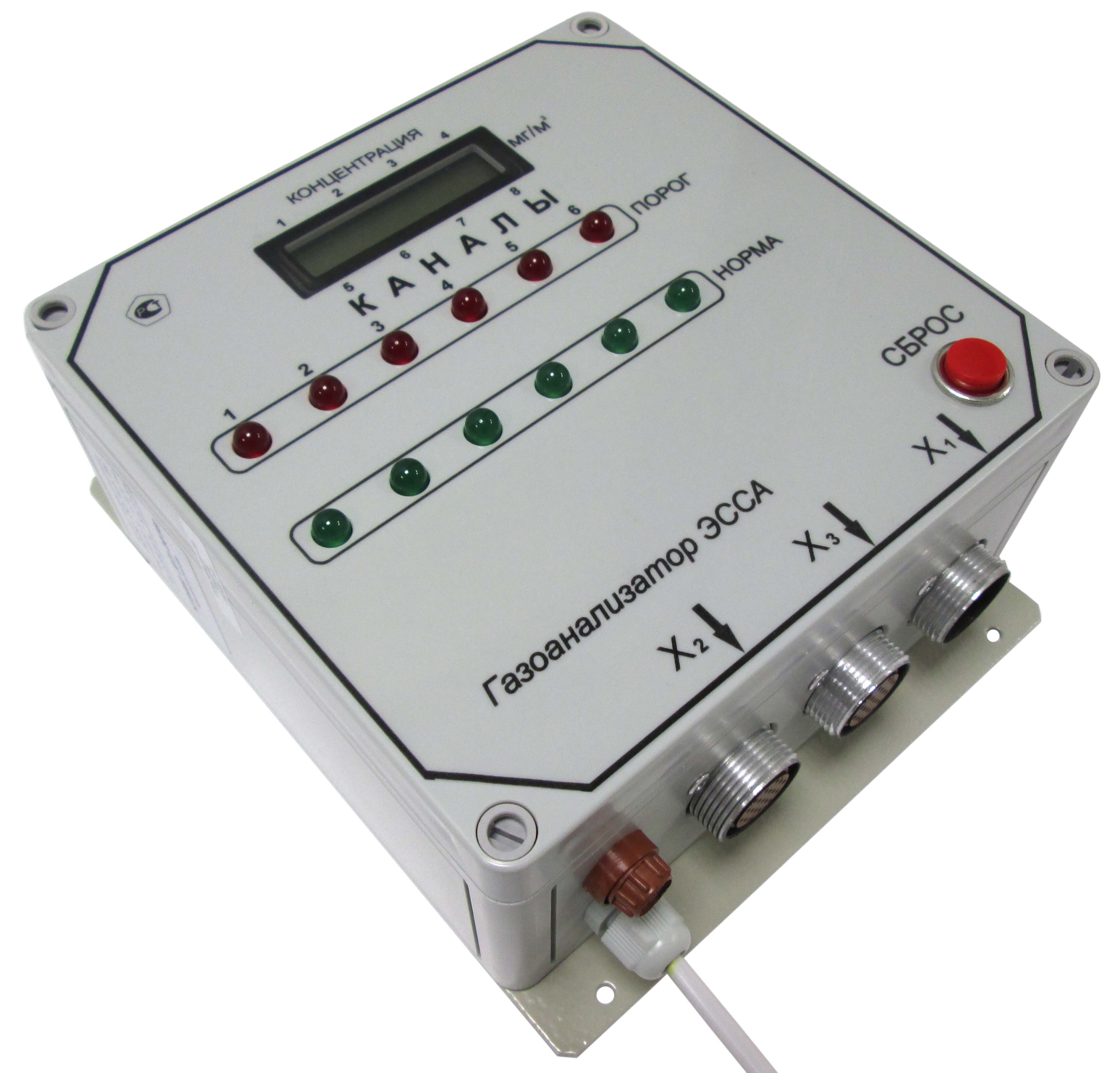

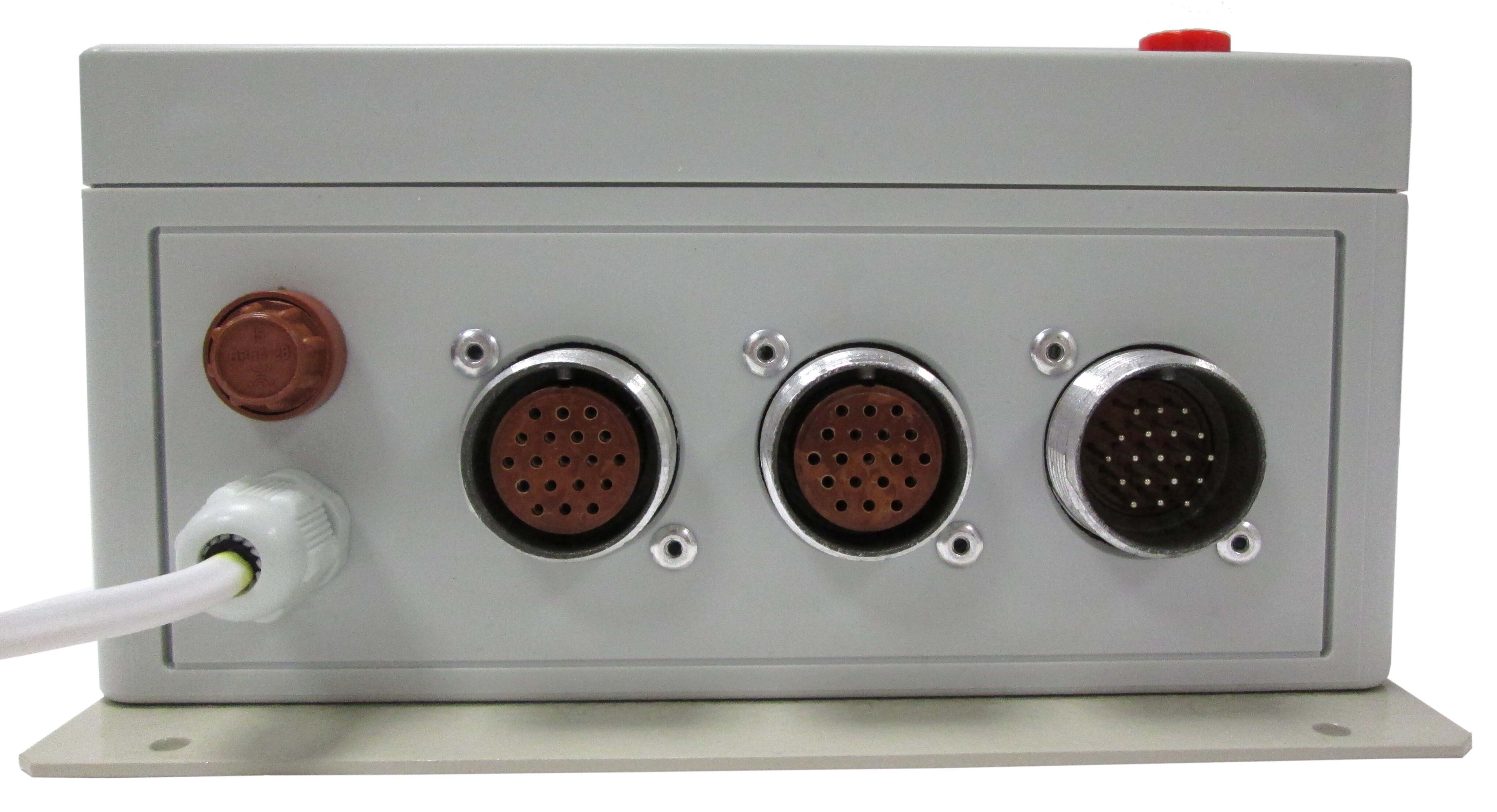

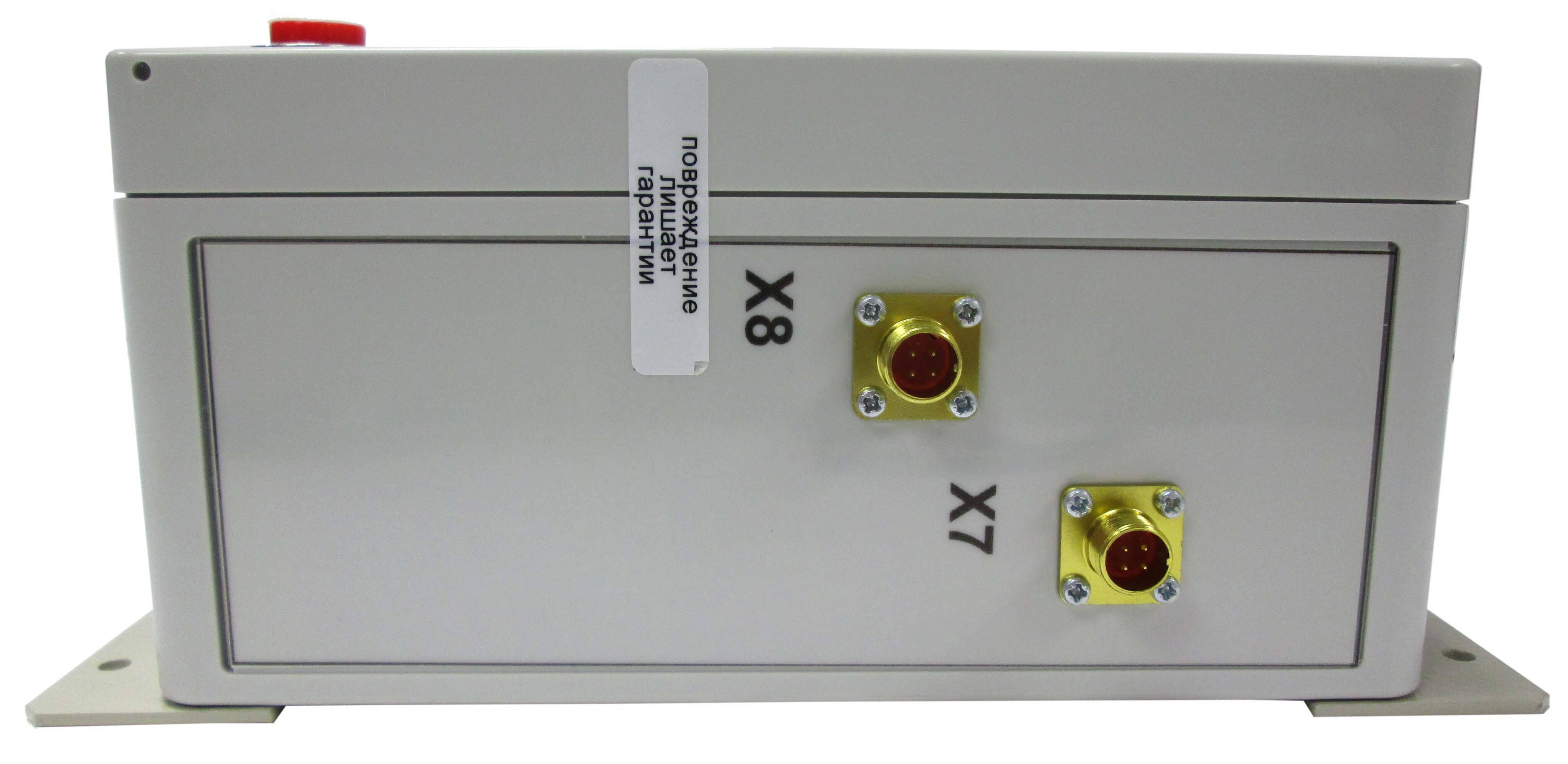

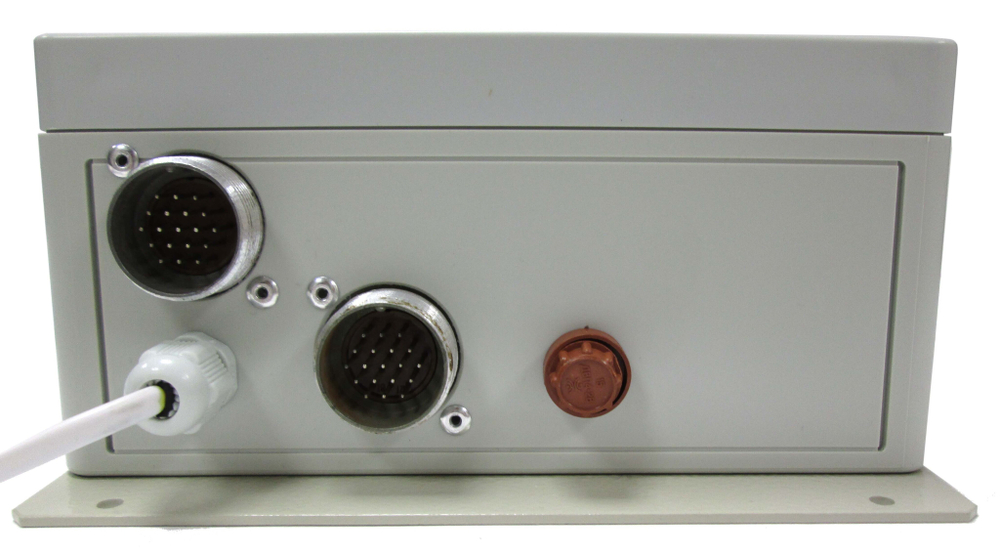

- БС - газоанализатор со вторичным блоком сигнализации, состоит из выносных измерительных преобразователей (ИП) и блока сигнализации (БС), обеспечивающего их питание, световую сигнализацию и формирование общих релейных сигналов при превышении порогов срабатывания по любому ИП. Каждый ИП соединяется с БС при помощи двужильного экранированного кабелем КСПЭВГ либо аналогичным, образуя измерительный канал. Количество ИП определяется при изначальном заказе и отмечается в паспорте изделия. Общее количество ИП, соединяемых с БС – от 1 до 16.- БС/И - газоанализатор с цифровой индикацией концентрации измеряемого вещества, состоит из БС со встроенным в него блоком индикации (БИН) и выносных ИП. БИН обслуживает от 1 до 8 измерительных каналов. В стационарных газоанализаторах серии ЭССА-Cl2 с числом измерительных каналов больше 8-ми устанавливаются два БИН.
- БС/Р - газоанализатор с цифровой индикацией концентрации измеряемого газа и наличием связи с персональным компьютером, состоит из БС со встроенным БИН, ИП и блока сопряжения с компьютером (БСК). Связь с компьютером осуществляется по цифровому интерфейсу RS-485 (протокол связи Modbus RTU) с помощью программы ЭССА. Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 метров. Предусмотрена возможность беспроводной связи (блок БГЕ) с конечным пользователем посредством передачи на его GSM терминал / терминалы (мобильный телефон / телефоны) sms-сообщений в случае превышения порогов срабатывания, установленных на газоанализаторе.

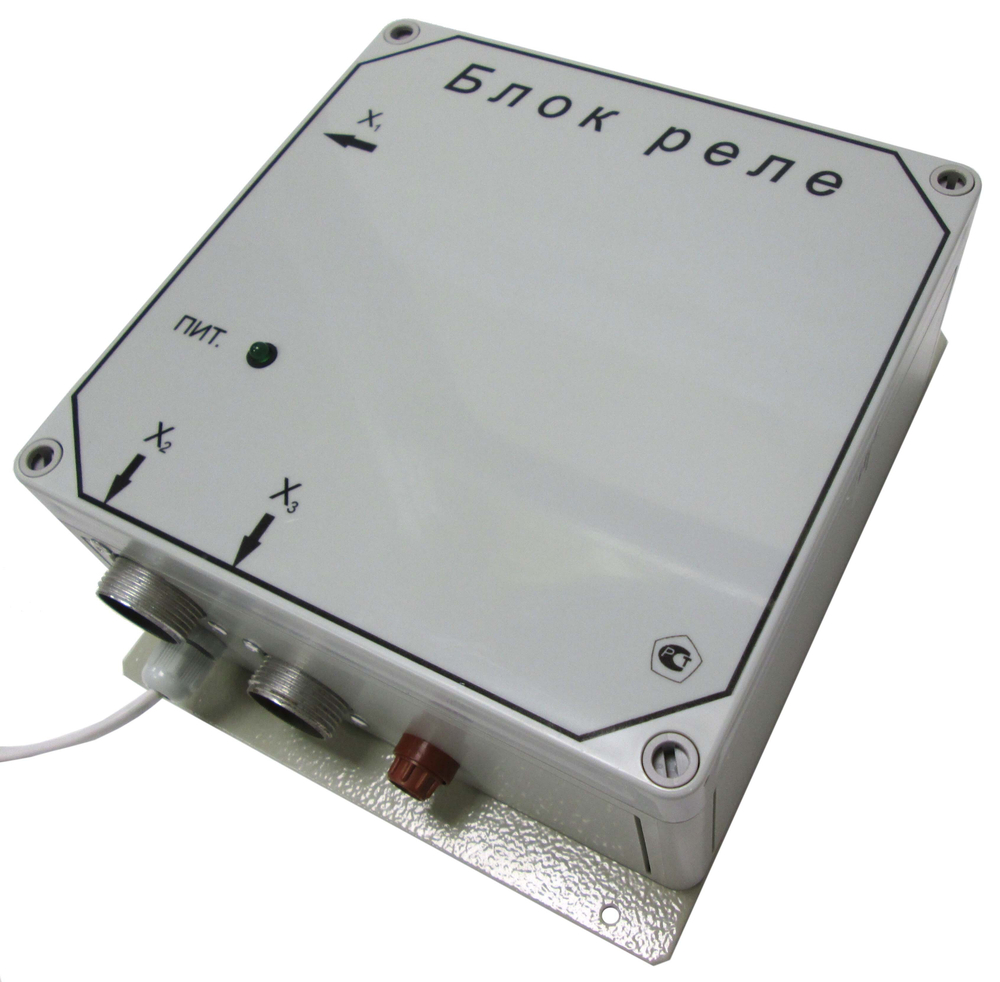

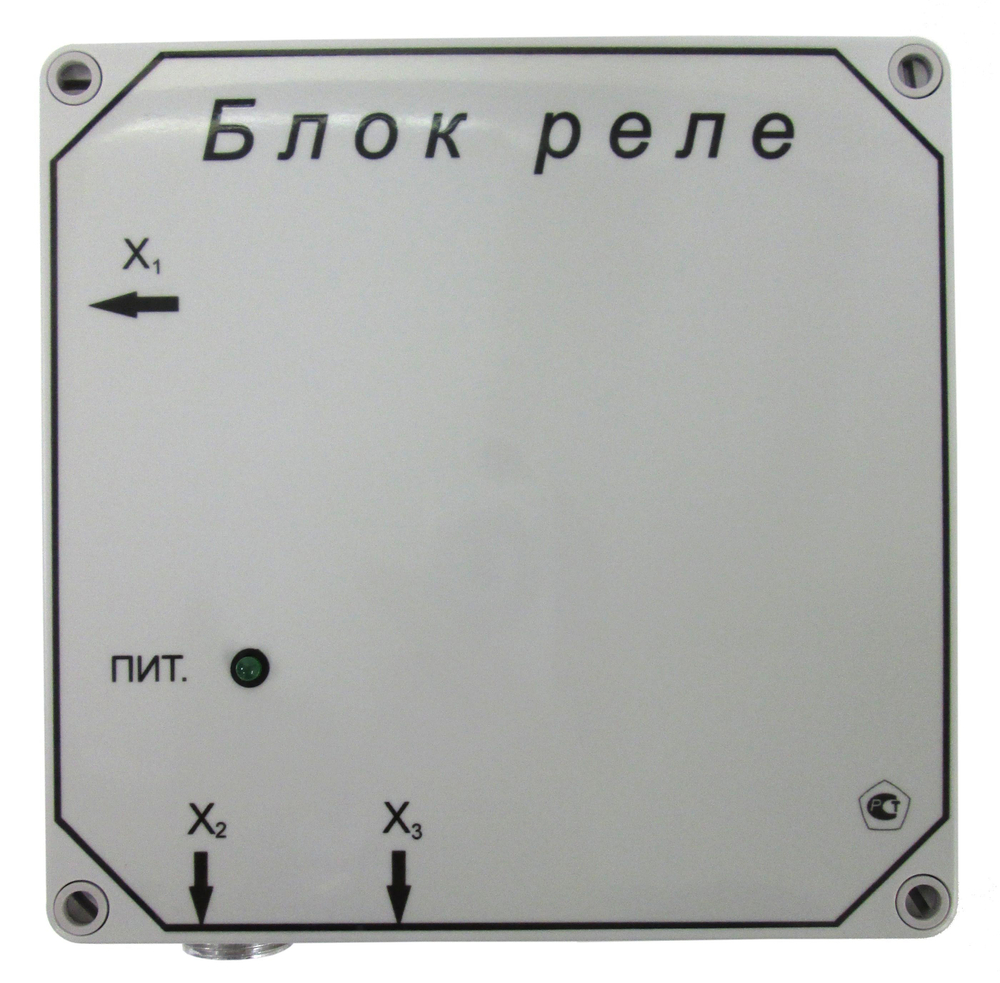

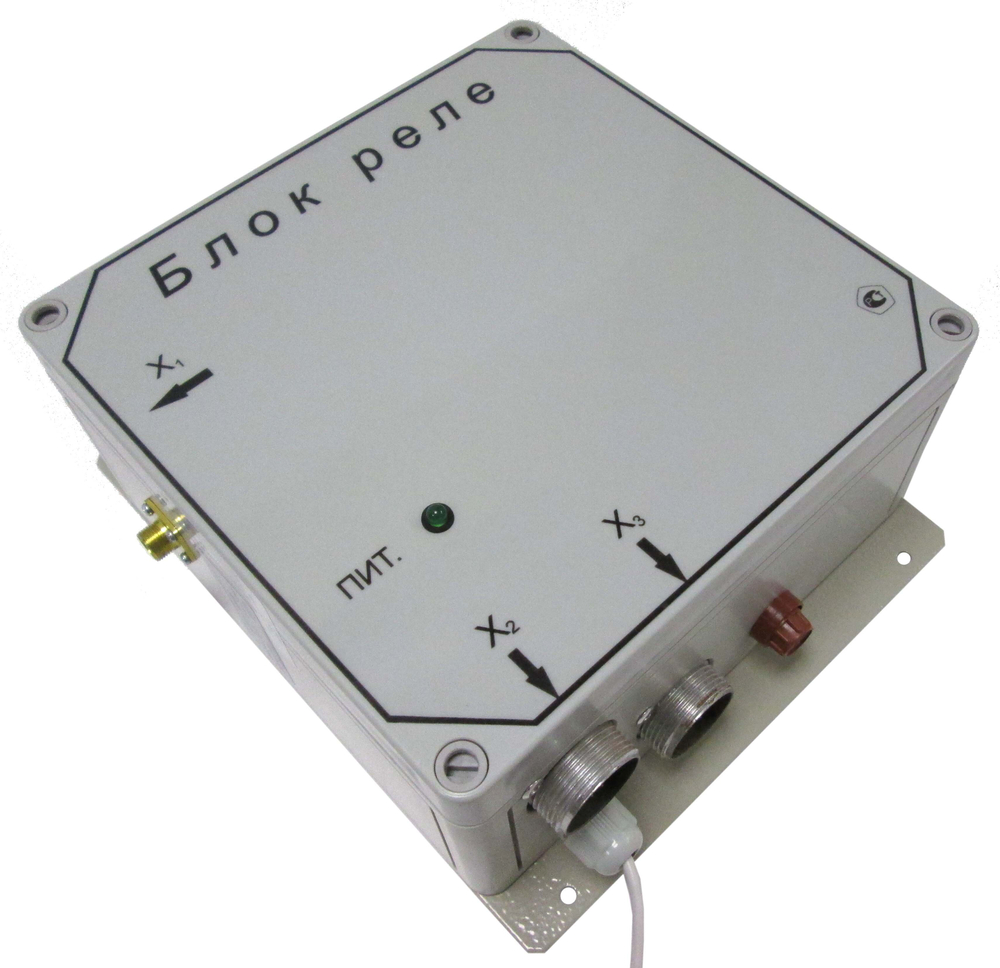

- БС/Н - газоанализатор с независимым формированием релейных сигналов для каждого измерительного канала (или групп ИП), состоит из БС, выносных ИП и блоков реле (БР). Каждый БР имеет выходы в виде «сухих» контактов реле, по одному выходу на каждый порог сигнализации для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов (групп измерительных каналов).
Программное обеспечение «ЭССА» для связи с компьютером
Программное обеспечение «ЭССА» предназначено для связи стационарных газоанализаторов с персональным компьютером и передачи информации от блока сигнализации (БС) на компьютер. Работа и эксплуатация газоанализаторов независимы от работы программы. Контроль за состоянием воздушной среды рабочей зоны и управление исполнительными устройствами, обеспечивающими поддержание требуемого уровня концентраций контролируемых компонентов, производится самостоятельно блоками из состава прибора ЭССА на основе показаний ИП, т.е. программа выполняет лишь роль интегральной сигнализации состояния воздуха на территориальных объектах и регистрации либо записи значений концентраций веществ.
Конвертор USB-RS485 осуществляет непрерывную связь блоков БС газоанализаторов с компьютером и его функциональное назначение сводится к преобразованию цифрового интерфейса USB, используемого в компьютере, в интерфейс связи RS485, присутствующий в БС.
Функции ПО:
- сбор и обработка поступающей от БС информации с отображением на компьютере состояния измерительных каналов газоанализатора в виде стилизованных светодиодов Выключен / Норма / Порог 1 / Порог 2 / Порог 3 / Короткое замыкание / Обрыв ИП, а также численных значений измеренной концентрации;
- запись на винчестер (жесткий диск) данных по всем каналам с заданным темпом и фиксацией фактов превышений пороговых значений концентраций;
- отображение данных измерения по любому из каналов в виде графика за произвольный период времени;
- формирование «Протокола событий» за указанный временной интервал.
Блок-модуль GSM-Ethernet (БГЕ)
.png "Блок-модуль GSM-Ethernet (БГЕ).png")
Модуль GSM-Ethernet БГЕ предназначен для обеспечения цифровой передачи данных о величине концентрации в контролируемых одним или несколькими газоанализаторами ЭССА точках либо по линии Ethernet (Internet), или посредством SMS сообщений, или и тем и другим способом одновременно.
Блок БГЕ исполнение 01 (БГЕ 01) предназначен для передачи данных по линии Ethernet (Internet).
Блок БГЕ исполнение 02 (БГЕ 02) предназначен для передачи данных посредством SMS сообщений.
Блок БГЕ исполнение 03 (БГЕ 03) предназначен для передачи данных одновременно по линии Ethernet (Internet) и посредством SMS сообщений.
В состав БГЕ входит блок GSM/Ethernet с блоком питания.
Функции, преимущества и основные особенности
- измерение содержания массовой концентрации хлора;
- отдельная для каждого измерительного канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации;
- формирование общих для всех измерительных каналов управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации;
- формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнений ЭССА БС/Н. Для включения реле достаточно превышения порога срабатывания сигнализации по одному из каналов;
- отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв либо замыкание измерительного кабеля, неисправность датчика);
- индикация текущих значений массовой концентрации вещества для газоанализаторов модификаций ЭССА БС/И;
- регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по цифровому интерфейсу RS-485 для газоанализаторов исполнения ЭССА БС/Р.
