«ЭКОН» – высокоточный стационарный газоанализатор для измерения уровня кислорода (O2) в дымовых газах (при температурах от +25 до +760 оС), без принудительного отбора пробы. Применяется в контроле дымовых газах промышленный технологических и топливо сжигающих установках, работающими на различных типах углеводородного топлива (угль, мазут). Этот прибор может использоваться как самостоятельный контрольный прибор, так и в автоматизированных системах управления горением. Изделие соответствует требованиям ТУ 95-2468-2000.

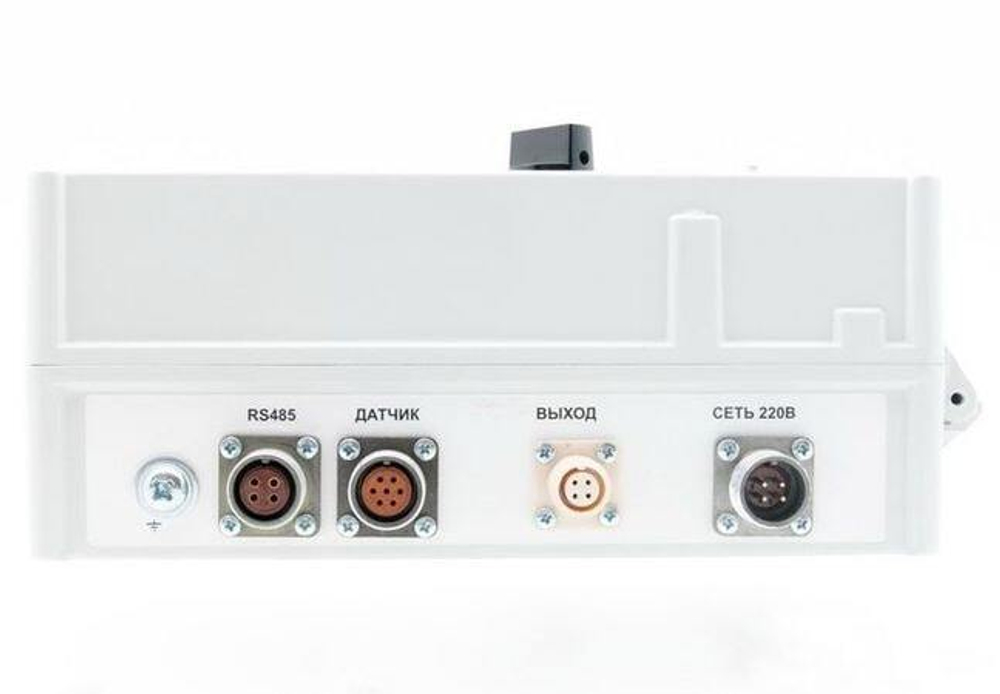

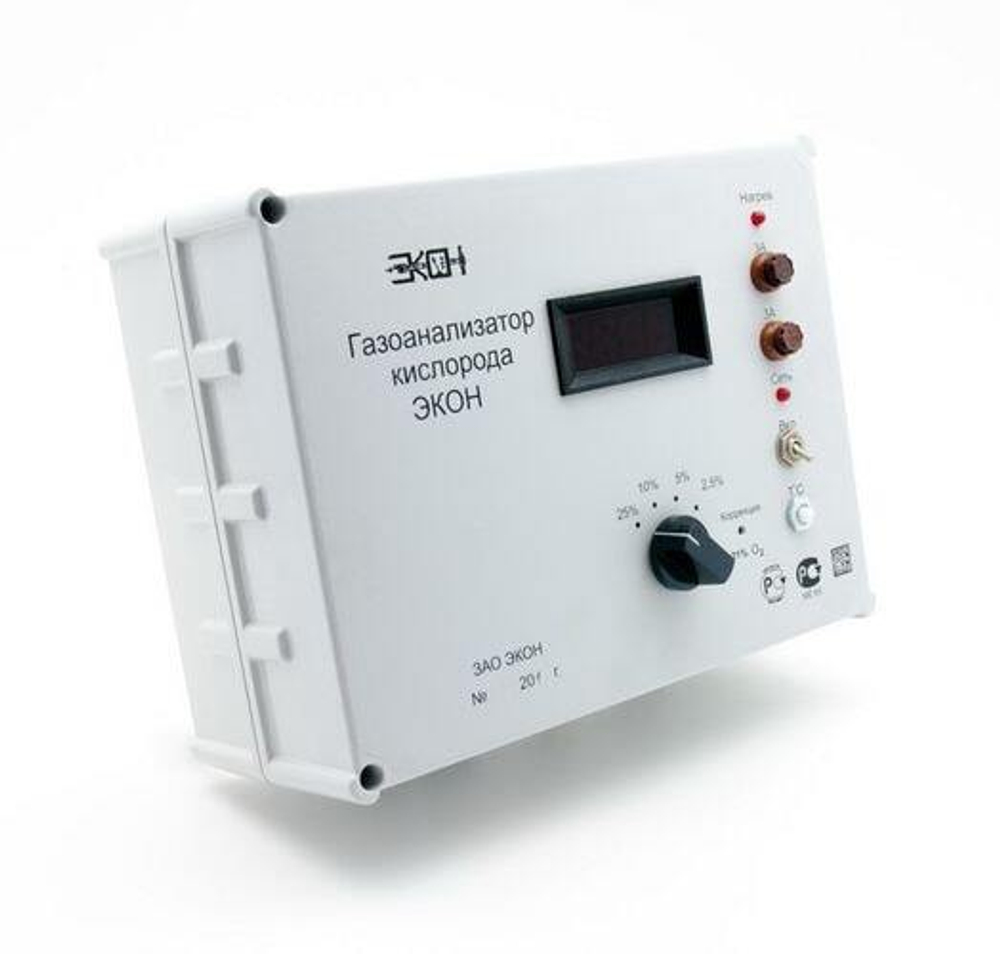

Работа газоанализаторов "ЭКОН" базируется на определении ЭДС твердоэлектролитной ячейки, которое возникает из-за разницы парциальных давлений кислорода. Данный газоанализатор дымовых газов состоит из преобразователя и выносного датчика соединённых кабелем максимальной длины до 80 метров. Одной стороной датчик устанавливается в место измерения.
Газоанализатор сертифицирован, внесён в Госреестр СИ РФ и отвечает всем требованиям безопасности и надёжности. Компания ООО «НПП «ГазоАналит» поставляет данное оборудование с прохождением первичной поверки. Результат заносится в электронный реестр ФГИС «АРШИН». Межповерочный интервал - 1 год.
Компания ООО «НПП «ГазоАналит» предлагает широкий выбор газоанализаторов для различных отраслей промышленности. Мы готовы предложить нашим клиентам индивидуальный подход и помощь в выборе наиболее подходящего газоанализатора для их конкретных задач. Компания ООО «НПП «ГазоАналит» гарантирует своим клиентам высокое качество оборудования, быструю доставку и профессиональную техническую поддержку.

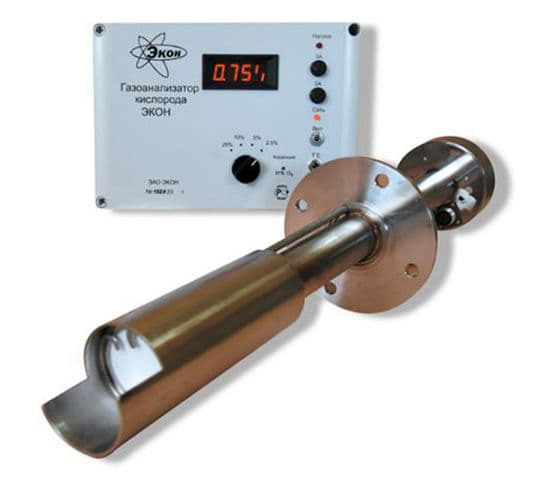

Модификации выносных зондов датчиков газоанализаторов «ЭКОН»:
- «ЭМ» - фланец - Ø170 мм, чехол - Ø70 мм. Электронный блок с цифровой индикацией, напряжение нагревателя 65В. Гарантия - 1 год;
- «ЭК» (более современная) - фланец - Ø140 мм, чехол - Ø57 мм. Электронный блок с цифровой индикацией, напряжение нагревателя 65В. Гарантия - 2 года.
Электронные блоки у «ЭК» и «ЭМ» - одинаковые, отличие - в крепёжных фланцах.
Главные конструктивные отличия газоанализаторов модели ЭКОН (от +25 до +760 °C) от ЭКОН-ВТ (от +25 до +1400 °C):
- отсутствие керамического чехла (трубы) для выносного зонда-датчика;
- наличие встроенного нагревателя для зонда-датчика;
- различная длина погружной части датчика.
Диапазоны измерения объёмного содержания кислорода
| Наименование диапазона | Диапазон измерения |
| 1 диапазон, % об. | 0,1 - 2,5 |
| 2 диапазон, % об. | 0,1 - 5,0 |
| 3 диапазон, % об. | 0,1 - 10,0 |
| 4 диапазон, % об. | 0,1 - 25,0 |
Основные характеристики газоаналитического прибора ЭКОН, модификация ЭК:
| Параметр | Типоразмер | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| А | B | C | D | E | F | ||||
| Длина погружной части датчика, мм | 340 | 500 | 800 | 1000 | 1270 | 2000 | |||
| Общая длина датчика, мм | 620 | 780 | 1080 | 1280 | 1550 | 2280 | |||
| Диаметр погружной части датчика, мм | 57 | ||||||||
| Диаметр крепежного фланца датчика, мм | 140 | ||||||||
| Масса датчика, кг | 3,1 | 3,5 | 4,3 | 4,7 | 5,5 | 7,6 | |||
| Длина соединительного кабеля между датчиком и блоком электроники, м | 30 (опционально – до 80) | ||||||||
| Длина кабеля от электронного блока до приемника информации, м | 300 | ||||||||
Датчик газоанализатора монтируется при помощи установочного фланца диаметром 140 мм (DN50 PN1, ГОСТ Р №54432-2011, DIN 2501).
