Датчик загазованности универсальный ДЗУ-ГЕРДА применяется для контроля содержания метана (CH4), пропана (C3H8) и прочих горючих веществ и углекислого газа (CO2) в окружающей атмосфере воздуха рабочей зоны.

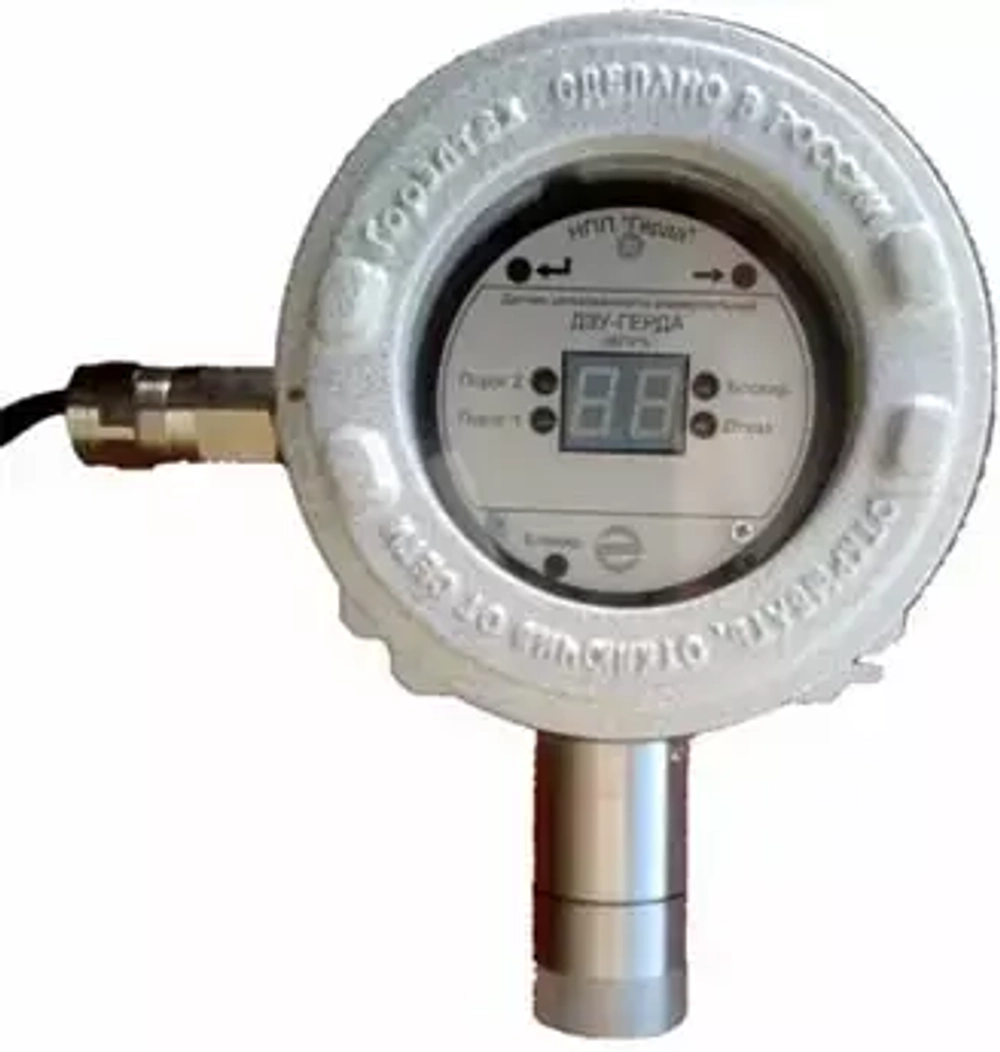

Датчик имеет взрывозащищённое исполнение. Корпус изготовлен из прочного алюминиевого сплава, устойчивого к негативному воздействию газовых сред. На корпусе установлены блок сенсора и кабельный ввод. Сенсор защищён специальным фильтром от попадания пыли, грязи и влаги. В смотровом окне корпуса на цифровом экране отображается текущая концентрация анализируемого газа. Светодиодные индикаторы сообщают о выходе из строя датчика, возникновении ошибок и о превышении допустимого уровня загазованности.
Датчик ДЗУ-ГЕРДА может выпускаться в различных конструктивных исполнениях, различающихся определяемыми компонентами, типом используемого сенсора, диапазоном измерения, диапазоном рабочих температур, выходными сигналами, наличием/отсутствием кабельного ввода. При этом внешний вид датчиков остаётся одинаковым для всех исполнений.
Функциональные возможности ДЗУ-ГЕРДА:
- проведение самодиагностики при включении датчика и в процессе его работы;
- мониторинг загазованности в режиме реального времени;
- осуществление сервисных работ магнитным ключом по месту установки датчика;
- сохранение в памяти калибровочных параметров и предельных значений;
- передача в АСУ ТП с помощью цифрового или аналогового канала связи информации об измерениях, неисправностях и превышениях предельных значений;
- подключение к датчику исполнительных и сигнальных устройств (для исполнения с релейными выходами).
Особенности и преимущества:
- цифровая индикация результатов измерений и превышения предельных значений;
- выходные сигналы: аналоговый (4 — 20)мA, цифровой RS-485 (ModBus или СКЗ-12-Ех-01.М1), HART, 3 реле "сухие" контакты (в зависимости от исполнения);
- функция самотестирования;
- автоматический подогрев сенсора (в зависимости от исполнения);
- эксплуатация в широком диапазоне температур: от −55 до +75 °С;
- высокая устойчивость к помехам;
- быстрый отклик и малая погрешность измерений;
- надёжность и долговечность.
Области применения датчика-газоанализатора ДЗУ-ГЕРДА:
- нефтегазовая промышленность;
- объекты теплоэнергетики.
Оборудование зарегистрировано в Госреестре СИ РФ под №72735-18.
Межповерочный интервал -1 год. Поставляется с первичной поверкой.
Гарантийный срок эксплуатации - 24 месяца.
Условное обозначение при заказе датчика-газоанализатора ДЗУ-ГЕРДА
Пример полной маркировки прибора: ДЗУ-ГЕРДА-НГ-100 НКПР-С-В-ЦС-1/2
Где:
Газ, по которому калибруется датчик:
- «ПГ» – метан (природный газ),
- «НГ» – пропан, (нефтяной газ)
Диапазон измерения концентрации углеводо-родов
- от 0 до 100 % НКПР
- от 0 до 50 % НКПР
Диапазон рабочих температур:
- «С» – стандартный от -40 до +60 °С
- «Р» – расширенный от -55 до +75 °С
Наличие взрывозащиты и тип корпуса:
- «В» – взрывозащищенное исполнение, корпус из алюминиевого сплава
Тип выходного сигнала:
- «Т» – токовая петля 4-20мА
- «ЦМ» – цифровой интерфейс RS-485 c протоколом ModBus-RTU
- «ЦС» – цифровой интерфейс RS-485 c протоколом СКЗ-12-Ех-01.М1
- «Р1» – релейные выходы (Порог 1, Порог 2, Неисправность) 48В, 1А
- «Р2» – релейные выходы (Порог 1, Порог 2, Неисправность) 220В, 3А
Кабельные вводы
- 1/2 - Кабельный ввод 1/2" (для кабеля Ø 6-15 мм)
- 3/4 - Кабельный ввод 3/4"(для кабеля Ø 12-20 мм)
- пустое поле – кабельный ввод не устанавливается
