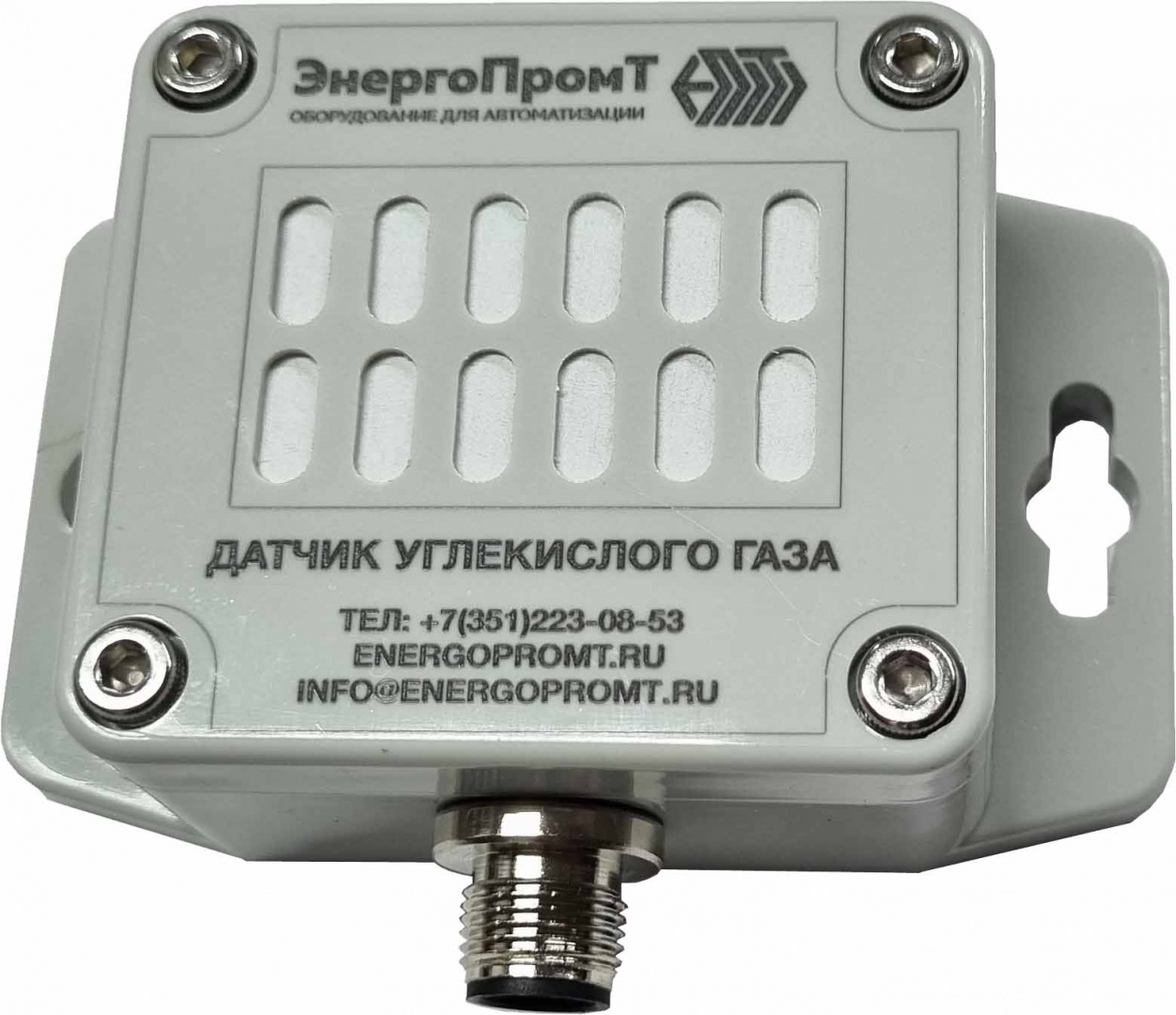

Серийно производимый настенные датчики углекислого газа серии ДУГ 24 специально разработаны для измерения диоксида углерода (CO2) в современных системах мониторинга и контроля. Российские приборы могут быть полноценной заменой импортных датчиков, изготовленных под брендами Е+Е Electronik, DOL, Fancom.
Основой работы датчиков на двуокись углерода (СО2) является принцип нерассеивающей инфракрасной спектроскопии (NDIR). Этот метод основан на том, что молекулы углекислого газа поглощают инфракрасное излучение на определенной длине волны. В датчике установлен инфракрасный источник, который испускает свет через измерительную камеру, заполненную воздухом. С другой стороны камеры находится детектор, который измеряет количество пропущенного света.
Когда в измерительной камере присутствует углекислый газ, он поглощает часть инфракрасного излучения, и детектор фиксирует снижение интенсивности света. На основе этих данных электроника датчика вычисляет концентрацию CO2 в воздухе.
Система обозначения датчиков серии ДУГ24:
ДУГ 24.X.1.Y.Z, где
- X – выход (0-1 В, 0-5 В, 0-10 В, 4 - 20 мА, RS485);
- Y – диапазон измерения (2 – от 0 до 2 000 ppm; 5 – от 0 до 5 000 ppm; 10 – от 0 до 10 000 ppm; 20 – от 0 до 20 000 ppm).

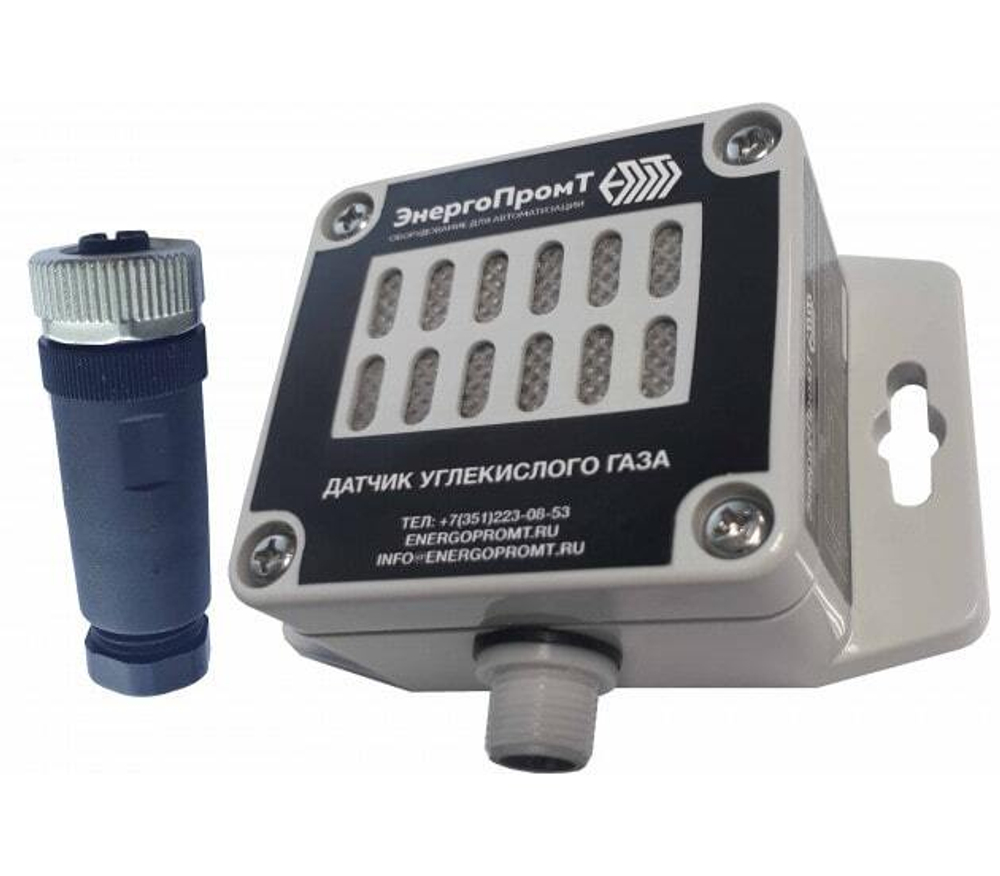

- Z – подключение (К – кабель, Р – разъём).
Пример обозначения:
ДУГ 24.0-10.1.2.К – настенный датчик углекислого газа с кабелем (диапазон измерения от 0 до 2 000 ppm, выходное напряжение от 0 до 10 В).
Области использования серии ДУГ датчиков на CO2:
- сельскохозяйственные предприятия;
- промышленные производства;
- склады и иные помещения.
ООО «НПП «ГазоАналит» предлагает высококачественные приборы, которые прошли все необходимые испытания и соответствуют международным стандартам.
Габаритные размеры датчиков диоксида углерода ДУГ 24
Схема подключения датчиков ДУГ 24
