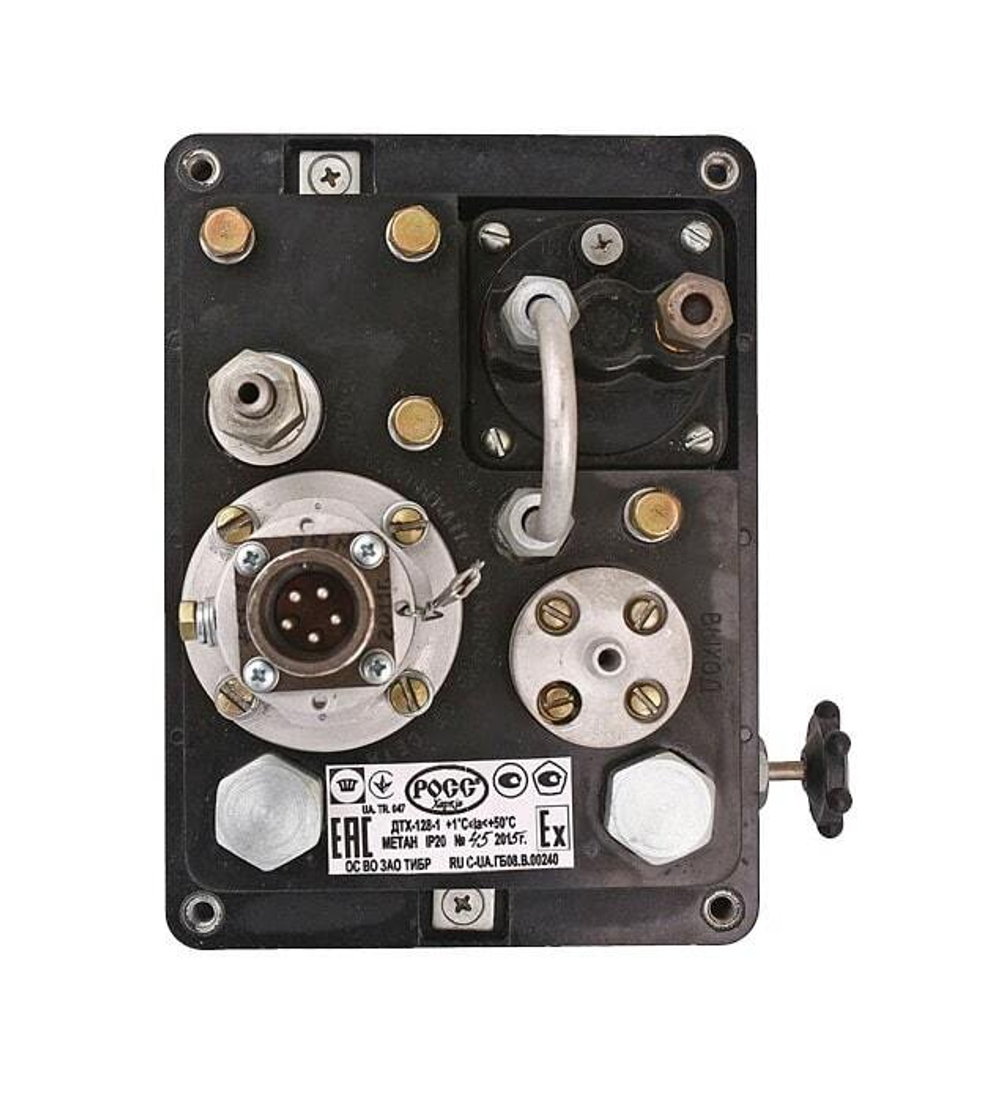

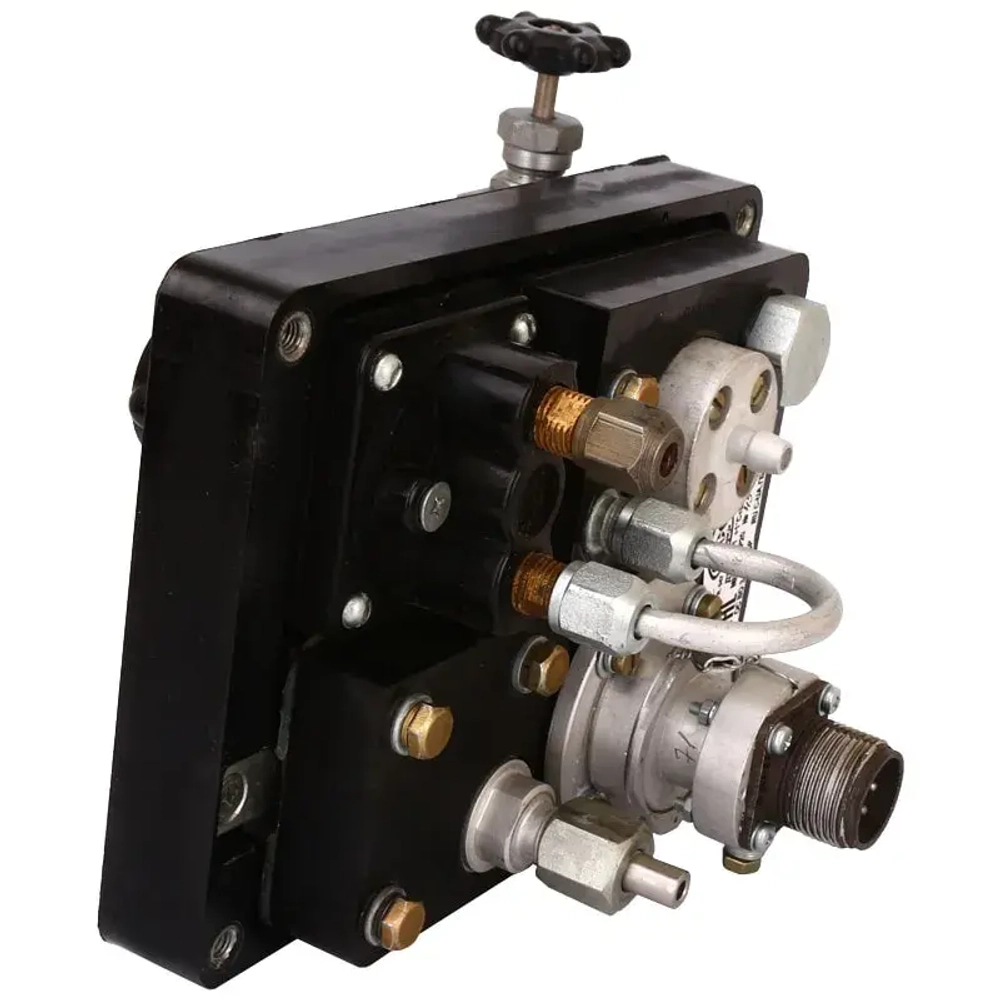

Взрывозащищённый термохимический датчик ДТХ-128-1 (5В2.320.249) применяется для контроля содержания горючих газов и паров в окружающем воздухе.
Датчик ДТХ-128-1 является измерительным преобразователем серийных стационарных газосигнализаторов ЩИТ-2-25, ЩИТ-2-18, выполненных в морском и речном исполнении, а также моделей ЩИТ-2-14, ЩИТ-2-16, ЩИТ-2-21 и ЩИТ-2-23.
Термохимическая ячейка ДТХ-128-1 состоит из следующих основных компонентов:
- 2 пластмассовых основания служат каркасом датчика и обеспечивают механическую прочность и защиту внутренних компонентов;
- пара ЧЭ 5В4.675.050-01, 5В4.675.051-01;
- воздушный эжектор необходим для создания потока воздуха через датчик, обеспечивает взаимодействие ЧЭ с анализируемым воздухом;
- редуктор служит для понижения и стабилизации давления воздуха, подаваемого в датчик;

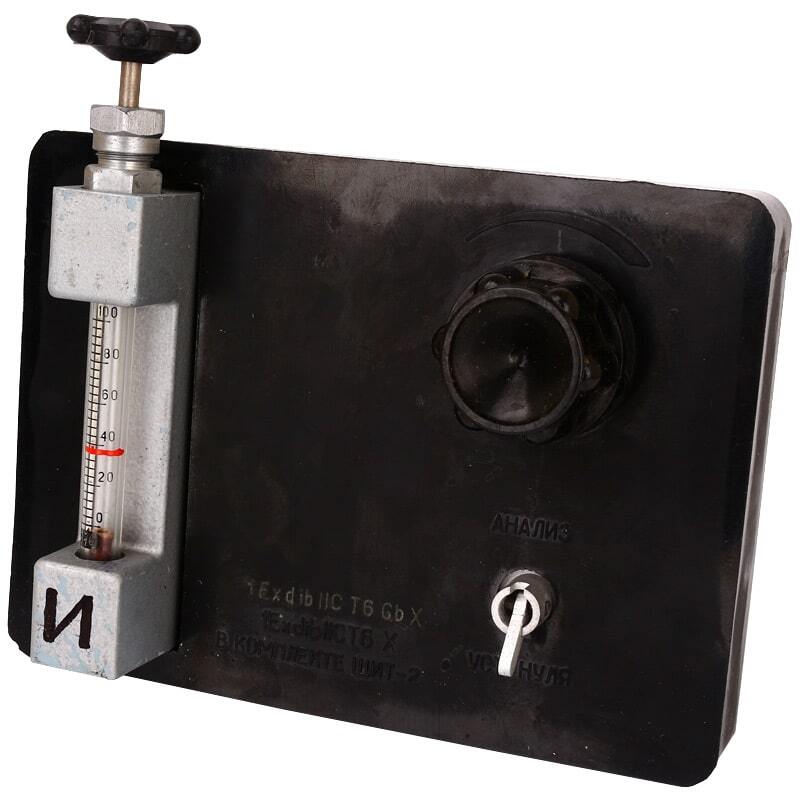

- ротаметр используется для измерения расхода газов, позволяет контролировать и регулировать скорость потока воздуха;
- пневмотумблер применяется для управления направлением потока воздуха внутри датчика.

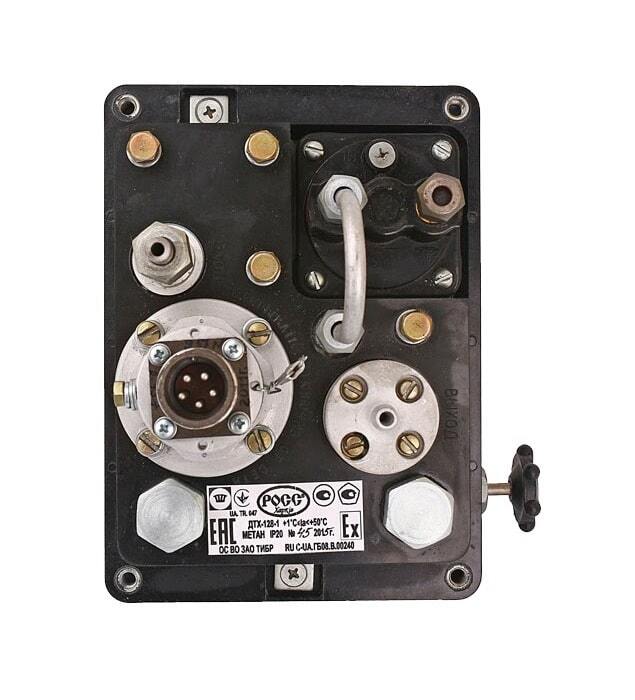

Переднее основание конструкции датчика имеет крышку, которая содержит 4 отверстия М6 для крепления датчика в месте установки. Для установки ДТХ-128-1 во взрывоопасных зонах помещений, для которых он и предназначен, следует размещать сенсор вертикально.
Для газоанализатора, оснащённого сенсором ДТХ-128-1, в месте монтажа датчика необходимо обеспечить доступ к линии подачи сжатого воздуха согласно ГОСТ 17433-80 с давлением в пределах 2,5 до 6,0 кгс/см2.
