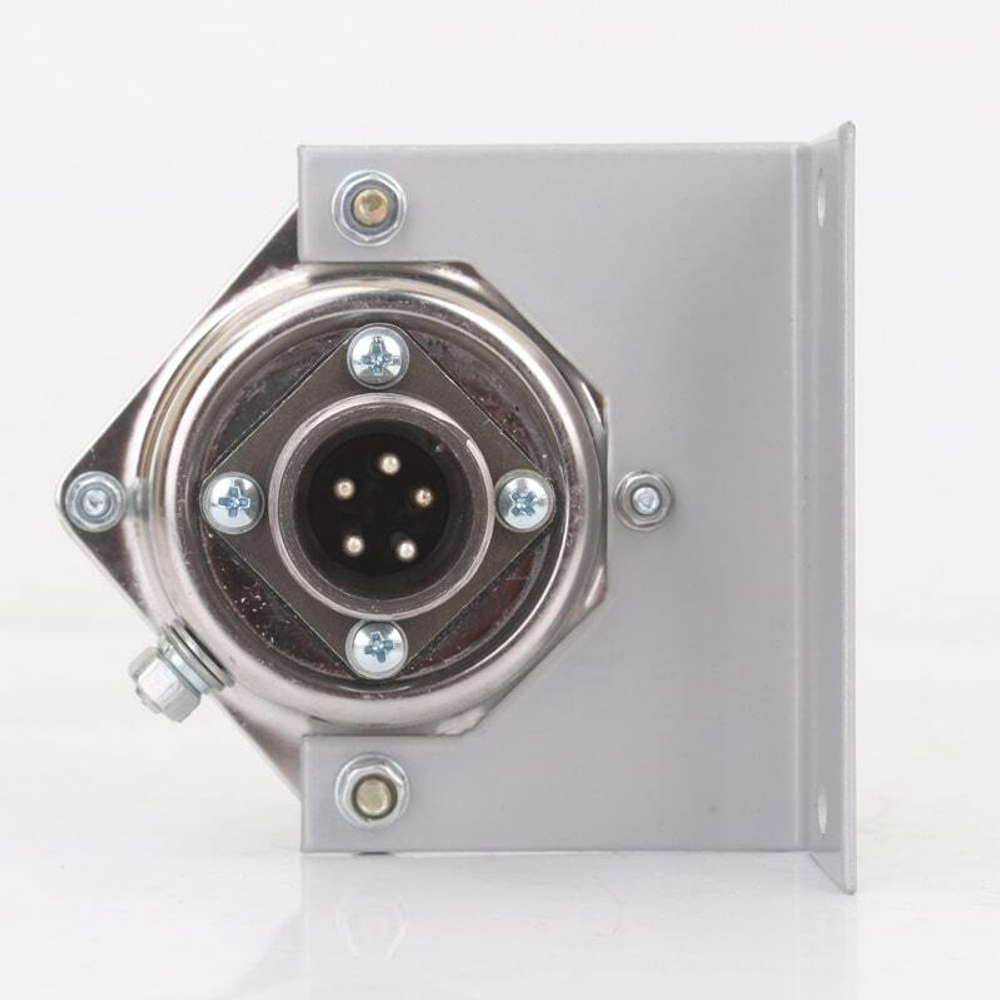

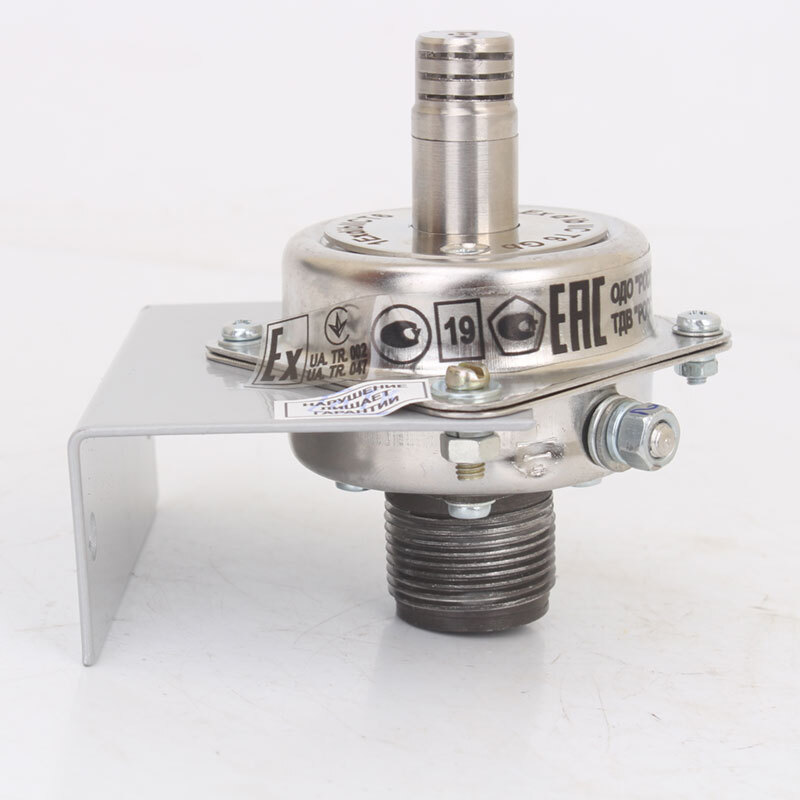

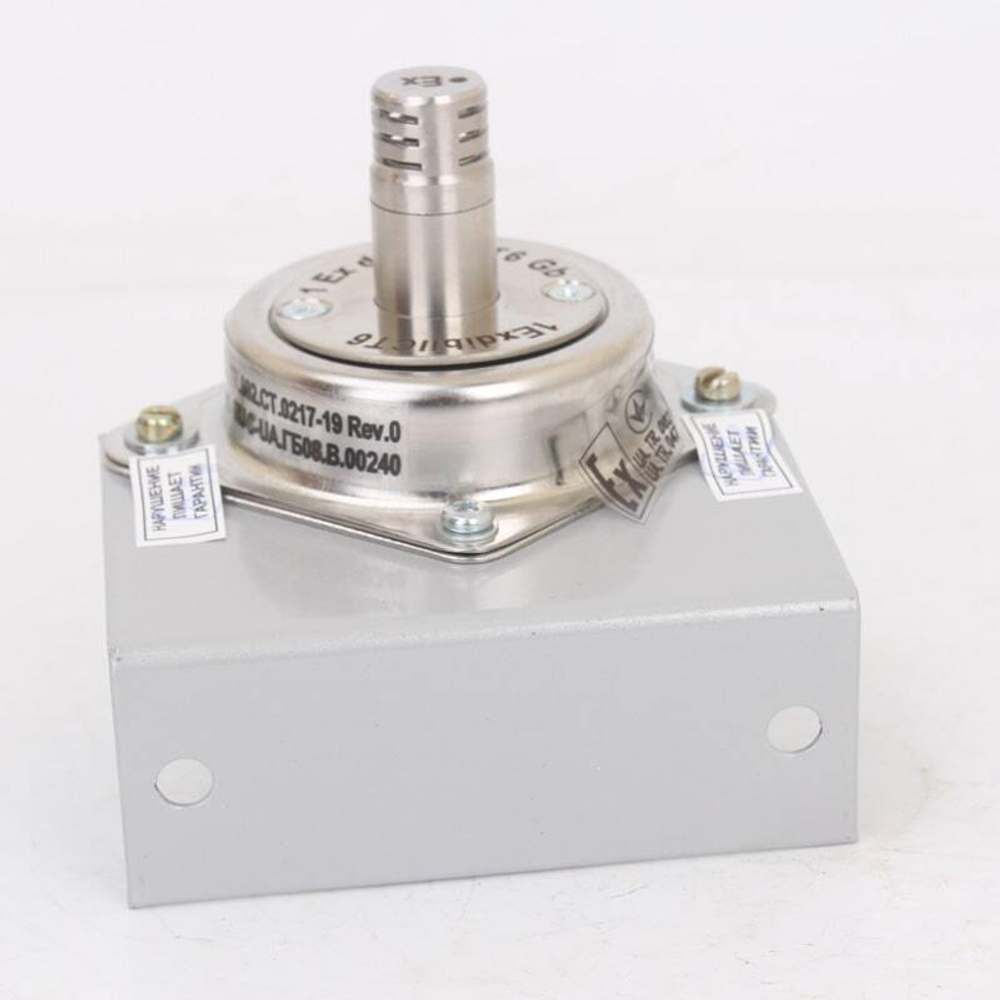

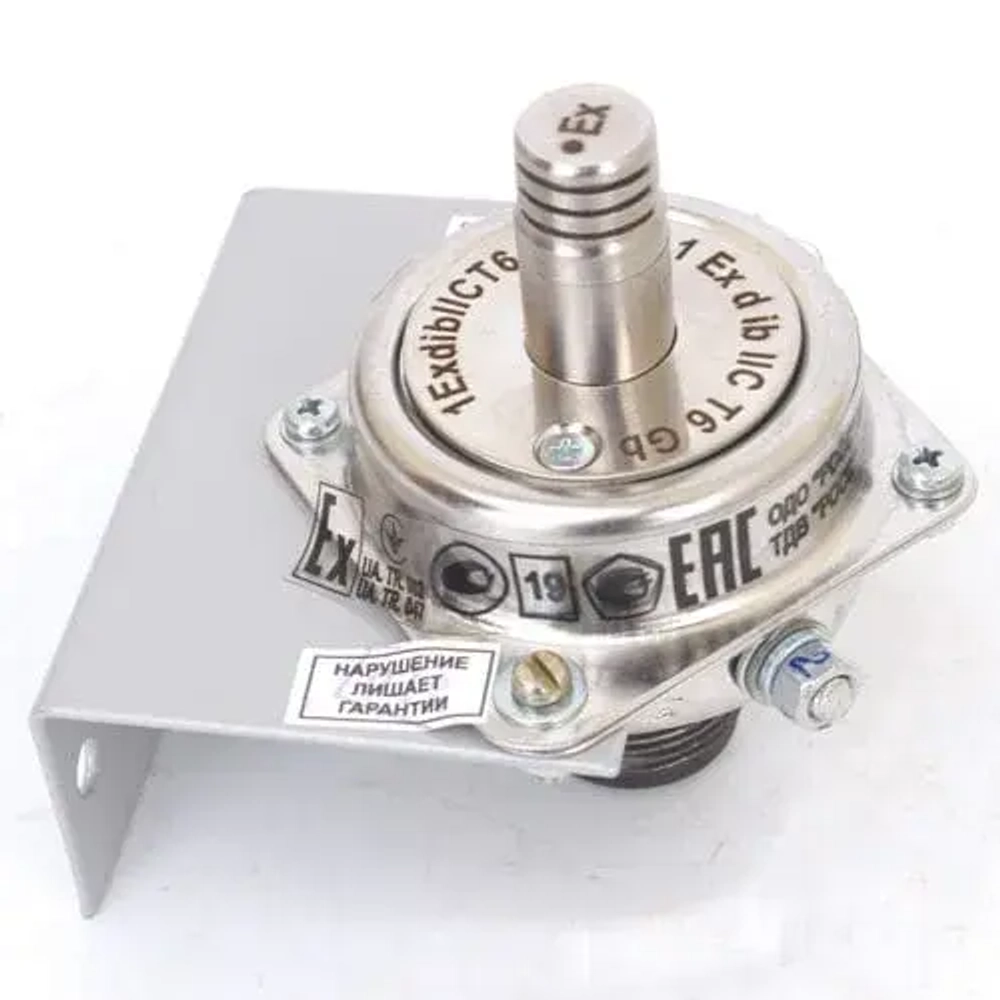

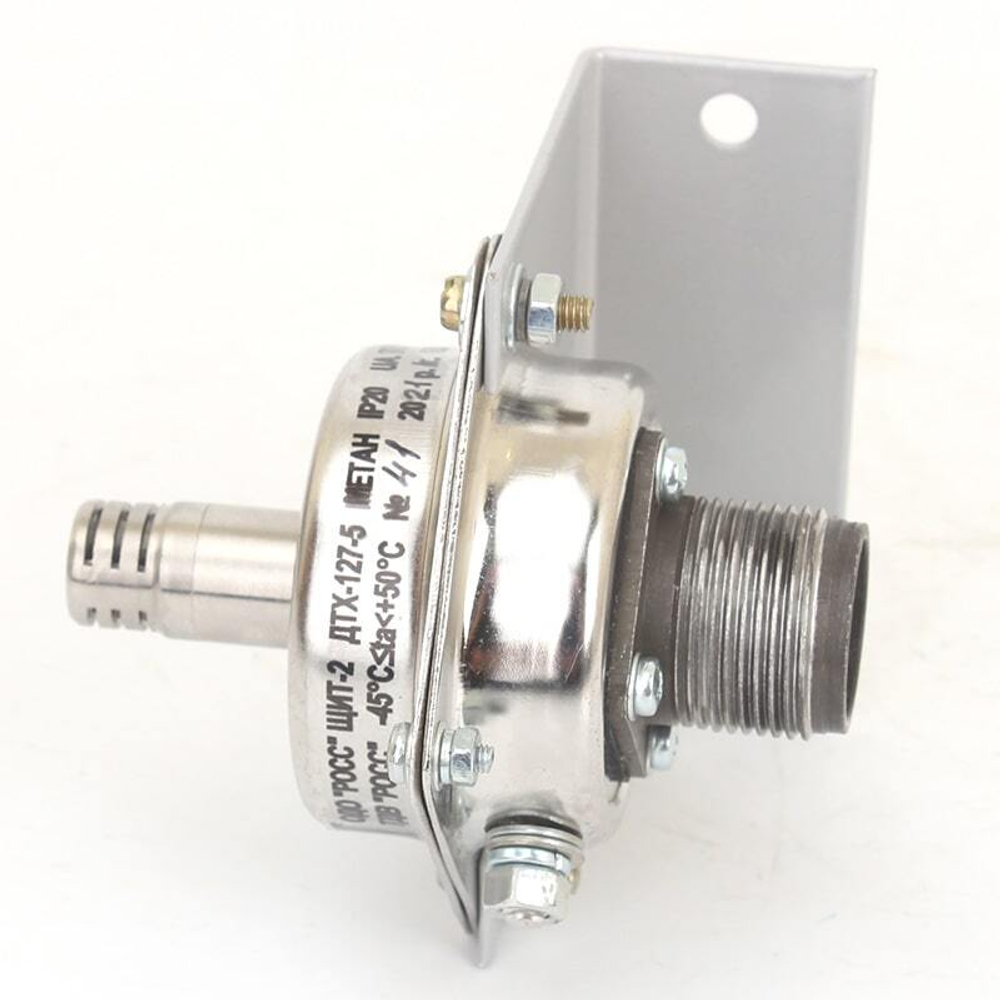

Взрывозащищённый термохимический датчик ДТХ-127-5 (5В2.320.301) применяется для контроля содержания горючих газов и паров в окружающем воздухе промышленных помещений и трюмов морского/речного транспорта.
Функционирование взрывозащищённого датчика ДТХ-127-5 основано на термохимическом процессе, в котором горючий газ (пар и смесь), проникая на поверхность чувствительного элемента, вызывают образование тепла. Это приводит к возрастанию сопротивления в чувствительном элементе и созданию напряжения в мостовой схеме, которое пропорционально концентрации измеряемых горючих газов.
Датчик ДТХ-127-5 представляет собой отдельный измерительный компонент для совместной работы с серийными стационарными газосигнализаторами ЩИТ-2-20, ЩИТ-2-22, ЩИТ-2-17 морского и речного исполнения, а также модификаций ЩИТ-2-24, ЩИТ-2-13 и ЩИТ-2-15.
Этот датчик состоит из следующих основных компонентов:
- блок чувствительных элементов (5В4.675.050-01, 5В4.675.051-01);
- взрывонепроницаемый колпачок (обеспечивает защиту внутренних частей датчика от воздействия взрывоопасных сред и предотвращает возможность возгорания или взрыва);
- защитный кожух (оберегает датчик от внешних воздействий, таких как пыль, влага и механические повреждения, тем самым увеличивая его долговечность и надёжность в эксплуатации).
- кронштейн с кабельной частью электрического штепсельного разъёма типа ШР20 (кронштейн облегчает монтаж и обеспечивает надёжное крепление к различным поверхностям. Кабельная часть предназначена для быстрого и безопасного подключения датчика к измерительному оборудованию).
Датчик применяется во взрывоопасных местах. Установку следует проводить строго в вертикальном положении, допускается отклонение не более 5° в любом направлении.
