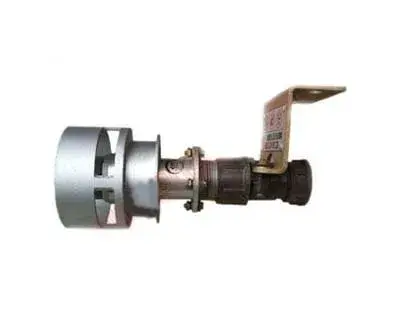

Взрывозащищённый термохимический датчик ДТХ-127-1 (5В2.320.248) применяется для контроля содержания горючих газов и паров легковоспламеняющихся жидкостей в атмосферном воздухе промышленных помещений и трюмов морского/речного транспорта.
Конвекционный датчик ДТХ-127-1 является измерительным преобразователем серийных стационарных газосигнализаторов ЩИТ-2-1, ЩИТ-2-7, ЩИТ-2-13, ЩИТ-2-15, ЩИТ-2-17, выполненных в морском и речном исполнении, а также модификации ЩИТ-2-24.
Конструкция датчика включает в себя следующие основные части:
- Блок чувствительных элементов:
- цилиндрический корпус, обеспечивающий механическую защиту внутренних составляющих датчика;
- плата с контактами, которая обеспечивает электрическое соединение с внешними цепями;
- блочная часть разъёма ШР20, предназначенная для подключения датчика к внешнему оборудованию;
- комплект чувствительных элементов ТТЧЭ-2УХЛ4 (5В5.675.050, 5В5.675.051), которые применяются для измерения горючих газов и паров.
- Взрывонепроницаемый металлокерамический колпачок:
- втулка и стакан способствуют защите чувствительных элементов от воздействия агрессивных сред и взрывоопасных веществ.
- Защитный кожух дополнительно оберегает внутренние компоненты датчика от механических повреждений и внешних воздействий.
- Кронштейн с кабельной частью электрического штепсельного разъёма типа ШР20, облегчающий монтаж датчика и его подключение к измерительному оборудованию.
Датчик ДТХ-127-1 может применяться в сложных промышленных условиях, включая зоны с повышенным риском взрыва. Его конструкция и материалы выбраны таким образом, чтобы обеспечить максимальную точность измерений и долговечность в эксплуатации.
При монтаже датчик необходимо размещать в таких местах, где исключена вероятность повреждения взрывозащищённого колпачка на верхней части блока.
Установку датчика следует проводить в положении строго вертикальном, допускается отклонение не более 5° в любом направлении.
Для установки ДТХ-127-1 на наружных установках необходимо защитить датчик от ветра и атмосферных осадков специальным кожухом.
