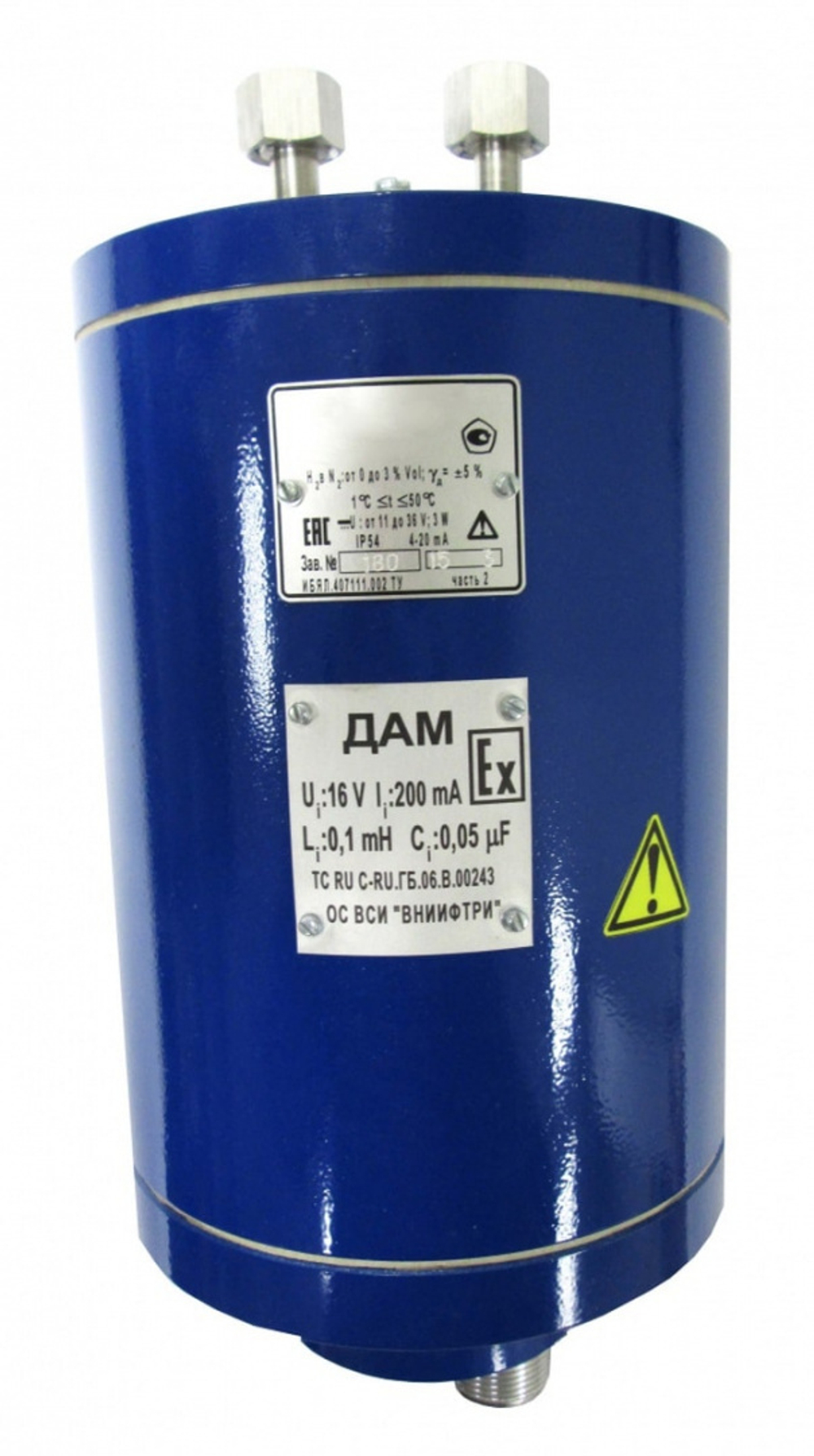

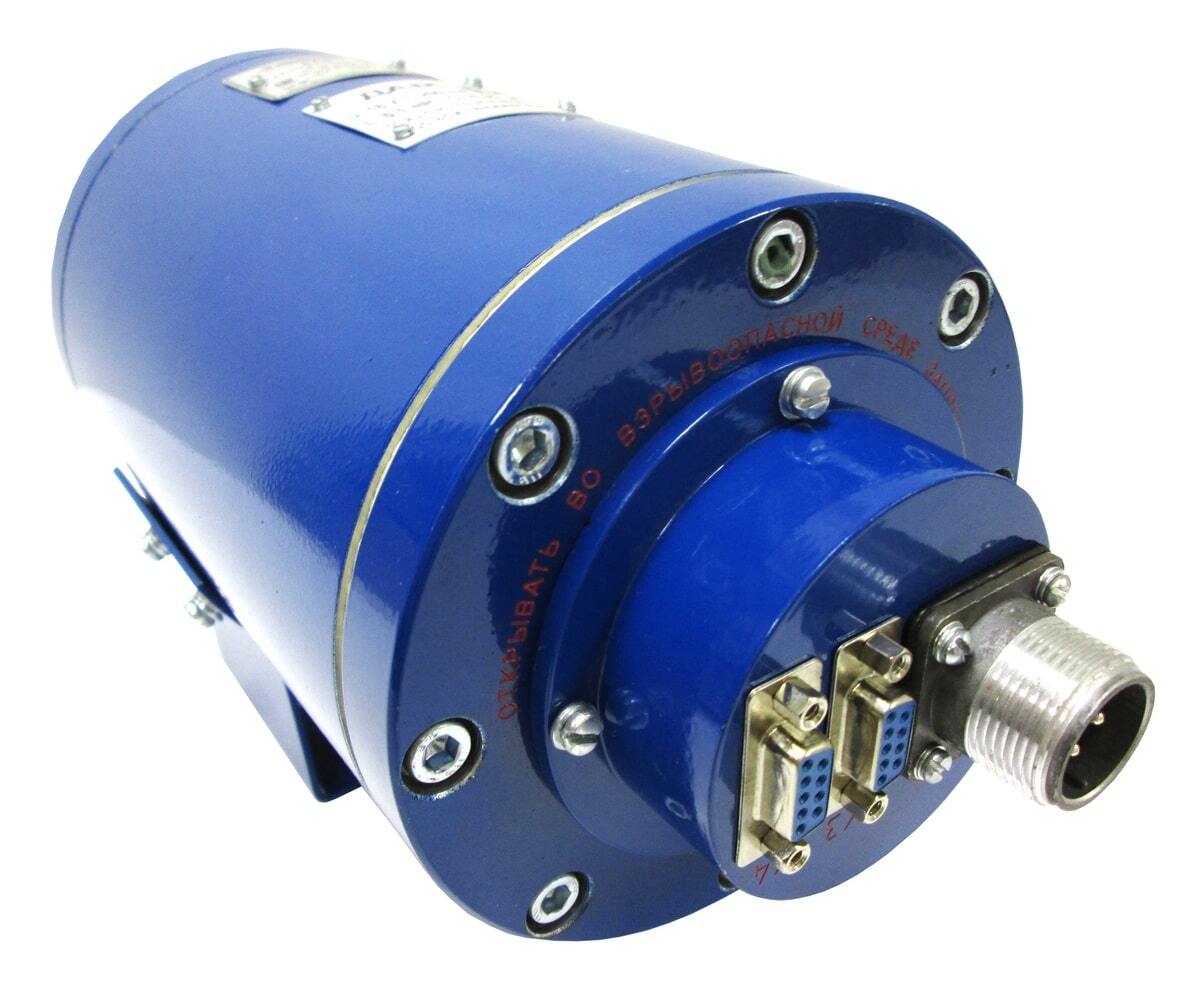

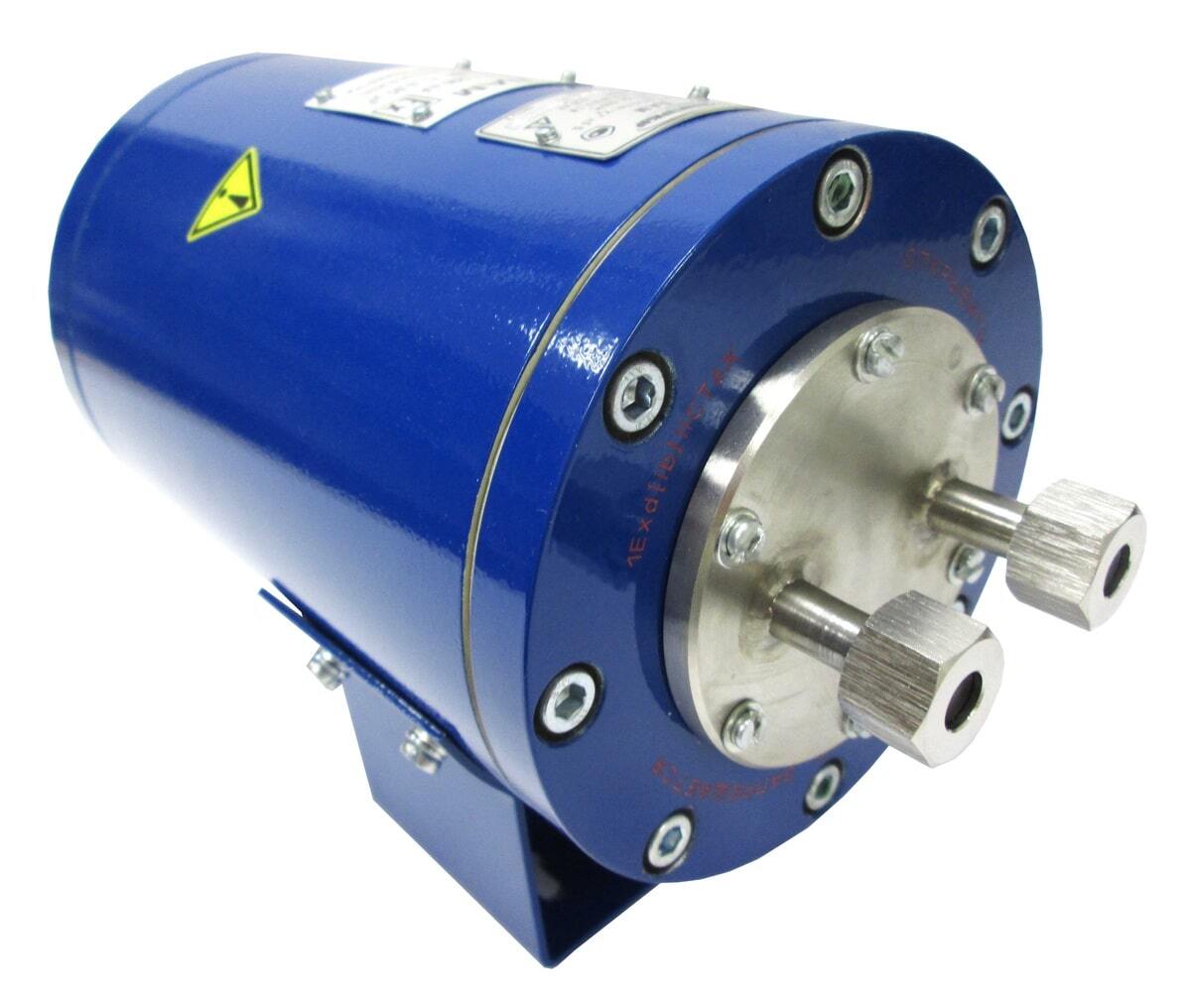

Термомагнитные взрывозащищённый газоанализаторы серии ДАМ выпускаются согласно технических условий ИБЯЛ.407111.002 ТУ-2002, внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной первичной поверкой. Поверка осуществляется 1 раз в год (согласно межповерочному интервалу).
Принцип действия сенсора – термомагнитный (ТМ) либо термокондуктометрический.
Тип газоанализатора в сборе – стационарный, моноблочный.
Рабочее положение эксплуатации датчика-газоанализатора ДАМ - датчиком вверх (вертикальное).
Способ отбора пробы - диффузионный либо принудительный (в зависимости от исполнений).
Режим работы датчика-газоанализатора – непрерывный автоматический.
Области применения
- системы автоматизированного контроля технологических процессов в энергетике, нефтехимической, химической и прочих областях промышленности в опасных взрывоопасных зонах помещений и наружных установок;- комплексные системы контроля атмосферы промышленных объектов (СКАПО) повышенной опасности;
- системы на базе блоков питания и сигнализации БПС-21М, объединяющих датчики-газоанализаторы ДАМ в газоаналитическую систему.
Виды модификаций ДАМ и основные параметры
|
Чертёжный (децимальный) номер |
Измеряемый газ |
Диапазон измерений, % об. |
Пределы допускаемой основной приведенной погрешности газоанализатора (g д), % |
Состав анализируемой среды |
|
ИБЯЛ.407111.002 |
O2 |
0 – 30 |
± 2,5 |
Кислород - воздух |
|
ИБЯЛ.407111.002-01 |
0 – 30 |
± 2,5 |
||
|
ИБЯЛ.407111.002-02 |
0 – 10 |
± 7,5 |
Кислород - ацетилен |
|
|
ИБЯЛ.407111.002-03 |
O2 |
0 – 2 |
± 6,0 |
Кислород-аргон |
|
ИБЯЛ.407111.002-04 |
0 – 5 |
(± 2,5)* |
Кислород-азот |
|
|
ИБЯЛ.407111.002-05 |
0 – 5 |
± 4,0 |
||
|
ИБЯЛ.407111.002-06 |
0 – 10 |
± 4,0 (± 2,5)* |
||
|
ИБЯЛ.407111.002-07 |
0 – 30 |
± 4,0 (± 2,5)* |
||
|
ИБЯЛ.407111.002-08 |
0 – 50 |
± 4,0 (± 2,5)* |
||
|
ИБЯЛ.407111.002-09 |
15 – 30 |
± 4,0 (± 2,5)* |
||
|
ИБЯЛ.407111.002-10 |
O2 |
0 – 2 |
± 4,0 |
Кислород - дымовой газ** |
|
ИБЯЛ.407111.002-11 |
0 – 5 |
(± 2,5)* |
||
|
ИБЯЛ.407111.002-12 |
0 – 5 |
± 4,0 |
||
|
ИБЯЛ.407111.002-13 |
0 – 10 |
(± 2,5)* |
||
|
ИБЯЛ.407111.002-14 |
0,0 – 10 |
± 4,0 |
||
|
ИБЯЛ.407111.002-15 |
0,0 – 21 |
± 2,5 |
Кислород - воздух |
|
|
ИБЯЛ.407111.002-16 |
0,0 – 30 |
± 4,0 (± 2,5)* |
||
|
ИБЯЛ.407111.002-17 |
0 – 10 |
± 7,5 |
Кислород - ацетилен |
|
|
ИБЯЛ.407111.002-18 |
Н2 |
0 – 1 |
± 5,0 |
Водород-азот |
|
ИБЯЛ.407111.002-19 |
0 – 2 |
± 4,0 |
||
|
ИБЯЛ.407111.002-20 |
0 – 3 |
± 5,0 (± 2,5)* |
||
|
ИБЯЛ.407111.002-21 |
60 – 100 |
± 5,0 (± 2,5)* |
||
|
ИБЯЛ.407111.002-22 |
0 – 1 |
± 10,0 |
Водород - воздух |
|
|
ИБЯЛ.407111.002-23 |
0 – 2 |
± 4,0 |
||
|
ИБЯЛ.407111.002-24 |
0 – 3 |
± 4,0 |
||
|
ИБЯЛ.407111.002-25 |
0 – 1 |
± 5,0 |
Водород-кислород |
|
|
ИБЯЛ.407111.002-26 |
0 – 2 |
± 5,0 |
||
|
ИБЯЛ.407111.002-27 |
0 – 3 |
± 5,0 |
||
|
ИБЯЛ.407111.002-28 |
50 – 100 |
± 5,0 (± 2,5)* |
Водород-углеводороды |
|
|
ИБЯЛ.407111.002-29 |
70 – 100 |
± 5,0 (± 2,5)* |
||
|
ИБЯЛ.407111.002-30 |
O2 |
0 – 1 |
± 5,0 |
Кислород-водород |
|
ИБЯЛ.407111.002-31 |
0 – 2 |
± 5,0 |
||
|
ИБЯЛ.407111.002-32 |
0 – 3 |
± 5,0 |
||
|
ИБЯЛ.407111.002-33 |
СO2 |
0 – 10 |
± 10,0 |
Диоксид углерода-азот |
|
ИБЯЛ.407111.002-34 |
0 – 20 |
± 5,0 |
|
|
|
ИБЯЛ.407111.002-35 |
0 – 40 |
± 5,0 |
|
|
|
ИБЯЛ.407111.002-36 |
30 – 50 |
± 5,0 |
|
|
|
ИБЯЛ.407111.002-37 |
40 – 100 |
± 5,0 |
|
|
|
ИБЯЛ.407111.002-38 |
O2 |
0 – 1 |
± 5,0 |
Кислород-дейтерий |
|
ИБЯЛ.407111.002-39 |
0 – 3 |
± 5,0 |
|
|
|
ИБЯЛ.407111.002-40 |
Дейтерий |
0 – 1 |
± 5,0 |
Дейтерий-кислород |
|
ИБЯЛ.407111.002-41 |
0 – 3 |
± 5,0 |
|
|
|
ИБЯЛ.407111.002-42 |
O2 |
0 – 2 |
± 4,0 |
Кислород - дымовой газ*** |
|
ИБЯЛ.407111.002-43 |
0 – 5 |
(± 2,5)* |
|
|
|
ИБЯЛ.407111.002-44 |
0 – 10 |
(± 2,5)* |
|
|
|
ИБЯЛ.407111.002-45 |
0 – 5 |
± 5,0 |
|
|
|
ИБЯЛ.407111.002-46 |
0 – 10 |
± 5,0 |
|
|
|
ИБЯЛ.407111.002-47 |
Н2 |
80 – 100 |
± 5,0 (± 2,5)* |
Водород-азот |
|
ИБЯЛ.407111.002-48 |
90 – 100 |
± 5,0 (± 2,5)* |
|
|
|
ИБЯЛ.407111.002-49 |
95 - 100 |
± 5,0 (± 2,5)* |
|
* Определяется при заявке (заказе) датчика.
** Состав дымовых отходящих газов:
- объёмная доля водорода (H2) - до 1 %;
- объёмная доля метана (CH4) - до 1 %;
- объёмная доля диоксида углерода (CO2) - до 25 %;
- азот (N2) - остальное.
*** Состав отходящих дымовых газов:
- объёмная доля водорода (H2) - до 1 %;
- объёмная доля метана (CH4) - до 1 %;
- объёмная доля диоксида углерода (CO2) от 7 до 13 %;
- азот (N2) - остальное.
