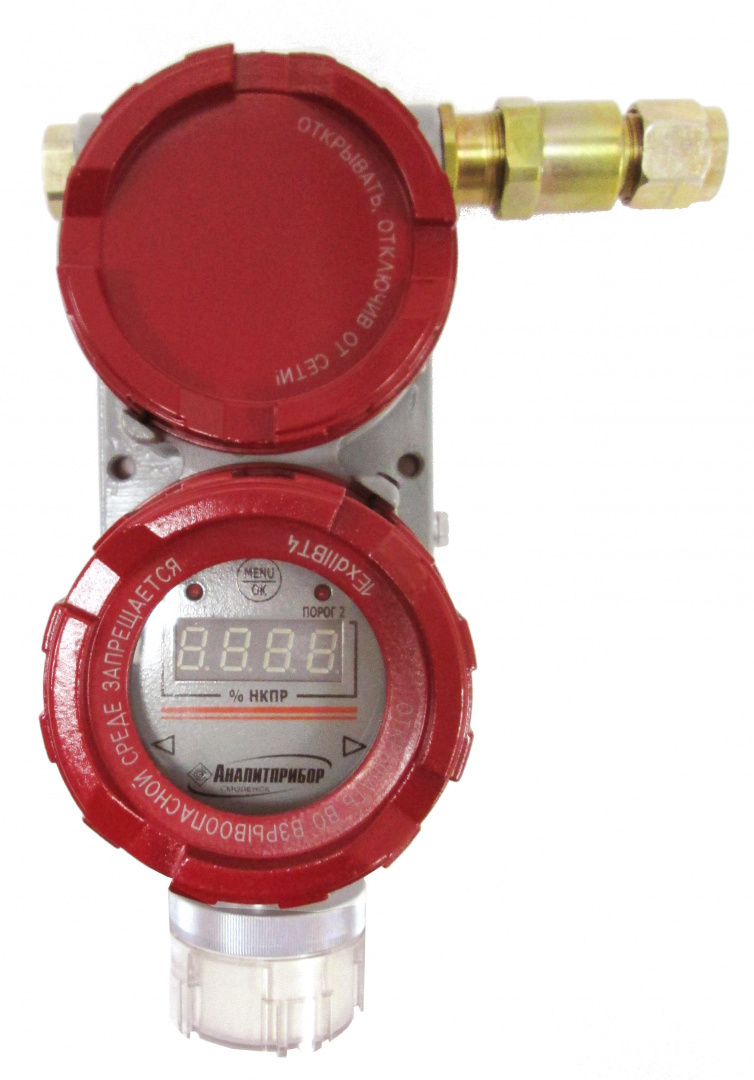

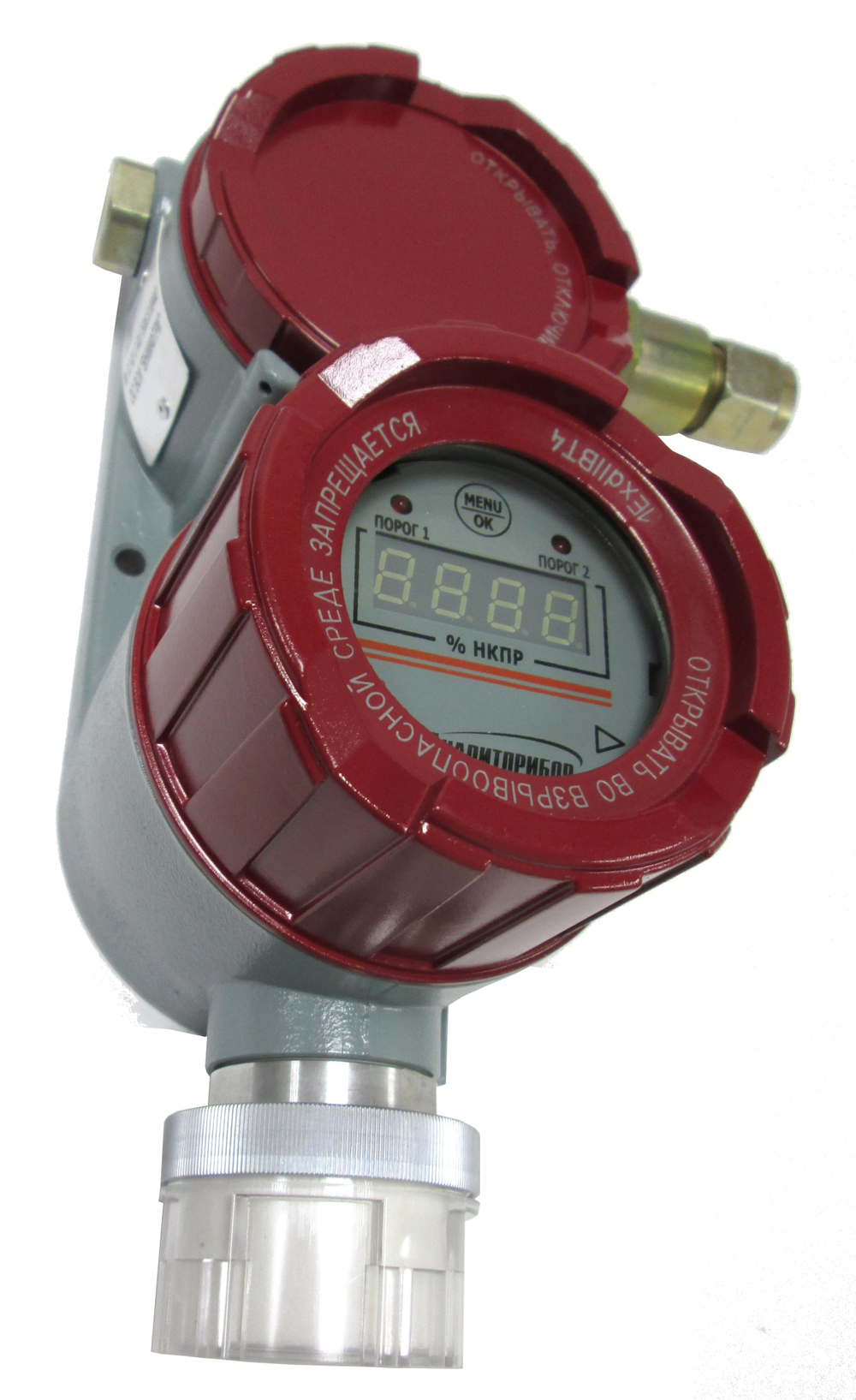

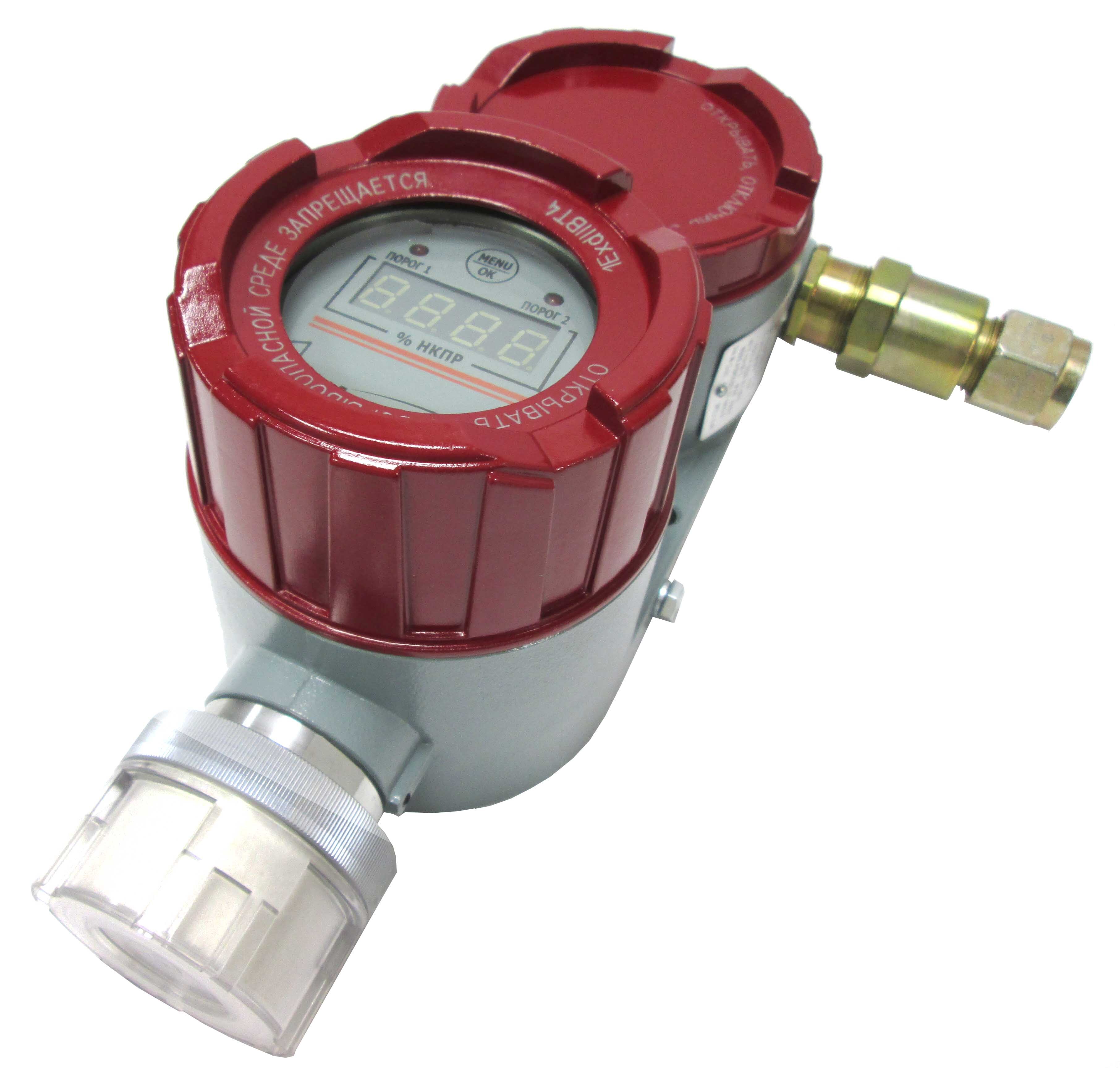

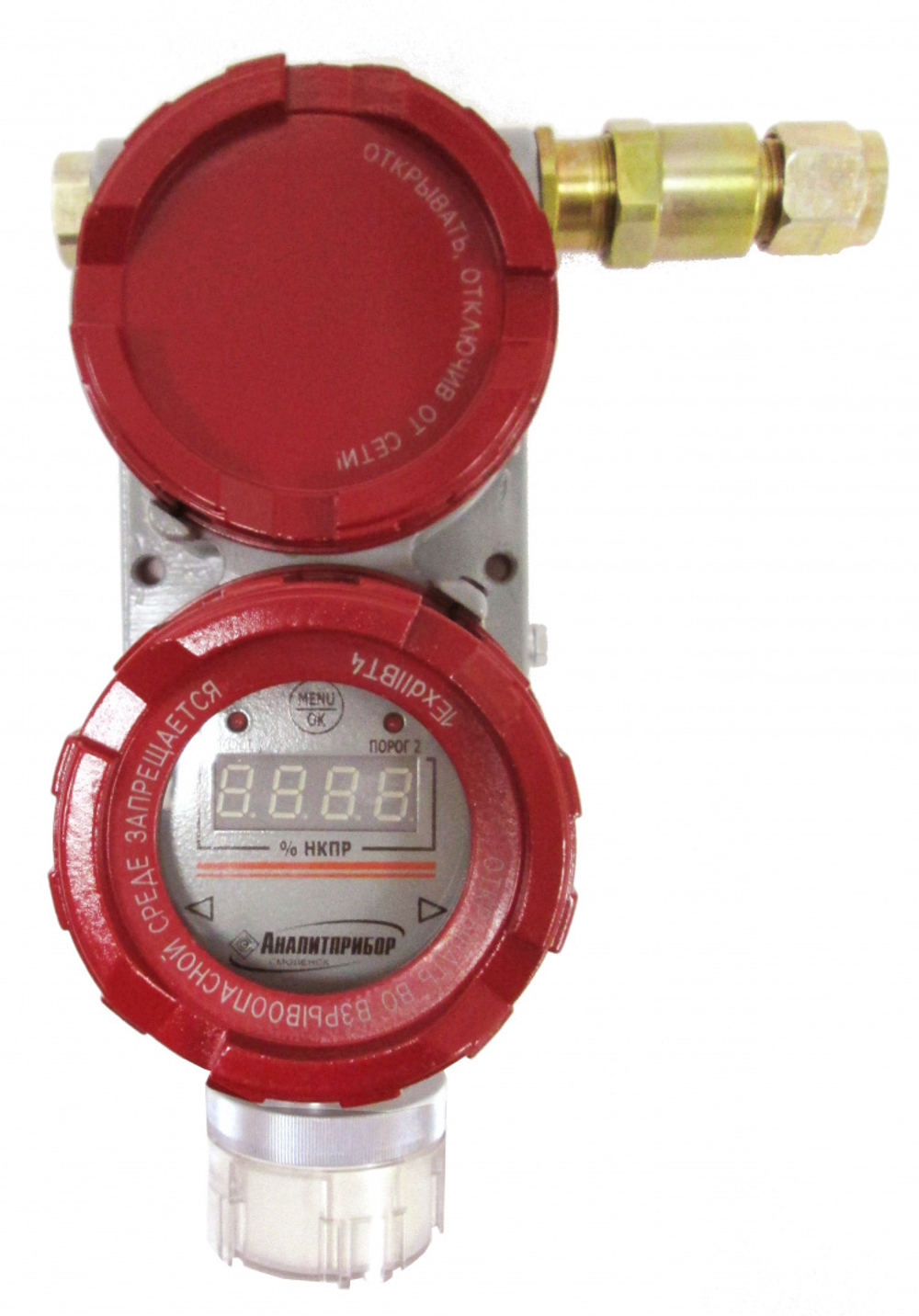

ДАК датчик-газоанализатор оптический (инфракрасный) автоматический стационарный

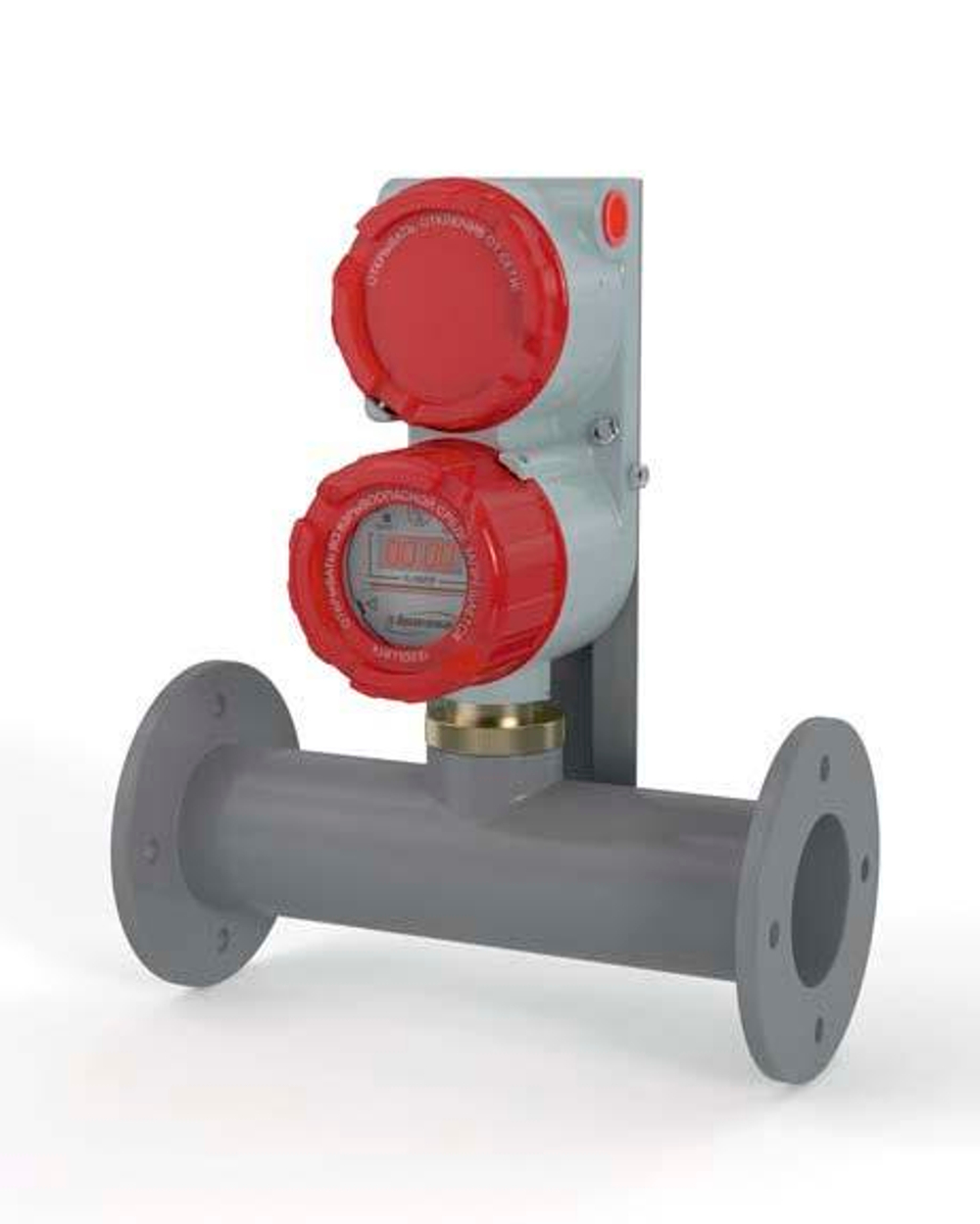

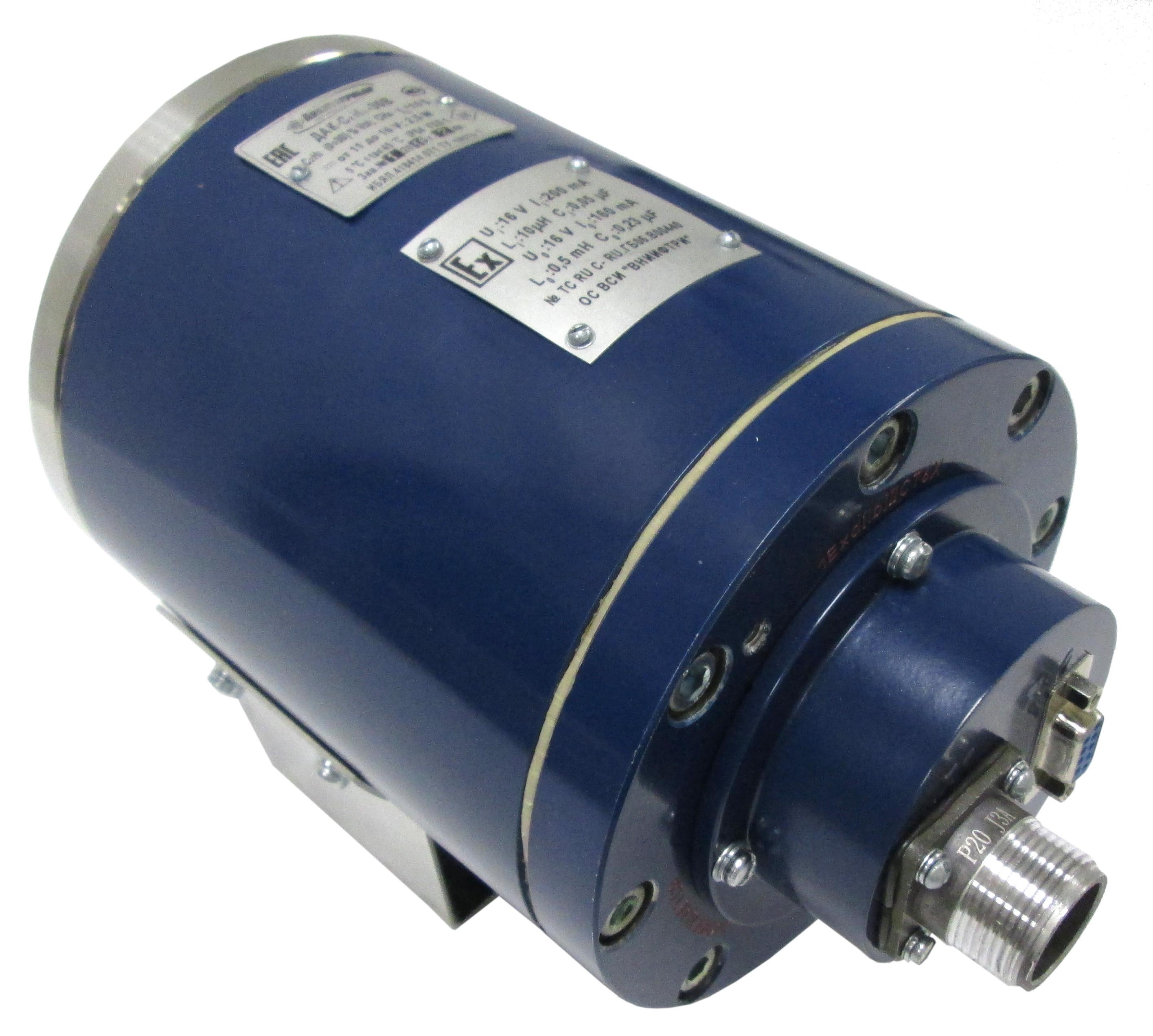

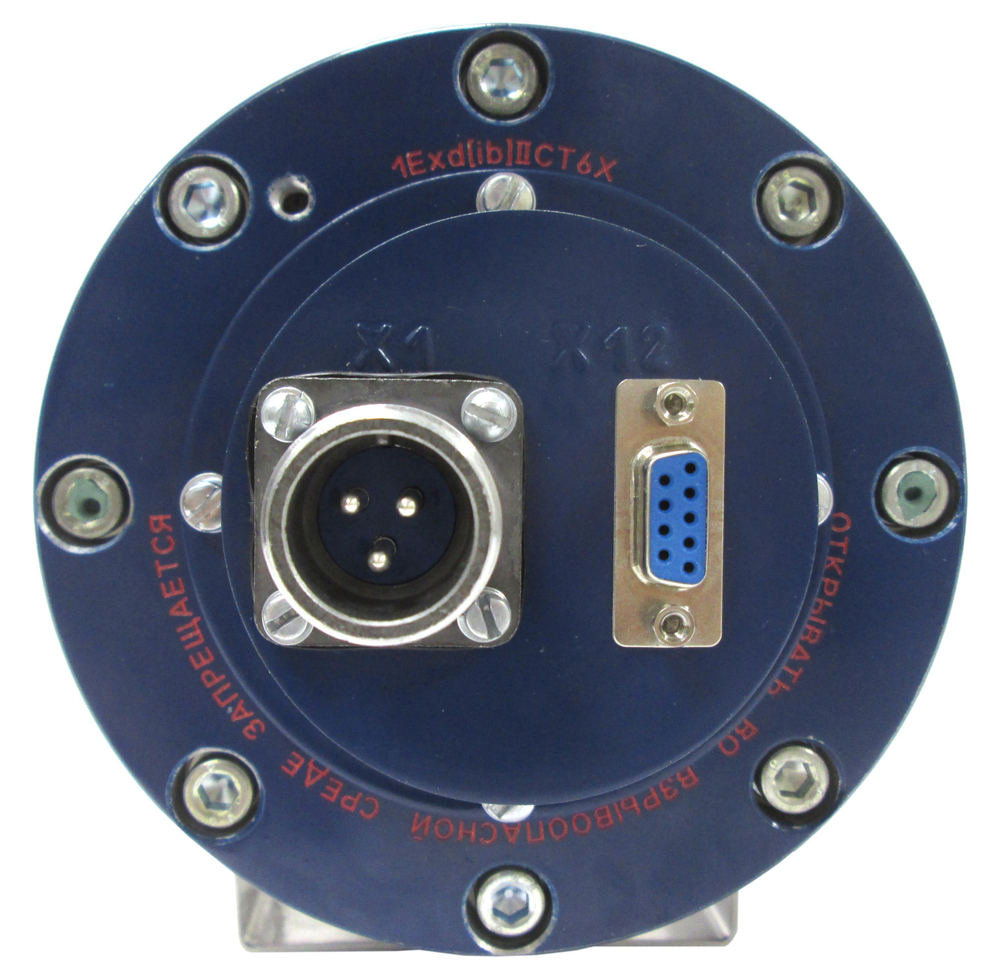

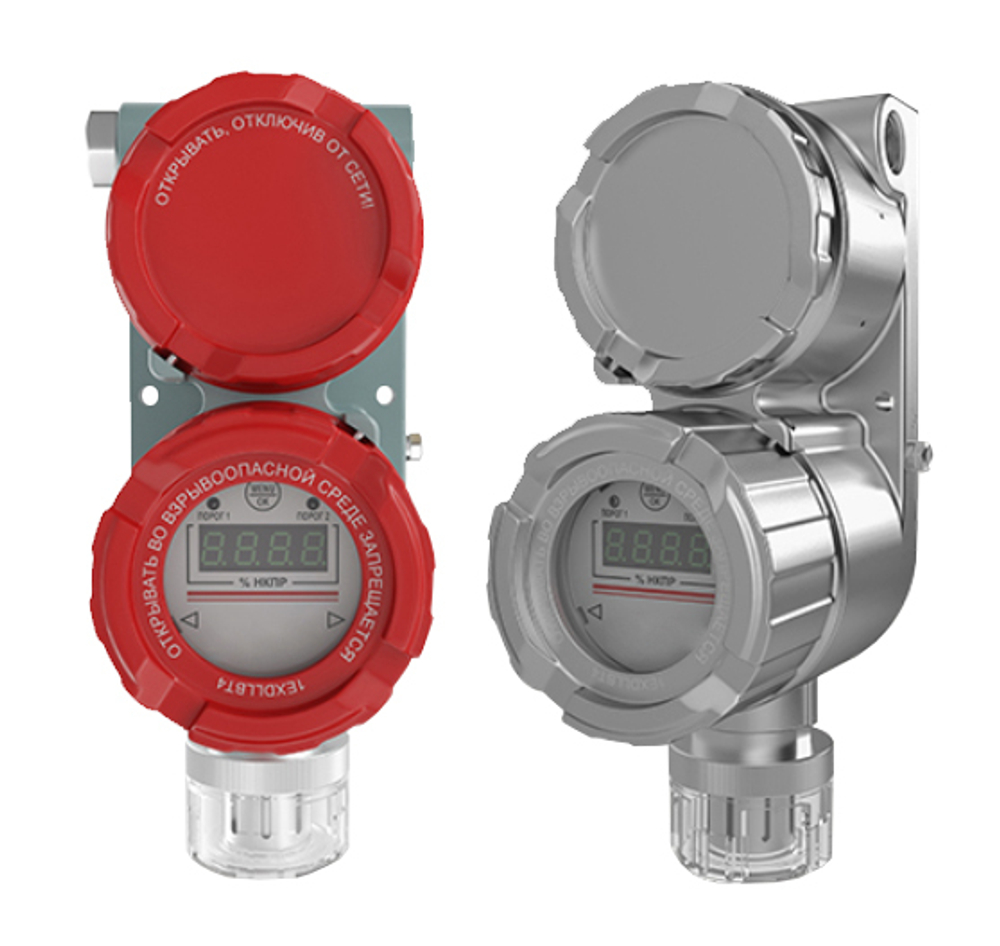

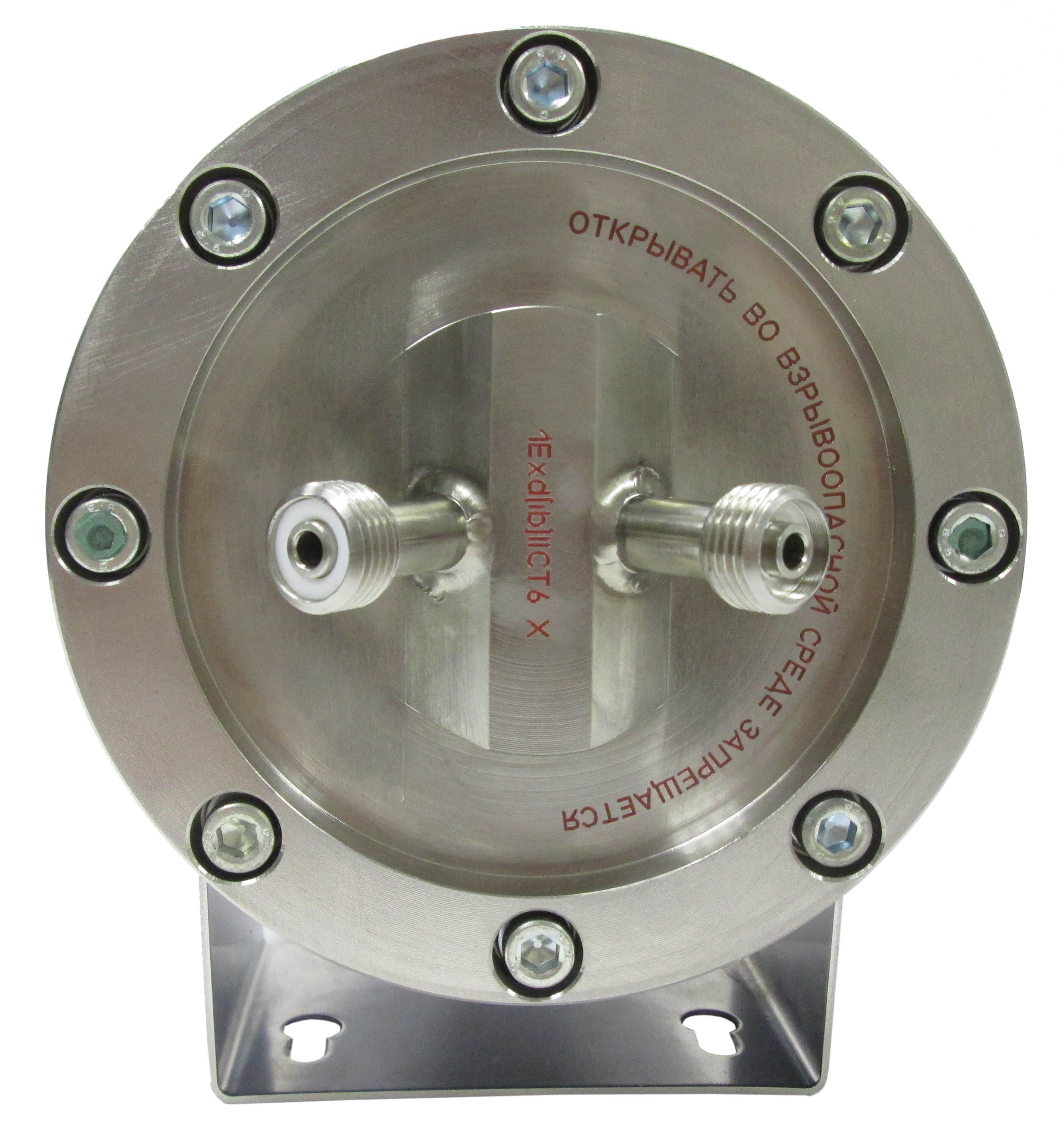

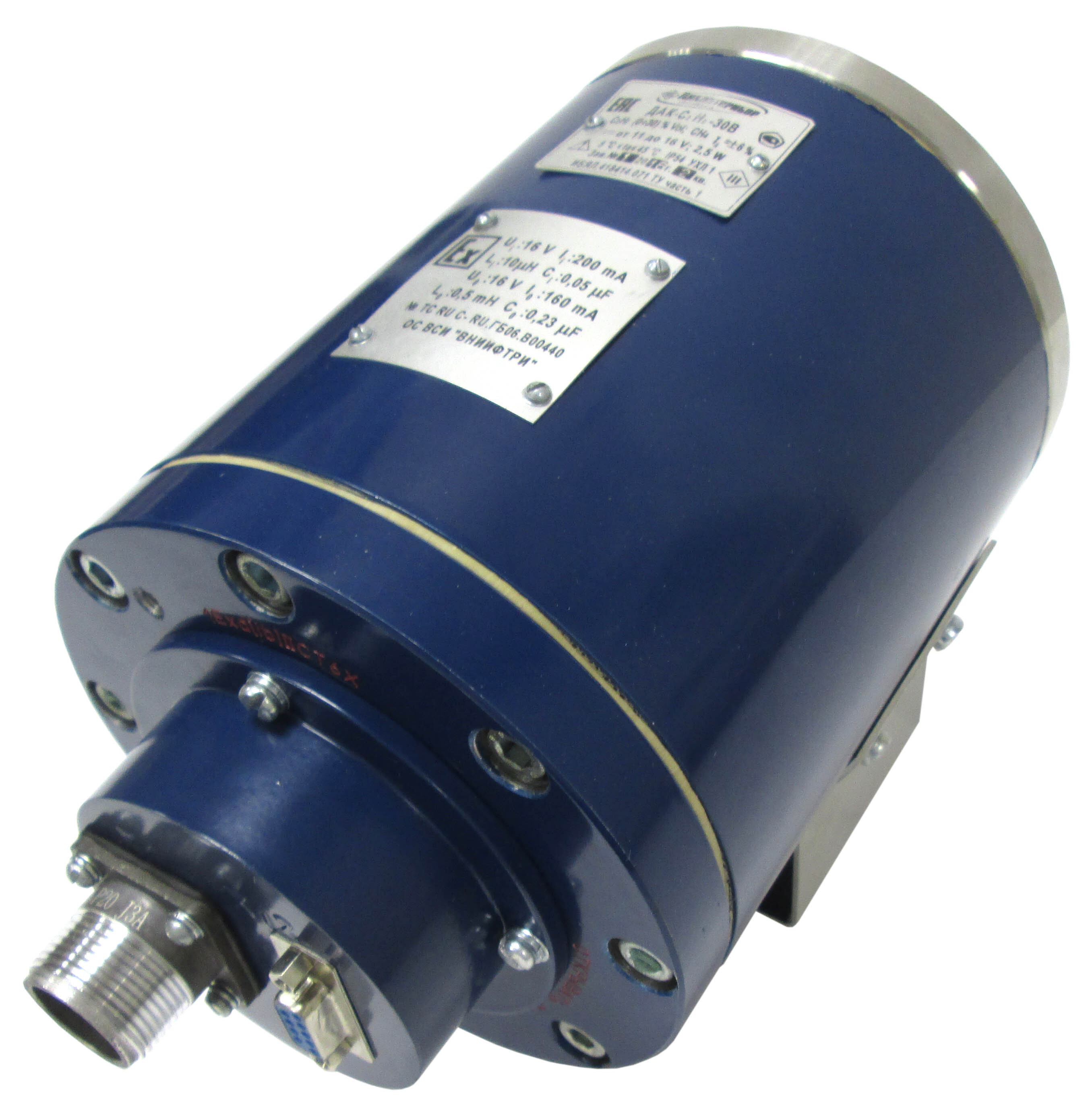

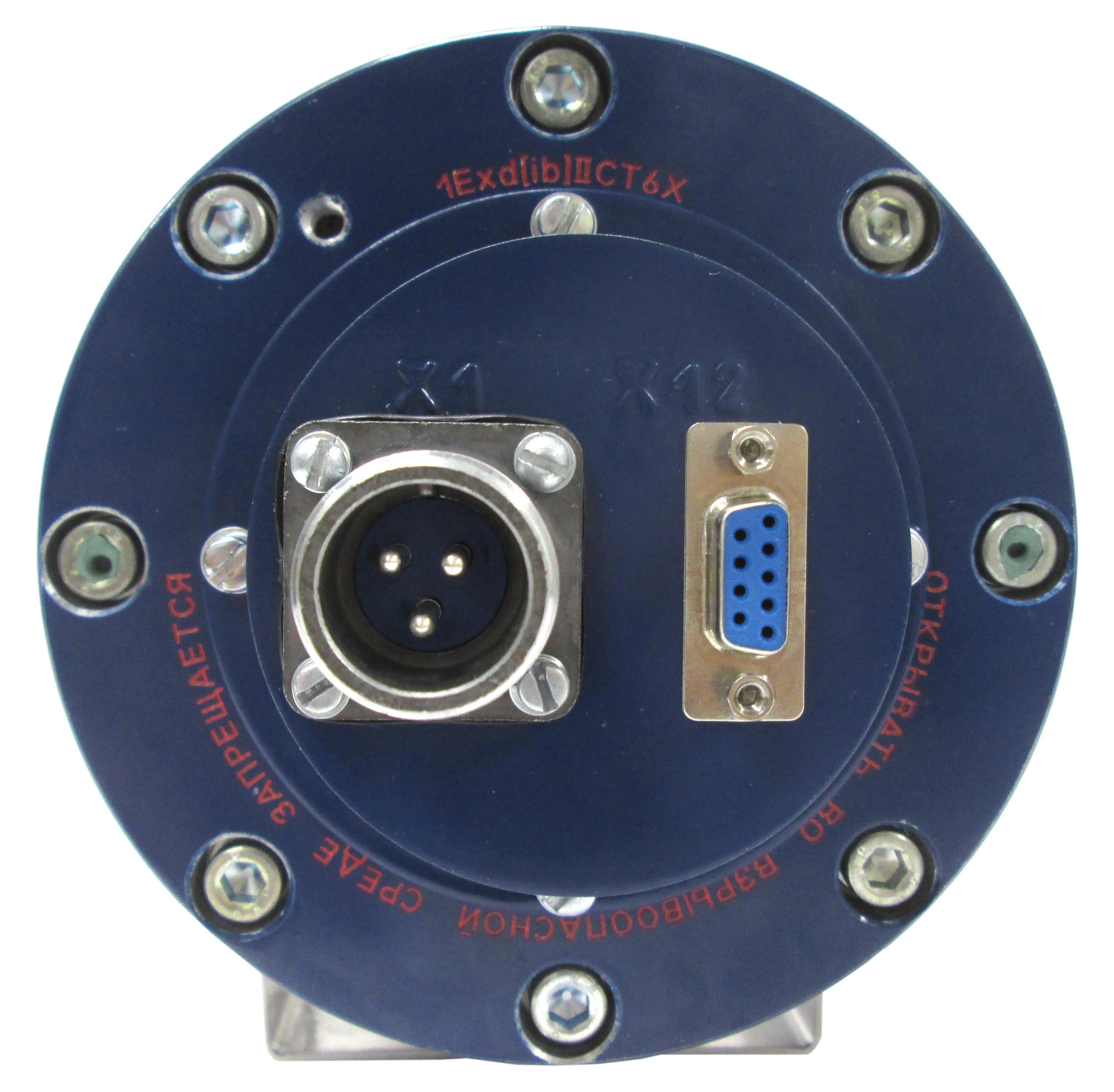

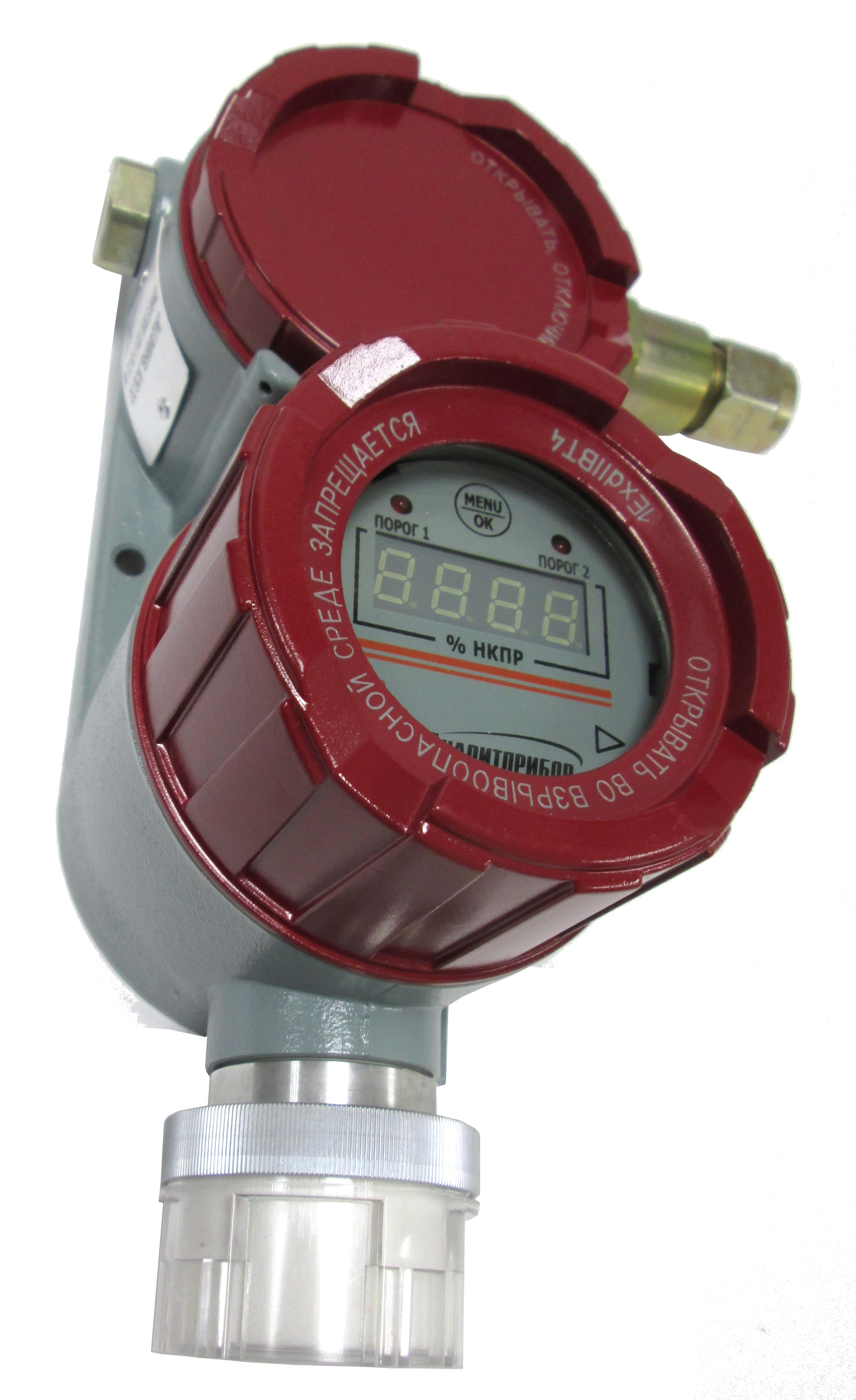

Стационарный оптический (ИК) датчик-газоанализатор ДАК в новом унифицированном корпусе используется для автоматического непрерывного контроля и измерения довзрывоопасных концентраций (ДВК) метана (CH₄), природного газа, ацетона (C₃H₆O), эфира, паров дизельного топлива, уайт-спирита, толуола (C₆H₅-CH₃), этилена (C₂H₄), бензола (C₆H₆), метанола (CH₃OH), пентана (C₅H₁₂), этана (C₂H₆), бутана (C₄H₁₀), гексана (C₆H₁₄), этанола (C₂H₅OH), бензинов, пропана (C₃H₈), октана (C₈H₁₈), топлива для реактивных двигателей, керосина, нефти, объёмной доли диоксида углерода (СО₂) в пространстве воздуха рабочей зоны помещений и открытых территорий, в том числе во взрывоопасных зонах производственных сооружений и наружных установок, а также для измерения объёмной доли ацетилена (С₂Н₂) в газовых магистралях технологических объектов.

Стационарные оптико-абсорбционные датчики-газоанализаторы серии ДАК внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в 24 либо 36 месяцев (согласно межповерочному интервалу в зависимости от исполнения материала корпуса).

Область применения

- нефтехимические и нефтеперерабатывающие заводы;
- парогазовые АС, создаваемые по РМГ 60-2003;
- системы контроля технологических процессов;
- работа в составе СКАПО (системы контроля атмосферы опасных производственных объектов);
- объекты нефтедобычи и газодобычи;
- транспортировка нефтепродуктов и природного газа.

Преимущества и основные свойства

- обслуживаемая оптика;
- наличие сертификатов и разрешительной документации на пропан, метан, октан, ацетон, топливо дизельное, этилен, этанол, толуол, бензол, метанол, бутан, пентан, этан, бензины, гексан, топливо для реактивных двигателей, керосин, нефть и нефтепродукты;
- время работы датчиков-газоанализаторов без корректировки показаний по поаерочным газовым смесям (ПГС-ГСО) - 12 месяцев;
- метрология по пропану либо метану, вне зависимости от контролируемого вещества;
- возможность выбора измеряемого и контролируемого компонента либо суммы компонентов (устанавливается в меню пользователем);
- выбор вида взрывозащиты «искробезопасная цепь» либо «оболочка»;
- наличие моделей для работы при низких температурах до -60 и для работы при высоких - до +80;
- возможность шлейфового соединения («гирлянда») с использованием цифрового выхода RS485 (для вида взрывозащиты «оболочка»);
- наличие «сухих» контактов реле позволяет применять датчик-газоанализатор автономно, без использования вторичных блоков;
- наличие цифровой индикации показаний;
- наличие реле «отказ» позволяет дистанционно контролировать работоспособность прибора;
- сменный (обслуживаемый) оптический сенсор;
- наличие световой сигнализации при срабатывании пороговых значений;
- повышенная устойчивость к воздействию неопределяемых компонентов;
- возможность установки пороговых значений «порог1» и «порог2» во всём диапазоне измерений;
- защита от несанкционированного доступа (использование магнитного стилуса);
- рабочая эксплуатация, периодическое обслуживание, настройка газоанализатора производится без использования дополнительного оборудования и устройств;
- наличие сертификата Российского Морского Регистра Судоходства, что позволяет использовать датчики ДАК на морских судах, танкерах по перевозке нефти и платформах;
- HART-интерфейс.

Модификации датчика-газоанализатора ДАК

Примечания:

1. * - Канал связи HART – по отдельному заказу.
2. ** - В газоанализаторах исполнений ИБЯЛ.418414.071-126,-129,-137,-138,-139 одновременно работает только один вид цифрового интерфейса - либо RS-485 , либо HART. При выпуске из производства в этих газоанализаторах выбран канал связи RS-485.
3. *** - Газоанализаторы должны применяться с ограничением верхней границы диапазона рабочих температур в соответствии с температурным классом: для Т6 – плюс 60 °С; для Т5 – плюс 75 °С; для Т4 – плюс 80 °С;
4. **** - Для ИБЯЛ.418414.071-137,-139 предельные значения температуры окружающей и анализируемой среды от 80 до 90 °С в течение 6 ч.
5. Газоанализаторы ДАК-СО₂-126, ДАК-СН₄-129, ДАК-СН₄-137, ДАК- ΣCH-138, ДАК- ΣCH-139 выпускаются с нормально разомкнутыми контактами реле «ПОРОГ1», «ПОРОГ2», «СПЕЦРЕЖИМ». При заказе газоанализаторов с нормально замкнутыми контактами реле «ПОРОГ1»,«ПОРОГ2»,«СПЕЦРЕЖИМ» в обозначении дополнительно указывается «НЗ».

Перечень измеряемых компонентов

Примечания:
- * - поверочный компонент;
- ** - диапазон показаний по цифровой индикации и цифровому каналу связи (при наличии);
- диапазон измерений газоанализаторов ДАК–СО₂-126/-131 определяется при заказе;
- Свх - содержание определяемого компонента;
- значения НКПР горючих газов и паров горючих жидкостей указаны по ГОСТ 31610.20-1-2020;
- цена единицы младшего разряда (ЕМР) индикации содержания определяемого компонента:
- 0,01 % объемной доли для модификаций ДАК-СО₂;
- 0,1 % НКПР для модификаций ДАК-СH₄ и ДАК-ΣCH.

Таблица соответствия устаревших и новых моделей оптических датчиков серии ДАК
Перечень кабельных вводов для датчиков ДАК
Рекомендуемые блоки питания и сигнализации для моделей из нержавеющей стали

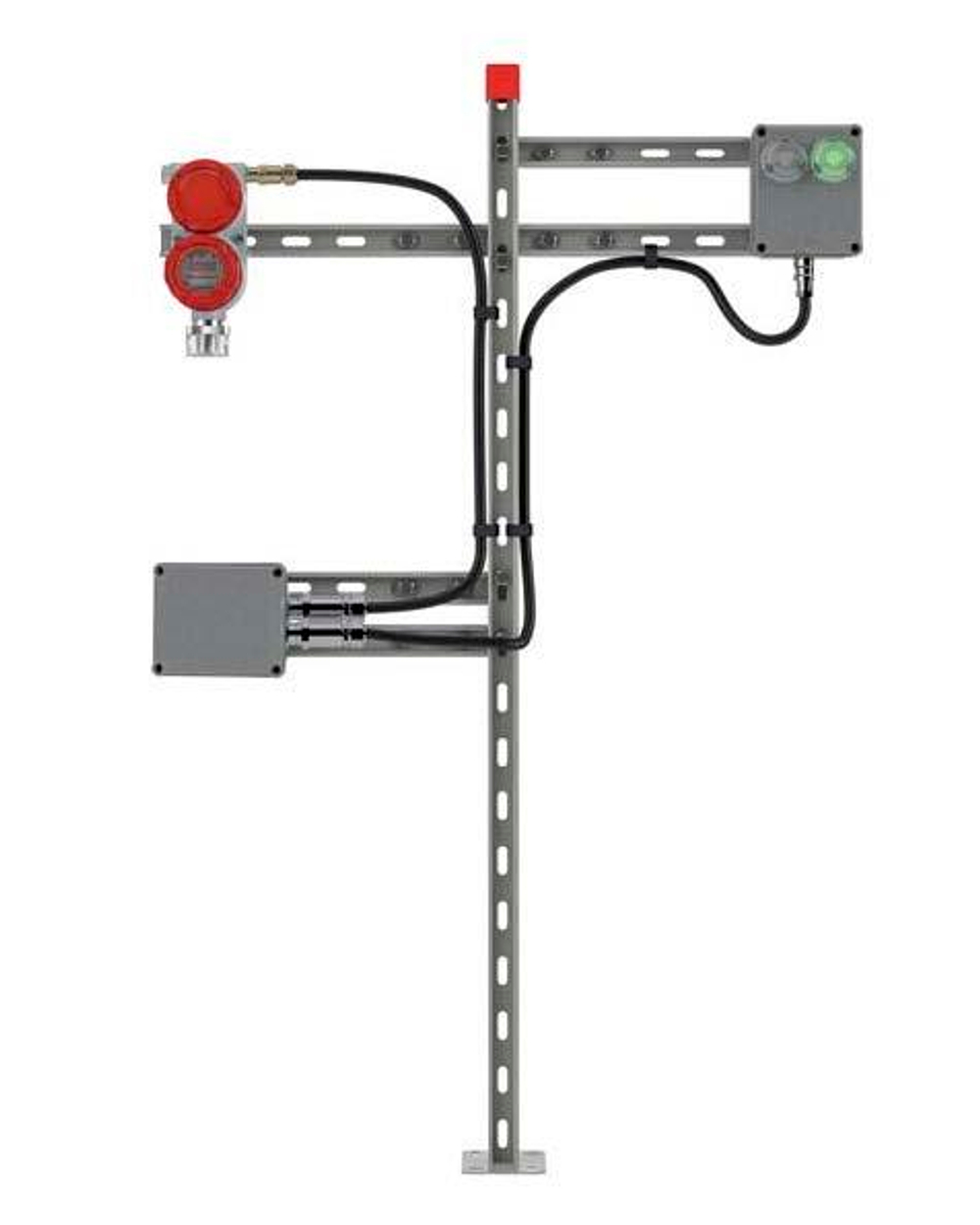

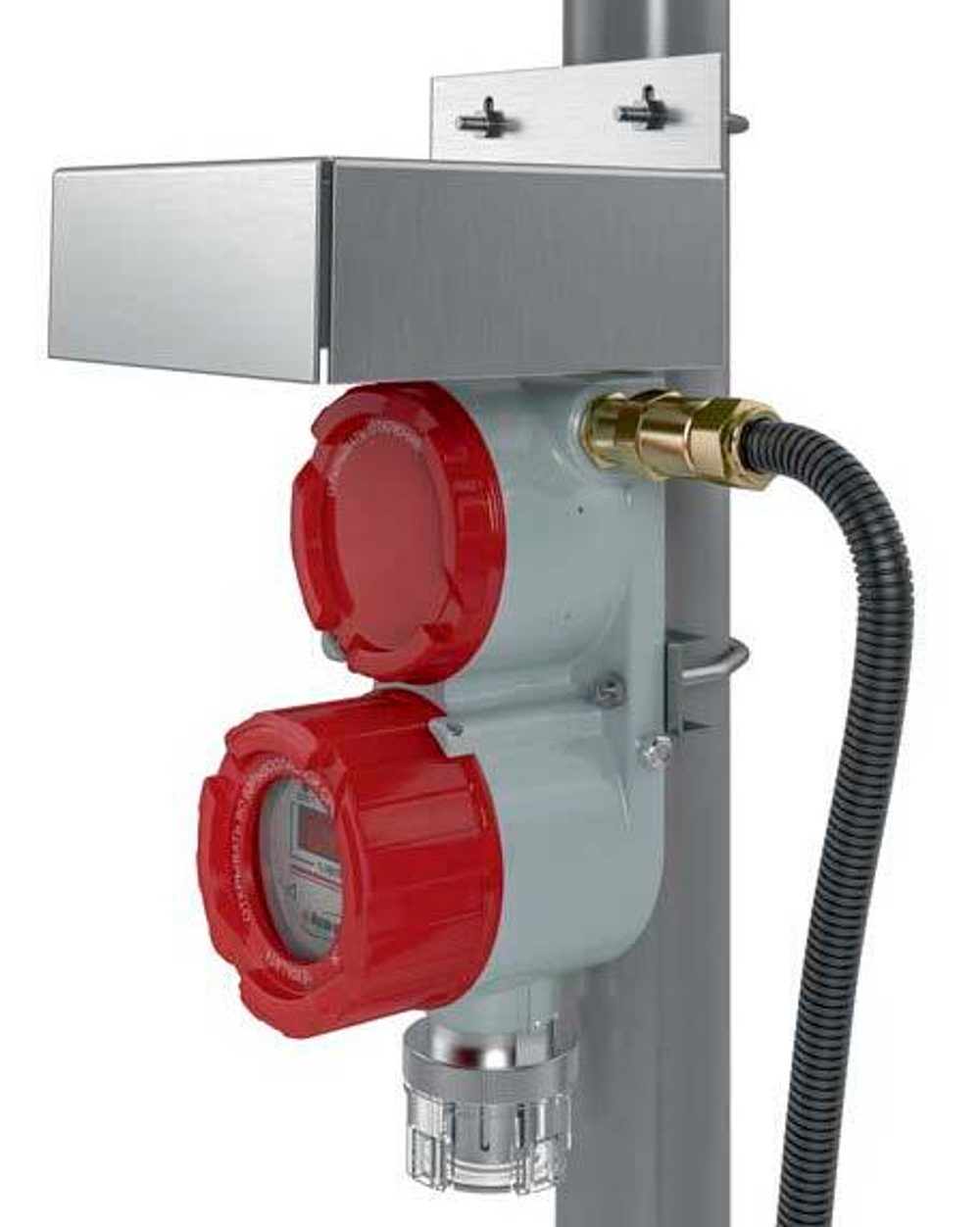

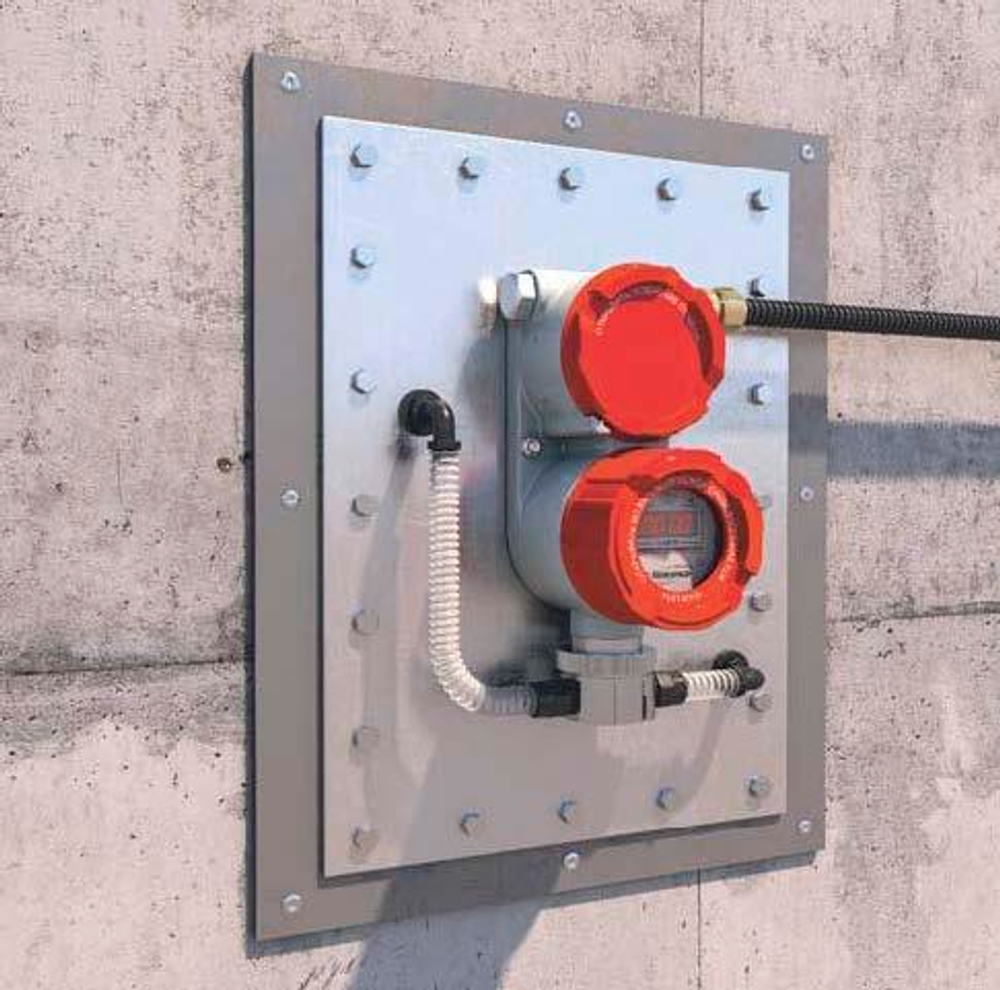

Типовые варианты монтажа оптических датчиков ДАК

Разрешительная документация и сертификаты на оптический взрывозащищённый газоанализатор серии ДАК (новая унифицированная модификация)

У промышленного автоматического инфракрасного датчика ДАК (нового типа) имеются Свидетельство об утверждении типа средств измерений Российской Федерации, Свидетельство о типовом одобрении Морского Регистра Судоходства, Сертификат соответствия ГОСТ Р, Сертификат соответствия (ТР ТС), Декларация о соответствии (Таможенный союз), другие международные сертификаты. Указанные разрешительные документы высылаются дополнительно по запросу Заказчика.
