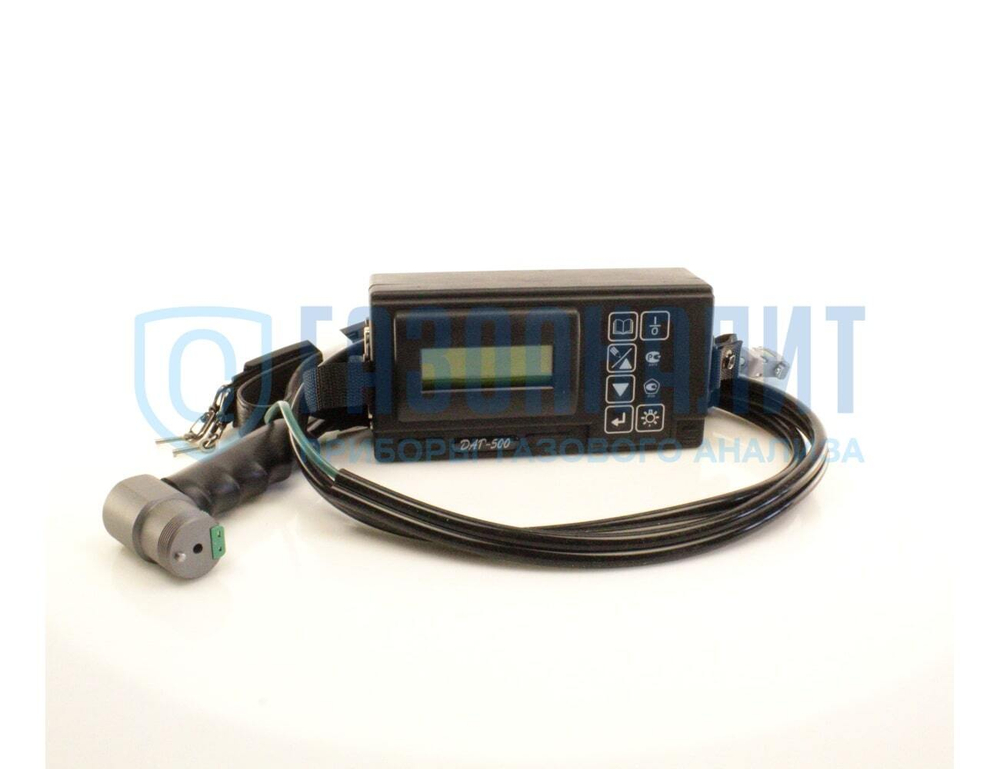

ДАГ-500 газоанализатор дымовых отходящих газов многокомпонентный переносной

Предназначен для периодических измерений концентрации: кислорода (О₂), угарного газа (СО), оксида азота (NO), диоксида азота (NO₂), диоксида серы (SO₂) в отходящих газах и промышленных выбросах топливосжигающих установок; контроля температуры в точке отбора пробы и температуры воздуха окружающей среды; определения расчётным методом содержания углекислого газа (СО₂) и суммы оксидов азота (NO_x); определения расчётным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла. При эксплуатации совместно с датчиком давления ДАГ-530 и пневмометрической трубкой ПИТО либо НИИОГАЗ малогабаритный газоанализатор позволяет производить измерение разности давлений и определять расчётным методом скорость и расход газопылевых потоков (сажи) в соответствии с ГОСТ 17.2.4.06-90.

Серийно производимые многоканальные носимые газоанализаторы отходящих дымовых газов ДАГ-500 внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной заводской поверкой. Поверка осуществляется 1 раз в 12 месяцев (согласно межповерочному интервалу).

Области применения

- экологический контроль (государственный и производственный) стационарных и передвижных источников промышленных выбросов с целью определения массового выброса либо массовой концентрации загрязняющих веществ;
- испытания котлоагрегатов для определения влияния режимных факторов на массовую концентрацию загрязняющих веществ, а также определения оптимального значения коэффициента избытка воздуха при работе на разных видах топлива и разных нагрузках (составление режимных карт);
- испытания топочно-горелочных устройств с целью оптимизации процессов и режимов горения;
- испытания газоочистного оборудования с целью определения снижения выбросов загрязняющих веществ в атмосферу.

Преимущества и особенности

- предел допускаемой вариации показаний, bд, составляет 0,5 предела допускаемой погрешности;
- малое время прогрева не более 240 с;
- время установления показаний не более 180 с;
- интервал времени работы без корректировки показаний 1000 ч;
- наличие внутренней энергонезависимой памяти, емкостью 200 записей;
- жидкокристаллический (ЖК) дисплей на 4 строки по 20 символов с подсветкой;

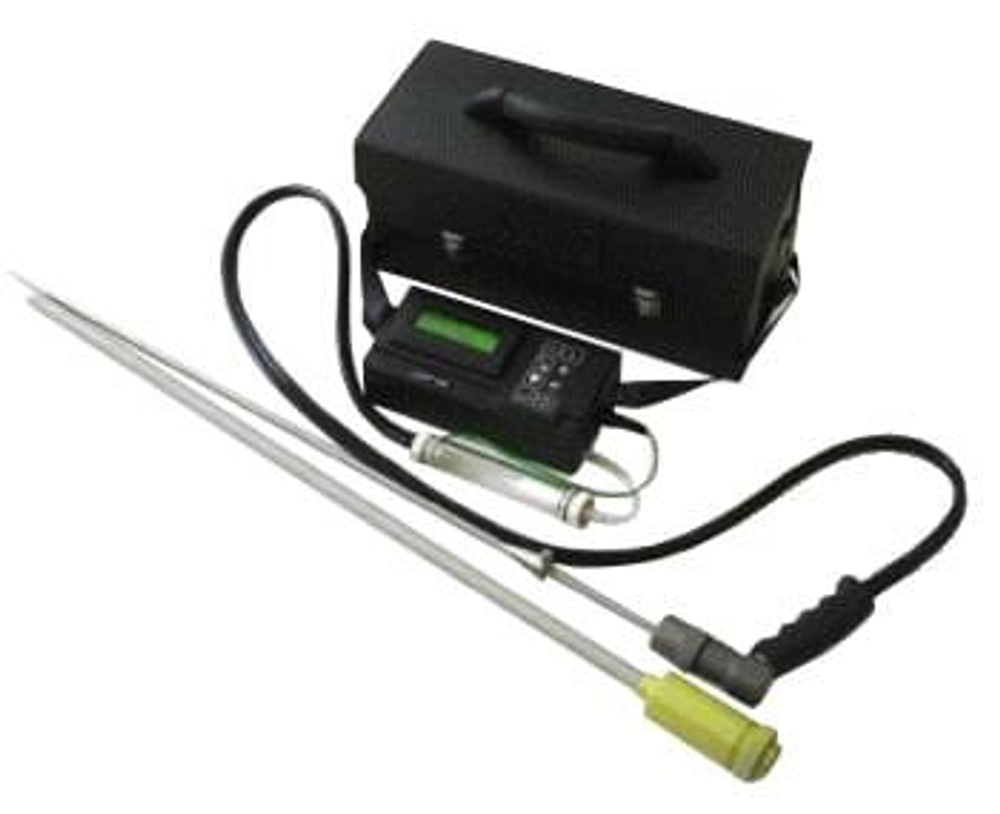

- пробоотборные зонды с различной длиной 300, 750, 1500 мм с термопарой типа К(ХА), помещаемой в контролируемую зону;
- наличие часов реального времени с текущим календарём;
- средняя наработка на отказ не менее 10000 часов;
- средний полный срок службы не менее 8 лет.

Газоанализатор серии ДАГ500 представляет собой автоматический негабаритный переносной многокомпонентный показывающий аналитический прибор непрерывного действия.
В измерительной части газоаналитического прибора применяется метод анализа многокомпонентных газовых смесей с использованием набора электрохимических сенсоров, имеющих селективную чувствительность к различным компонентам газовой смеси и вырабатывающих электрические сигналы, пропорциональные концентрации контролируемых веществ.

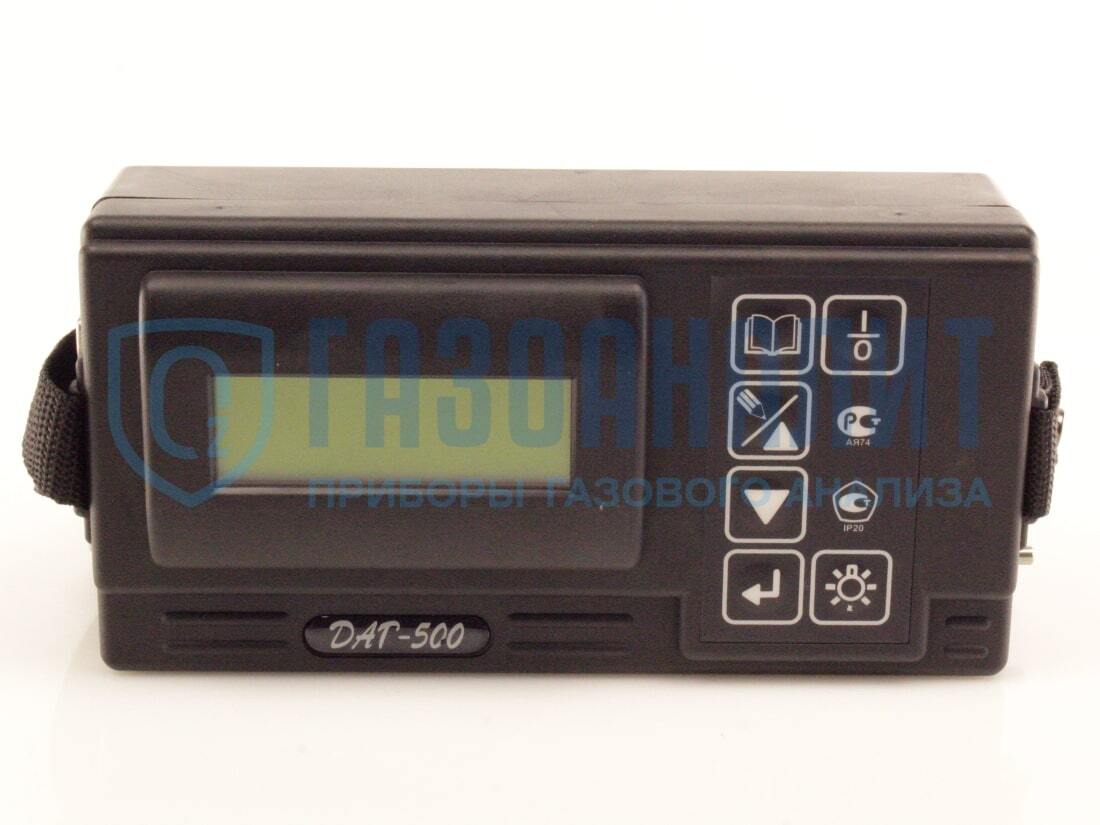

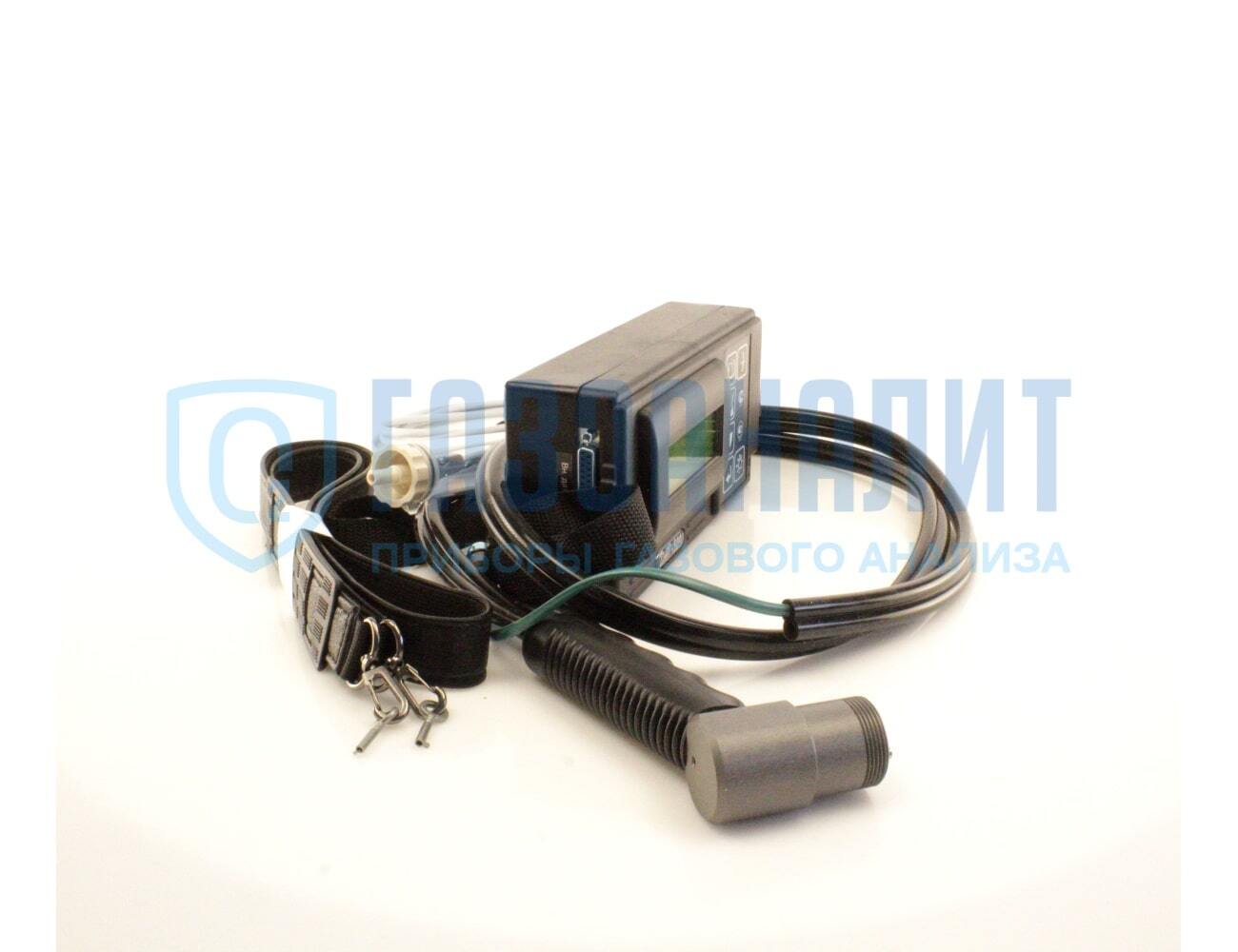

Конструктивно газоанализатор ДАГ выполнен в виде измерительного блока прямоугольной формы, на передней панели которого расположены клавиатура, ЖК-дисплей.

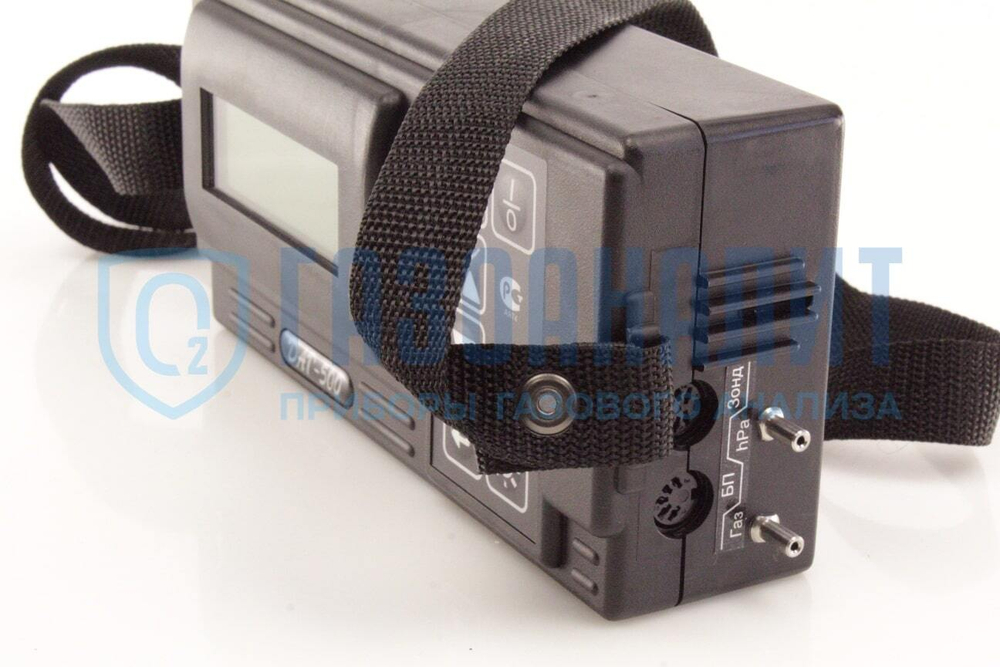

На торцевой панели газоанализатора расположены:
- разъём для подключения внешнего источника питания «+12 В»;
- разъём для присоединения металлического зонда с термопарой;

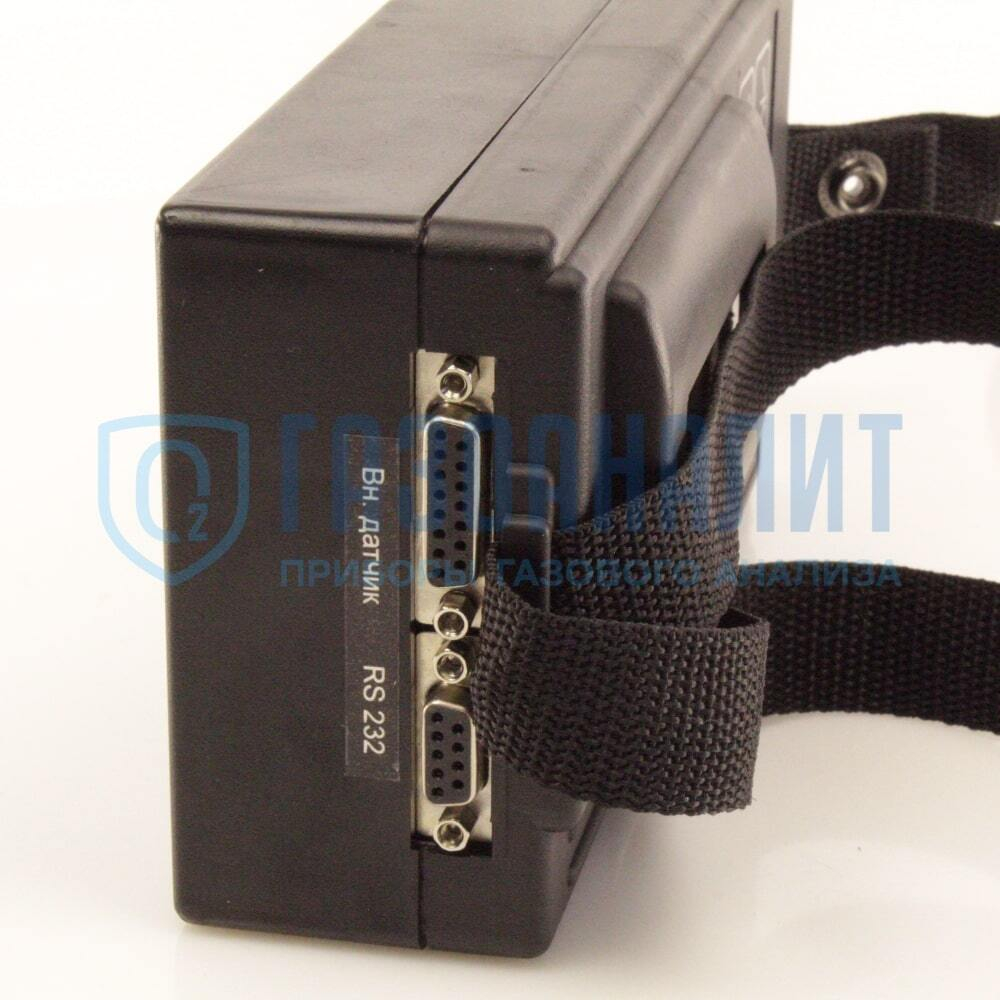

- разъём для присоединения кабеля для связи с ПК либо внешнего принтера;
- разъём для присоединения кабеля внешнего датчика;
- штуцер для отбора газовой пробы;
- штуцер для измерения давления/разрежения.

Эксплуатация анализатора происходит строго во взрывобезопасных условиях в непрерывном, кратковременном, повторно-кратковременном режимах.
Результаты измерения (в %, мг/м³, ppm) могут быть занесены и сохранены в энергонезависимой памяти, а также выведены на внешний термопринтер либо персональный компьютер через цифровой интерфейс RS-232.
Кроме того, газоанализатор имеет возможность подключения внешних датчиков.
