Области применения
Серийный фотоионизационный газоанализатор серии ДАФ применяется автономно как законченное изделие или в составе комплексных газоаналитических систем для контроля газовоздушной среды рабочей зоны химической, нефтехимической, нефтегазодобывающей, металлургической, целлюлозно-бумажной и прочих отраслей промышленности, в том числе на атомных электростанциях (АЭС). Также возможно использование приборов на объектах, поднадзорных морскому (РМРС) и речному регистру судоходства (РРР), что должно оговариваться при заявке.Тип измерительного прибора – моноблочный, стационарный, одноканальный, непрерывного автоматического действия.
Режим работы - продолжительный по ГОСТ 18311-80.
Принцип и метод измерения - фотоионизационный.
Вариант отбора пробы – диффузионный (без насоса) или принудительный (за счет избыточного давления в точке забора либо с помощью внешнего побудителя расхода (компрессора) при установке дополнительных принадлежностей на датчики-газоанализаторы).
Серийные фотоионизационные автоматические датчики-газоанализаторы ДАФ-М внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в 24 либо 36 месяцев (согласно межповерочному интервалу).

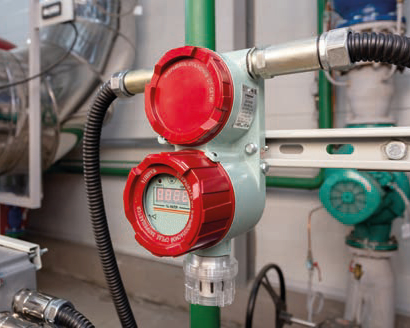

Внешний вид типового применения
Преимущества ФИД газоанализаторов
- устойчивость сенсора (чувствительного элемента) к отравлению газом в больших концентрациях;
- измерение большого количества летучих органических соединений (ЛОС);
- исполнение со встроенной цифровой индикацией (состояния датчика, значения концентрации, ошибок);
- токовый выход (4-20) мА, "сухие" контакты реле (порог1, порог2, отказ), цифровой интерфейс RS485, HART-выход;
- широкий температурный диапазон от -40 до +50 °С;

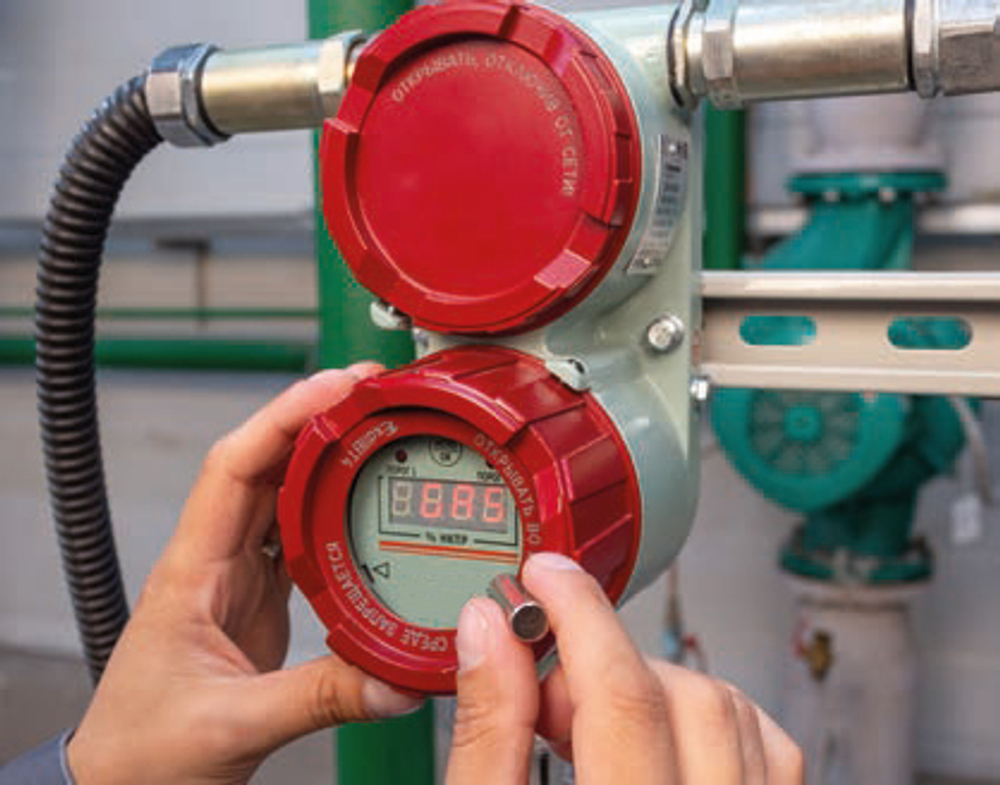

- настройка и калибровка на месте эксплуатации, в том числе во взрывоопасной зоне, с помощью магнитного стилуса;
- постоянная самодиагностика;

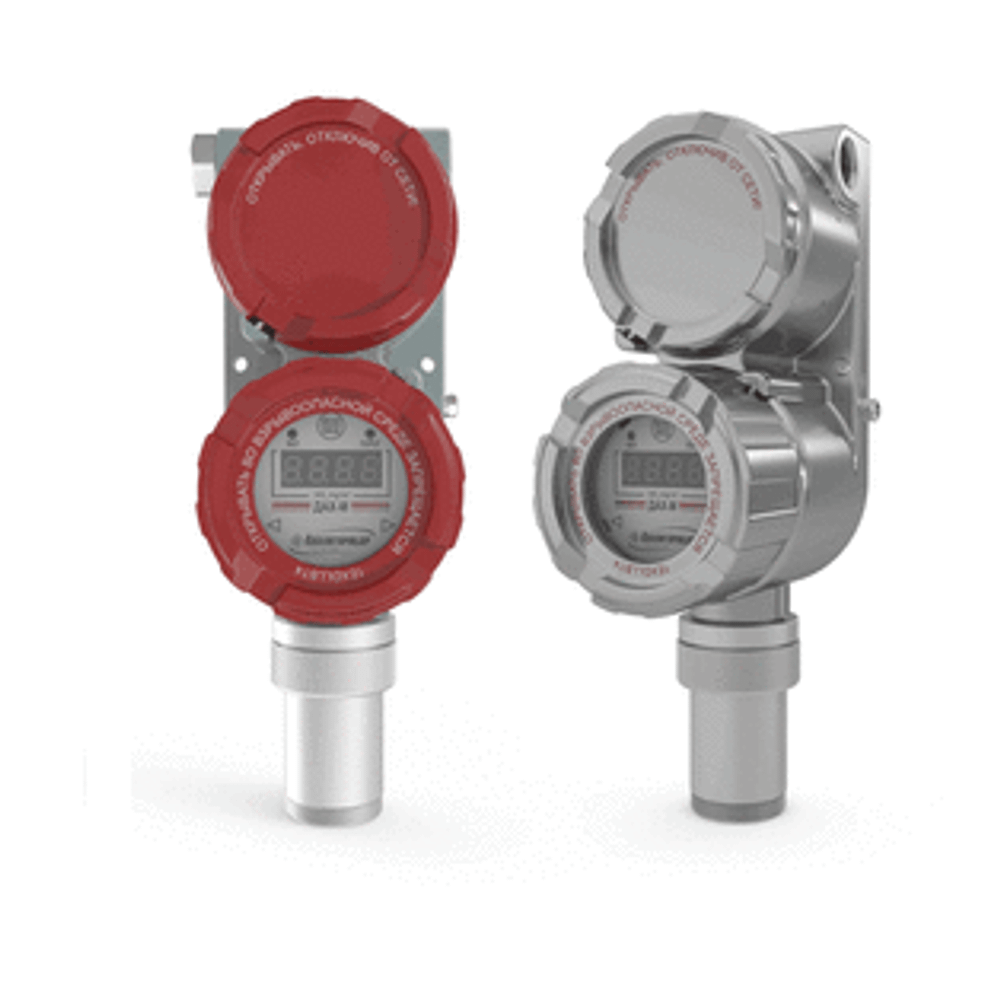

- исполнение газоанализатора в алюминиевом или корпусе из нерж. стали;
- степень защиты от пыли и влаги оболочки прибора – IP66 / IP68.
Особенности датчика-газоанализатора|
Чертёжное обозначение |
Наименование |
Степень взрывозащиты |
Степень защиты от пыли и влаги |
Материал корпуса |
Выходы |
|

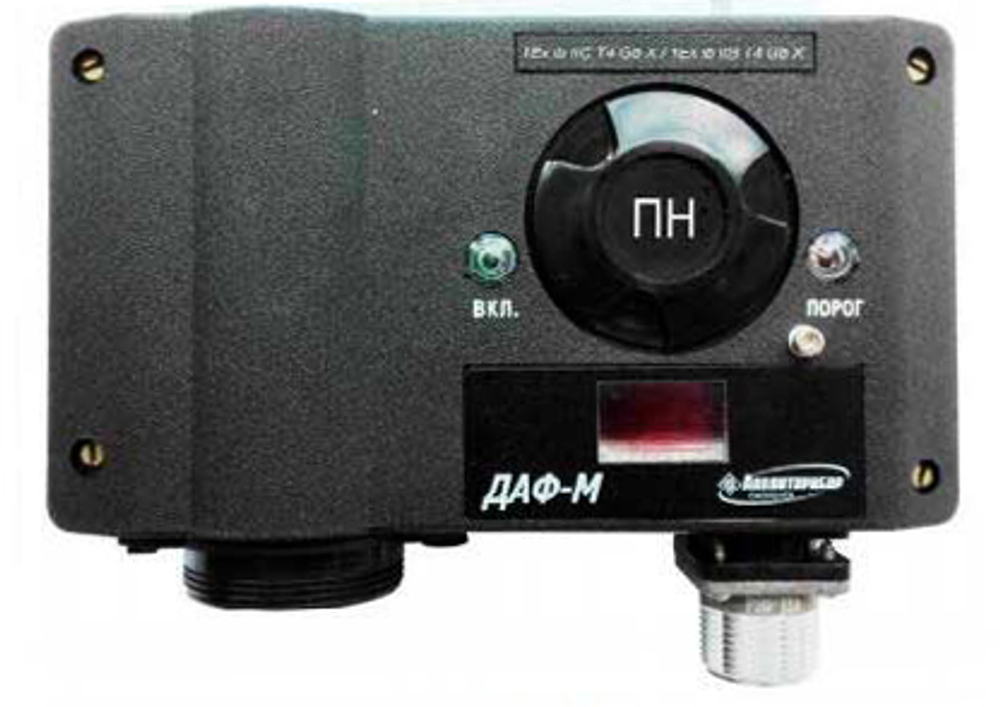

ДАФ-М-01 |
ДАФ-М-01-XX |
1ExibIICT4GbX / 1ExibIIBT4GbX |
IP54 |
угленаполненный полиамид |
4-20 мА |
|

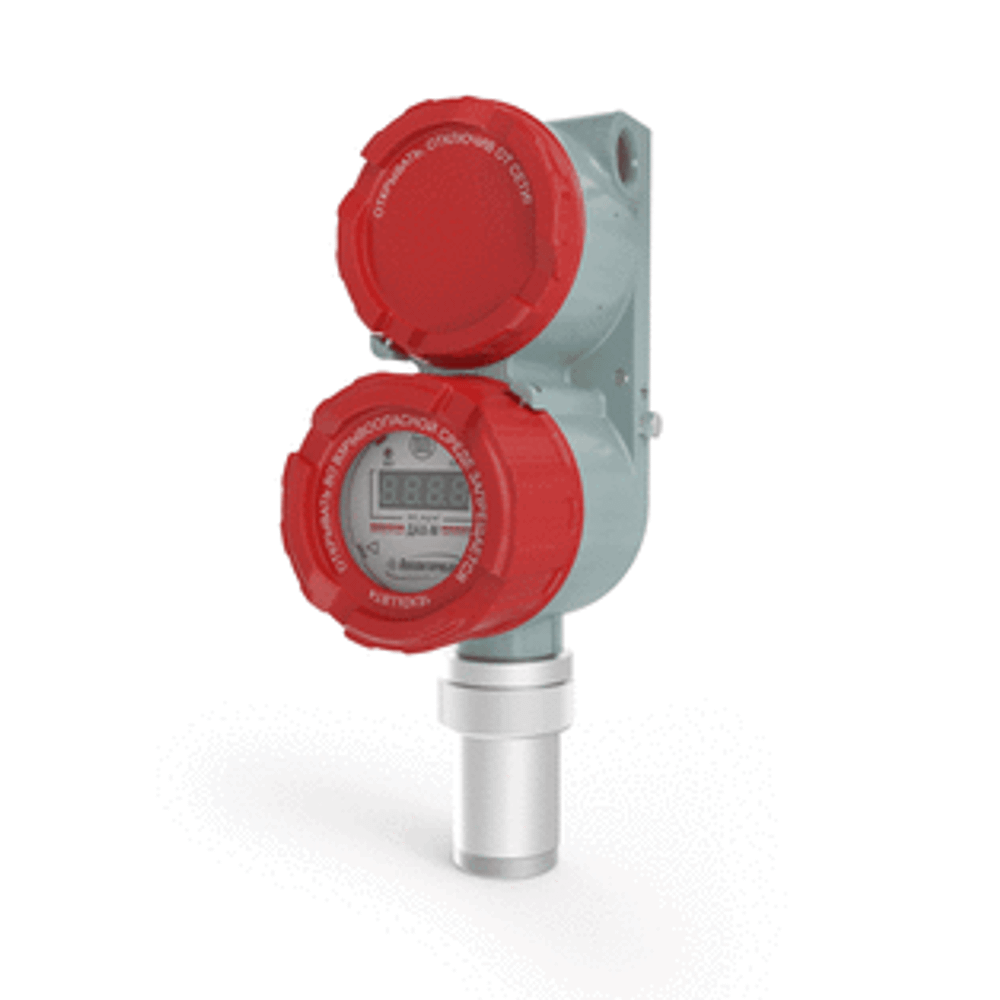

ДАФ-М-05Х |
ДАФ-М-05Х-XX |
1Exd[ibGb]IICT4GbX |
IP66 / IP68 |
алюминий |
4-20 мА, HART |
|
ДАФ-М-06ТРХ |
ДАФ-М-06ТРХ-XX |
4-20 мА, RS-485, HART, "сухие" контакты реле (250 В; 1,0 А)* |
|||
|

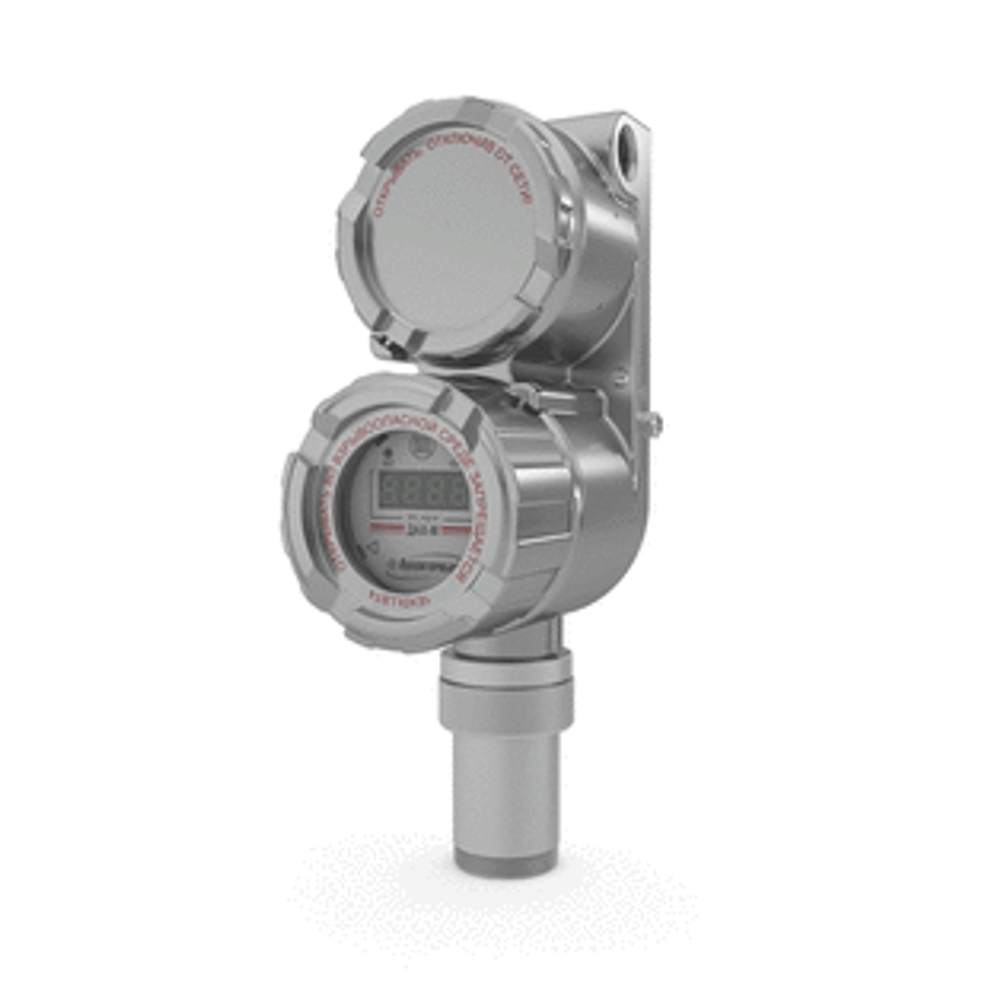

ДАФ-М-08Х |
ДАФ-М-08Х-XX |
нержавеющая сталь |
4-20 мА, RS-485, HART |
||
|
ДАФ-М-08ТРХ |
ДАФ-М-08ТРХ-XX |
4-20 мА, RS-485, HART, "сухие" контакты реле (250 В; 1,0 А)* |
XX - химическая формула определяемого компонента либо символ "ПН" для газоанализаторов паров нефти и нефтепродуктов.
* - "сухие" контакты реле "порог 1", "порог 2", "отказ" нормально разомкнутые, по отдельному заказу возможно производство "сухих" контактов реле нормально замкнутых.
Метрологические характеристики и пороги срабатывания
|
Виды модификаций |
Диапазон измерения, мг/м3 |
Пороги, устанавливаемые на заводе |
Участок диапазона измерений |
Пределы допускаемой основной погрешности |
|
|
порог 1 |
порог 2 |
||||
|
ДАФ-М-ХХ-Ацетон (С3Н6О)* |
от 0 до 2500 |
200 |
1000 |
от 0 до 200 от 200 до 2500 |
±30 мг/м3 ±15 % |
|
ДАФ-М-Фенол (С6Н6О)* |
от 0 до 50 |
1 |
7 |
от 0 до 50 от 50 до 50 |
±1 мг/м3 ±20 % |
|
ДАФ-М-ХХ-Пары нефти (ПН)** |
от 0 до 3500 |
300 |
2100 |
от 0 до 300 от 300 до 3500 |
±45 мг/м3 ±15 % |
|
ДАФ-М-ХХ-Бензол (С6Н6)* |
от 0 до 50 |
15 |
40 |
от 0 до 5 от 5 до 50 |
±1 мг/м3 ±20 % |
|
от 0 до 3500 |
30 |
1000 |
от 0 до 50 от 50 до 3500 |
±10 мг/м3 ±20 % |
|
|
ДАФ-М-ХХ-Гексан (С6Н14)* |
от 0 до 3500 |
300 |
1610 |
от 0 до 300 от 300 до 3500 |
±45 мг/м3 ±15 % |
|
ДАФ-М-ХХ-Стирол (С8Н8)* |
от 0 до 100 |
30 |
50 |
от 0 до 10 от 10 до 100 |
±2 мг/м3 ±20 % |
|
ДАФ-М-ХХ-Толуол (С6Н5СН3)* |
от 0 до 500 |
50 |
250 |
от 0 до 50 от 50 до 500 |
±7,5 мг/м3 ±15 % |
|
от 0 до 2500 |
250 |
1000 |
от 0 до 500 от 500 до 2500 |
±75 мг/м3 ±15 % |
|
|
ДАФ-М-ХХ-Этанол (С2Н5ОН)* |
от 0 до 2500 |
1000 |
2000 |
от 0 до 1000 от 1000 до 2500 |
±150 мг/м3 ±15 % |
|
ДАФ-М-ХХ-Циклогексан (С6Н12)* |
от 0 до 80 |
80 |
400 |
от 0 до 80 от 80 до 800 |
±15 мг/м3 ±15 % |
|
ДАФ-М-ХХ-Пары авиационного топлива (АТ)** |
от 0 до 3500 |
300 |
2100 |
от 0 до 300 от 300 до 3500 |
±45 мг/м3 ±15 % |
|
ДАФ-М-ХХ-Пары авиационного бензина (АБ) |
от 0 до 3500 |
100 |
1630 |
от 0 до 300 от 300 до 3500 |
±45 мг/м3 ±15 % |
|
ДАФ-М-ХХ-Пары дизельного топлива (ДТ)** |
от 0 до 3500 |
300 |
3460 |
от 0 до 300 от 300 до 3500 |
±45 мг/м3 ±15 % |
|
ДАФ-М-ХХ-Пары бензина (ПБ)** |
от 0 до 3500 |
100 |
1630 |
от 0 до 100 от 100 до 3500 |
±25 мг/м3 ±(25+0,15·(Свх-100)) мг/м3 |
|
ДАФ-М-ХХ-Пары топлива для реактивных двигателей (ТРД)** |
от 0 до 3500 |
300 |
2100 |
от 0 до 300 от 300 до 3500 |
±45 мг/м3 ±15 % |
|
ДАФ-М-ХХ-Пары уайт-спирита (УС)** |
от 0 до 3500 |
300 |
1610 |
от 0 до 300 от 300 до 3500 |
±45 мг/м3 ±15 % |
* - поверочный компонент соответствует определяемому;
** - поверочный компонент: гексан (С6Н14);
Свх - содержание определяемого компонента на входе газоанализаторов.
Для питания фотоионизационных анализаторов ДАФ-М применяются серийные вторичные приборы БПС-21М.
По отдельной заявке могут поставляться кабельные ввода (под бронированный кабель, металлорукав, трубную проводку).
Электрическое питание исполнений ДАФ-М-01 осуществляется от источника питания постоянного тока с выходным напряжением от 10 до 24 В, имеющего выходные искробезопасные электрические цепи с искробезопасными параметрами (уровень искробезопасной электрической цепи и подгруппа электрооборудования), которые должны соответствовать условиям использования газоанализаторов во взрывоопасной зоне.
Электрическое питание датчиков модификаций ДАФ-М-05Х. ДАФ-М-08Х, ДАФ-М-06ТРХ, ДАФ-М-08ТРХ осуществляется от источника питания постоянного тока с выходным напряжением от 10 до 32 В.
Рекомендуемые типовые источники питания
|
Типы датчиков |
Наименование вторичных приборов |
Примечание |
|
ДАФ-М-01 |
1. БПС-21М3 ИБЯЛ.411111.047-01/-02/-06 2. БПС-21М ИБЯЛ.411111.042-06/-09/-12/-15/-18/-21 |
Категория взрывоопасной среды IIВ |
|
1. БПС-21М3 ИБЯЛ.411111.047-03/-04/-07 2. БПС-21М ИБЯЛ.411111.042/-01/-02/-05/-07/-08/-10/-11/-13/-14/-16/-17/-19/-20/-22 3. БРС ИБЯЛ.411111.036-01/-02 |
Категория взрывоопасной среды IIC |
|
|
ДАФ-М-05Х ДАФ-М-08Х ДАФ-М-06ТРХ ДАФ-М-08ТРХ |
1. БПС-21М3 ИБЯЛ.411111.047/-05 2. БПС-21М-М ИБЯЛ.411111.042-04 3. БПС-21М ИБЯЛ.411111.042-23/-24/-25/-26/-27/-28/-29/-30/-31/-32/-33/-34 4. БРС ИБЯЛ.411111.036-03/-04 |
С прокладкой кабеля в защитной оболочке |
Сертификаты и разрешительные документы
Серийно производимый фотоионизационный газоанализатор серии ДАФ-М имеет документы: Декларация о соответствии (Евразийский Экономический Союз), Сертификат соответствия (ТР ТС) и Сертификат соответствия (ГОСТ). Данные сертификаты высылаются дополнительно по заявке Заказчика.
