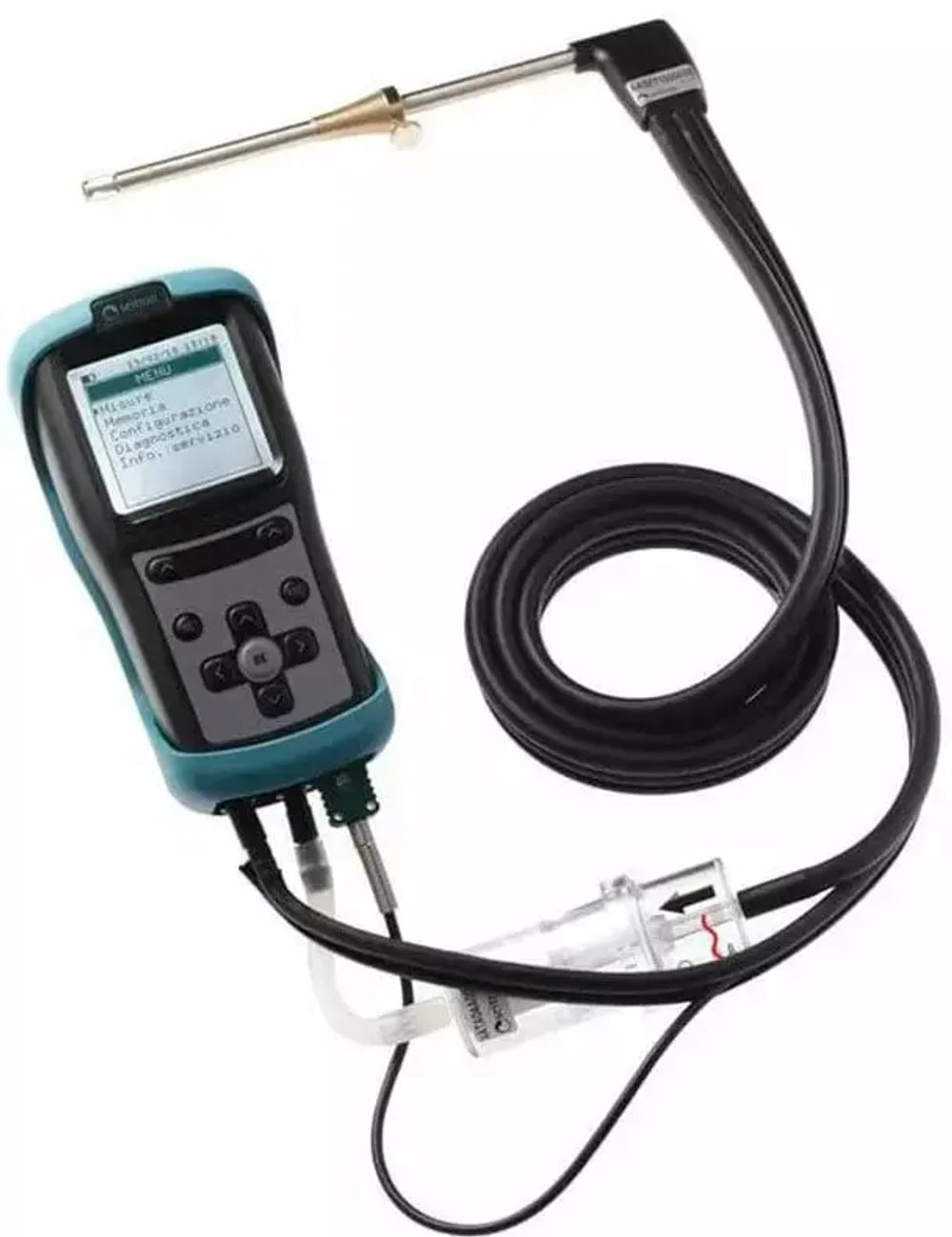

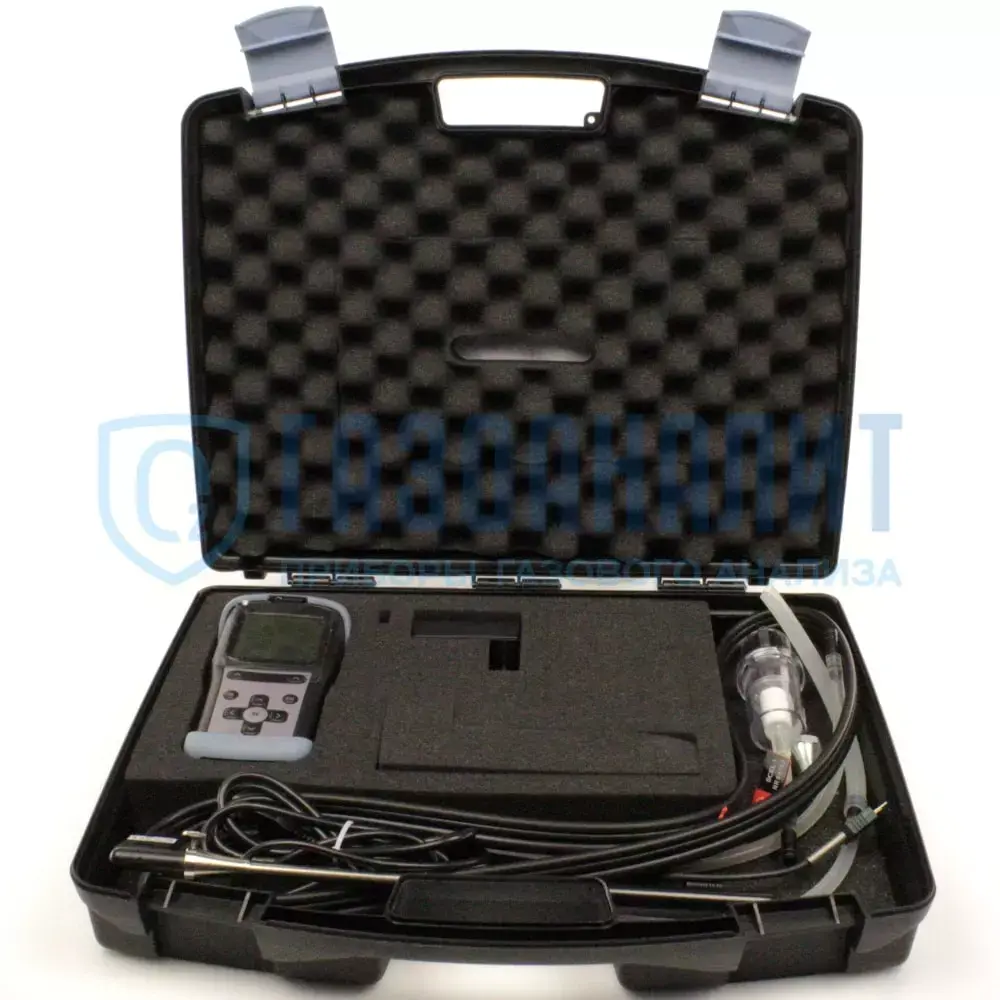

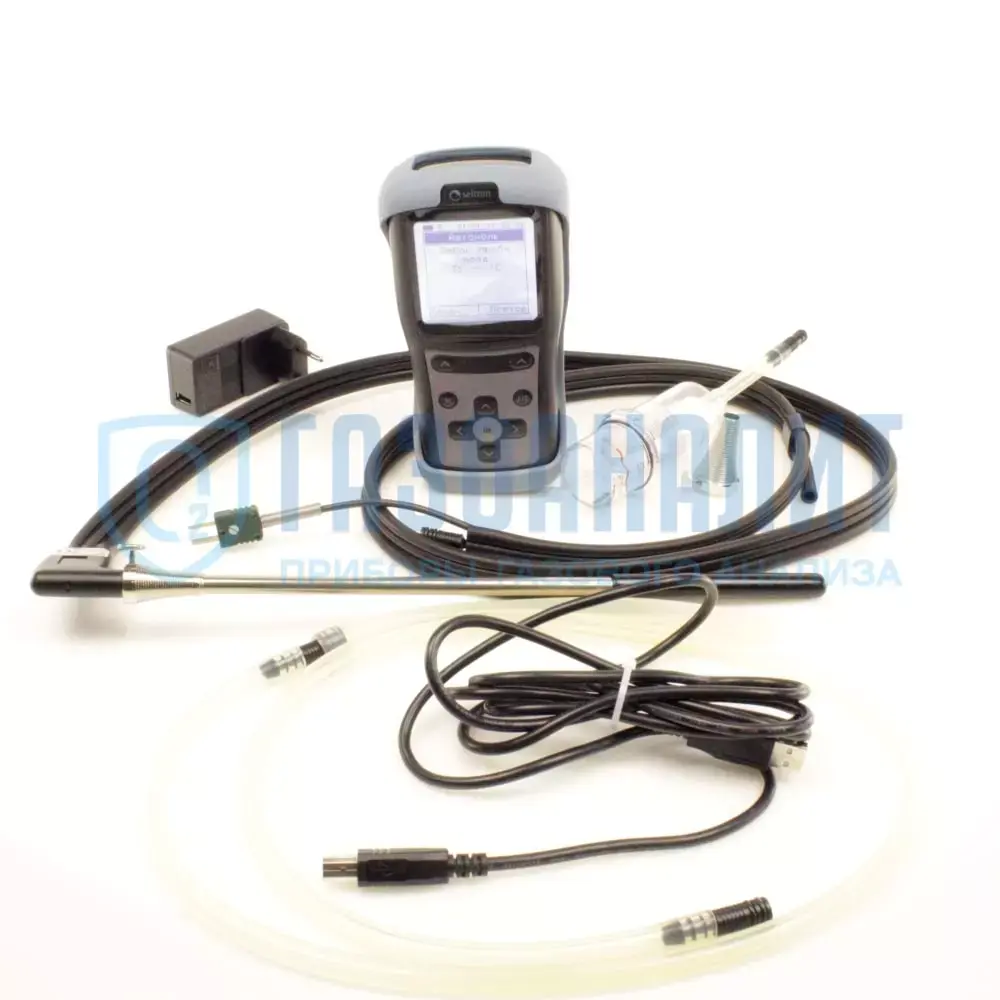

Серийно изготавливаемый переносной газоанализатор сгорания CHEMIST 100 BEE GREEN Seitron (Кемист Сейтрон) применяется для анализа процесса горения в топливосжигающих установках, использующих различные типа топлива.
Представляет собой компактный прибор в пластиковом корпусе с принудительным отбором пробы. В устройстве установлены сменные электрохимические ячейки (сенсоры).

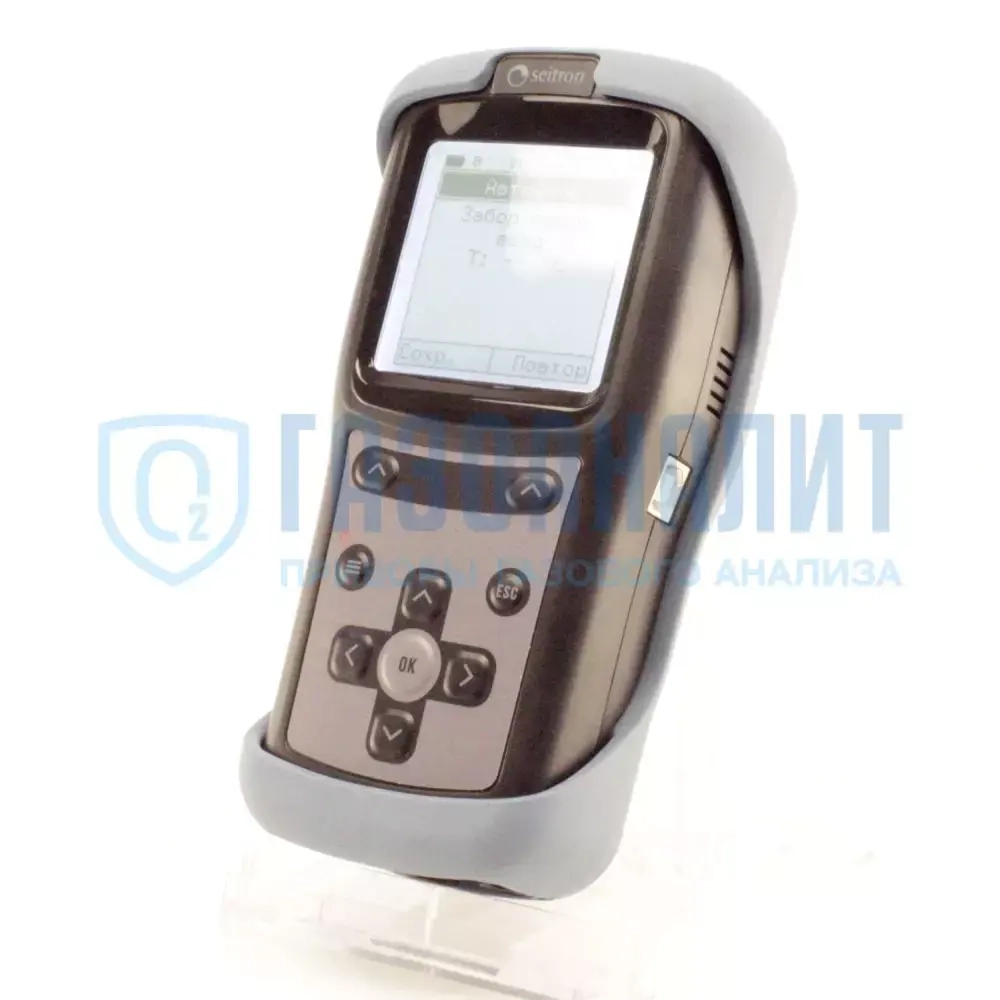

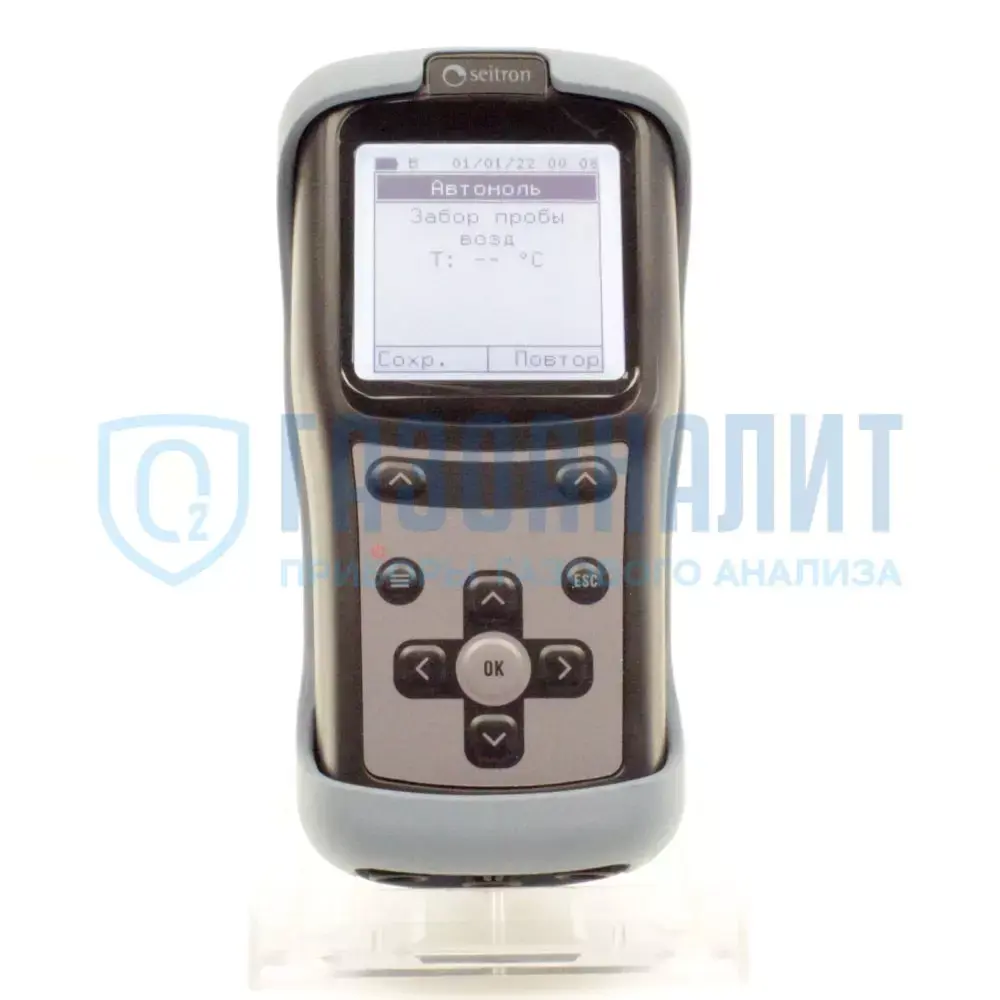

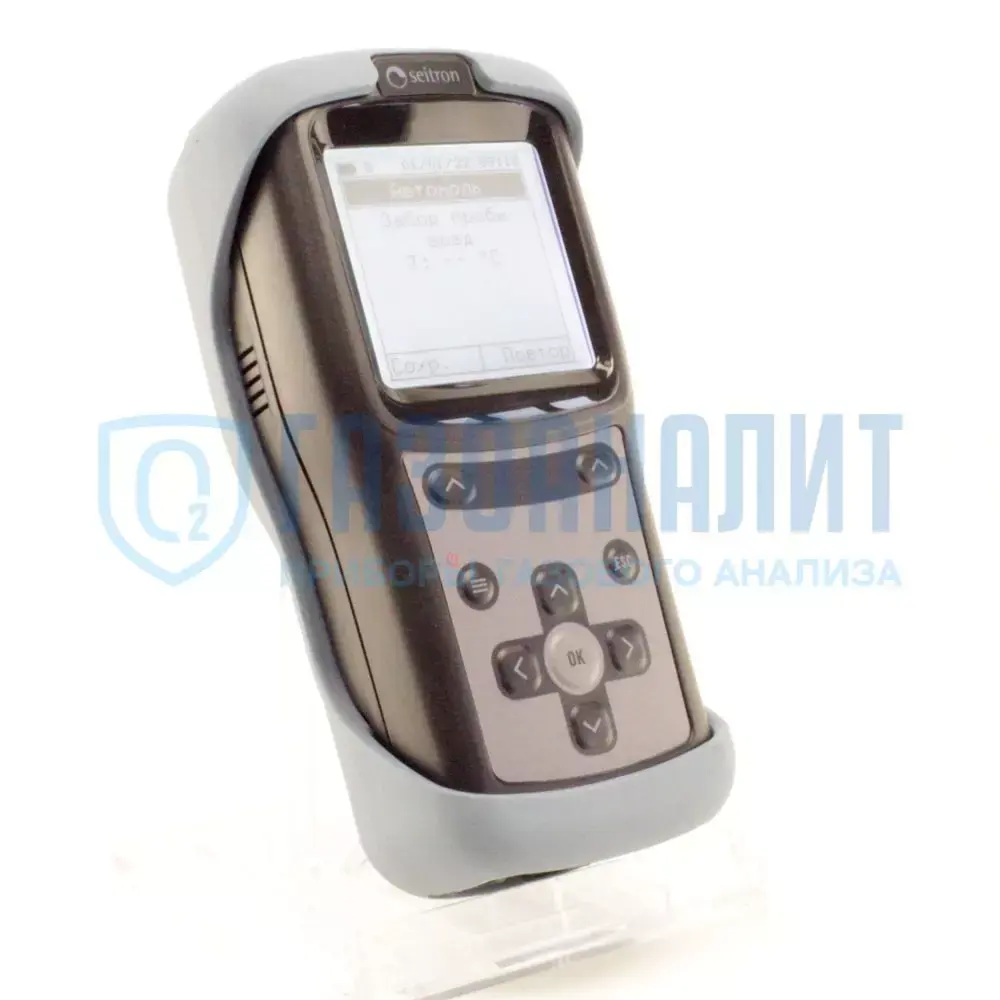

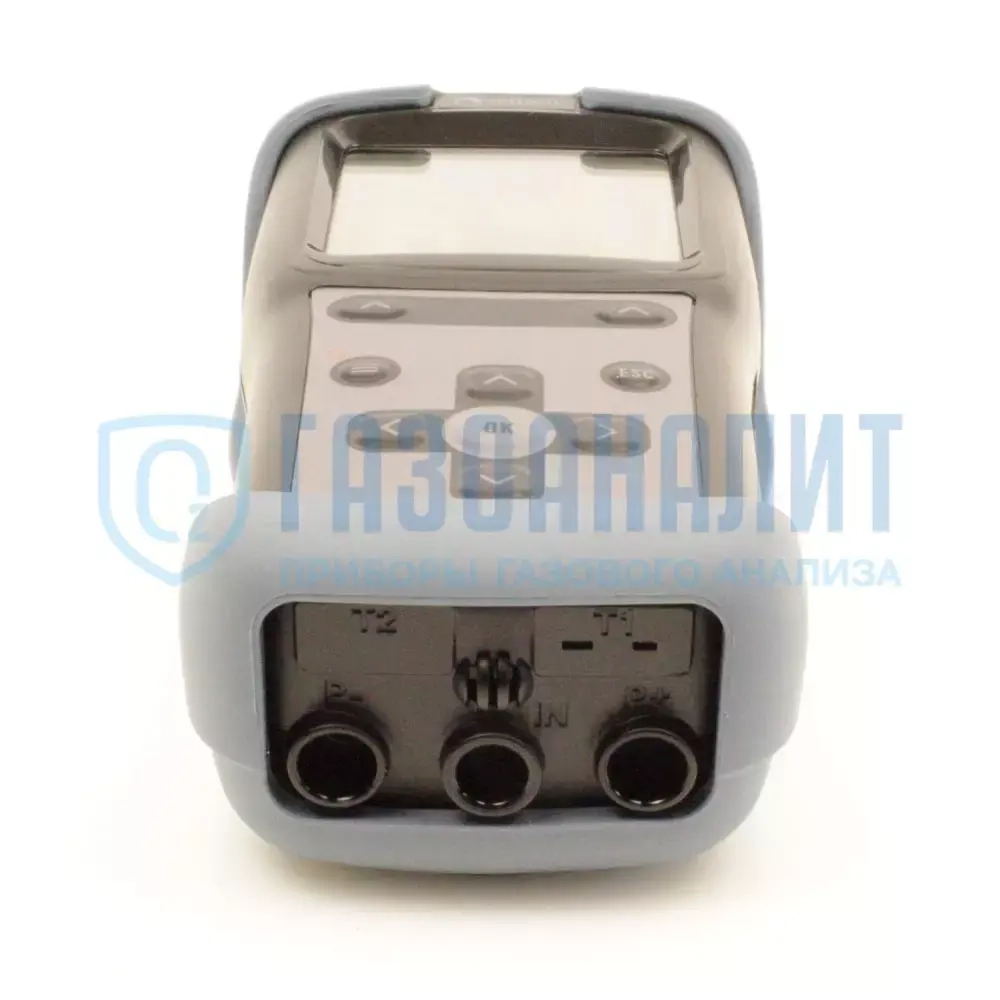

На лицевой панели размещаются цифровое табло и кнопки навигации. На нижней боковой поверхности предусмотрены разъёмы для подключения разных пробоотборных зондов. Работает от встроенного аккумулятора с возможностью подзарядки с помощью адаптера питания.
Выпускается в 2 модификациях:
- CHEMIST Seitron (КЕМИСТ Сейтрон) 101 BEE GREEN - газоанализатор сгорания с двумя сенсорами (O2 и CO), без возможности установки дополнительной ячейки.
- CHEMIST Seitron (КЕМИСТ Сейтрон) 103 BEE GREEN - газоанализатор сгорания с тремя сенсорами (O2, CO и NO) и возможностью установки четвертой сенсор на NO2 или SO2).
Отличительные особенности:
- встроенным мембранным насос для принудительного отбора пробы;
- удобный понятный интерфейс для управления устройством;
- большой чёрно-белый дисплей с подсветкой;
- работа в 2 режимах: в автоматическом и вручную;
- оснащён встроенным сенсором давления;
- вычисление технологических параметров: КПД, коэффициент избытка воздуха, коэффициент потерь тепла;
- функция автообнуления;
- самодиагностика неисправности;
- сохранение во внутренней памяти 5 записей полного цикла анализа;
- наличие USB , Bluetooth и инфракрасного порта;
- возможность распечатывания проанализированных данных посредством Bluetooth или ИК-принтера.
Устройство зарегистрировано в Госреестре СИ России под №76267-19.
Поставляется с обязательной первичной поверкой.
Межповерочный интервал - 1 год.
Программное обеспечение
Easy2Print - данная программа предназначена для установки на ПК с ПО Windows XP и выше, позволяет на компьютере настроить заголовок отчета анализа.

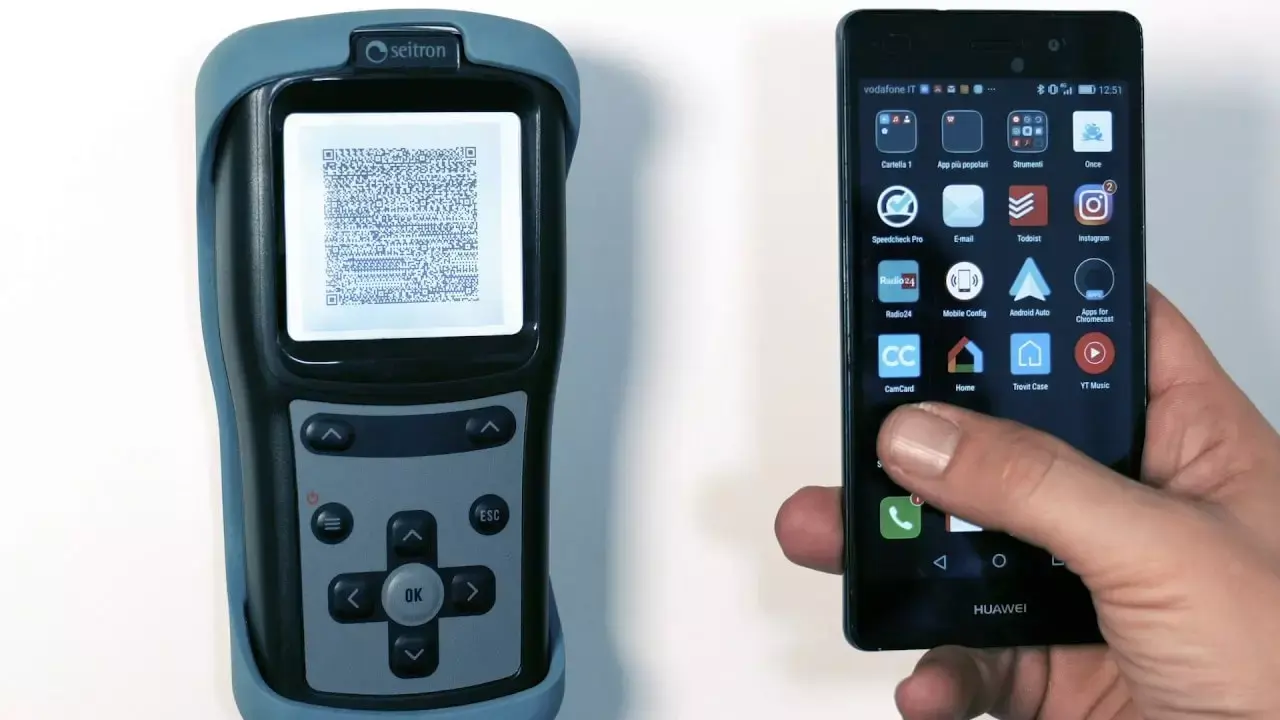

SmartFlue Lite Mobile - приложение для смартфона, позволяющее сканировать QR-код с ЖК-экрана прибора для скачивания и просмотра параметров анализа. По завершению настройки просто наведите сканер Chemist QR code на дисплей и смартфон сформирует стандартный отчет в формате pdf, который можно отправить по электронной почте или мессенджеру с телефона.

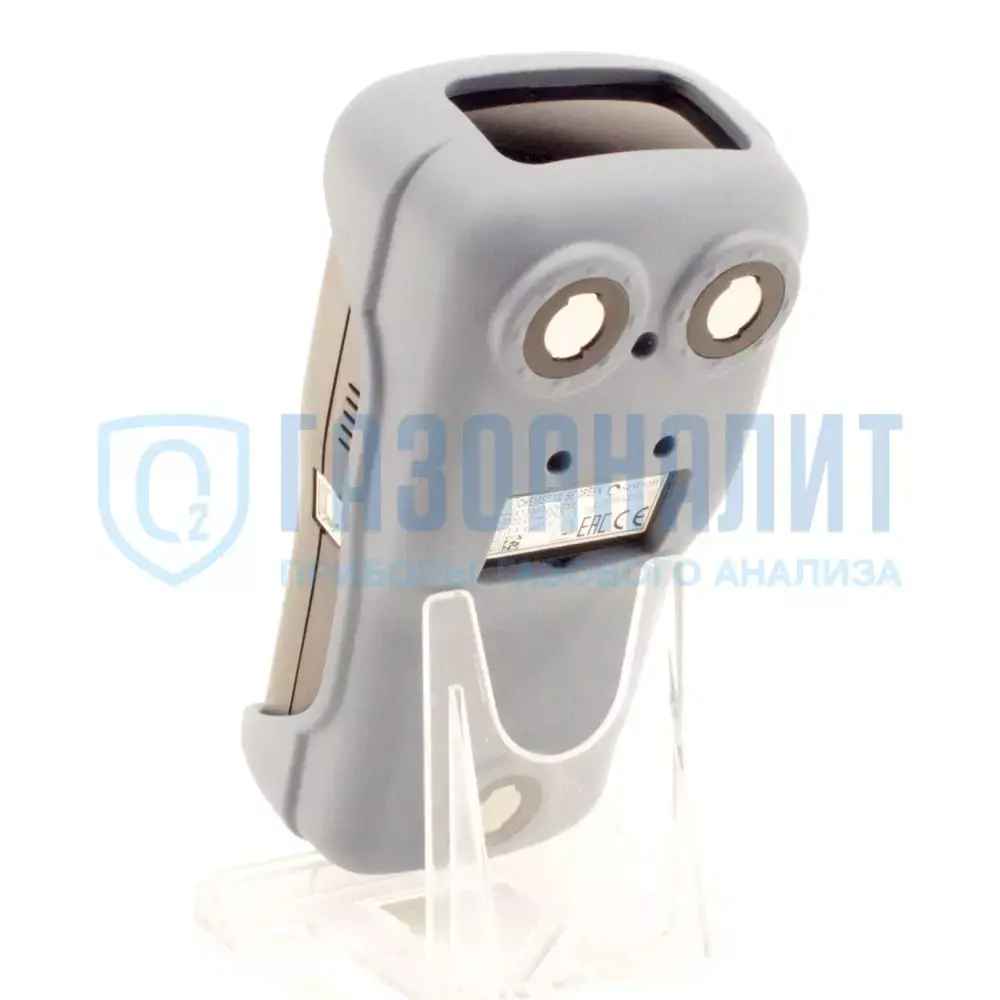

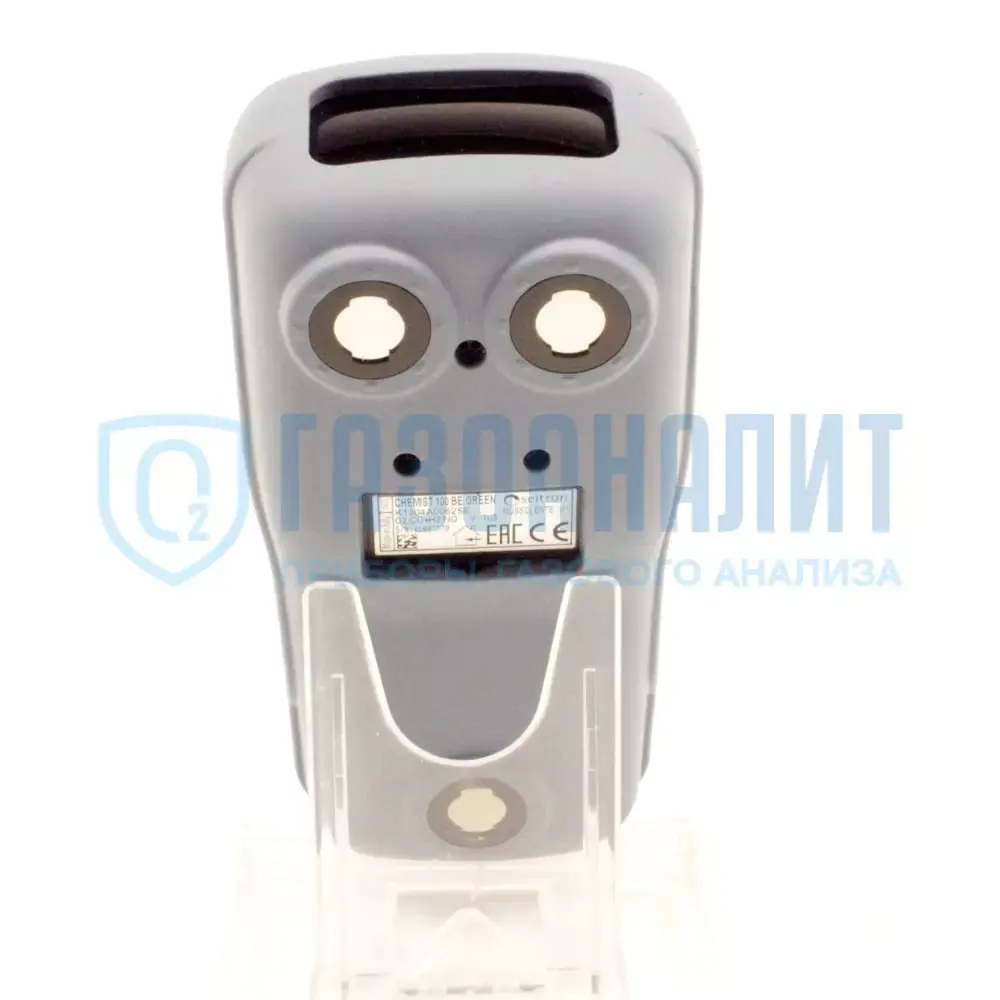

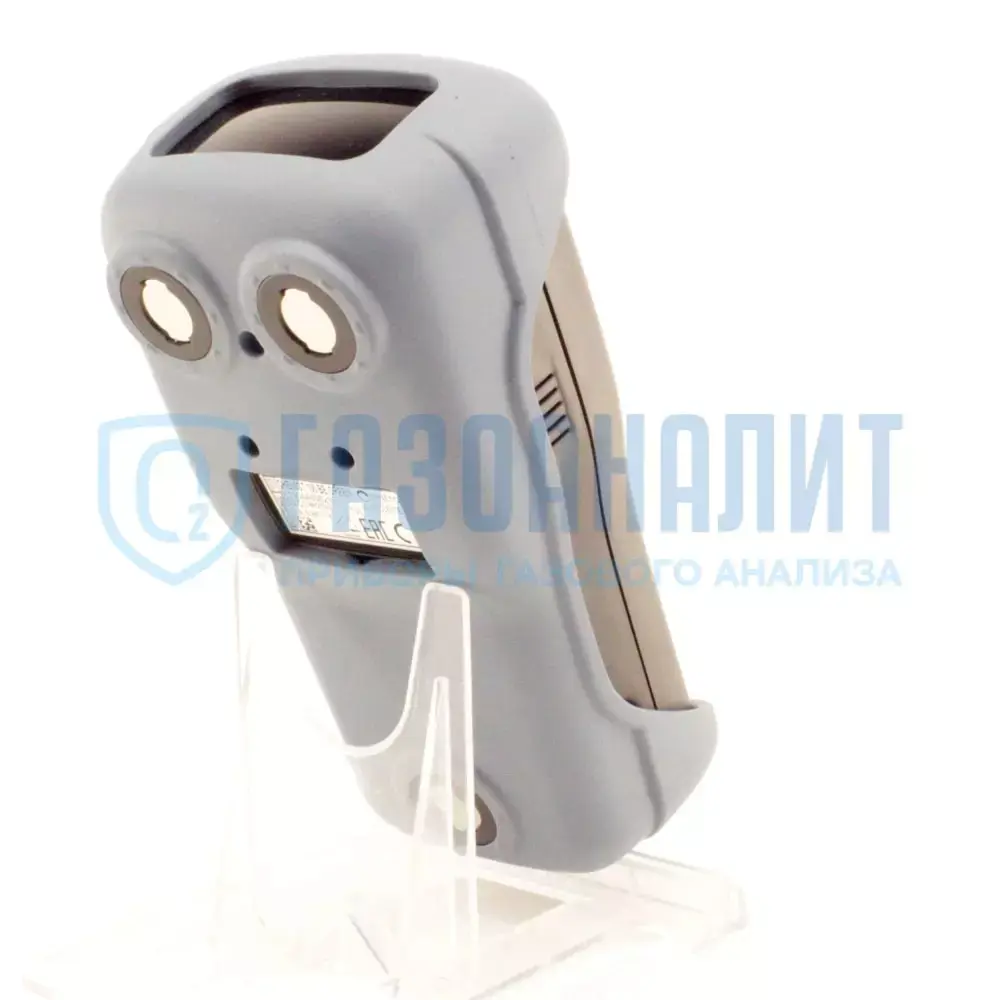

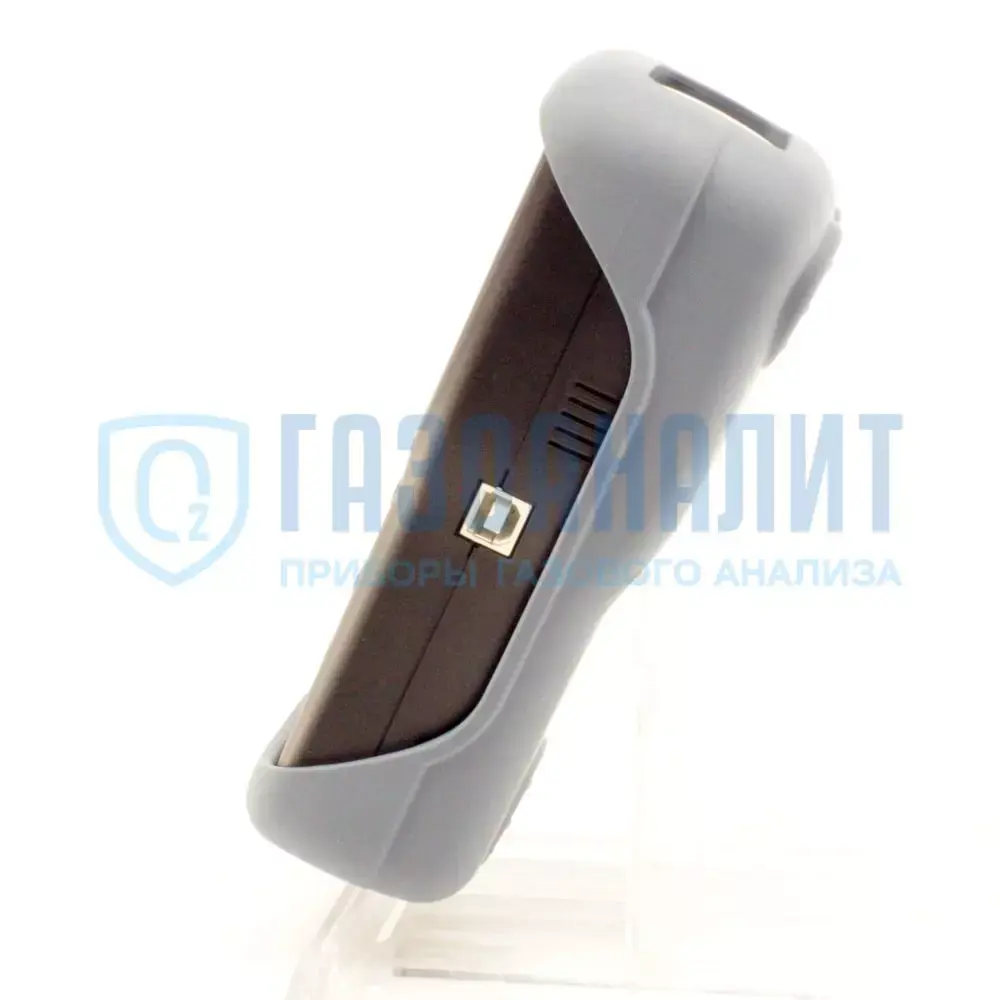

Устройство газоанализатора Chemist 100 BEE GREEN Seitron
1 - клавиатура; 2 - ЖК-дисплей; 3 - разъем USB; 4 - разъем 'Т' для подключения термопары к температурному зонду; 5 - разъем пневматический 'Р-' для подключения зонда отбора проб, так же к нему подключается второй отвод (с пневматическим отводом большего размера) для зонда измерения тяги и анализа горения; 6 - разъем пневматический 'IN' для подключения зонда с фильтрами конденсата и пыли; 7 - разъем пневматический 'Р+' для измерения давления; 8 - сброс пробы газа; 9 - магниты; 10 - этикетка газоанализатора.
Коэффициенты сгорения топлива
| Коэффициенты сгорания топлива для расчета эффективности горения | ||||
| Топлива | А1 | А2 | В | CO2t (%) |
| природный газ | 0,660 | 0,380 | 0,0100 | 11,70 |
| пропан | 0,630 | 0,420 | 0,0080 | 13,90 |
| сжиженный газ | 0,630 | 0,420 | 0,0080 | 13,90 |
| бутан | 0,630 | 0,420 | 0,0080 | 13,90 |
| дизель | 0,680 | 0,500 | 0,0070 | 15,10 |
| топлива мас | 0,680 | 0,520 | 0,0070 | 15,70 |
| пропан-в | 0,682 | 0,447 | 0,0069 | 13,76 |
| биогаз | 0,719 | 0,576 | 0,0086 | 16,81 |
| пеллет (8% RH) | 0,740 | 0,670 | 0,0071 | 19,01 |
| дерево (20% RH) | 0,761 | 0,686 | 0,0089 | 18,93 |
| опилки | 0,8020 | 0,785 | 0,0108 | 20,56 |
| уголь | 0,7620 | 0,691 | 0,0023 | 19,06 |
| CO выкл. газ | 0,775 | 1,164 | 0,0012 | 31,55 |
| олив. кос. | 0,749 | 0,689 | 0,0065 | 19,33 |
| шелуха рис. | 0,777 | 0,768 | 0,007 | 20,74 |
Данные используются при расчете эффективности и герметичности.
Детали коэффициентов горения:
CO2t - показатель CO2, полученный при стехиометрических условиях, без превышения количества кислорода, т.е. максимальное значение.
А1, А2, В - коэффициенты формулы горения Зигерта (см. европейские нормы EN50379-1).
Метрологические характеристики
| Измерение | Тип сенсора | Диапазон | Разрешение | Погрешность | Время срабатывания сигнализации, не более, с. |
| Измеряемые вещества и параметры | |||||
|
O2
(процентное содержание кислорода в отходящих газах) |
электрохимический | 0 - 21% об. | 0,1% об. | ±0,2% об. | 20 |
|
CO (с высокой чувствительность к H2 с фильтром NOx)
(концентрация оксида углерода в отходящих газах) |
электрохимический | 0 - 4000 млн-1 | 1 млн-1 |
±20 млн-1 (в диап. 0 - 400 млн-1) ±5% (в диап. 401 - 4000 млн-1) |
30 |
|
CO (с фильтром NOx)
(концентрация оксида углерода в отходящих газах) |
электрохимический | 0 - 4000 млн-1 | 1 млн-1 |
±20 млн-1 (в диап. 0 - 400 млн-1) ±5% (в диап. 401 - 4000 млн-1) |
30 |
|
NO
(концентрация оксида азота в отходящих газах) |
электрохимический | 0 - 2000 млн-1 | 1 млн-1 |
± 5 млн-1 (в диап. 0 - 100 млн-1) ±5% (в диап. 101 - 1000 млн-1)
±10% (в диап. 1001 - 2000 млн-1) |
40 |
| Температура воздуха | ТсК сенсор | -20°C до 120°C | 0,1°C | ±1°C | 30 |
| Температура отходящих газов | ТсК сенсор | -20°C до 800 °C | 0,1°C |
± 1°C (в диап. 0 - 100°C)
± 1% (в диап. 101 - 800°C) |
300 |
| Давление (тяга и дифференциал) | пьезоэлектрический | от -100 до 200 гПа | 0,01 гПа |
± 1% (в диап. от -100 до -2,01 гПа) ±0,02 гПа (в диап. от -2 до +2 гПа) ±1% (в диап. от +2,01 до 200 гПа) |
10 |
| Вычисляемые параметры | |||||
|
NOx
(концентрация NOx в отходящих газах) |
расчетное значение | - | - | - | - |
|
CO2
(процентное содержание CO2 в отходящих газах) |
расчетное значение | 0 - 99,9% об. | 0,1% об. | - | - |
|
Уровень токсичности (PI)*
(CO/CO2 соотношение) |
расчетное значение | - | 0,01% об. | - | - |
| Дифференциальная температура (ΔT) | расчетное значение | 0°C до +800°C | 0,1°C | - | - |
| Индекс воздуха (λ,n) | расчетное значение | 0 - 9,5 | 0,01 | - | - |
| Избыток воздуха (e (Exc. Air)) | расчетное значение | 0 - 850 % | 1 % | - | - |
| Потери тепла в газоходе (Qs) | расчетное значение | 0 - 100 % | 0,1% | - | - |
| КПД (ηs) | расчетное значение | 0 - 100 % | 0,1% | - | - |
| КПД (конденсац.) | расчетное значение | 0 - 120 % | 0,1% | - | - |
Примечание:
* - УТ (уровень токсичности) - является надежным показателем корректной работы котла или горелки. Одной пробы газа достаточно для определения необходимости проведения настройки работы установки.
ΔT - разница между температурой отходящих газов и температурой воздуха сгорания.
λ,n - доступ воздуха, отношение объема воздуха сгорания к требуемому объему сгорания в стехиометрических условиях.
Qs - процентное содержание тепла в дымоходе.
ηs - реальный КПД - это КПД сгорания, рассчитанный согласно предписаниям норм UNI10389Е, как отношение между условной тепловой мощностью и тепловой мощностью в печи. Среди потерь учитывается только тепло в дымоходе, потери из-за иррадиации и неполного сгорания не учитываются. КПД свидетельствует о низшей теплотворной способности горючих газов и не может превышать 100%. Реальный КПД - это значение сопоставляемое с минимальными значениями КПД, установленными в DRP412/93 при проверке эксплуатационных качеств тепловых установок.
