Серийно производимые стационарные внешние датчики Бином-Д (ИГС-98) - это серия взрывозащищённых промышленных газоаналитических приборов, разработанных для непрерывного контроля суммы углеводородов (CxHy). Выносные датчики Бином-Д контролируют воздух атмосферы рабочей зоны. Способ отбора пробы диффузионный. В приборах устанавливаются термохимические, а также и инфракрасные сенсоры.
Стационарные газоанализаторы Бином-Д состоят из выносных датчиков исполнения 009, 010, 014, 021 и могут комплектоваться контроллерами для обработки полученных сигналов А-1, А-4М, А-8М. <
Корпус исполнения 009 выполнен из пластмассы, у исполнений 010, 021 выполнен из алюминия, а у 014 - из стали. Все датчики имеют взрывозащитную оболочку 1ExibdIIСT4Gb. Класс защиты IP65. Для передачи результата измерений на обрабатывающий пульт-контроллер используется аналоговый сигнал (4-20) мА. Исполнение 009 для отображения показаний концентрации загазованности имеет на лицевой панели датчика цифровое табло.
Область применения стационарных газоаналитических систем с выносным датчиком Бином-Д:
- в производственных помещениях с возможностью утечки или выброса горючих углеводородов (CxHy).
- нефтегазодобывающие и нефтегазоперерабатывающие заводы;
- склады ГСМ;
- химические предприятия;
- металлургические предприятия;
- газовые станции и участки;
- помещения с промышленными котельными установками;
Оборудование сертифицировано имеет все необходимые разрешения. Внесен в Госреестр СИ под № 77044-19. Межповерочный интервал (периодичность поверки) составляет 1 год. Поставляется с первичной поверкой и опубликованием результатов поверкой в реестр ФГИС «Аршин».
Менеджеры компании ООО «НПП «ГазоАналит» обладают более 10 летним опыт, подбора измерительных приборов под требования промышленных предприятий. Обратитесь к нам за консультацией, и мы поможем Вам с подбором.

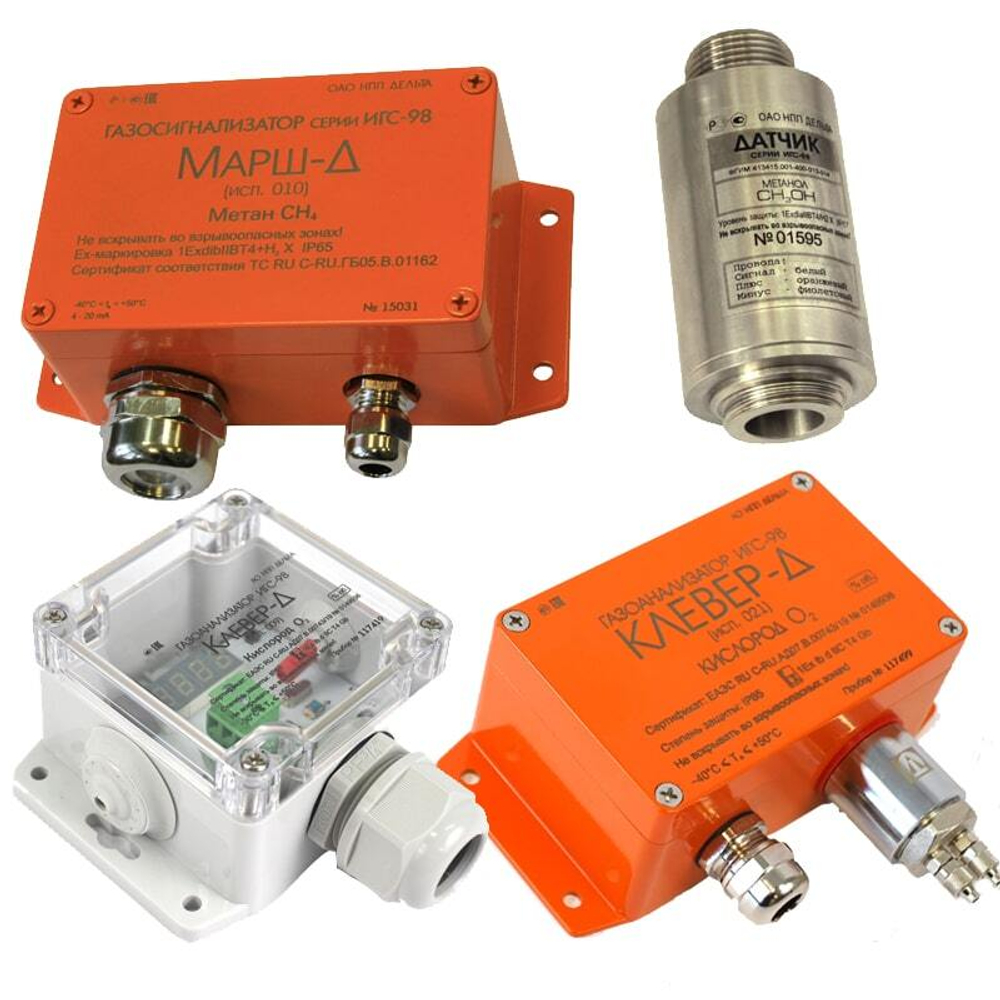

Модификации выносного датчика Бином-Д серии ИГС-98
| Наименование | Внешний вид |
|
Бином-Д в пластиковом корпусе, исполнение 009
Датчик газа выполнен в сером корпусе из поликарбоната с прозрачной крышкой. На корпусе имеются фланцы для крепления на стену.
|
|
|
Бином-Д в алюминиевом корпусе, исполнение 010
Датчик выполнен в металлическом корпусе из алюминиевого сплава. На корпусе датчика имеется: гермоввод для кабеля электропитания и выходного сигнала, фланцы с отверстиями для крепления. В корпусе датчика размещена печатная плата. Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.
|
|
|
Бином-Д в металлическом корпусе, исполнение 014
Датчик конструктивно выполнен из стального нержавеющего цилиндра и может крепится к стене при помощи специального кронштейна, или при помощи соединительной резьбы вкручиваться в коммутационные модули КМ-002 и КМ-006 (коммутационный модули не входят в комплект поставки датчиков). Для соединения с коммутационной коробкой датчик имеет соединительную резьбу 3/4 дюйма. Внутри датчика размещены чувствительный элемент и измерительная схема.
Поставляется в комплекте с кабелем МКШ длиной 1,8 м (кабель герметично впаян в цилиндр датчика).
|
|
|
Бином-Д в алюминиевом корпусе, технологическое исполнение 021
Конструктивно датчик газа выполнен в оранжевом корпусе из алюминия. На корпусе датчика имеется: гермоввод для кабеля электропитания и выходного сигнала, фланцы с отверстиями для крепления. В корпусе датчика размещена печатная плата. Под крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала. Для принудительной подачи газовой смеси на измерительном модуле есть входной и выходной фитинги.
|
|
