Серийно изготавливаемый газоанализатор предназначен для персональной безопасности людей, работающих в условиях вероятной загазованности и применяется для одновременного измерения массовых концентраций от одного до двух (два канала измерения) токсичных, горючих газов, а также объёмной доли кислорода (избыток/дефицит O2) в воздухе рабочей зоны с выдачей звукового оповещения и цифрового отображения концентрации измеряемых газов при превышении установленных порогов сигнализации.
Конструктивно газосигнализатор Бином-2В (децимальный номер ФГИМ.413415.021) выполнен в моноблочном прямоугольном пластмассовом корпусе во взрывозащищённом исполнении (маркировка взрывозащиты: 1Ex ib IIB+H2 T4 Gb X) и представляет собой персональный портативный двухкомпонентный (до 2 газов одновременно) газоанализатор с диффузионным пробоотбором с автономным питанием от аккумулятора.
Газоанализатор входит в серию газосигнализаторов серии ИГС-98.
Описание конструкции газосигнализатора:

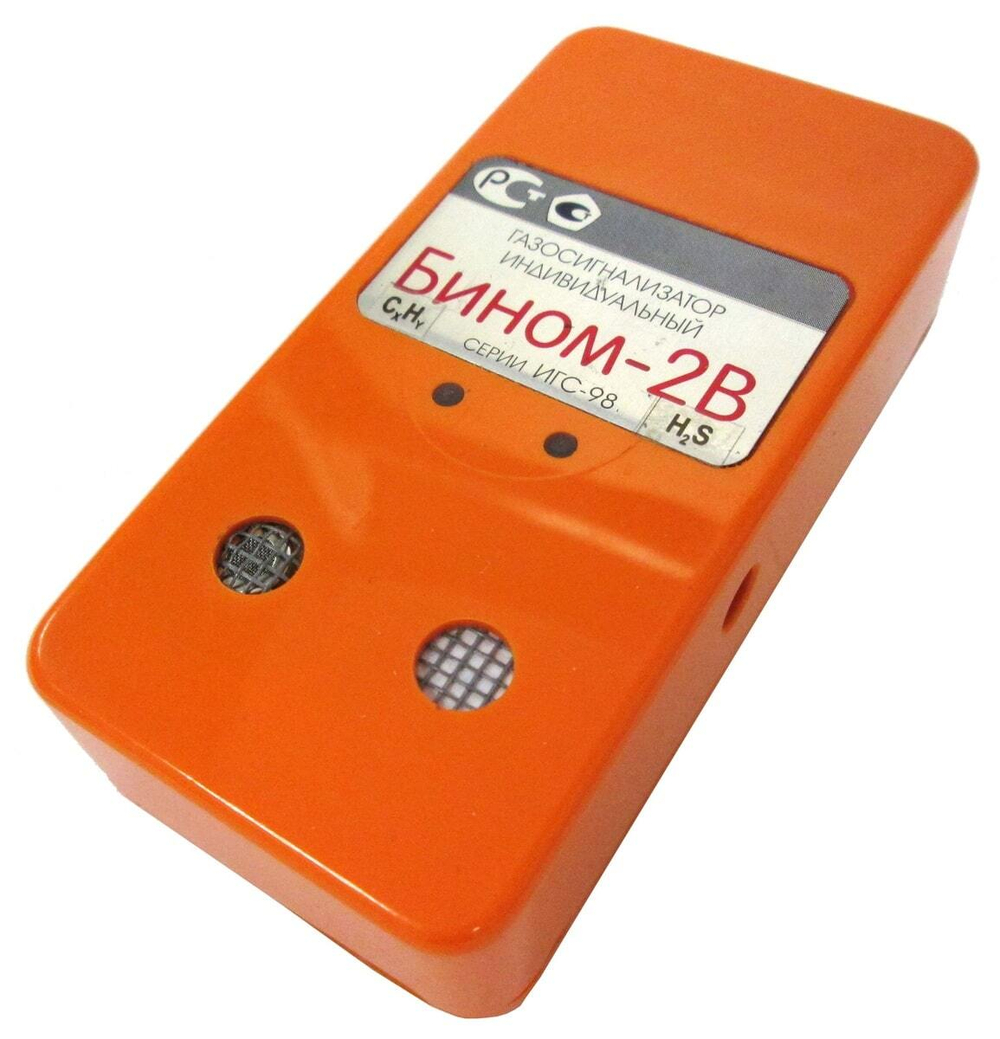

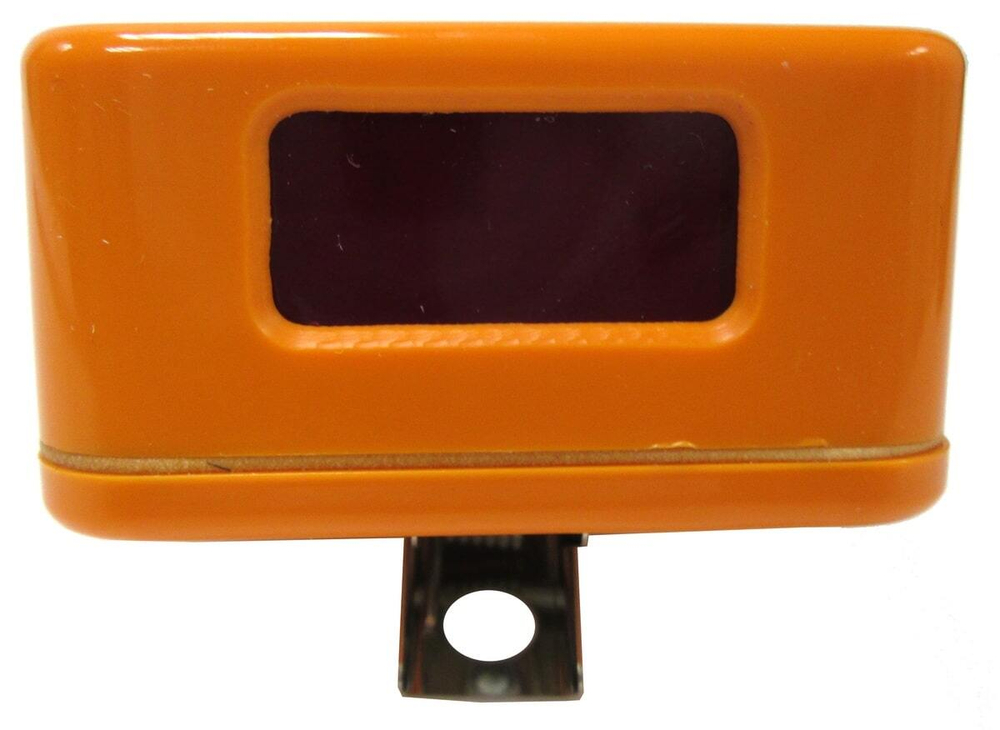

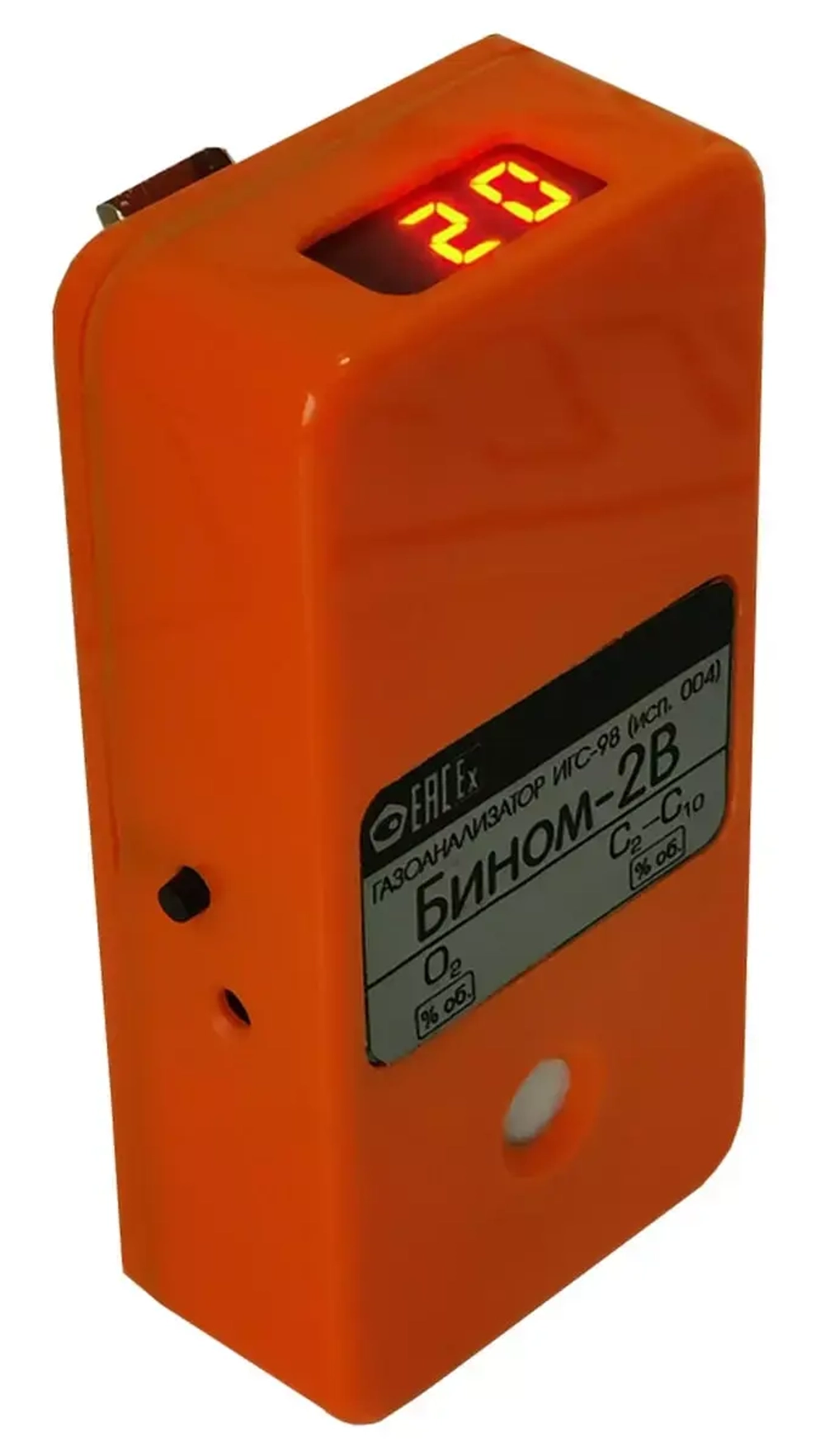

На левой боковой стенке прибора размещены выходное отверстие излучателя звука и кнопка включения/выключения газоанализатора. На правой боковой стенке размещён разъём для зарядки АКБ. На верхней стенке находится цифровой дисплей. На задней крышке расположена клипса для крепления прибора к одежде. На лицевой стенке расположено отверстие для доступа газовоздушной смеси к чувствительному сенсору (ячейке).
Аналогами данного газоанализатора являются: ОКА-92МТ (персональный), СИГНАЛ-4, Лидер 04, МУЛЬТИГАЗСЕНС-М2, СЕАН-П, Сенсон-В.
Газоанализатор Бином-2В (исп. 004) серии ИГС-98 соответствует требованиям технических условий ТУ26.51.53-002-07518800-2018.
Газоанализаторы допущены к применению в Российской Федерации и имеют сертификат об утверждении типа средств измерений, выданный Госстандартом России, внесены в Государственный реестр средств измерений России и поставляется Покупателю с обязательной свежей первичной поверкой. Межповерочный интервал – 1 год.
Г/с Бином-2В изготавливается под каждого Заказчика в зависимости от необходимых измеряемых газов.
На газоанализатор имеются разрешительные документы:
- свидетельство об утверждении типа средств измерений;
- сертификат соответствия требованиям Технического регламента Таможенного союза “О безопасности оборудования для работы во взрывоопасных средах” (ТР ТС 012/2011);
- уведомление о деятельности, зарегистрированное в Реестре уведомлений по производству эталонов единиц величин, стандартных образцов и средств измерений «Федерального агентства по техническому регулированию и метрологии».
Области применения:
- персональный анализ воздуха рабочей зоны;
- энергетическая промышленность;
- металлургическая промышленность;
- нефтегазовая промышленность;
- ЖКХ;
- службы водоканалов;
- газоперерабатывающие предприятия;
- нефтеперерабатывающие заводы (НПЗ);
- другие отрасли промышленности, где необходимо измерять токсичные и взрывоопасные газы, а также уровень кислорода.
Диапазоны измерений и измеряемые газы (любое сочетание газов из таблицы – от 1 до 2 газов)
|
Определяемый компонент |
Диапазон измерения |
Участок диапазона измерений |
Пределы допускаемой основной погрешности, % |
Время установления показаний T0,9, с, не более |
Группа газов |
|
|
приведённой |
относительной |
|||||
|
диоксид азота (NO2) |
0,01 - 10, мг/м3 |
0,01 - 1, мг/м3 |
25 |
60 |
2 |
|
|
1 - 10, мг/м3 |
25 |
|||||
|
0,1 - 32, мг/м3 |
0,1 - 2, мг/м3 |
15 |
50 |
1 |
||
|
2 - 32, мг/м3 |
15 |
|||||
|
1 - 320, мг/м3 |
1 - 10, мг/м3 |
15 |
40 |
2 |
||
|
10 - 320, мг/м3 |
15 |
|||||
|
оксид азота (NO) |
0,01 - 5, мг/м3 |
0,01 - 1, мг/м3 |
25 |
45 |
3 |
|
|
1 - 5, мг/м3 |
25 |
|||||
|
0,1 - 32, мг/м3 |
0,1 - 5, мг/м3 |
15 |
2 |
|||
|
5 - 32, мг/м3 |
15 |
|||||
|
1 - 4000, мг/м3 |
1 - 50, мг/м3 |
15 |
75 |
3 |
||
|
50 - 4000, мг/м3 |
15 |
|||||
|
аммиак (NH3) |
0,01 - 10, мг/м3 |
0,01 - 1, мг/м3 |
25 |
40 |
2 |
|
|
1 - 10, мг/м3 |
25 |
|||||
|
0,1 - 200, мг/м3 |
0,1 - 10, мг/м3 |
15 |
1 |
|||
|
10 - 200, мг/м3 |
15 |
|||||
|
1 - 1600, мг/м3 |
1 - 100, мг/м3 |
15 |
60 |
2 |
||
|
100 - 1600, мг/м3 |
15 |
|||||
|
пары углеводородов (CH (C2 - C10)) |
50 - 3200, мг/м3 |
50 - 900, мг/м3 |
35 |
60 |
2 |
|
|
900 - 3200, мг/м3 |
35 |
|||||
|
0,01 - 2 об. доля, % |
0,01 - 0,2 об. доля, % |
15 |
45 |
1 (т/к); 3 (опт) |
||
|
0,2 - 2 об. доля, % |
15 |
|||||
|
этанол (C2H5OH) |
0,1 - 32, мг/м3 |
0,1 - 5, мг/м3 |
25 |
180 |
3 |
|
|
5 - 32, мг/м3 |
25 |
|||||
|
10 - 8000, мг/м3 |
10 - 1000, мг/м3 |
15 |
45 |
2 |
||
|
1000 - 8000, мг/м3 |
15 |
|||||
|
0,01 - 1,6 об. доля, % |
0,01 - 0,2, мг/м3 |
15 |
2 |
|||
|
0,2 - 1,6, мг/м3 |
15 |
|||||
|
водород (H2) |
0,01 - 4 об. доля, % |
0,01 - 0,4 об. доля, % |
15 |
60 |
2(эх, т/к); 3(ткм) |
|
|
0,4 - 4 об. доля, % |
15 |
|||||
|
гелий (He) |
1 - 100 об. доля, % |
1 - 10 об. доля, % |
25 |
20 |
3 |
|
|
10 - 100 об. доля, % |
25 |
|||||
|
углекислый газ (диоксид углерода) (СО2) |
10 - 2000, мг/м3 |
10 - 200, мг/м3 |
25 |
45 |
3 |
|
|
200 - 2000, мг/м3 |
25 |
|||||
|
0,01 - 5 об. доля, % |
0,01 - 0,5 об. доля, % |
15 |
3 |
|||
|
0,5 - 5 об. доля, % |
15 |
|||||
|
0,1 - 100 об. доля, % |
0,1 - 5 об. доля, % |
15 |
3 |
|||
|
5 - 100 об. доля, % |
15 |
|||||
|
кислород (O2) |
0,01 - 1,6 об. доля, % |
0,01 - 1 об. доля, % |
15 |
35 |
2 |
|
|
1 - 1,6 об. доля, % |
15 |
|||||
|
0,1 -32 об. доля, % |
0,1 - 20 об. доля, % |
2,5 |
15 |
1 |
||
|
20 - 32 об. доля, % |
2,5 |
|||||
|
1 - 100 об. доля, % |
1 - 30 об. доля, % |
5 |
45 |
3 |
||
|
30 - 100 об. доля, % |
5 |
|||||
|
угарный газ (оксид углерода) (CO) |
0,01 - 32, мг/м3 |
0,01 - 10, мг/м3 |
15 |
60 |
2 |
|
|
10 - 32, мг/м3 |
15 |
|||||
|
0,1 - 320, мг/м3 |
0,1 - 20, мг/м3 |
15 |
1 |
|||
|
20 - 320, мг/м3 |
15 |
|||||
|
1 - 3200, мг/м3 |
1 - 200, мг/м3 |
15 |
2 |
|||
|
200 - 3200, мг/м3 |
15 |
|||||
|
метанол (СН3ОН) |
0,1 - 32, мг/м3 |
0,1 - 5, мг/м3 |
25 |
180 |
3 |
|
|
5 - 32, мг/м3 |
25 |
|||||
|
10 - 8000, мг/м3 |
10 - 1000, мг/м3 |
15 |
45 |
2 |
||
|
1000 - 8000, мг/м3 |
15 |
|||||
|
0,01 - 1,6 об. доля, % |
0,01 - 0,2 об. доля, % |
15 |
2 |
|||
|
0,2 - 1,6 об. доля, % |
15 |
|||||
|
метан (природный газ) (CH4) |
0,01 - 1 об. доля, % |
0,01 - 0,2 об. доля, % |
15 |
30 |
2 |
|
|
0,2 - 1 об. доля, % |
15 |
|||||
|
0,01 - 3,2 об. доля, % |
0,01 - 0,5 об. доля, % |
15 |
1 |
|||
|
0,5 - 3,2 об. доля, % |
15 |
|||||
|
0,01 - 5 об. доля, % |
0,01 - 0,5 об. доля, % |
10 |
45 |
3 |
||
|
0,5 - 5 об. доля, % |
10 |
|||||
|
1 - 100 об. доля, % |
1 - 5 об. доля, % |
10 |
3 |
|||
|
5 - 100 об. доля, % |
10 |
|||||
|
пропан (сжиженный газ) (C3H8) |
0,01 - 2 об. доля, % |
0,01 - 0,2 об. доля, % |
15 |
45 |
2 (т/к); 3 (опт) |
|
|
0,2 - 2 об. доля, % |
15 |
|||||
|
0,1 - 100 об. доля, % |
0,1 - 2 об. доля, % |
15 |
3 |
|||
|
2 - 100 об. доля, % |
15 |
|||||
|
диоксид серы (SO2) |
0,01 - 4, мг/м3 |
0,01 -1, мг/м3 |
25 |
60 |
2 |
|
|
1 - 4, мг/м3 |
25 |
|||||
|
0,1 - 32, мг/м3 |
0,1 - 10, мг/м3 |
15 |
1 |
|||
|
10 - 32, мг/м3 |
15 |
|||||
|
1 - 320, мг/м3 |
1 - 20, мг/м3 |
15 |
2 |
|||
|
20 - 320, мг/м3 |
15 |
|||||
|
сероводород (H2S) |
0,01 - 4, мг/м3 |
0,01 - 1, мг/м3 |
25 |
60 |
2 |
|
|
1 - 4, мг/м3 |
25 |
|||||
|
0,1 - 32, мг/м3 |
0,1 - 3, мг/м3 |
15 |
1 |
|||
|
3 -32, мг/м3 |
15 |
|||||
|
1 - 200, мг/м3 |
1 - 20, мг/м3 |
15 |
2 |
|||
|
20 - 200, мг/м3 |
15 |
|||||
|
формальдегид (H2CO) |
0,1 - 10, мг/м3 |
0,1 - 0,5, мг/м3 |
25 |
180 |
2 |
|
|
0,5 - 10, мг/м3 |
25 |
|||||
|
хлороводород (соляная кислота) (HCl) |
0,1 - 32, мг/м3 |
0,1 - 5, мг/м3 |
15 |
60 |
2 |
|
|
5 - 32, мг/м3 |
15 |
|||||
|
1 - 320, мг/м3 |
1 - 15, мг/м3 |
15 |
3 |
|||
|
15 - 320, мг/м3 |
15 |
|||||
|
хлор (Cl2) |
0,01 - 4, мг/м3 |
0,01 - 0,4, мг/м3 |
25 |
90 |
3 |
|
|
0,4 - 4, мг/м3 |
25 |
|||||
|
0,1 - 32, мг/м3 |
0,1 - 1, мг/м3 |
15 |
120 |
2 |
||
|
1 - 32, мг/м3 |
15 |
|||||
|
Любые газы |
любое сочетание из списка газов |
|||||
