Газоанализатор конструктивно выполнен на основе блочно-модульной базы с использованием современной электронной базы с возможностью взаимозамены модулей.

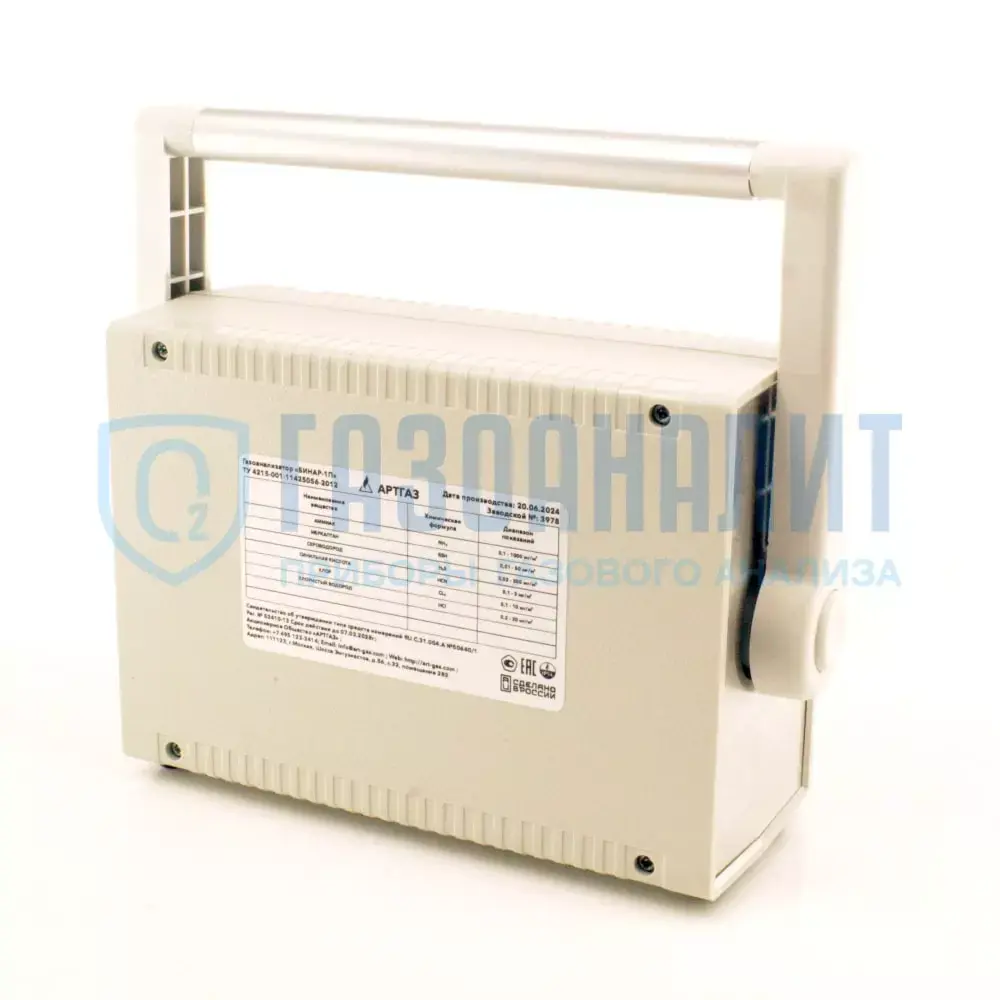

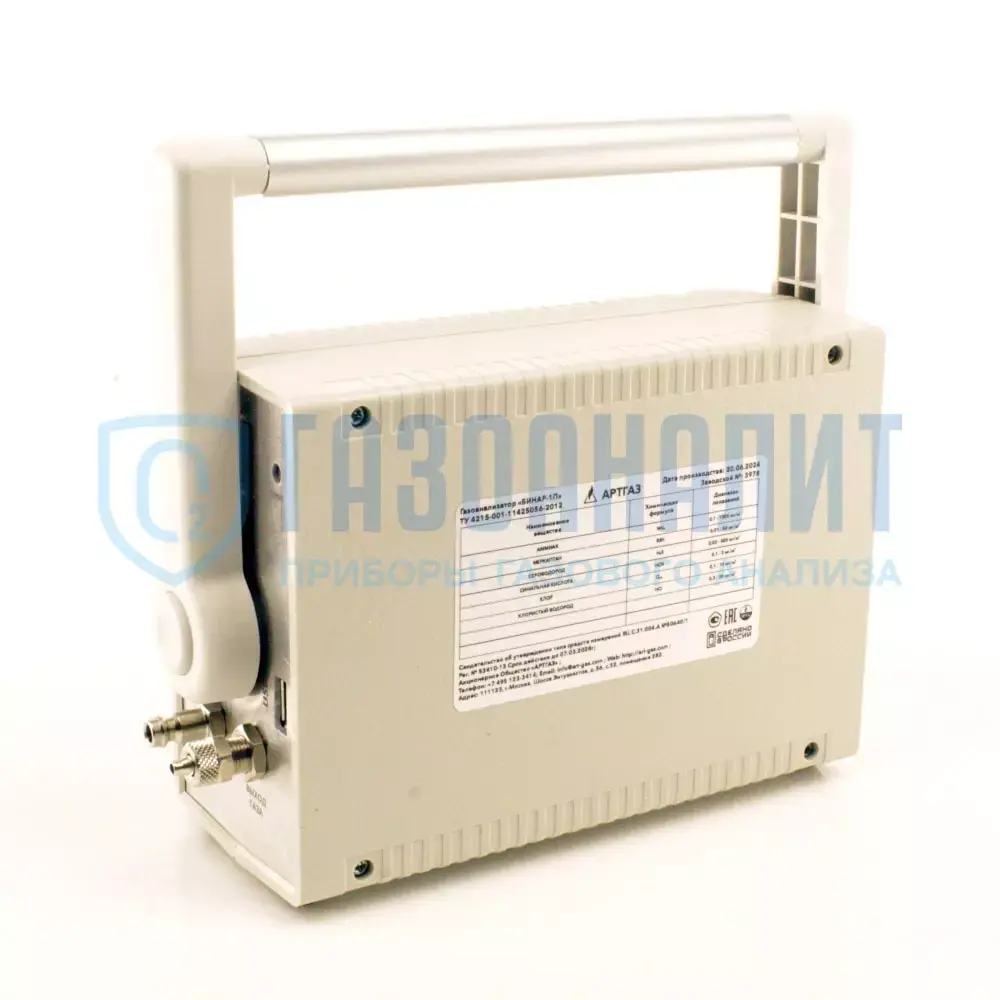

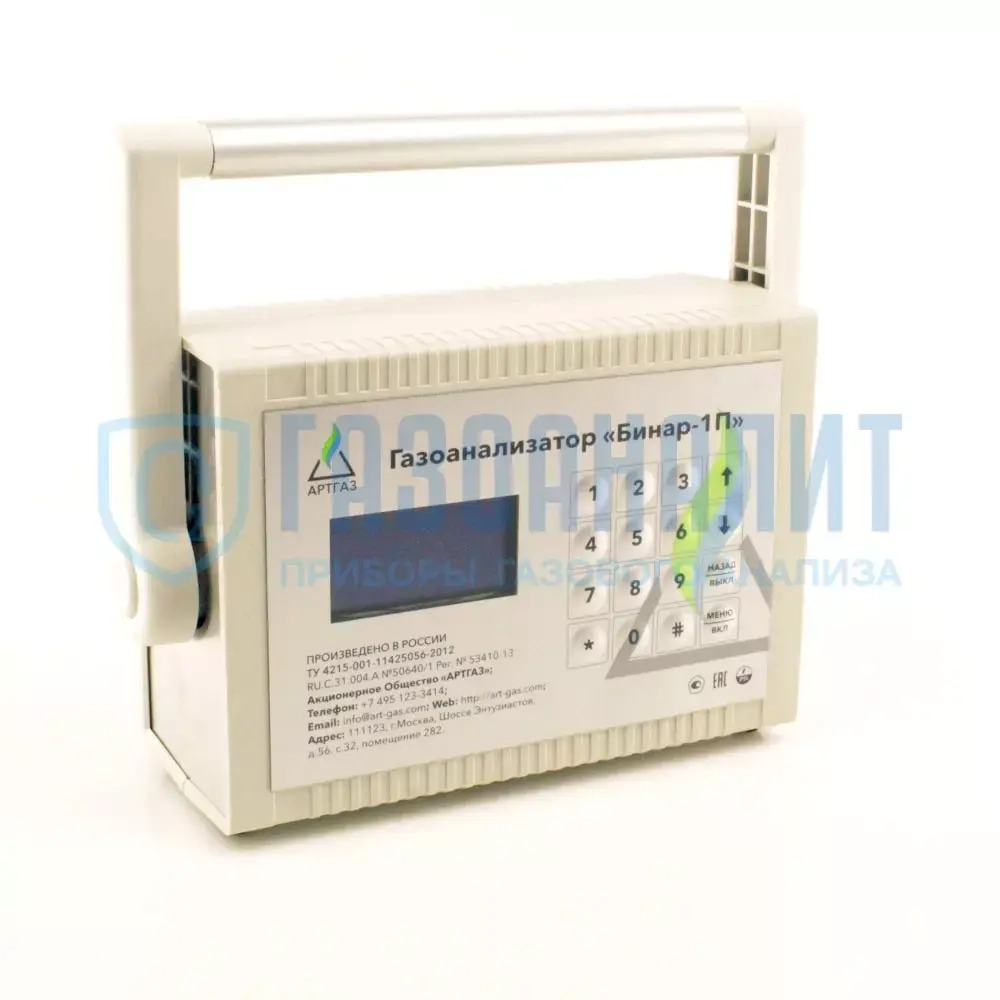

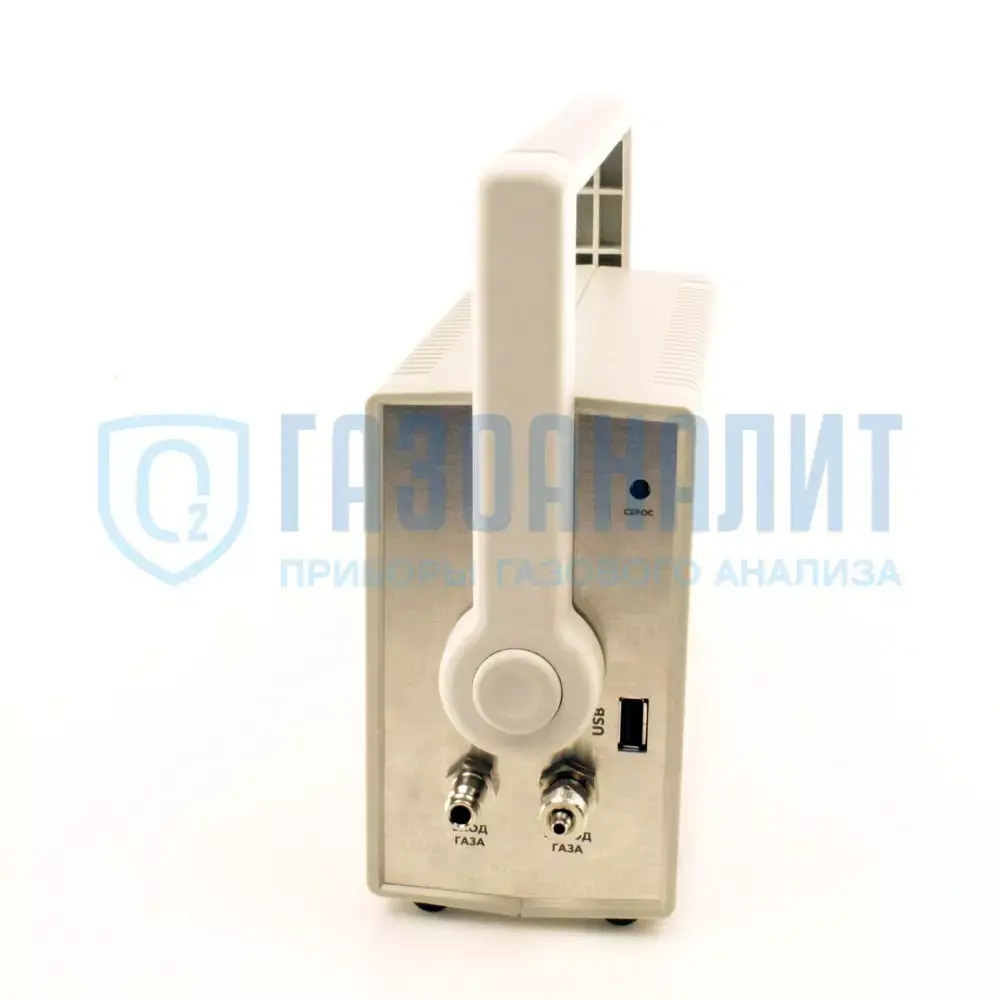

БИНАР-1П (серия БИНАР-ХХХ) является многофункциональным восстанавливаемым изделием и представляет собой портативный многокомпонентный (измерение от 1 до 8 веществ) газоанализатор общепромышленного исполнения с блоком обработки и отображения данных, который позволяет записывать результаты измерений во встроенную память, с принудительным пробоотбором (встроенным насосом).
БИНАР-1ПВ газоанализатор во взрывозащищённом исполнении – СНЯТ с производства и более не производится.
В газоанализаторе используются следующие типы газочувствительных сенсоров:
- электрохимические;
- оптические;
- полупроводниковые;
- хемилюминесцентные;
- термокаталитические;
- комбинированные.
Газоанализатор БИНАР-1П удовлетворяет требованиям ГОСТ 27540-87 (р.3), ГОСТ 12.2.007.0-75, внесён в государственный реестр средств измерений России и поставляется Заказчикам с обязательной первичной поверкой. Межповерочный интервал - 1 год.
Области применения:
- химические производства;- топливно-энергетический комплекс;
- технологические процессы на объектах;
- службы и подразделения МЧС;
- экологические службы;
- службы ЖКХ;
- аварийные и спасательных бригады на опасных химических объектах, топливно-энергетических предприятиях и остальных.
Преимущества и особенности:

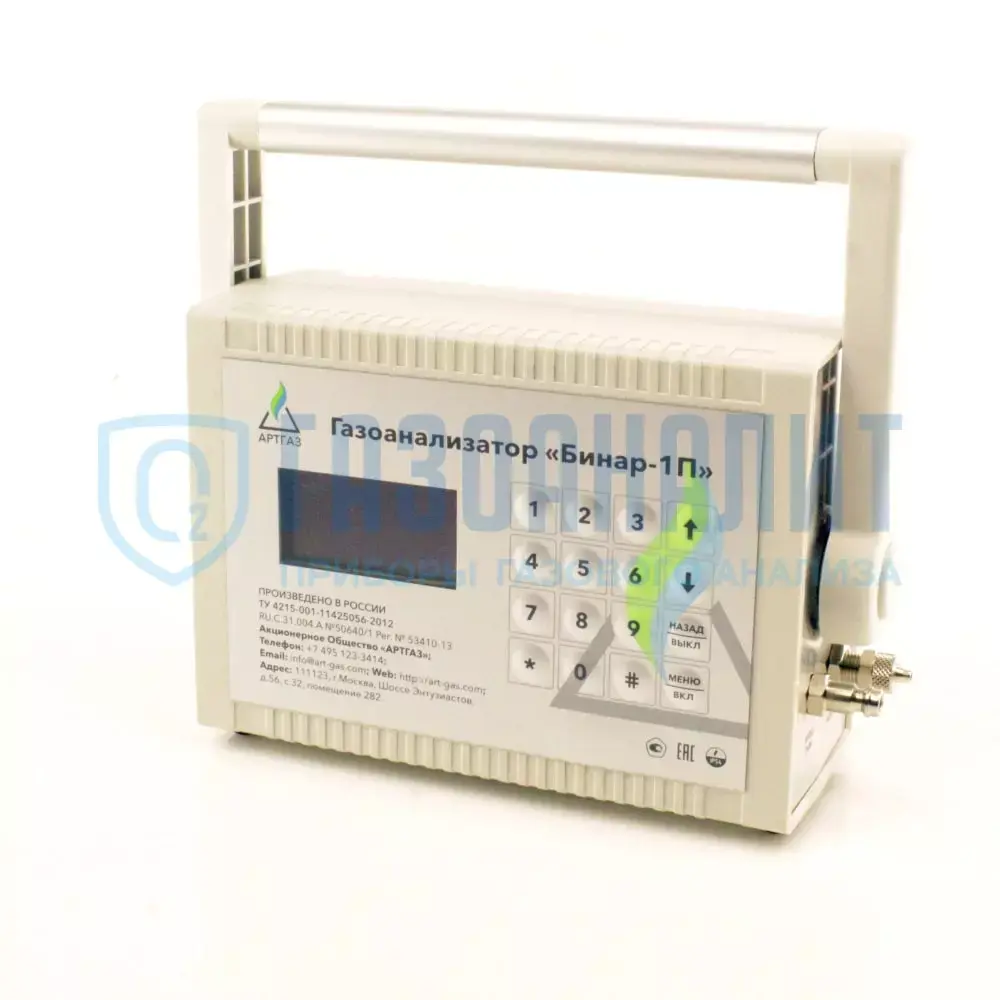

- наличие в газоанализаторе тонкой мембранной клавиатуры для работы с данными;- возможность холодоустойчивого исполнения сумки (термоподогрев);

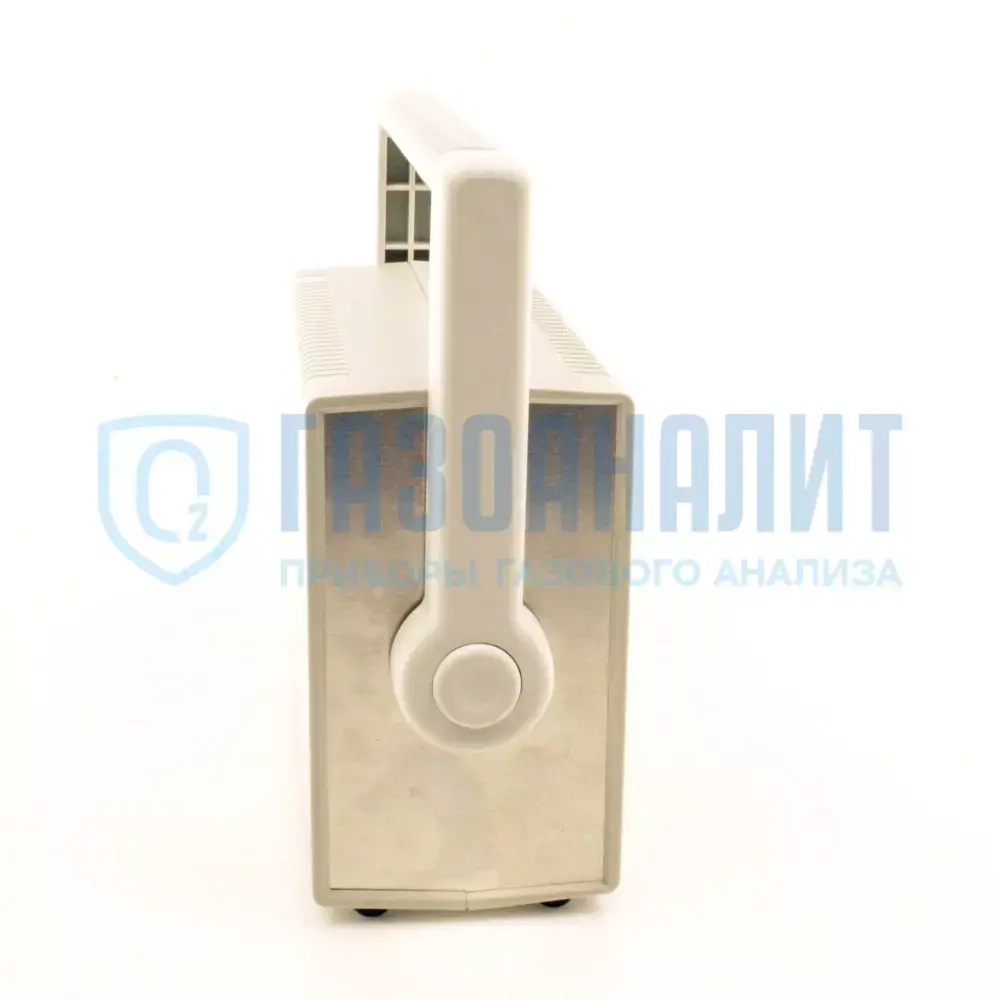

- наличие удобной ручки для переноски;
- звуковой сигнал при включении газоанализатора;
- одновременная выдача на жидкокристаллическом экране массовых концентраций газов каждого канала измерения;

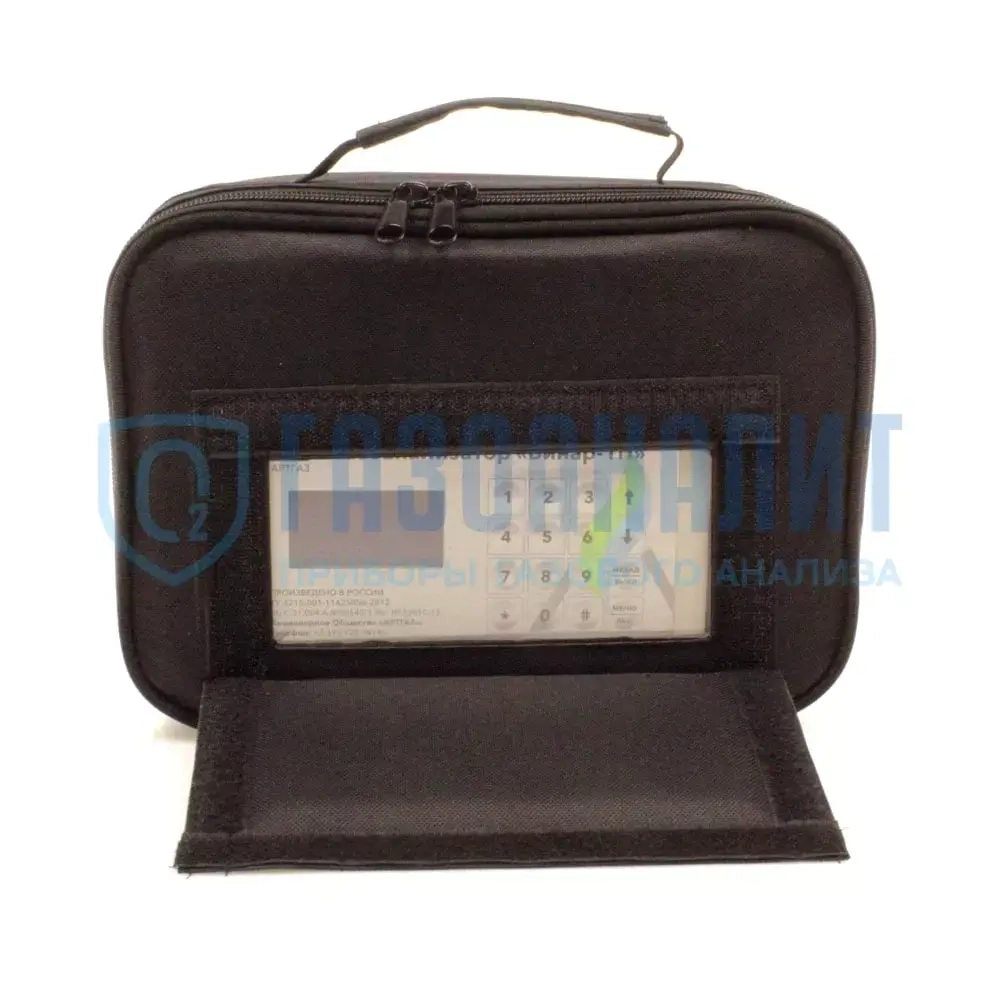

- комплектация пробоотборным зондом для взятия пробы из труднодоступных мест и сумкой (чехлом);
- одновременное измерение от одного до восьми веществ в 1ом приборе;
- время работы газоанализатор до 8 часов;
- средний полный срок службы – 10 лет.
Измеряемые газы и диапазоны измерений
|
Наименование вещества |
Химическая формула |
Диапазон измерения |
|
|
массовая концентрация, мг/м3 |
объёмная доля, % |
||
|
Аммиак |
NH3 |
от 1 до 10 (минимальный) от 0,1 до 1000 (максимальный) |
|
|
Водород |
H2 |
от 0,1 до 4,0 |
|
|
Гексафторид серы (элегаз) |
SF6 |
от 100 до 10000 |
|
|
Диоксид азота |
NO2 |
от 1 до 10 (минимальный) от 0,1 до 200 (максимальный) |
|
|
Диоксид серы |
SO2 |
от 0,25 до 20 (минимальный) от 0,25 до 500 (максимальный) |
|
|
Кислород |
O2 |
от 1 до 100 |
|
|
Меркаптан |
RSH |
от 0,01 до 50 |
|
|
Озон |
O3 |
от 0,02 до 0,5 |
|
|
Оксид азота |
NO |
от 0,2 до 20 (минимальный) от 0,2 до 1000 (максимальный) |
|
|
Оксид этилена |
C2H4O |
от 0,1 до 200 |
|
|
Сероводород |
H2S |
от 0,02 до 20 (минимальный) от 0,02 до 500 (максимальный) |
|
|
Синильная кислота |
HCN |
от 0,1 до 3,0 |
|
|
Оксид углерода |
CO |
от 0,1 до 200 (минимальный) от 0,1 до 2000 (максимальный) |
|
|
Диоксид углерода |
CO2 |
от 0,1 до 5,0 (минимальный) от 0,1 до 100 (максимальный) |
|
|
Формальдегид |
H2CO |
от 0,1 до 2,0 |
|
|
Фтороводород |
HF |
от 0,1 до 5,0 |
|
|
Хладон |
CHClF2 |
от 100 до 350 |
|
|
Хлор |
Cl2 |
от 0,1 до 10 |
|
|
Хлористый водород |
HCl |
от 0,2 до 20 |
|
|
Этанол |
C2H5OH |
от 40 до 2000 |
|
|
Горючие газы: |
|||
|
Общее содержание горючих газов (по CH4 или C6H14) |
от 0.1 до 50% НКПР |
||
|
Бензол |
C6H6 |
от 0,1 до 100 |
|
|
Бутан |
C4H10 |
от 0,1 до 0,7 |
|
|
Гексан |
C6H14 |
от 0,001 до 0,5 |
|
|
Метан |
CH4 |
от 0,004 до 2,2 |
|
|
Пропан |
C3H8 |
от 0,1 до 0,85 |
|
|
Этилен |
C2H4 |
от 0,1 до 1,15 |
|
Значение НКПР для определяемых компонентов по ГОСТ Р 51330.19-99.
Пределы допускаемой основной и дополнительной погрешности
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной и дополнительной погрешности кислорода: |
|
|
в диапазоне от 1 до 30 об. доля, % |
±0,2 |
|
в диапазоне от 1 до 100 об. доля, % |
±0,5 |
|
Пределы допускаемых значений основной относительной погрешности измерений, остальные газы, % |
±20 |
|
Пределы допускаемой дополнительной погрешности от измерения температуры окружающей среды в долях основной погрешности на каждые 10°C, не более |
0,2 |
|
Пределы допускаемой дополнительной погрешности от изменения влажности окружающей среды в долях основной погрешности на каждые 10%, не более |
0,2 |
