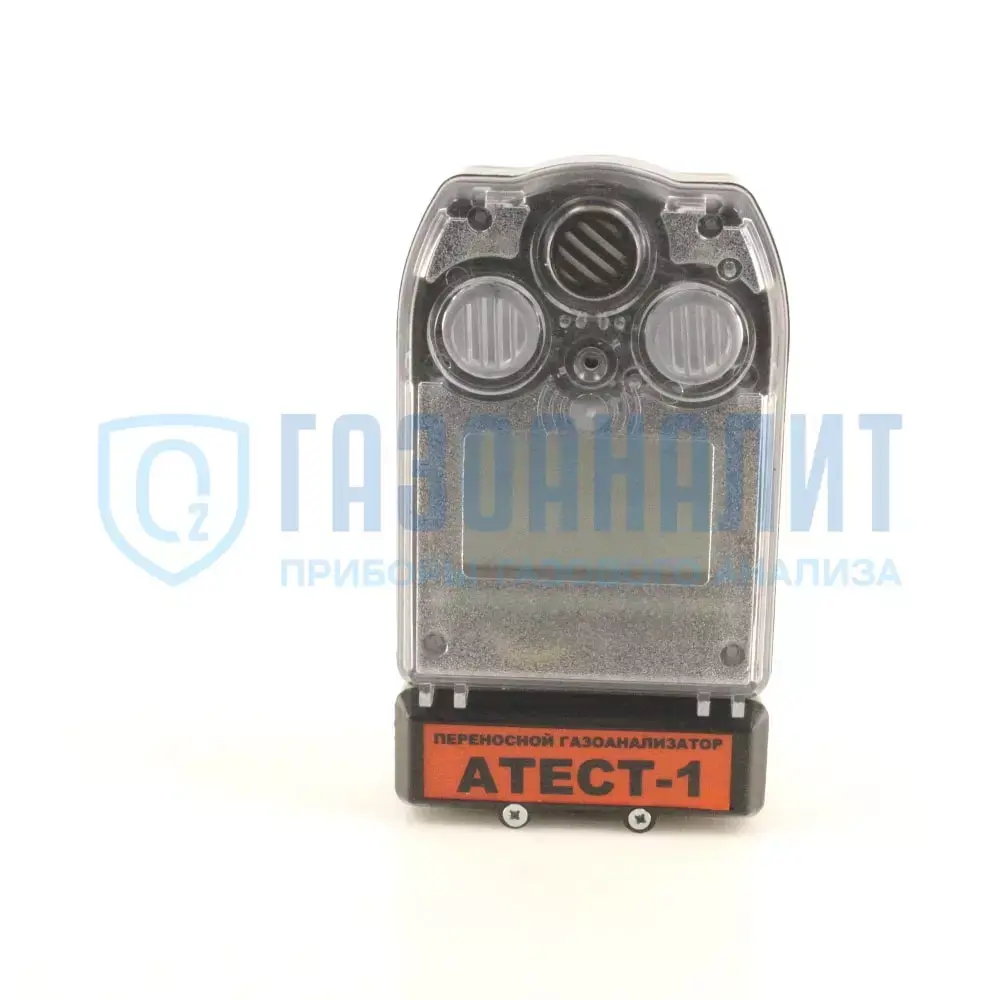

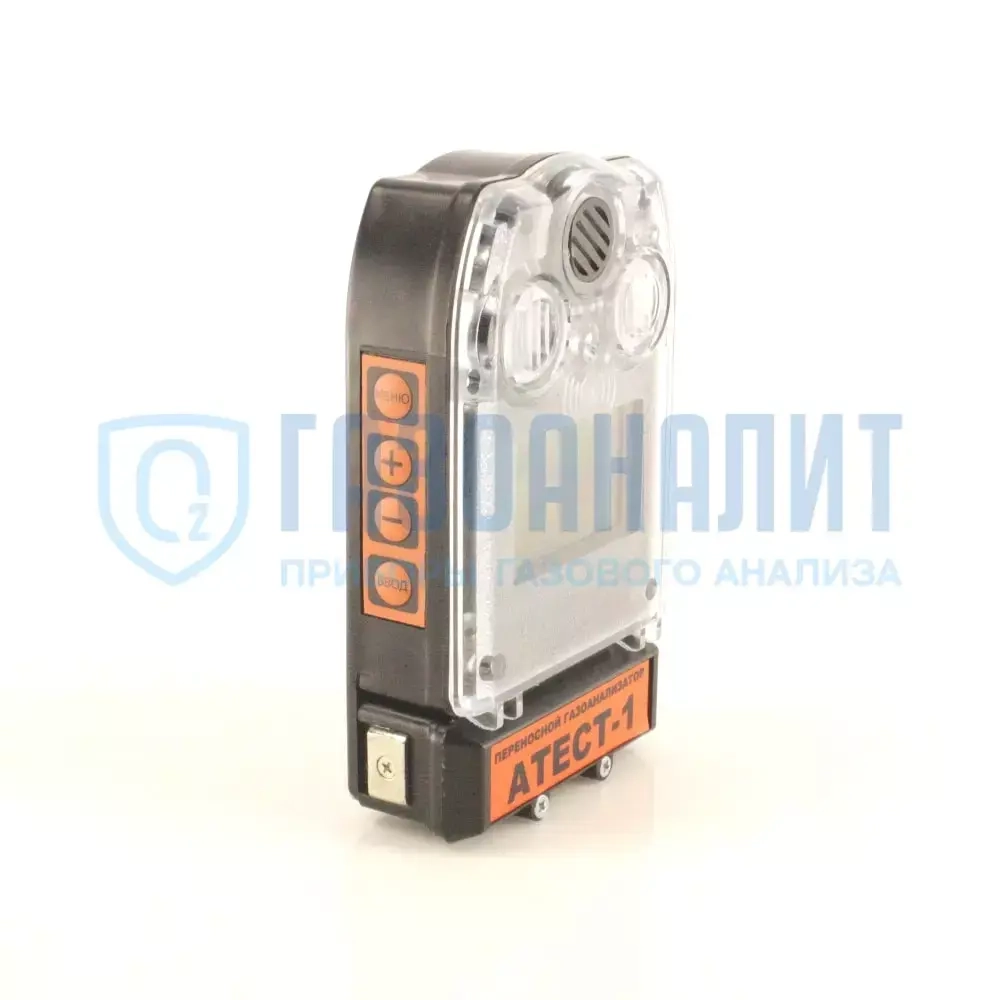

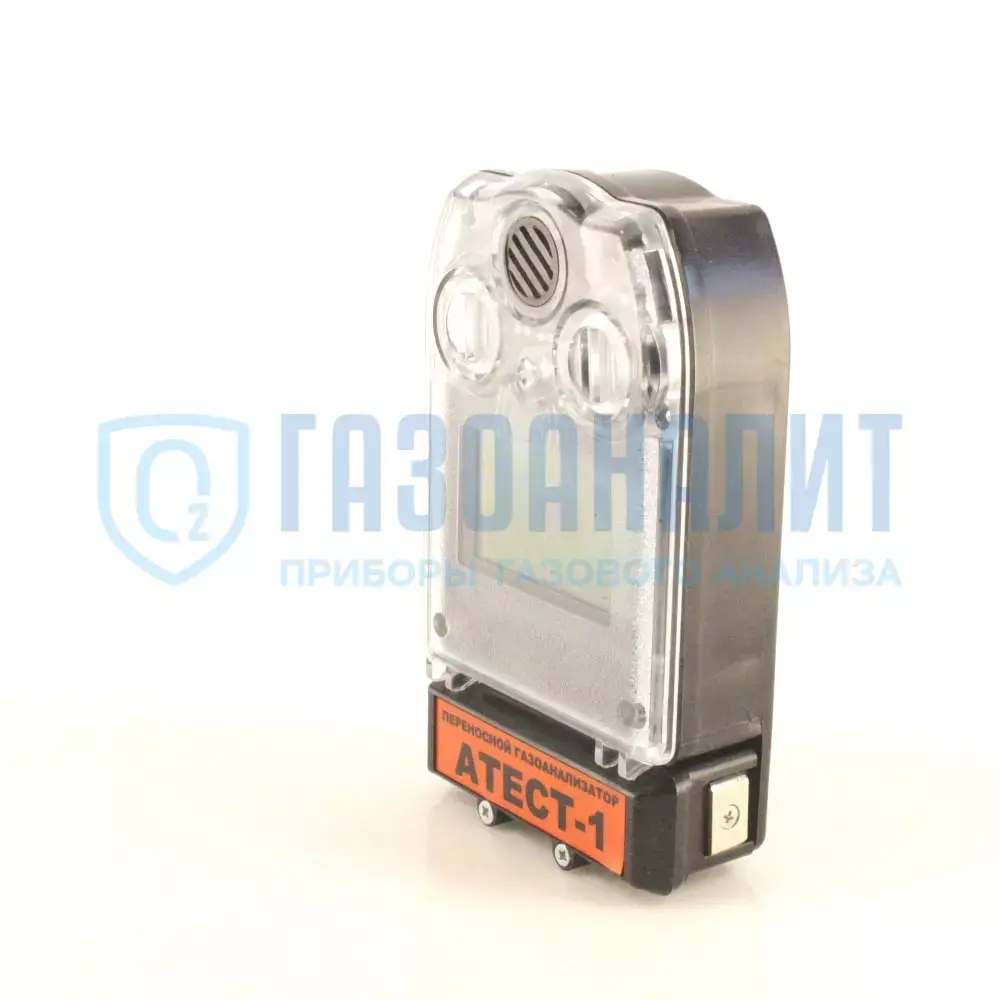

Используется для измерения содержания природного газа - метана (CH4), оксида углерода (CO), кислорода (O2) и углекислого газа (CO2), сопровождая измерения светозвуковым оповещением о превышении выставленных пороговых значений.
Данный газоанализатор относится к рудничным особовзрывозащищённым приборам и представляют собой персональный прибор диффузионного типа.
Взрывозащита изделия - РО ExiasI Ма X.
Исполнение АТЕСТ-1.Д.1 (для измерения CH4, CO2) может выступать в качестве замены шахтных интерферометров ШИ-11 и ШИ-12.
Газы CH4, CO, O2 и CO2 в газоанализаторе определяются прямыми измерениями, что гарантирует достоверные и точные показания. Исключением будет модификация АТЕСТ-1.С.2, в котором контроль диоксида углерода (CO2) будет основан на расчётном методе.
Прибор имеет высокую защиту от механических повреждений, от пыли и влаги - IP54.
Газоанализатор внесён в Госреестр средств измерений РФ, является средством измерения и отгружается Заказчикам с обязательной первичной заводской поверкой.
АТЕСТ-2 газоанализатор шахтный - улучшенная модель, более компактная, имеющая цветной ЖК экран.
Основные функции и особенности:
- установка и отображение текущей даты и времени;
- отображение на ЖК экране со встроенной подсветкой концентраций измеряемых газов в режиме реального времени;

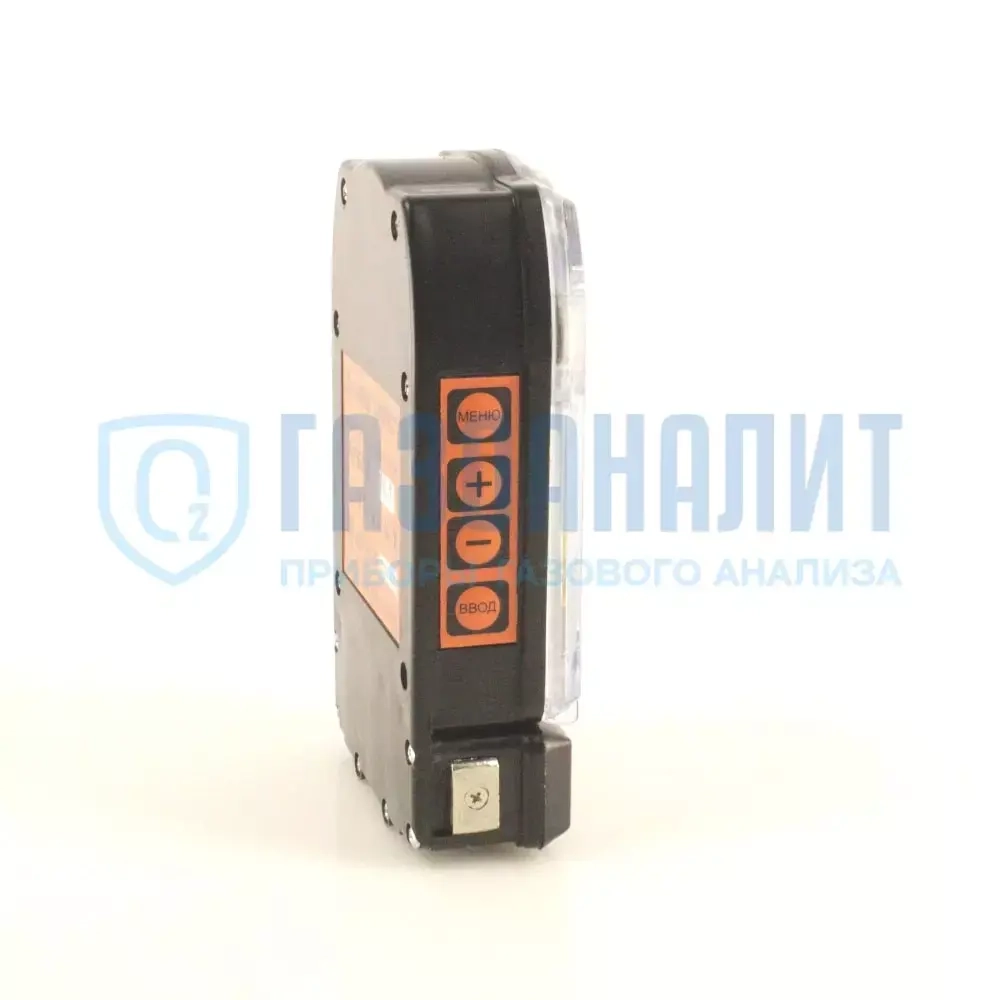

- настройка и просмотр различных параметров прибора с помощью меню;
- индикация на дисплее газоанализатора температуры окружающей среды;
- светозвуковая сигнализация;
- запись и отображение максимальных значений концентраций на дисплее прибора за последнее включение;
- ежеминутная запись результатов измерений в память и отображение их на дисплее прибора;
- возможность заряда газоанализатора на зарядной станции АЗС-2-54 или на другом зарядном устройстве.
- установка радиомодуля МЛП-232 системы СИГМА для передачи результатов измерения в систему АГК (по отдельному заказу);
- загрузка и отображение результатов замеров на ПК (по отдельному заказу);
- измерение давления окружающей среды (по отдельному заказу).
Исполнения газоанализатора (обозначения при заказе)
|
Модификации |
Измеряемый газ |
|||
|
Метан (CH4) |
Угарный газ (CO) |
Углекислый газ (CO2) |
Кислород (O2) |
|
|
АТЕСТ-1.М.1 (CH4) |
+ |
- |
- |
- |
|
АТЕСТ-1.М.2 (CH4, O2) |
+ |
- |
- |
+ |
|
АТЕСТ-1.Д.1 (CH4, CO2) |
+ |
- |
+ |
- |
|
АТЕСТ-1.Д.2 (CH4, CO2, O2) |
+ |
- |
+ |
+ |
|
АТЕСТ-1.Д.3 (CH4, CO, CO2, O2) |
+ |
+ |
+ |
+ |
|
АТЕСТ-1.С.1 (CH4, CO) |
+ |
+ |
- |
- |
|
АТЕСТ-1.С.2 (CH4, CO, O2) |
+ |
+ |
- |
+ |
Измеряемые газы и диапазоны измерений
|
Контролируемый газ |
Диапазон показаний |
Диапазон измерения |
Пределы допускаемой основной абсолютной погрешности (Δо) |
|
Метан (CH4) |
(2,5 - 100) % об. |
(0 - 2,5) % об. |
± 0,1 % об. |
|
Оксид углерода (CO) |
- |
(0 - 100) ppm (100 - 200) ppm |
± 6 ppm ± 10 ppm |
|
Углекислый газ (CO2) |
(2 - 10) % об. |
(0 - 2) % об. |
± 0,2 % об. |
|
Кислород (O2) |
- |
(0 - 30) % об. |
± 0,5 % об. |
Разрешительная документация и сертификаты
У данного газоанализатора имеется Свидетельство об утверждении типа средств измерений, Сертификат соответствия ТС. Данная документация высылается дополнительно по запросу Потребителя.
